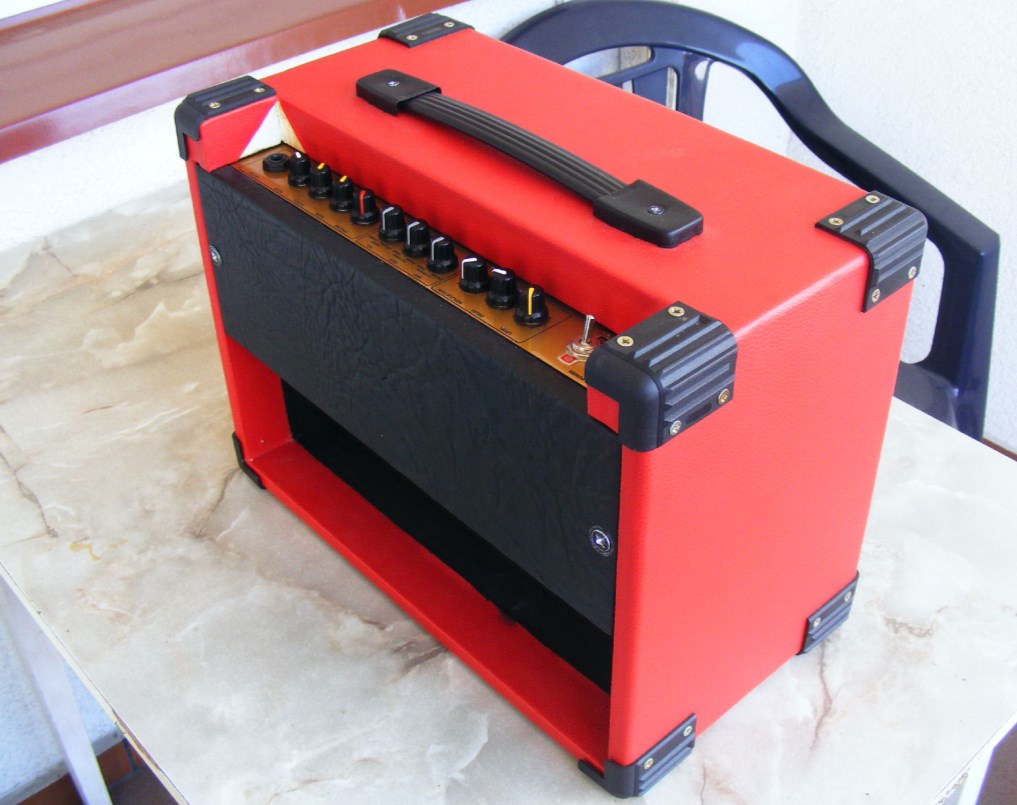

Вот результат почти 2-х недельной работы по сборке самодельного гитарного комбика с эффектами. Усилитель основан на микросхеме TDA2052, имеет мощность около 20 Вт. Для звуковоспроизведения использовался чешский динамик ARO 7908, вероятно, это лучшее, что можно получить в ценовой категории до 1000 рублей.

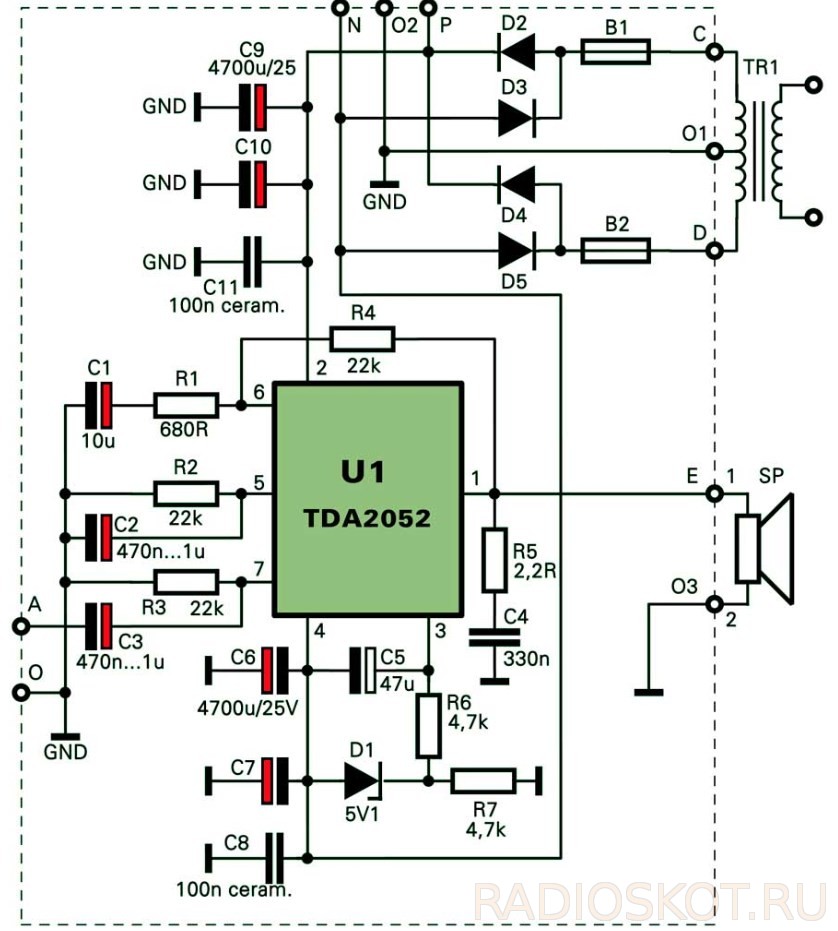

Схема УНЧ на TDA2052 для гитарного комбика
Схема блока создания гитарных эффектов

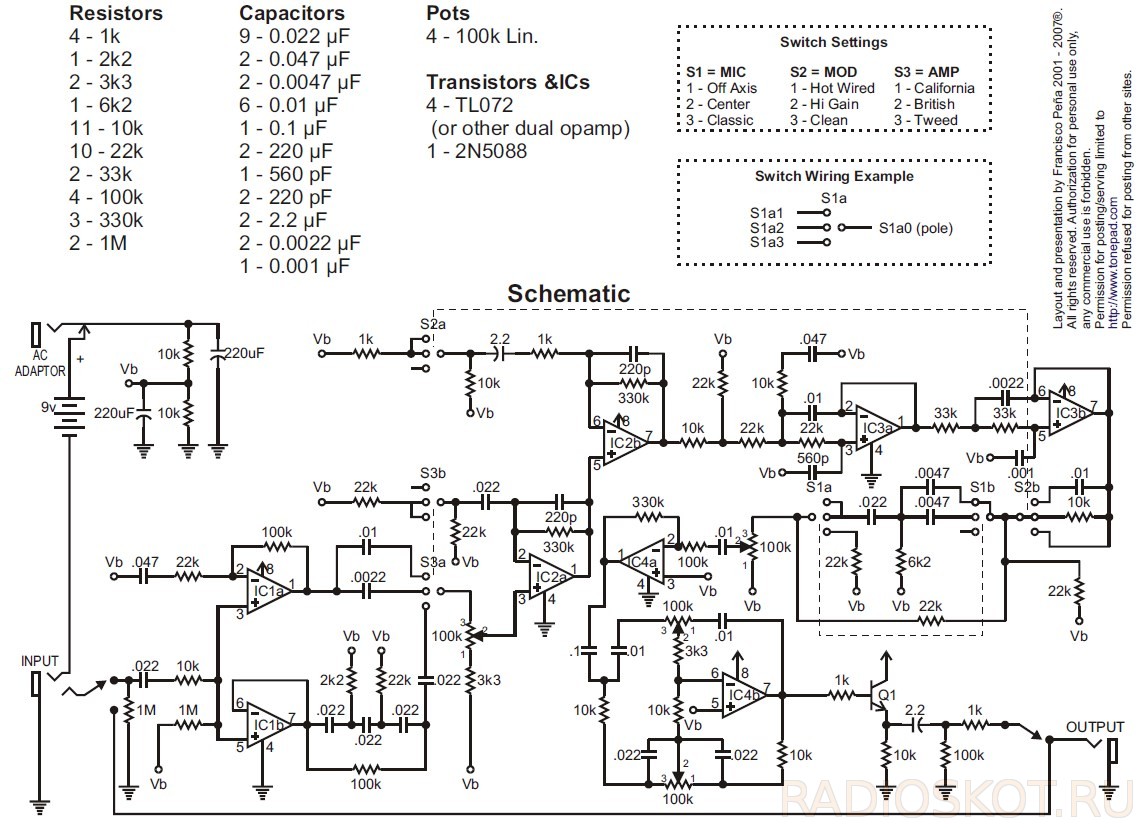

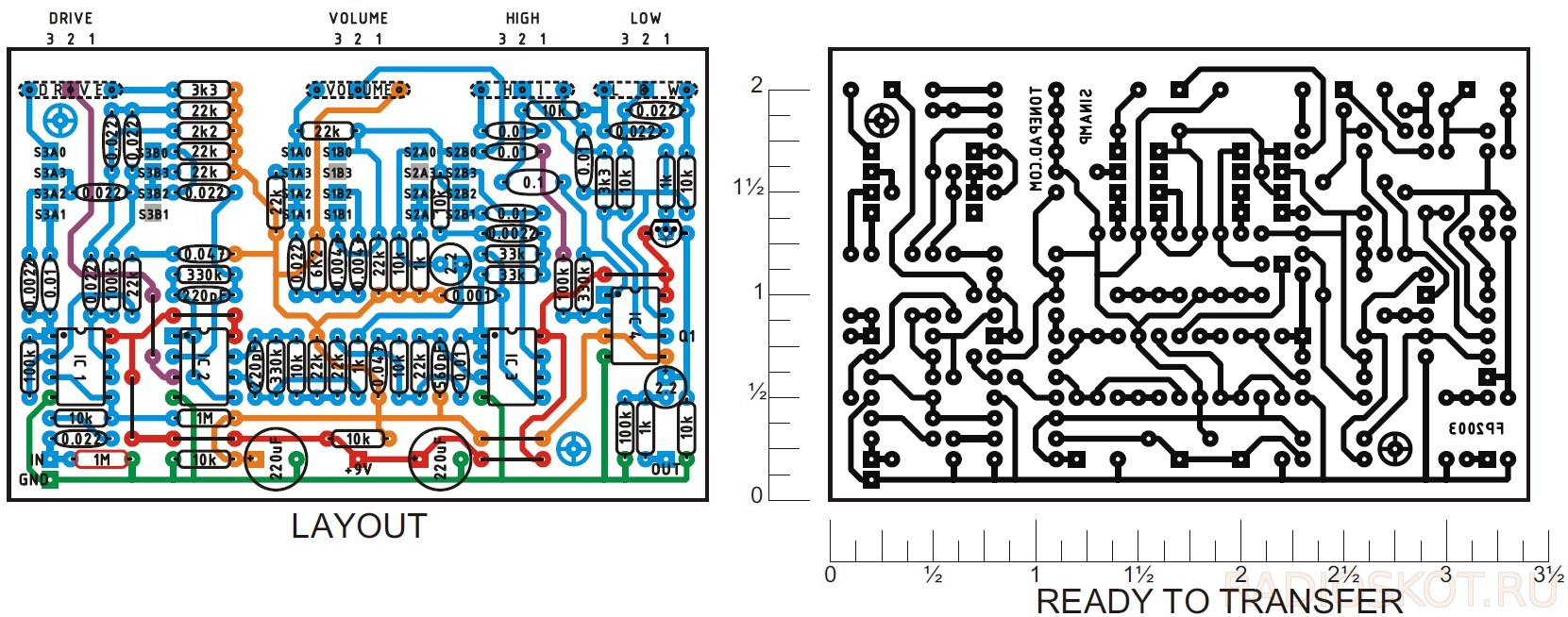

Но наиболее интересной частью комбика является блок предусилителя, взятый из проекта SansAmp, с эхо эффектом и также имитирующего звук ламповых усилителей от Fender, Marshall и Mesa с большими возможностями настройки, например 3 эмуляции позиционирования записывающего микрофона, заметно влияющие на звук — Off Axis, Classic, Center. Это позволяет получить довольно большую модификацию звука.

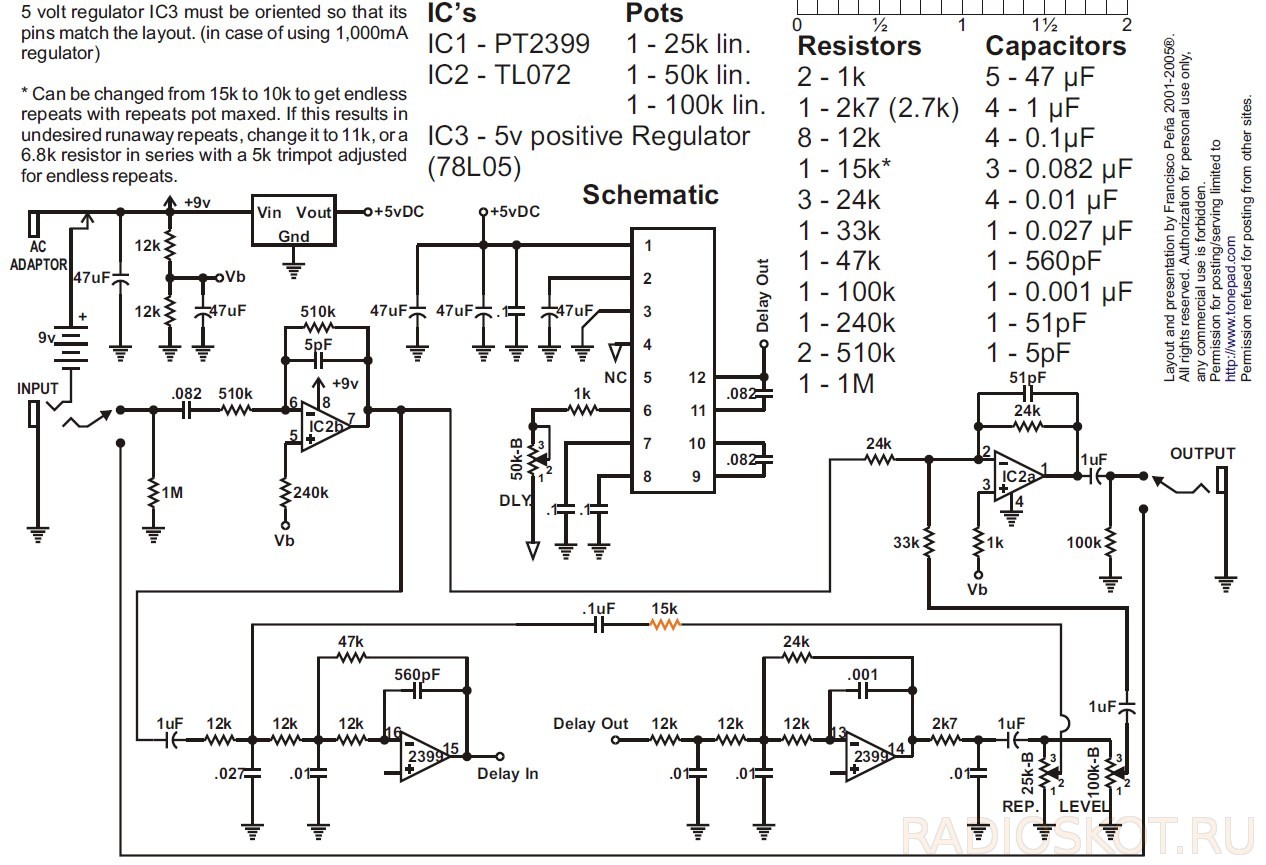

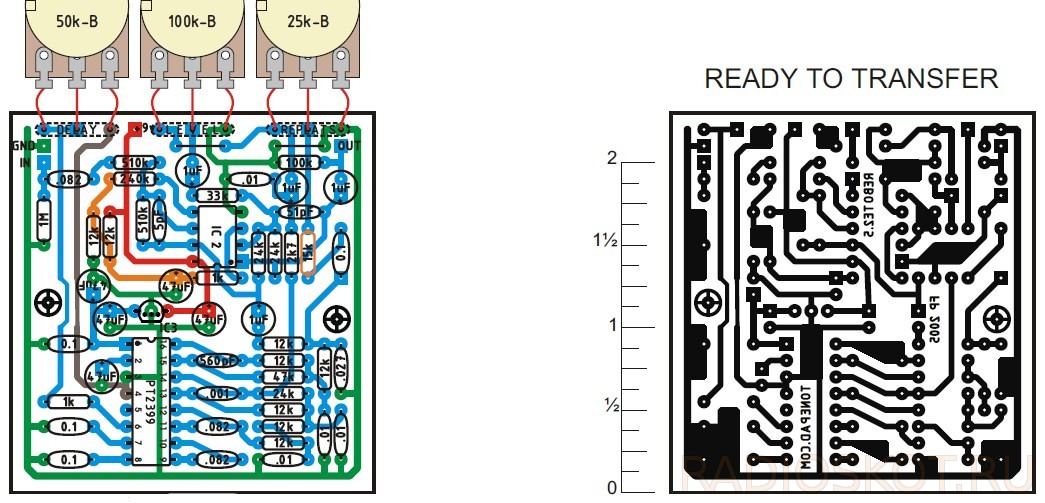

Вот принципиальные схемы предусилителя и эхо-эффекта, все что нужно сделать, это правильно их спаять.
Что касается микросхем ОУ, серия TL072 используются даже в оборудовании HI-END, возможно, не самых дорогих экземплярах, но они там есть, так что не стоит беспокоиться о шуме. В любом случае можно их заменить на аналогичные, например:
- TL06x — 3,5 В / мкс — низкое потребление тока от блока питания
- TL07x — 13 В / мкс — малошумящий операционный усилитель
- TL08x — 13 В / мкс — ОУ общего использования
Для последних двух серий микросхем производители дают THD на уровне 0,003%.

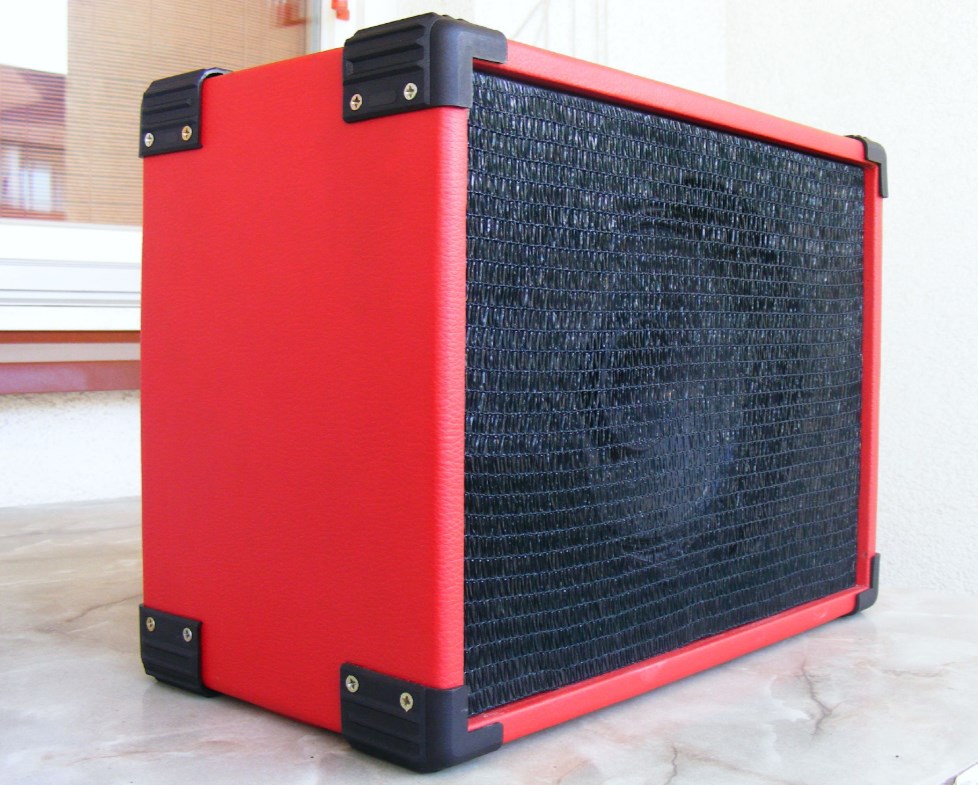

Решетка динамика — тут использовалась садовая сетка для газонов, она прочная и эстетичная.
И напоследок скажу, что звучит всё довольно прилично, как для такой маленькой конструкции. А на своём веку удалось поиграть на десятке фирменных примочек, так что есть с чем сравнивать. Файлы проекта тут
