Схема служит для предотвращения повреждения чувствительного высокочастотного динамика в акустической системе при перегрузках усилителя, насыщении выходного каскада (клиппинге) и аварийных ситуациях. Комбинация пассивного ослабления (последовательного резистора) и быстродействующего электронного ограничителя обеспечивает заметное снижение риска выхода твитера из строя при высоких уровнях сигнала, при этом минимально влияя на прозрачность звучания на нормальной громкости.

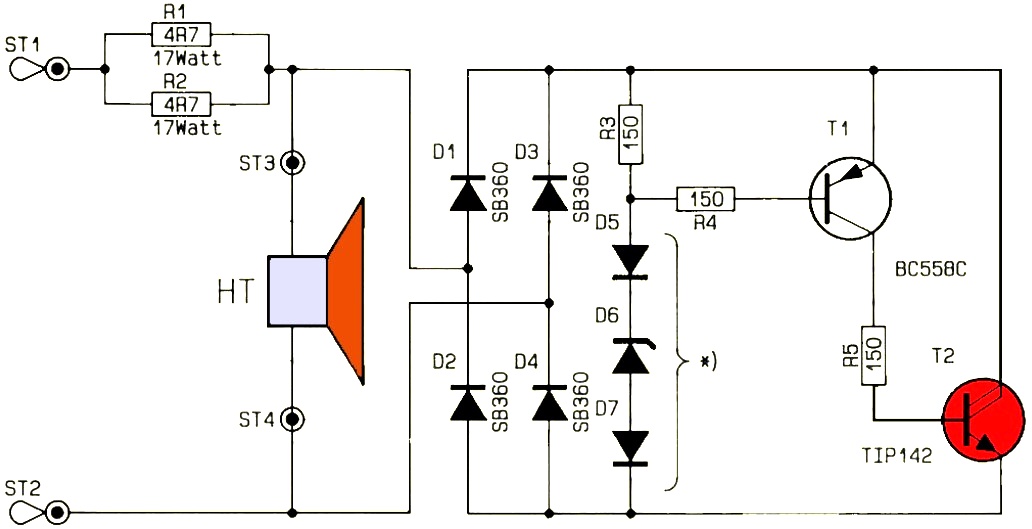

Принцип работы и схема
Основная идея — два уровня защиты:
- Постоянное пассивное ослабление сигнала с помощью последовательного резистора (пример — 2,35 Ω), которое уменьшает среднюю мощность, поступающую на твитер, и снижает вероятность срабатывания активного ограничения при кратковременных перегрузках.
- Быстрый электронный ограничитель, который «обрезает» большие пиковые составляющие (гармоники при клиппинге), формируемые прямоугольными искажениями на выходе перегруженного усилителя. Ограничитель выпрямляет сигнал мостом, сравнивает с опорной (диодной/стабилитронной) ступенью и при превышении порога включает силовой транзистор(ы), эффективно ограничивая пиковое напряжение на клеммах твитера.
Твитер конструктивно рассчитан на узкую полосу высоких частот и обычно выдерживает лишь малую долю общей мощности акустической системы. При насыщении усилителя обычная синусоида превращается в «усечённую» или прямоугольную форму — это резко увеличивает содержание высокочастотных гармоник, которые приходят прямо в твитер и создают опасные импульсы высокой энергии. Устройство ориентировано как раз на защиту от таких гармонических пиков.
Последовательный резистор
В электросхеме используется последовательный резистор Rs ≈ 2,35 Ω (параллельно 4,7 Ω / 1 Вт → 2,35 Ω). Это простой и эффективный метод частичного снижения мощности на головке. Для оценки изменения уровня сигнала используется делитель:
$$ V_{t} = V_{in} \cdot \frac{R_t}{R_t + R_s} $$
где Rt — сопротивление твитера (4 или 8 Ω).
Примеры:
- Для Rt = 4 Ом: коэффициент = 4 / (4 + 2,35) ≈ 0,629 → ослабление ≈ −4,0 дБ
- Для Rt = 8 Ом: коэффициент = 8 / (8 + 2,35) ≈ 0,772 → ослабление ≈ −2,3 дБ
Таким образом, для 4-омного твитера последовательный резистор даёт примерно −4 dB ослабления (видимое снижение громкости), для 8-омного ~−2.3 dB. При необходимости это можно компенсировать лёгким увеличением уровня ВЧ на кроссовере; одновременно такой резистор значительно снижает среднюю тепловую нагрузку на динамическую головку.
Электронный ограничитель
Ключевые узлы ограничителя:
- Быстродействующий мостовой выпрямитель (диоды D1–D4), формирующий пиковое (пульсирующее) напряжение от переменного аудиосигнала.
- Последовательный резистор (R3) и опорная ступень из диодов/стабилитронов (D5–D7), задающие порог срабатывания.
- Предварительный транзистор (малой мощности, PNP) для управления мощным силовым транзистором Дарлингтона или составным МОП-транзистором, который в момент срабатывания ограничивает напряжение на твитере (усекает пики).
- Внешний последовательный резистор/шунт и радиатор для рассеивания рассеиваемой мощности.
Когда пиковое выпрямленное напряжение превысит опорный уровень диодной ступени, через резистор R4 откроется маломощный транзистор и через управляющий резистор подастся ток на базу/затвор силового транзистора, что приведёт к частичному заземлению, то есть шунтированию пиков и стабилизации уровня.
Формулы мощности
Для синусоидального сигнала с пик-напряжением Vpk средняя мощность на нагрузке равна
$$P = \frac{V_{rms}^2}{R} = \frac{(V_{pk}/\sqrt{2})^2}{R} =$$
$$ = \frac{V_{pk}^2}{2R}$$
По этой формуле легко оценить, какую мощность будет «видеть» твитер при заданном пик-напряжении до и после сработки ограничителя. При настройке схемы важно сравнить P с номинальной допустимой мощностью твитера и задать порог ограничителя с небольшим запасом.
Cоотношение диодной опорной ступени → пиковое напряжение
Значения в таблице — приблизительные ориентиры. В реальной схеме форма сигнала при клиппинге будет отличаться, поэтому измерения осциллографом обязательны.
| Опорная ступень (диоды) | Vclamp (пик), В | P(4 Ω), Вт | P(8 Ω), Вт | Комментарий |
|---|---|---|---|---|
| 1 × Si (≈0,7 В) | 0,7 | 0,06 | 0,03 | Очень слабая защита, годится только для чувствительных дешёвых твитеров |
| 2 × Si (≈1,4 В) | 1,4 | 0,25 | 0,12 | Низкий порог — срабатывание на лёгких пиках |
| 3 × Si (≈2,1 В) | 2,1 | 0,55 | 0,28 | Подходит для мягкого ограничения |
| Стабилитрон 3.3 В | 3,3 | 1,36 | 0,68 | Частый выбор для маломощных динамиков |
| Стабилитрон 5.1 В | 5,1 | 3,25 | 1,63 | Жёсткое ограничение, допускает более высокую мощность |
| Стабилитрон 6.2 В | 6,2 | 4,80 | 2,40 | Для головок на несколько ватт |
| Стабилитрон 8.2 В | 8,2 | 8,40 | 4,20 | Подходит для мощных ВЧ-головок, требует мощного рассеивания |
Важно. Таблица даёт ориентиры; если в конкретной реализации используется мостовое выпрямление и последующее шунтирование, фактические величины Vclamp и усечённого сигнала будут отличаться — поэтому окончательная настройка производится экспериментально с осциллографом и ограничителем тока у источника.
Рекомендации по радиодеталям
| Узел | Рекомендация | Альтернатива |
|---|---|---|
| Быстрое выпрямление | Schottky-диоды (низкое прямое падение, высокая скорость), например SB360/SS14 | Для высоких пиков использовать SMD-варианты с высокой пропускной способностью |
| Опорная ступень | Последовательность кремниевых диодов / Zener | Серии кремниевых диодов дают «мягкий» порог, Zener — более стабильный порог |
| Силовой ключ | Дарлингтона транзистор с хорошим допуском по току/напряжению (с радиатором) | Современная альтернатива — пара MOSFET с низким Rds(on) в линейном режиме; требует схемы защиты от чрезмерной рассеиваемой мощности |
| Последовательный резистор | Параллель 4.7 Ω / 1 W → 2.35 Ω (мощность рассеяния учитывать) | Можно использовать мощный резистор 2–5 W или проволочный номинал |
| Теплораздел | Радиатор для силового транзистора, термопрокладка | Оценить Pрасс = (Vdrop × Ipeak) при клиппинге и подобрать радиатор с запасом |
| Предохранение | Плавкий предохранитель или полимерный предохранитель (PTC) | Для быстрого восстановления использовать PTC; для полной защиты — сменный предохранитель |
Печатная плата и монтаж
- Силовые проводники и дорожки — максимально короткие, широкие, с большой площадью меди; при необходимости использовать медные заливки и толстую медь (2 oz и более).
- Разместить диоды D1–D4 как можно ближе к точке измерения/подключения твитера, чтобы уменьшить индуктивности и паразитные контакты.
- Силовой транзистор на отдельном радиаторе, с креплением винтами и термопастой; обеспечить электрическую изоляцию, если корпус радиатора не заземлён.
- Отвести тепло от последовательного резистора и предусмотреть его монтаж на радиатор.
- Заземление — «звёздная» схема: общий возврат усилителя/кроссовера и точки измерения ограничителя должны иметь контролируемые пути, чтобы не вносить помех в аудиосигнал.
- Для уменьшения вносимых искажений — минимизировать длину проводов между ограничителем и твитером; применять экранирование при необходимости.
Настройка, проверка и старт
- Сначала собрать схему без твитера, подключив нагрузочный резистор или переменную нагрузку.
- Подключить источник сигнала (синус) и осциллограф на выводы твитера. Ограничить ток усилителя до безопасного значения (например, 100–200 mA) при тестировании.
- Увеличивать уровень входа до момента, когда ограничитель начинает действовать; зафиксировать Vpk до и после срабатывания и убедиться в адекватности порога.
- Подключить реальный динамик и повторить тесты: прогнать синус на частотах 2–12 кГц, затем тест-сигналы с низкочастотными искажениями, имитирующими клиппинг усилителя. Оценить акустическую (слуховую) прозрачность и отсутствие щелчков/артефактов.
- Выполнить короткие измерения на длительную пиковую нагрузку (например, 1–2 минуты) и измерить нагрев силового транзистора и резисторов; при необходимости увеличить теплоотведение.
Преимущества и компромиссы
Преимущества: высокий уровень защиты от пиковых перегрузок, простота реализации, отсутствие заметного влияния на звук при нормальных уровнях, возможность точной подстройки порога.
Ограничения: при жёстком срабатывании возможно появление искажений/смены окраски звука; силовой транзистор должен рассеивать значительную мощность при серьёзных перегрузках — требуется надёжное теплоотведение; схема не заменяет корректный подбор кроссовера и грамотную работу усилителя.
Итого, схема сочетает пассивное ослабление и быстродействующее электронное ограничение для защиты чувствительных ВЧ-головок. Порог срабатывания формируется диодной/стабилитронной ступенью; при превышении порога включается силовой ключ, который шунтирует пики и ограничивает всплеск напряжения на твитере. Настройка порога выполняется подбором числа/типа опорных диодов; окончательная доводка — экспериментально с осциллографом и ограниченным по току источником сигнала.
