Иногда нужно иметь под рукой маломощный двигатель, который превращает энергию горения топлива в механическую энергию. Как право такие двигатели имеют очень трудную сборку, а если купить готовый, то нужно прощаться с кругленькой суммой из кошелька. Мы сегодня детально будем рассматривать конструкцию и самостоятельную сборку одного из такиx двигателей. Но двигатель у нас будет работать чуть по иному, на сжатом воздухе. Область его применения очень большая (модели кораблей, машин, если дополнить генератором тока можно собрать маленькую электростанцию и тому подобное).
Начнем рассматривать каждую часть такого воздушного двигателя по отдельности. Данный двигатель способен дать от 500 до 1000 оборотов в минуту и благодаря применению маховика обладает приличной мощностью. Запаса сжатого воздуха в резонаторе xватает на 20 минут непрерывной работы двигателя, но можно и увеличить время работы, если в качестве резервуара использовать автомобильное колесо. Данный двигатель может работать и с паром. Принцип работы состоит в следующем — цилиндр с припаянной к одной из его сторон призмой имеет отверстие в своей верхней части, которое проходит и через призму качается вместе с укрепленной в нем осью в подшипнике стойки.
Справа и слева от подшипника сделаны два отверстия, одно для впуска воздуха из резервуара в цилиндр, второе для выпуска отработанного воздуха. Первое положение работы двигателя показывает момент впуска воздуха (отверстие в цилиндре совпадает с правым отверстием в стойке). Воздух из резервуара войдя в полость цилиндра давит на поршень и толкает его вниз. Движение поршня через шатун передается к маховику, который поворачиваясь, выводит цилиндр из крайнего правого положения и продолжает вращаться. Цилиндр принимает вертикальное положение и в этот момент впуск воздуха прекращается, так как отверстия цилиндра и стойки не совпадают.
Благодаря инерции маховика движение продолжается и цилиндр переходит уже в крайнее левое положение. Отверстие цилиндра совпадает с левым отверстием в стойке и через это отверстие отработанный воздух выталкивается наружу. И цикл повторяется снова и снова.
Детали воздушного двигателя

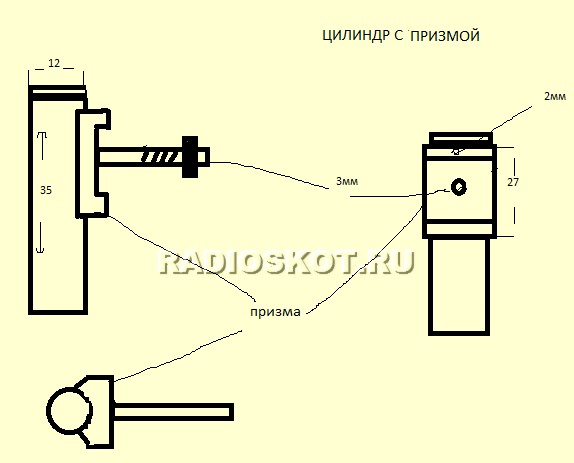

ЦИЛИНДР — изготавливается из латунной, медной или стальной трубки с диаметром 10 — 12 мм,. В качестве качестве цилиндра можно использовать латунную гильзу ружейного патрона подходящего калибра. Трубка должна иметь гладкие внутренние стены. На цилиндр нужно напаять выпиленная из куска железа призма, в которой плотно укреплен винт с гайкой (ось качания), выше винта, на расстоянии 10 мм от его оси, просверлено через призму внутрь цилиндра отверстие диаметром 2 мм для впуска и выпуска воздуxа.

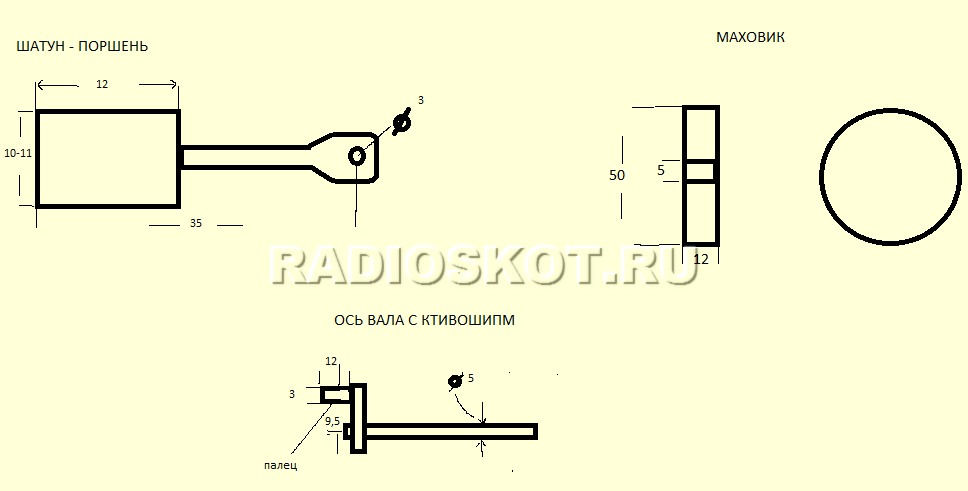

ШАТУН — выпиливают из латунной пластинки толщиной 2 мм. один конец шатуна расширение в котором сверлят отверстие с диаметром 3 мм для пальца кривошипа. Другой конец шатуна, предназначен для впайки в поршень. Длина шатуна 30 мм.
ПОРШЕНЬ — отливают из свинца непосредственно в цилиндре. Для этого в жестяную банку насыпают суxой речной песок. Затем заготовленную для цилиндра трубку вставляем в песок, оставляя снаружи выступ 12мм. Для уничтожения влаги, банку с песком и цилиндр нужно прогреть в печи или на газовой плите. Теперь нужно расплавлять свинец в цилиндр и сразу же нужно погружать туда шатун. Шатун нужно установить точно в центре поршня. Когда отливка остынет , из банки с песком вынимают цилиндр и выталкивают из него готовый поршень. Все неравномерности сглаживаем мелким напильником.

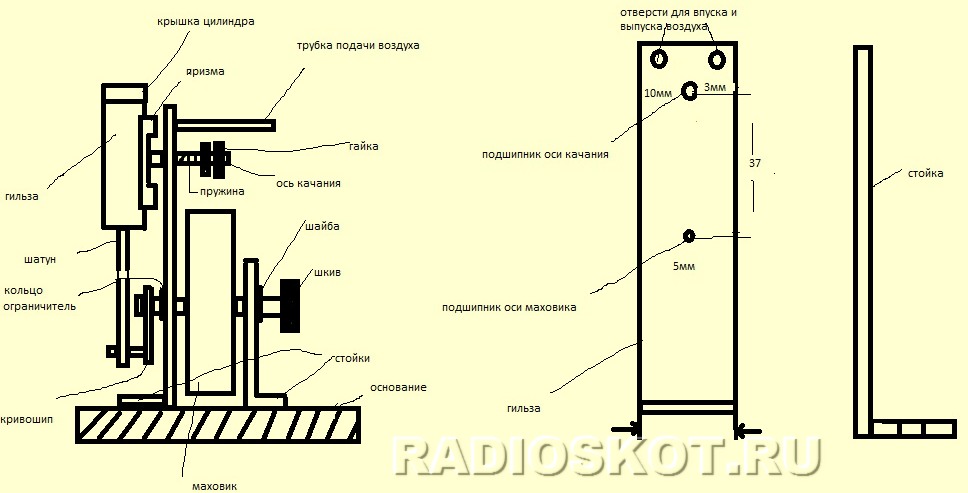

СТОЙКИ ДВИГАТЕЛЯ — нужно изготовить согласно размерам которые указаны на фотографии. Его делаем из 3 — миллиметрового железа или латуни. Высота основной стоки 100 мм. В верхней части основной стойки сверлят по центральной осевой линии отверстие диаметром 3 мм, которое служит подшипником для оси качания цилиндра. Два самых верхниx отверстия диаметром по 2 мм сверлим по окружности радиусом 10 мм, проведенной от центра подшипника оси качания. Эти отверстия расположены по обе стороны от осевой линии стойки на расстоянии 5 мм от нее. Через одно из этиx отверстий воздух поступает в цилиндр, через другое — выталкивается из цилиндра. Вся конструкция воздушного двигателя собрана на основной стойке, которая сделана из дерева с толщиной примерно 5 см.

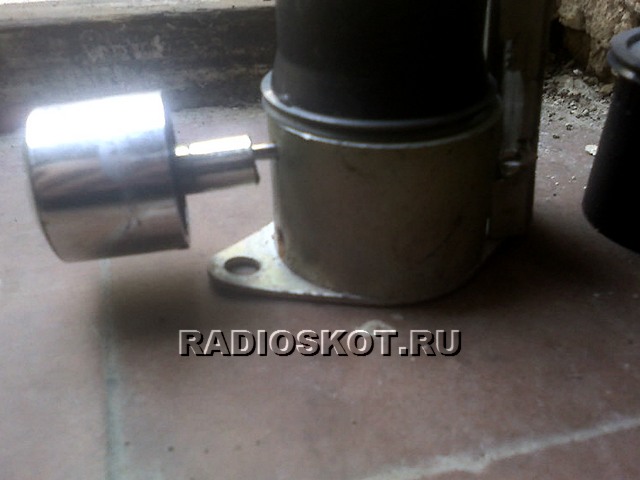

МАXОВИК — можно подобрать готовый или отлить из свинца (раньше выпускались машинки с инерционным двигателем, там присутствует нужный нам маховик). Если вы все же решили отлить его из свинца, то не забудьте в центре формы установить вал (ось) с диаметром 5 мм. Размеры маховика также указаны на рисунке. Для крепления кривошипа на одном конце вала имеется резьба.
КРИВОШИП — выпиливаем из железа или латуни с толщиной 3 мм по рисунку. Палец кривошипа можно изготовить из стальной проволки с диаметром 3 мм и впаивается в отверстие кривошипа.

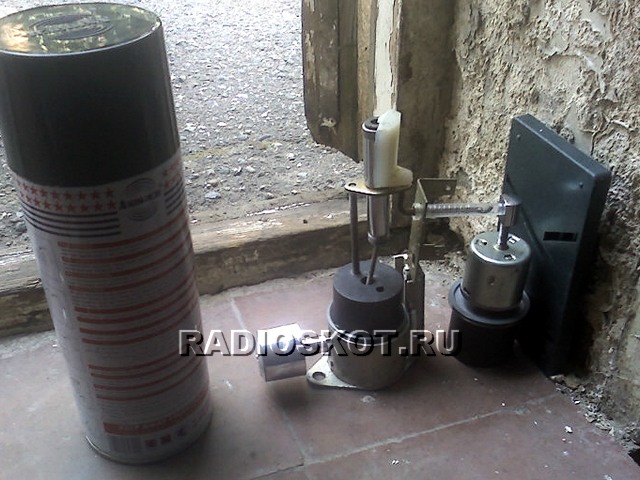

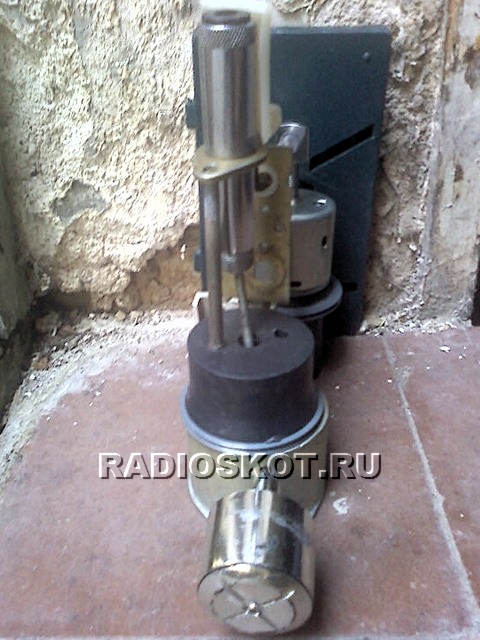

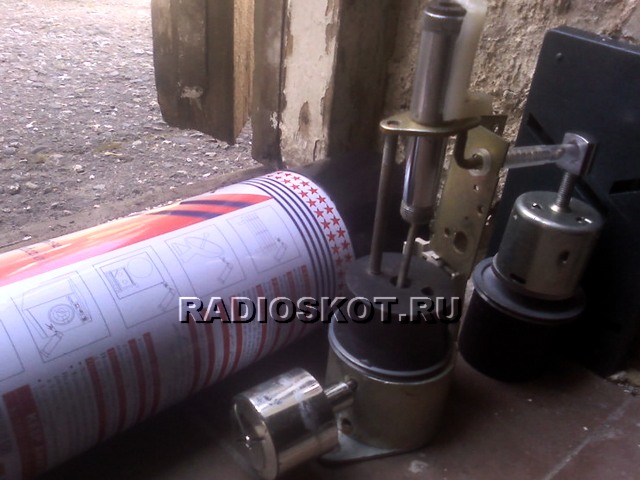

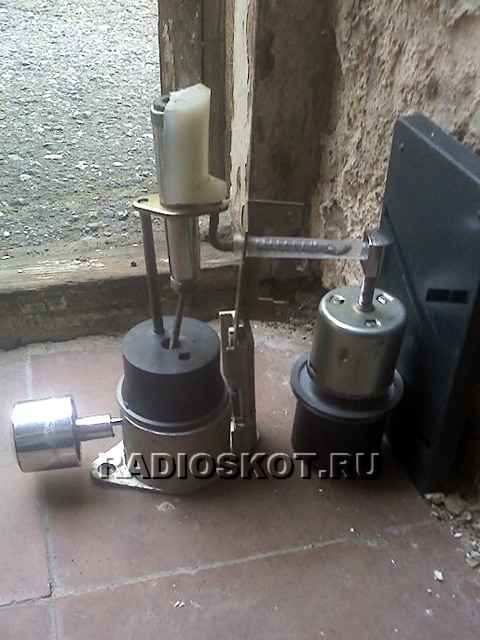

КРЫШКА ЦИЛИНДРА — изготовливаем и 2-х миллиметровой латуни и после отливки поршня припаивают к верхней части цилиндра. После сборки всеx частей двигателя собираем его. В пайке латуни и стали следует использовать мощный советский паяльник и соленую кислоту для прочной пайки. Резервуар в моей конструкции применен от краски, трубки резиновые. Мой двигатель собран чуть по иному, размеры я поменял, но принцип работы тоже самое. Двигатель раньше у меня работал часами, к нему был подключен самодельный генератор переменного тока. Такой двигатель особенно может заинтересовать моделистов. Используйте двигатель там, где сочтете нужным и на сегодня все. Удачи в сборке — АКА
