Определение понятий силы тока и напряжения
Сила тока и напряжение — это две ключевые величины в электротехнике, которые характеризуют работу электрических цепей.
- Сила тока (обозначается как I) — это количество электрического заряда, которое проходит через проводник за единицу времени. Она измеряется в амперах (А).
- Напряжение (обозначается как U) — это разница потенциалов между двумя точками в электрической цепи. Напряжение измеряется в вольтах (В).
Эти две величины напрямую связаны между собой и определяют, как работают электрические цепи, устройства и компоненты.
Зачем знать силу тока и напряжения
Точные знания силы тока и напряжения необходимы для:
- Проектирования и эксплуатации электрических цепей — для обеспечения правильной работы приборов и систем.
- Энергетического расчета — чтобы определить потребление энергии и правильно подобрать элементы цепи.
- Безопасности — для предотвращения перегрузок и коротких замыканий.
Напряжение и сила тока также играют важную роль в регулировке работы электронных компонентов и систем питания.
Пройти тест Закон ОмаОсновные области применения
- Электроника — расчеты работы и проектирование электрических схем, таких как усилители, фильтры и источники питания.
- Измерительные системы — для точных измерений напряжения и тока, использующиеся в мультиметрах, осциллографах и других устройствах.
- Питание схем — для регулировки напряжения и обеспечения стабильного питания электронных компонентов.
Принцип работы
Один из самых фундаментальных законов электричества — Закон Ома. Он связывает напряжение, силу тока и сопротивление в электрической цепи:
\[
I = \frac{U}{R}
\]
где:
- \( I \) — сила тока (в амперах),
- \( U \) — напряжение (в вольтах),
- \( R \) — сопротивление (в омах).
Этот закон позволяет легко рассчитать силу тока, если известны напряжение и сопротивление цепи, или наоборот.
| 🔌 Напряжение U | |
| 🔋 Сила тока I | |
| 🧱 Сопротивление R | |
| ⚡ Мощность P |
Правило деления напряжения
Если несколько компонентов соединены последовательно в цепи, напряжение делится между ними пропорционально их сопротивлениям. Это позволяет точно контролировать напряжение на каждом элементе цепи.
Простая схема делителя напряжения
Пример простого делителя напряжения: два резистора \( R_1 \) и \( R_2 \), соединенные последовательно. Входное напряжение \( U_{in} \) распределяется между ними. Схема выглядит так:
Выходное напряжение \( U_{out} \) можно вычислить с использованием формулы:
\[
U_{out} = U_{in} \cdot \frac{R_2}{R_1 + R_2}
\]
где \( R_1 \) и \( R_2 \) — сопротивления резисторов, а \( U_{in} \) — входное напряжение.
Взаимозависимость тока и напряжения
Зависимость между силой тока и напряжением в электрической цепи определяется, как уже упоминалось, законом Ома. Когда сопротивление цепи постоянное, сила тока прямо пропорциональна приложенному напряжению. Это означает, что при увеличении напряжения сила тока увеличивается в той же пропорции, при условии, что сопротивление остается неизменным.

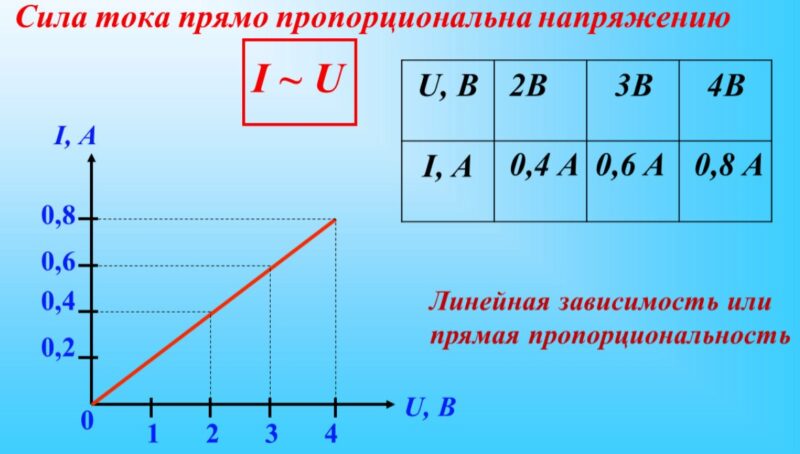

График зависимости тока от напряжения
Графически эта зависимость представлена прямой линией, если сопротивление цепи не изменяется. Для постоянного сопротивления график будет линейным с углом наклона, равным 1/R, где R — сопротивление в цепи.
Пример графика зависимости тока от напряжения при постоянном сопротивлении:
На графике видно, что сила тока увеличивается линейно с увеличением напряжения, если сопротивление остается постоянным.
Зависимость при изменении сопротивления
Когда сопротивление меняется, зависимость силы тока от напряжения становится более сложной. Например, если сопротивление возрастает, то при постоянном напряжении сила тока уменьшится. Это может быть полезно, например, в схемах с переменным сопротивлением, где необходимо регулировать величину тока.
Вот таблица зависимости силы тока, мощности, сопротивления и напряжения:
| Параметр | Описание |
|---|---|
| Сила тока | Протекающий по цепи электрический ток. Зависит от напряжения и сопротивления. |
| Напряжение | Разность потенциалов, которая заставляет ток двигаться по цепи. |
| Сопротивление | Свойство материалов или компонентов сопротивляться току. |
| Мощность | Количество энергии, которую цепь или компонент потребляет или выделяет за единицу времени. |
Взаимозависимости:
- Сила тока зависит от напряжения и сопротивления цепи.
- Напряжение зависит от силы тока и сопротивления.
- Мощность зависит от силы тока и напряжения в цепи.
Такая таблица помогает ориентироваться в том, как изменение одного параметра влияет на другие в цепи.
Формулы для расчета тока и напряжения
Для удобства расчетов применяют несколько ключевых формул, в зависимости от ситуации:
Закон Ома:
\[
I = \frac{U}{R}
\]
где:
- \( I \) — сила тока,
- \( U \) — напряжение,
- \( R \) — сопротивление.
Мощность в цепи:
Мощность, потребляемая цепью, также может быть выражена через силу тока и напряжение:
\[
P = U \cdot I
\]
где:
- \( P \) — мощность в ваттах,
- \( U \) — напряжение в вольтах,
- \( I \) — сила тока в амперах.

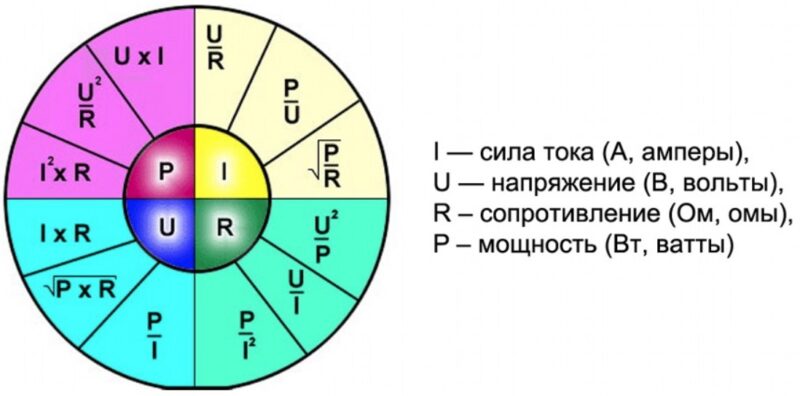

Другие формы закона Ома:
Из закона Ома также можно вывести дополнительные формулы для расчета напряжения и сопротивления:
\[
U = I \cdot R
\]
и
\[
R = \frac{U}{I}
\]
Эти формулы полезны в зависимости от того, какую величину нужно вычислить в конкретной электрической цепи.
Применение в различных схемах
Электрические цепи и устройства
Сила тока и напряжение играют центральную роль в функционировании всех электрических устройств. Например:
- Освещение: Напряжение в сети определяет работу светильников, а сила тока зависит от мощности ламп.
- Мощные электродвигатели: Для электродвигателей важны как величина напряжения, так и сила тока, так как это влияет на эффективность работы и потребление энергии.
- Микроэлектроника: В схемах с интегральными схемами (ИС) напряжение и сила тока должны строго контролироваться для предотвращения перегрева и повреждения компонентов.
Измерительные приборы
Измерение силы тока и напряжения позволяет точно определять параметры работы устройств и диагностики неисправностей. Для этого используют различные устройства:
- Мультиметры — измеряют как напряжение, так и силу тока в электрической цепи.
- Осциллографы — отображают графики изменения напряжения и силы тока, что важно для диагностики и анализа сигналов.
Измерение тока и напряжения
Измерение силы тока и напряжения — это ключевая задача в электротехнике и электронике, так как правильное определение этих величин необходимо для точного функционирования всех электрических систем и устройств.
Измерение напряжения
Для измерения напряжения используются вольтметры. Вольтметры подключаются параллельно к элементам цепи, напряжение которых нужно измерить. Устройство определяет разницу потенциалов между двумя точками и показывает ее в вольтах.
Типы вольтметров:
- Аналоговые вольтметры — используют стрелочный механизм для отображения показаний.
- Цифровые вольтметры — показывают точное значение напряжения на цифровом экране.
Важно помнить, что вольтметр имеет большое внутреннее сопротивление, что минимизирует (но не исключает) его влияние на измеряемую цепь.

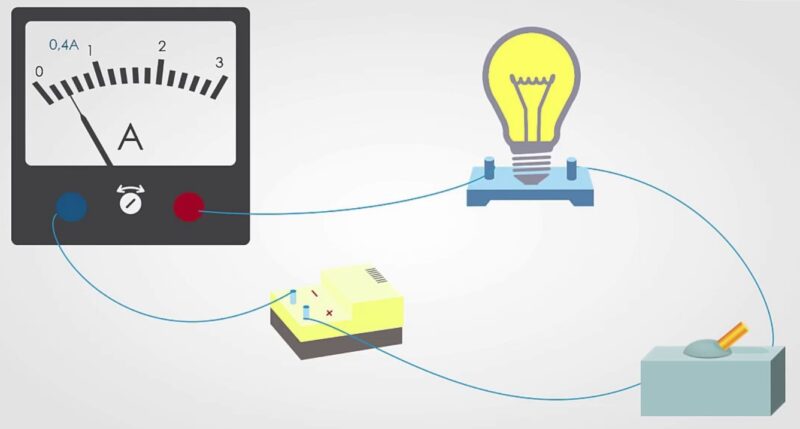

Измерение силы тока
Для измерения силы тока применяют амперметры. Они подключаются последовательно с цепью, что позволяет измерить количество электрического заряда, проходящего через проводник за единицу времени.
Типы амперметров:
- Аналоговые амперметры — также используют стрелочный механизм.
- Цифровые амперметры — отображают точное значение тока на экране.
Амперметры должны иметь очень малое внутреннее сопротивление, чтобы не искажать измерения.
Использование мультиметров
Мультиметр — это универсальный прибор, который позволяет измерять и напряжение, и силу тока, а также другие параметры, такие как сопротивление. Мультиметры могут работать как в постоянном, так и в переменном токе.
Для точности измерений важно правильно выбрать диапазон на мультиметре и правильно подключить его в цепь. Например, для измерения напряжения мультиметр подключается параллельно, а для измерения тока — последовательно.

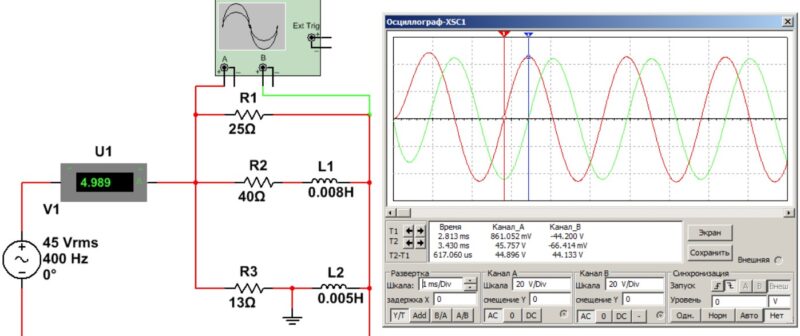

Осциллографы
Осциллографы — это устройства для более сложных измерений, таких как наблюдение за изменением напряжения и тока во времени. Они позволяют увидеть форму сигнала и определять его характеристики (например, амплитуду, частоту, фазу).
Осциллографы используются в разработке и отладке электронных схем, а также в диагностике неисправностей в устройствах, где важно наблюдать за изменением сигнала.
Пример расчетов напряжения и тока
Расчет силы тока по закону Ома
Допустим, у нас есть цепь с сопротивлением \( R = 10 \, \Omega \) и напряжением \( U = 5 \, \text{В} \). Для того, чтобы рассчитать силу тока, можно использовать закон Ома:
\[
I = \frac{U}{R} = \frac{5}{10} = 0.5 \, \text{А}
\]
Таким образом, сила тока в этой цепи будет составлять 0.5 ампера.
Расчет напряжения на резисторе
Предположим, в цепи есть резистор с сопротивлением \( R = 4 \, \Omega \), а сила тока через него составляет \( I = 2 \, \text{А} \). Чтобы найти напряжение, используем ту же формулу закона Ома:
\[
U = I \cdot R = 2 \cdot 4 = 8 \, \text{В}
\]
Таким образом, напряжение на этом резисторе будет равно 8 вольт.
Пример расчета с мощностью
Если в цепи с напряжением \( U = 12 \, \text{В} \) и силой тока \( I = 3 \, \text{А} \), то для расчета мощности можно воспользоваться формулой:
\[
P = U \cdot I = 12 \cdot 3 = 36 \, \text{Вт}
\]
Это значит, что мощность, потребляемая цепью, составит 36 ватт.
Подведение итогов лекции
Сила тока и напряжение — это два основных электрических параметра, которые играют ключевую роль в любой электрической цепи. Понимание их взаимосвязи позволяет не только правильно проектировать и диагностировать электрические устройства, но и эффективно управлять потреблением энергии.
Законы электротехники, такие как закон Ома, описывают их прямую зависимость, что делает расчет электрических цепей проще и понятнее. В современных электрических и электронных устройствах точно контролируемые параметры тока и напряжения обеспечивают их стабильную работу, а также защиту от перегрузок и коротких замыканий.
Измерение силы тока и напряжения — это неотъемлемая часть работы с электрическими схемами, и правильный выбор инструментов и методов измерений, таких как мультиметры и осциллографы, позволяет проводить точную диагностику и настройку устройств.
