Резонансный измеритель частоты остается одним из самых полезных приборов в радиолюбительской практике, несмотря на обилие цифровых частотомеров, анализаторов и генераторов. Его главная сила не в универсальности, а в наглядности. Такой прибор сразу показывает, где находится резонанс, как ведет себя контур и насколько удачно подобраны элементы. В настройке ВЧ-цепей это особенно ценно, потому что стрелка прибора реагирует не на абстрактные цифры, а на реальное взаимодействие с колебательным контуром.
⏲ Для проверки катушек, подстройки резонансных цепей, поиска рабочей точки в фильтрах и согласующих узлах это действительно очень удобный инструмент. Он полезен и как простой генератор сигналов, и как индикатор резонанса, и просто как компактный измерительный прибор, который можно держать под рукой в полевых условиях. В этом и заключается его практическая привлекательность: прибор не требует сложной подготовки, работает быстро и дает понятную обратную связь прямо в момент настройки.
В современной лаборатории можно найти цифровое оборудование с высокой точностью, но оно не всегда так же удобно, когда требуется быстро понять поведение конкретного ВЧ-контура. Частотомер показывает частоту, но не объясняет, насколько удачно резонирует катушка, не демонстрирует глубину связи и не помогает так же интуитивно, как стрелочный прибор. Предлагаемая схема как раз и закрывает эту нишу.
Её используют там, где важны:
- быстрая проверка резонансной частоты;
- поиск максимума отклика колебательного контура;
- настройка ВЧ-катушек и фильтров;
- проверка диапазона перестройки;
- получение простого ВЧ-сигнала без отдельного генератора.
При этом прибор хорошо воспринимается именно в любительской и экспериментальной практике. Он не заменяет весь измерительный парк, но отлично дополняет его. Особенно полезен он при работе с самодельными приемниками, передатчиками, полосовыми фильтрами и согласующими цепями, где важна не только цифра, но и поведение контура в реальных условиях.

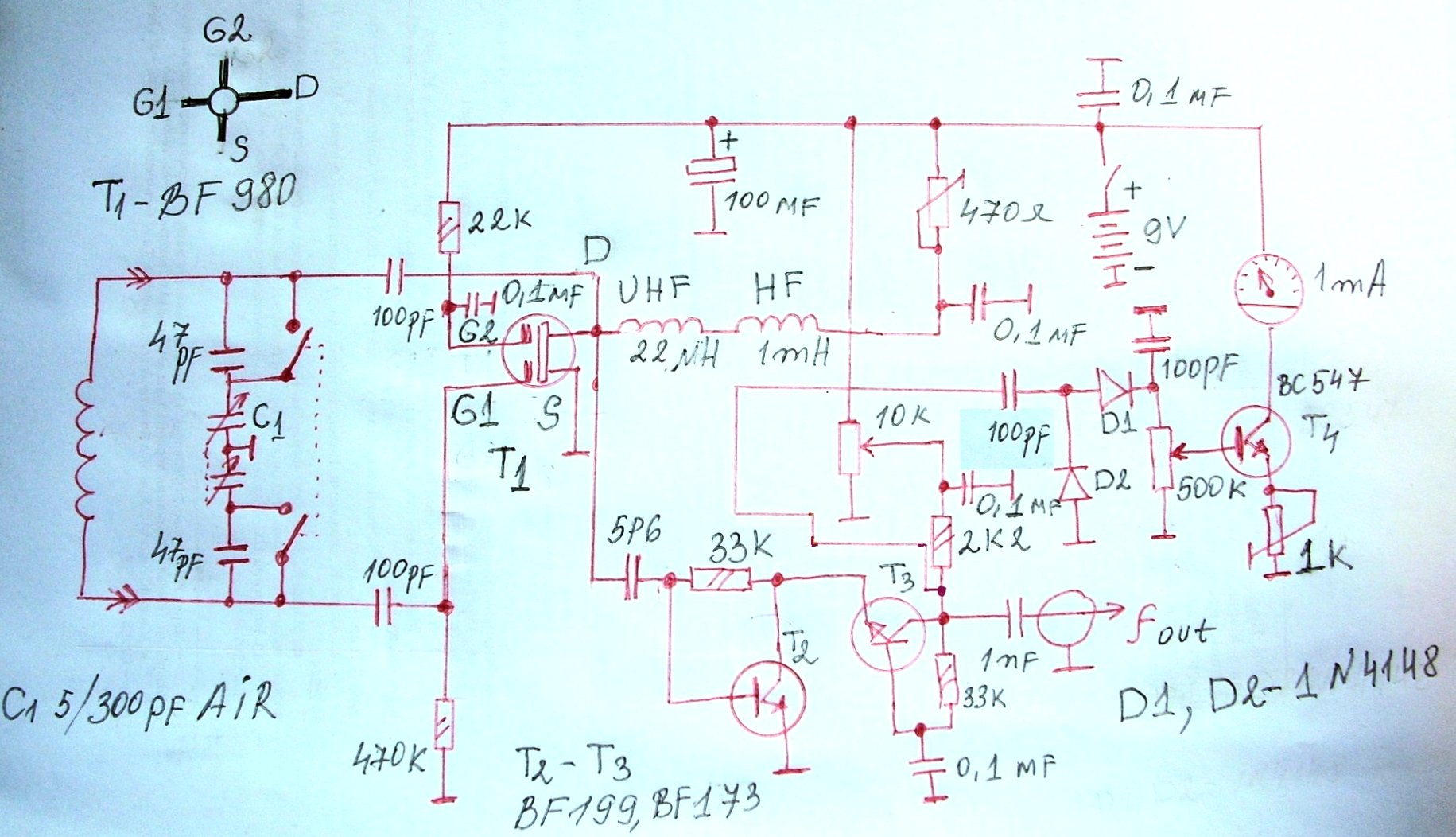

Схема принципиальная конструкции
Основой схемы является чувствительный ВЧ-генератор с перестройкой от 1 до 200 МГц. Такой диапазон делает прибор удобным почти для всей классической радиолюбительской тематики — от низкочастотных контуров до высокочастотных каскадов. Важна не только ширина диапазона, но и устойчивость генерации на верхнем краю шкалы. Именно здесь многие самодельные решения начинают терять стабильность, а стрелка прибора становится слишком нервной и малопредсказуемой.
Для получения хороших результатов предпочтение отдано полевым транзисторам с двумя затворами. Подобные приборы обладают рядом преимуществ: они лучше подходят для высокочастотной работы, обеспечивают более мягкую генерацию и позволяют получить стабильный диапазон перестройки. В практической реализации использованы транзисторы серии BF980, которые хорошо показали себя именно в подобных схемах.
Преимущества такой базы
| Узел | Практический эффект |
|---|---|
| Полевые транзисторы с двумя затворами | Стабильная генерация на ВЧ |
| Широкий диапазон перестройки | Удобная работа с разными контурами |
| Стрелочный индикатор | Наглядная оценка резонанса |
| Автономное питание | Мобильность и независимость от сети |
С биполярными транзисторами добиться похожего диапазона сложнее. На высоких частотах их работа часто становится нестабильной, а чувствительность резко падает. В результате верхняя часть диапазона либо недоступна, либо измерения становятся слишком условными. Именно поэтому для такой конструкции выбор в пользу полевых транзисторов выглядит вполне оправданным.
Особенности диапазона и чувствительности
Работа от 1 до 200 МГц требует от схемы аккуратной ВЧ-части и грамотной компоновки. На низких частотах основной задачей становится плавная перестройка и удобство настройки, а на верхних — устойчивость генерации и отсутствие паразитных эффектов. При переходе к десяткам и сотням мегагерц любая мелочь начинает играть большую роль: длина выводов, качество пайки, емкости, расположение катушек и даже механическая жесткость монтажа.
📈 Именно поэтому в подобных приборах не стоит рассчитывать только на номиналы компонентов. Важно понимать, как поведет себя вся конструкция целиком. Частотомер такого типа показывает не только саму частоту, но и чувствительность контура к связи. Когда стрелка «проваливается» в резонансе, это означает, что контур действительно работает в нужной точке. Для настройки фильтров и самодельных ВЧ-узлов это очень удобный признак.
Конструктивные решения в схеме
В устройстве используется дополнительный ВЧ-узел на двух биполярных транзисторах BF199, который выполняет роль простого генератора сигналов. Это полезное дополнение, поскольку прибор становится не только измерителем, но и источником тестового сигнала. Такой режим особенно удобен при проверке контуров и поиске резонанса без отдельного лабораторного генератора.
В секции переменного многооборотного конденсатора применены два керамических конденсатора по 47 пФ, подключаемые через двухпозиционный переключатель при работе на высоких частотах. На нижнем диапазоне они шунтируются, чтобы переменный конденсатор работал в полном объеме и обеспечивал более плавную настройку. Это простое, но очень рациональное решение: не требуется усложнять схему, а диапазон перестройки получается удобным и предсказуемым.
Что дает такая коммутация
- расширяет рабочий диапазон;
- улучшает плавность настройки;
- помогает разделить низкочастотную и высокочастотную области;
- упрощает эксплуатацию без лишних ручек и подстроек.
В таких схемах особенно важно не перегружать конструкцию лишними узлами. Чем проще логика переключения диапазонов, тем меньше шансов на паразитные эффекты и нестабильность. Для самодельного прибора это принципиально.
Питание и автономность
Поскольку измеритель частоты потребляет заметно больше, чем ожидается от «простого карманного прибора», обычные 9-вольтовые батареи быстро оказываются слишком слабым вариантом. В данном случае более разумным решением является питание от двух последовательно соединенных аккумуляторов 18650. Это дает хороший запас по току, более стабильное напряжение и приличное время автономной работы.
Такой выбор питания особенно важен для ВЧ-прибора, потому что просадка напряжения сразу отражается на стабильности генерации и чувствительности стрелки. Когда питание мягкое и надежное, волномер ведет себя более повторяемо, а настройка не превращается в борьбу с капризами источника.
Почему аккумуляторы 18650 удачны для этой схемы
| Критерий | Причина |
|---|---|
| Емкость | Долгая автономная работа |
| Токовая отдача | Устойчивое питание ВЧ-каскада |
| Повторяемость | Стабильная работа прибора |
| Удобство | Простая зарядка и замена |

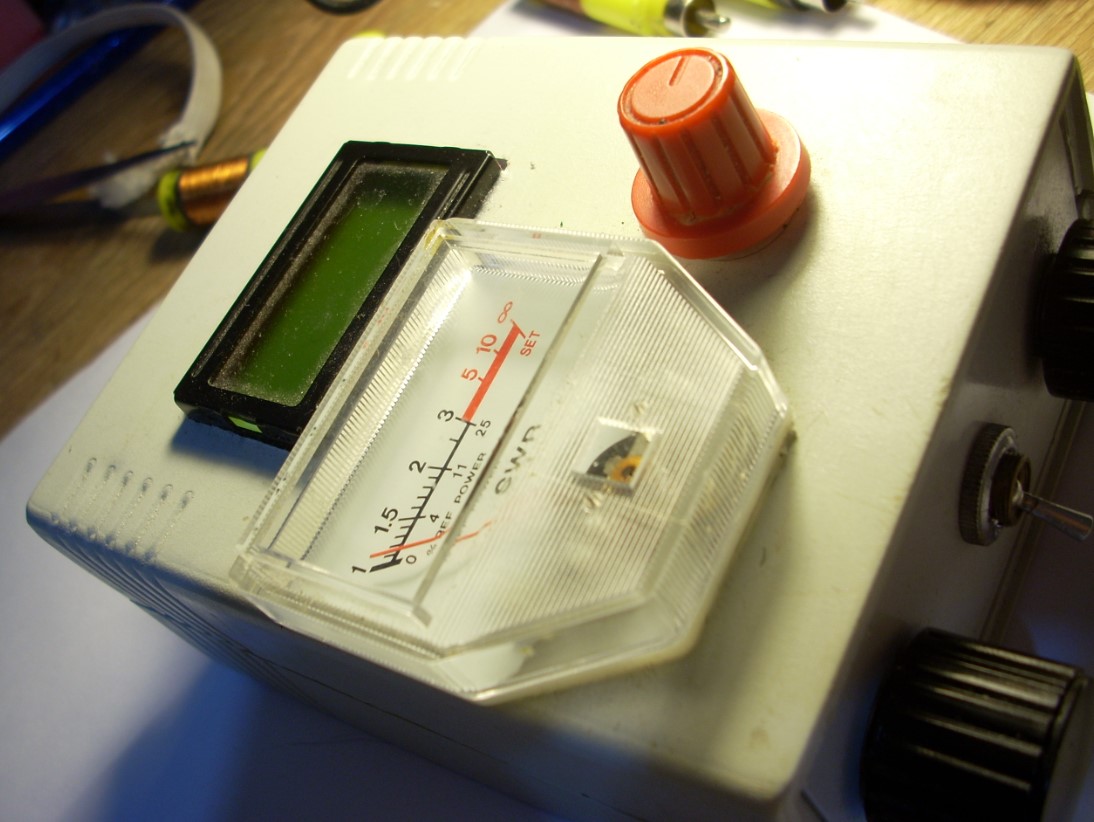

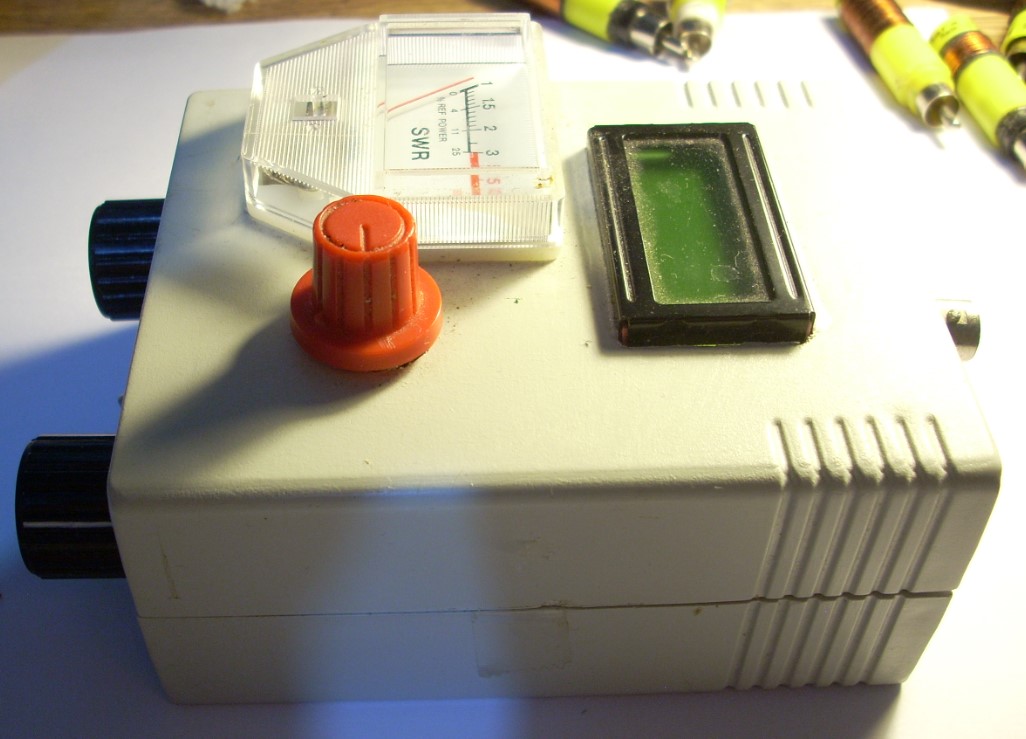

Важна и механическая сторона. Для такого измерителя желательно компактное, но прочное исполнение, где элементы не болтаются и не меняют параметры от касания корпуса. ВЧ-схемы чувствительны к компоновке, поэтому аккуратность монтажа напрямую влияет на результат.
Как используется прибор на практике

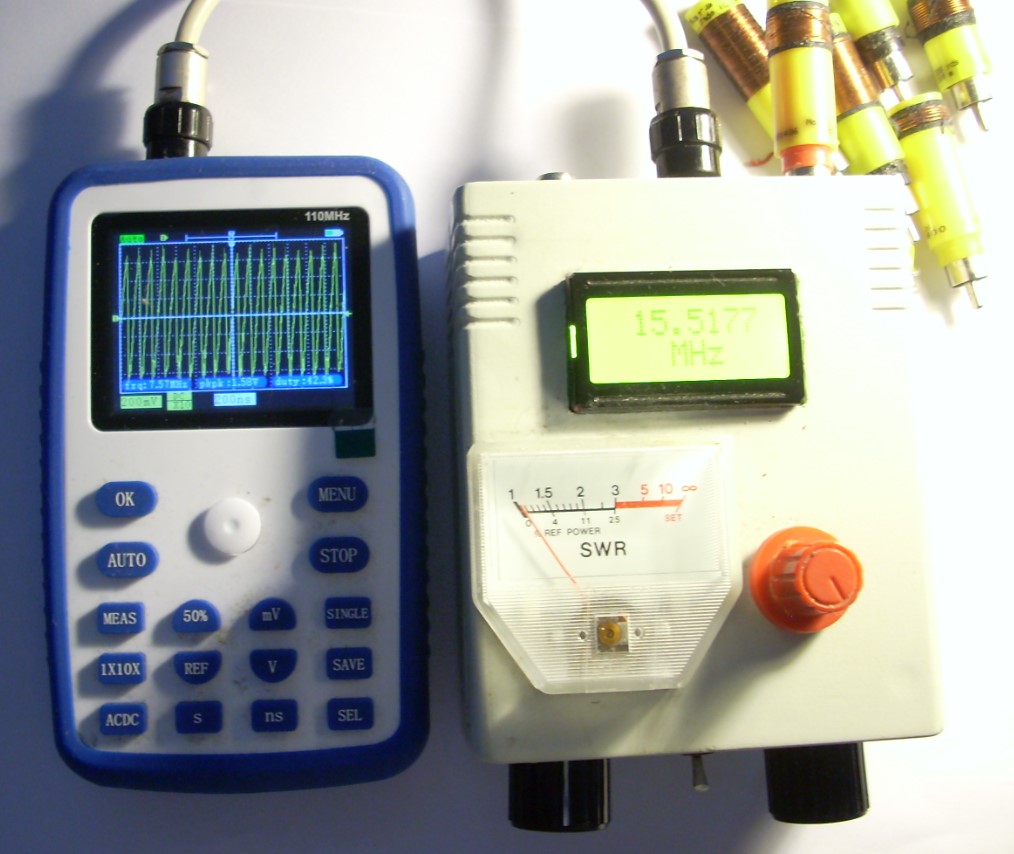

📉 Волномер особенно хорош там, где нужно быстро увидеть резонанс без долгой расшифровки показаний. При поднесении к катушке или LC-контуру прибор вызывает провал стрелки в точке резонанса. Именно этот «провал» и является главным ориентиром. По нему можно подстроить катушку, оценить согласование или сравнить поведение нескольких вариантов контура.
Прибор полезен в следующих случаях:
- настройка самодельных катушек;
- проверка фильтров и контуров;
- подбор антенн и согласующих элементов;
- поиск приблизительной частоты неизвестного ВЧ-контура;
- быстрая проверка работы передатчиков и приемных узлов.
Для опытного радиолюбителя это очень удобный инструмент. Он помогает увидеть то, что цифровой индикатор часто скрывает за сухими цифрами. Стрелочный принцип здесь особенно хорош, потому что показывает не только частоту, но и степень связи с объектом.
Почему полевые транзисторы оказались лучшим выбором
Опыт многих лет показывает, что именно полевые транзисторы с двумя затворами лучше подходят для таких измерителей, чем биполярные решения. У них есть важное преимущество: они позволяют получить более устойчивую работу на высоких частотах и более мягкое поведение вблизи предельных режимов. В результате верхний край диапазона остается рабочим, а не условно «декоративным».
📊 Биполярные транзисторы в подобных схемах часто начинают вести себя хуже уже ближе к высоким частотам. Генерация становится слабой, показания — нестабильными, а повторяемость настройки падает. На практике это означает, что пользоваться им на верхнем диапазоне неудобно. Именно поэтому применение BF980 выглядит разумным и проверенным решением.
Отдельно стоит отметить вопрос монтажа. Полевые транзисторы плохо переносят перегрев, поэтому их следует устанавливать в последнюю очередь и очень быстро. Это не мелкая рекомендация, а важное практическое правило. Перегрев снижает частотные свойства, а иногда и полностью выводит элемент из строя. При неаккуратной пайке сначала ухудшается генерация, потом прибор начинает работать нестабильно, а затем может остановиться совсем.
Практические замечания по сборке
При сборке такого измерителя важно учитывать несколько вещей. Во-первых, ВЧ-узлы не любят длинные выводы и хаотичную разводку. Во-вторых, переключатели диапазонов должны быть качественными и короткими по соединениям. В-третьих, экран и корпус желательно делать так, чтобы они не вносили лишние паразитные емкости. И, наконец, питание должно быть чистым и стабильным, иначе стрелка будет реагировать не только на резонанс, но и на внутренние колебания самой схемы.
Что особенно важно при сборке
- минимальная длина соединений в ВЧ-части;
- аккуратная пайка полевых транзисторов;
- надежное питание от аккумуляторов;
- четкое переключение диапазонов;
- жесткая механическая фиксация деталей.
Если эти правила соблюдены, измеритель получается удивительно полезным. Он не требует сложного обслуживания, быстро включается в работу и дает очень понятный результат. Именно поэтому такие приборы до сих пор не потеряли смысл, даже на фоне современной цифровой техники.
