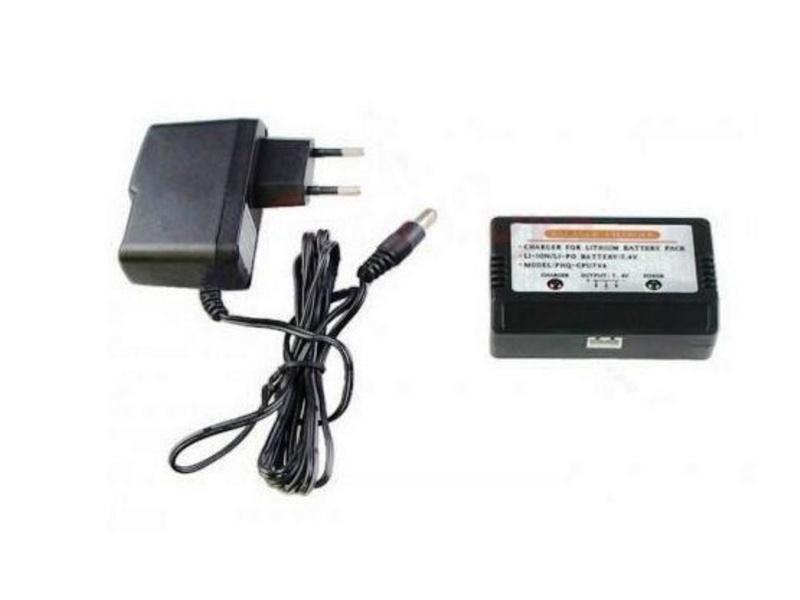

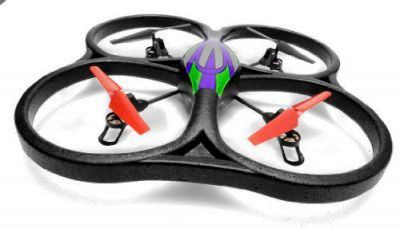

Всем привет! С наступлением лета начались повальные выезды на природу. И немного полетать на квадрокоптере. Но даже 2-х полностью заряженных дома аккумуляторов не хватает испытать удовольствие. Заряжать-то на улице негде! Вот и решил сделать для штатной зарядки (балансира), зарядку в автомобиль.

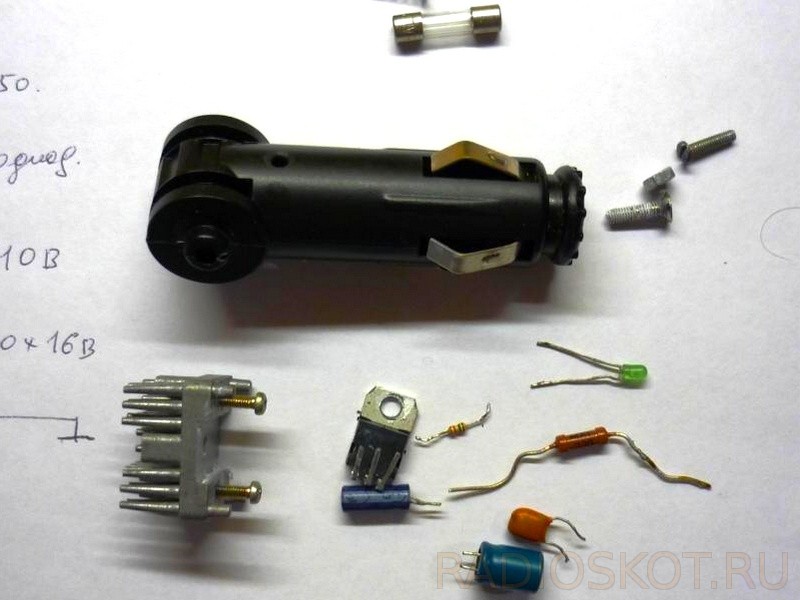

Нашёл старый разъём FM модулятора в прикуриватель, схема линейного стабилизатора на LM317 известна всем и каждому — ничего особенного в ней нет, радиатор для микросхемы взял с УНЧ телевизора.
Сам радиатор с LM-кой вынес наружу прикуривателя, для лучшего охлаждения, насверлил на корпусе отверстий для вентиляции.

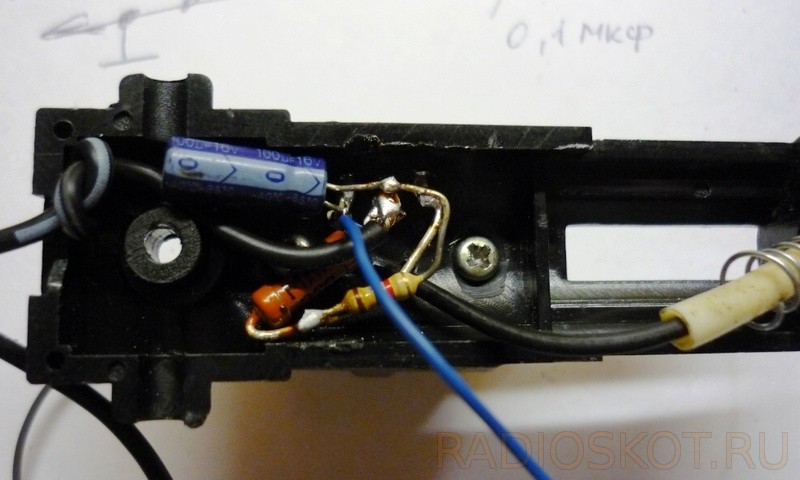

Внутри навесным монтажом собрал схему на 10 вольт. На выходе поставил светодиод для индикации состояния ЗУ.
На конце кабеля находится разъём для входящего в комплект мультикоптера балансира. Радиатор LM317 во время зарядки греется градусов до 60, надо немного контролировать процесс, так как по идее это многовато.
На всякий случай, как и полагается по технике безопасности, в прикуриватель встроен предохранитель. Видеоролик готовой схемы смотрите далее.
Видео

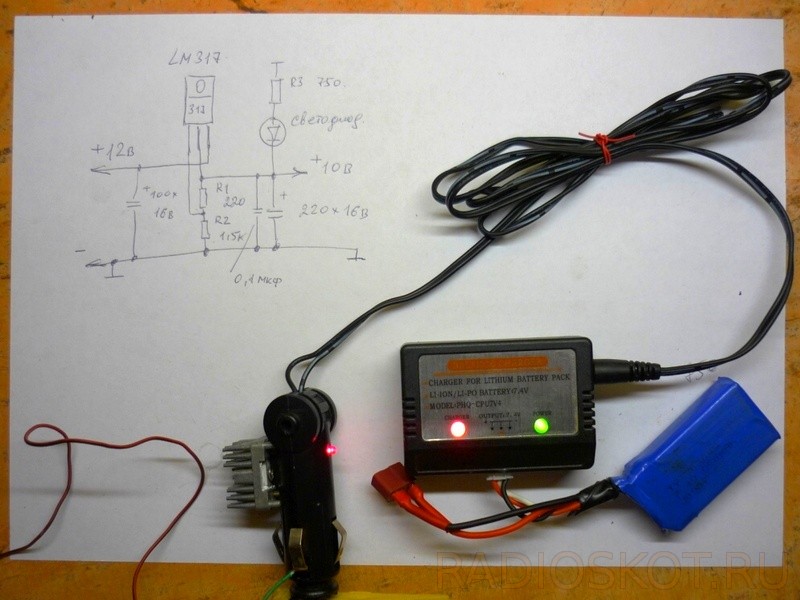

Получилось такое неплохое самодельное зарядное устройство для этой, или любой другой радиоуправляемой игрушки в походных условиях. С Вами был Ивченко Алексей, г. Новороссийск. До встречи!
