Автомобильные натриево-ионные аккумуляторы (NIB, SIB) постепенно приходят на смену литий-ионным, которые только совсем недавно заменили традиционные свинцовые батареи. Они обладают более высокой безопасностью, низкой стоимостью и устойчивостью к морозам, но требуют специфического подхода к зарядке. В отличие от Li-ion, натриевые АКБ работают при других напряжениях и токах, что делает их не совместимыми со стандартными зарядными устройствами. Давайте разберемся с ними подробнее, а также рассмотрим несколько подходящих принципиальных схем зарядок под них.
Параметры зарядки натриевых АКБ
🔹 Напряжение зарядки
- Номинальное напряжение элемента: 3,2–3,8 В
- Полностью заряженная ячейка: 3,8–4,0 В
- Разряженная ячейка: 2,0–2,5 В
- Полное напряжение батареи 12 В: 14,1–14,6 В
👉 Важно! Натриевые аккумуляторы не терпят перенапряжения. Если подать напряжение выше 14,6 В, это приведет к перегреву и деградации батареи.
🔹 Ток зарядки
- Рекомендованный ток зарядки: 0,2C–0,5C
- Максимальный ток зарядки: 1C (кратковременно)
- Оптимальный режим: медленный заряд 0,2C продлевает срок службы батареи.
👉 Пример: Если аккумулятор имеет емкость 100 А·ч, зарядный ток 0,2C = 20 А, а при 0,5C – 50 А.
🔹 Метод зарядки: CC-CV
Натриевые АКБ заряжаются в два этапа:
- CC (Constant Current) – постоянный ток до достижения максимального напряжения.
- CV (Constant Voltage) – постоянное напряжение, при котором ток постепенно падает.
⛔ Ошибка! Нельзя использовать зарядные для свинцово-кислотных батарей – они подают неподходящее напряжение и ток, что может повредить ячейки NIB.
Температурный режим зарядки
Одна из главных особенностей натриевых АКБ – высокая морозостойкость.
| Температура (°C) | Можно ли заряжать | Примечания |
|---|---|---|
| +10…+45 | ✅ Оптимальный режим | Зарядка с максимальной эффективностью |
| 0…+10 | ✅ Сниженный ток | Рекомендуется 0,1C–0,2C |
| -10…0 | ⚠ Можно, но с малым током | Не выше 0,1C |
| -20…-10 | ❌ Не рекомендуется | Зарядка может привести к деградации ячеек |
| < -20 | ❌ Запрещено! | Электролит становится неактивным |
👉 Вывод: В отличие от литиевых АКБ, натриевые батареи можно разряжать на морозе, но заряжать их при отрицательных температурах не рекомендуется.
Зарядные устройства для натриевых аккумуляторов
🔹 Какие зарядные можно использовать?
✅ Специальные зарядные устройства для Na-ion – идеальный вариант.
✅ Некоторые LiFePO4 зарядки (если поддерживают 14,1–14,6 В).
✅ Регулируемые лабораторные блоки питания (если выставить нужные параметры).
❌ Какие зарядные нельзя использовать?
⛔ Свинцово-кислотные ЗУ – дают неправильное напряжение и ток.
⛔ Литий-ионные (Li-ion 4,2 В/ячейка) – могут перезарядить и повредить натриевые АКБ.
⛔ Неоригинальные универсальные зарядки без регулировки – риск перегрева и выхода из строя батареи.
👉 Совет: При выборе зарядного устройства под натрий убедитесь, что оно поддерживает напряжение 14,1–14,6 В. Более подробно о вольтаже читайте тут.
Советы по продлению срока службы
🔹 Не допускайте глубокого разряда ниже 2,0 В на ячейку (10 В для 12 В батареи).
🔹 Оптимальный уровень заряда при хранении – 50–80%.
🔹 Используйте правильные зарядки – неподходящее ЗУ может уменьшить срок службы.
🔹 Избегайте работы при экстремальных температурах (зарядка ниже -10°C и выше +45°C сокращает ресурс).
✅ Итого: натриевые аккумуляторы – безопасные, доступные и морозостойкие, но требуют грамотного подхода к зарядке. Особенно выбора длительности времени процесса.
Схемы самодельных ЗУ для натриевых АКБ 12V
Хорошо, с теорией разобрались — переходим к практике. Представляем схему регулятора мощности зарядного выпрямителя, установленного на вторичной стороне трансформатора. Это зарядное устройство показывает отличные результаты в работе, обеспечивая стабильную зарядку натриевых аккумуляторов.
🔹 Преимущества схемы:
✅ Плавная регулировка напряжения от нуля до максимального значения.
✅ Надежность – проверено на десятке построенных устройствах.
✅ Использование тиристоров, устойчивых к короткому замыканию (например, BTP10/25).
⚙️ В отличие от традиционных ЗУ, схема не регулирует напряжение напрямую, а контролирует ток заряда через тиристор. Тиристор включается с регулируемой задержкой и выключается, когда синусоида проходит через ноль, что исключает необходимость установки фильтрующих конденсаторов перед регулятором.
🔹 Дополнительные плюсы:
✔️ Исключение емкости между трансформатором и цепью снижает потери.
✔️ Высокая эффективность благодаря синхронизации с сетевым напряжением.
✔️ Простота конструкции и долговечность компонентов.
🔧 Как работает ЗУ:
1️⃣ Ток заряда зависит от проводимости тиристора.
2️⃣ Тиристор включается с регулируемой задержкой, обеспечивая плавное управление током.
3️⃣ Выключение происходит в момент перехода синусоиды через ноль, что снижает электромагнитные помехи.
Возможные улучшения:
🔹 Добавить индикатор заряда, отображающий процесс зарядки, А/В-метр.
🔹 Реализовать автоматическое отключение при полном заряде (стабилитрон и транзистор).
🔹 Использовать современные мощные тиристоры с улучшенной защитой от перегрузки.
Это зарядное устройство – отличный выбор для зарядки натриевых аккумуляторов, обеспечивающее надежность, простоту и долговечность.
Второй вариант схемы ЗУ для NIB 12V

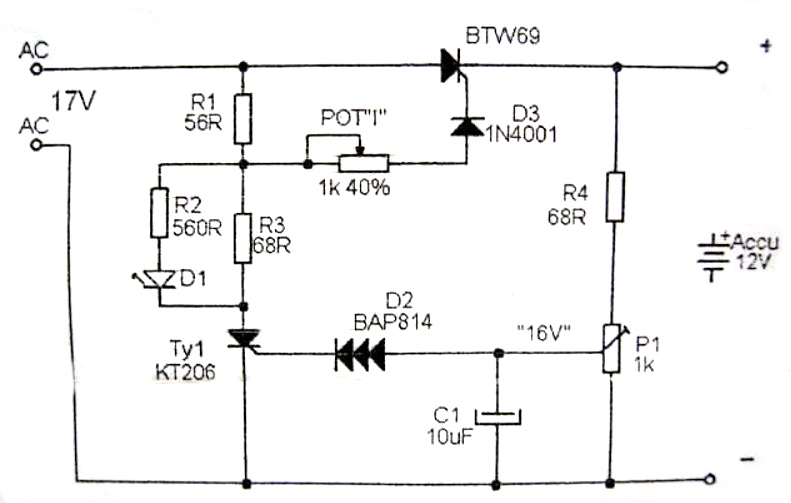

⚡ После сборки, для установки порога 16 В надо отключить R4 от плюса и подключить его к регулируемому источнику питания, настроенному на 16 В. Подключите аккумулятор к выходу выпрямителя, начните зарядку и выполняйте регулировки только на заряженном аккумуляторе. Если загорелся светодиод и схема не выключилась, неисправность следует искать в цепи R1, R3, POT.

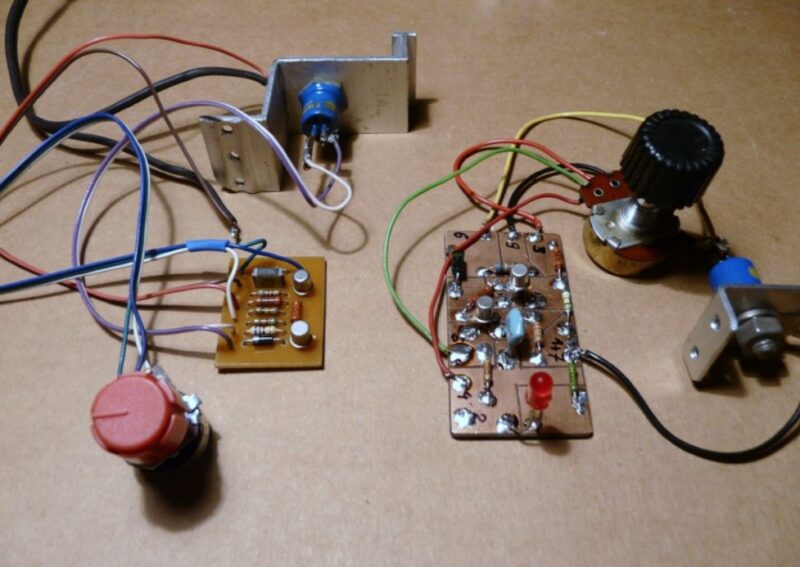

Зарядное для натриевых АКБ на доступных деталях

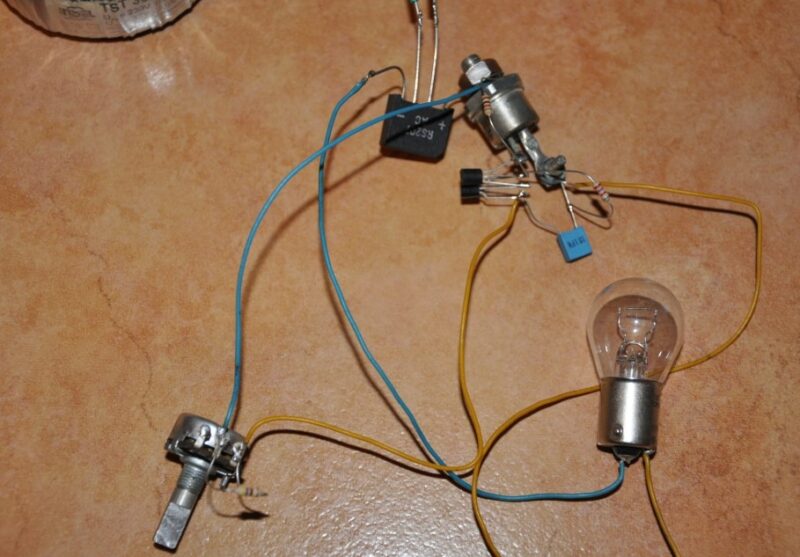

Здесь тоже стоит тиристор и пара отечественных транзистора, формирующие импульсы для управления им. За счет регулировки тока (скважности импульсов), может применяться как для литиевых, так и никелевых автобатарей.
Зарядка для Na-Ion батарей для авто
Ну а если хочется предельно простой зарядный выпрямитель, без лишней электроники, то вот такая переключаемая по напряжению схема, позволит подобрать напряжение под любой тип АКБ — Pb, Li, NIB.
