Инструмент помогает быстро оценить общую мощность подключаемых приборов, вычислить рабочий ток, подобрать типовой номинал автомата защиты и рекомендованное минимальное сечение медного провода. Мануал ориентирован на практическое применение, содержит понятные формулы, подробные примеры расчетов и таблицы типичных значений для проверок. Естественно финальные решения по выбору кабеля и защитных устройств подтверждаются проектной документацией или специалистом.

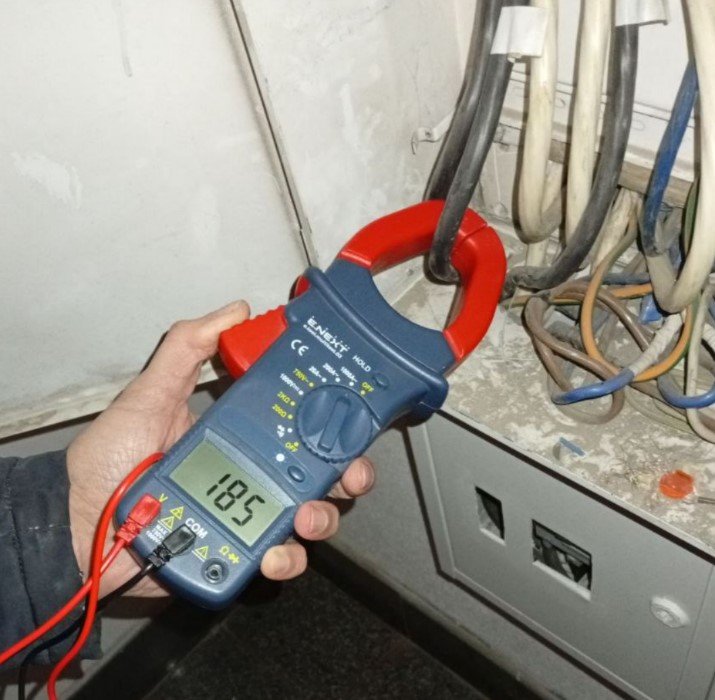

⚡ Оценка нагрузки нужна при планировании электропроводки, проектировании отдельных цепей, подборе автомата в щиток и расчете кабельных трасс. Инструмент экономит время, позволяет избежать очевидных ошибок на этапе проектирования. При ремонте и модернизации квартиры или небольшого объекта калькулятор помогает свериться с реальной потребностью в токе и сразу получить корректный диапазон сечений и номиналов автоматов.
Какие формулы используются в программе
Однофазная цепь
P = U · I
I = P ÷ U
Трёхфазная цепь, активная мощность
I = P ÷ √3 · U · cosφ
Для практических оценок в калькуляторе используется коэффициент запаса. Итоговый расчетный ток получается умножением суммарного рабочего тока на коэффициент запаса. Для подбора автомата выбирается ближайший типовой номинал, который не меньше расчётного тока с запасом.
📊 Калькулятор выдаёт следующие значения. Общая мощность в ваттах, суммированная по всем приборам. Общий ток, рассчитанный для выбранного напряжения 220 вольт или 380 вольт. Требуемый ток с учётом запаса. Номинал автомата — ближайший стандартный номинал, превышающий расчётный ток. Рекомендованное минимальное сечение медного провода вычисляется по упрощённой эмпирической формуле с плотностью тока, выбранной как консервативная оценка.
Упрощённые правила подбора сечения провода
Для первичных оценок применяется эмпирическое соотношение. Минимальное сечение S в квадратных миллиметрах находят делением расчётного тока на усреднённую допустимую плотность тока. В калькуляторе используется значение 6 A на миллиметр квадратный как консервативный ориентир для коротких линий в закрытой прокладке. Для протяжённых трасс, высоких температур или групповой прокладки плотность выбирается ниже, следовательно сечение требуется больше.
Ограничения и важные замечания
Важно помнить, что калькулятор не заменяет проект по правилам и нормам. В расчётах учитывается только активная мощность без учёта пусковых токов асинхронных двигателей и мощных индуктивных нагрузок. Для двигателей и компрессоров требуется отдельная проверка пусковых токов и времятоковой характеристики автомата. Значения ампаксидности проводов в таблицах упрощены и приблизительны. Для точного подбора и согласования с нормами используется ПУЭ и справочные нормативы.
Таблица 1. Типовые номиналы автоматов и рекомендации по сечению
| Номинал автомата, А | Мин. сечение Cu, мм² | Примечание |
|---|---|---|
| 2 | 0,5 | световые линии, очень малая нагрузка |
| 4 | 0,75 | точечное освещение |
| 6 | 0,75 | малые потребители |
| 8 | 1,0 | малая розетка, бытовая техника небольшой мощности |
| 10 | 1,0 | легкие цепи, короткая трасса |
| 13 | 1,5 | освещение стандартное |
| 16 | 1,5 | розеточные группы малой мощности |
| 20 | 2,5 | розетки, небольшие нагрузки |
| 25 | 2,5 | розетки, бытовые приборы |
| 32 | 4 | отдельные мощные приборы |
| 40 | 6 | отдельные цепи с высокой нагрузкой |
| 50 | 10 | щитовое питание, крупные потребители |
| 63 | 16 | сильные нагрузки и большие цепи |
| 80 | 25 | тяжёлые распределительные линии |
| 100 | 35 | магистральные линии |
| 125 | 50 | крупные распределительные группы |
| 160 | 70 | высокие токовые нагрузки |
| 200 | 95 | промышленные линии |
| 250 | 120 | обобщённый ориентир |
| 315 | 150 | энергоснабжение крупных потребителей |
Таблица 2. Допустимая нагрузка медного провода при нормальных условиях
Значения ориентировочные, зависят от способа прокладки, температуры и группы кабелей
| Сечение Cu, мм² | Допустимая нагрузка, А |
|---|---|
| 0,5 | 5–8 |
| 0,75 | 8–11 |
| 1,0 | 10–13 |
| 1,5 | 16 |
| 2,5 | 20–25 |
| 4 | 32 |
| 6 | 40 |
| 10 | 63 |
| 16 | 90 |
| 25 | 115 |
| 35 | 135 |
| 50 | 170 |
| 70 | 215 |
| 95 | 260 |
| 120 | 300 |
Классы и характеристики автовыключателей

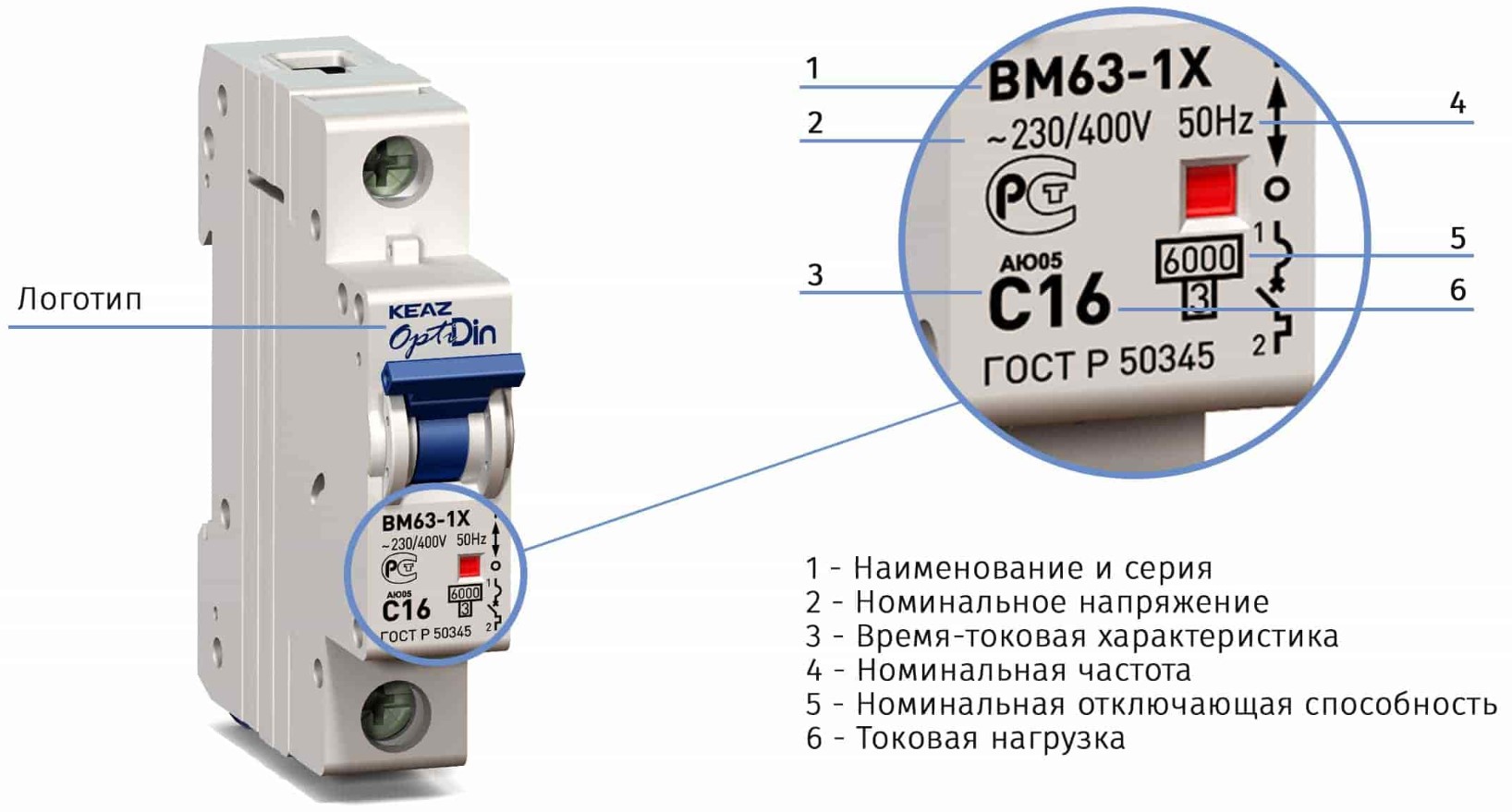

При выборе автоматического выключателя важно учитывать не только номинальный ток, но и времятоковую характеристику. Именно она определяет, как быстро устройство отключит цепь при кратковременных перегрузках и токах короткого замыкания. На корпусе автомата указывается буквенное обозначение перед числом номинала. Например B16, C20 или D32. Буква — это тип характеристики, число — номинальный ток в амперах. От правильного выбора зависит селективность, устойчивость к пусковым токам и общая безопасность линии.

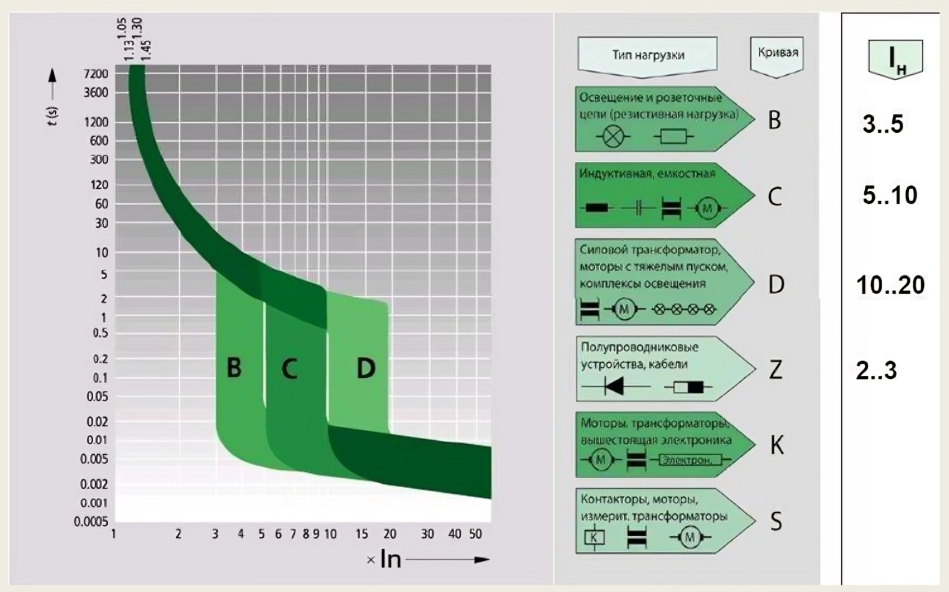

Времятоковая характеристика показывает зависимость времени отключения от кратности превышения номинального тока. Чем выше кратность тока, тем быстрее срабатывает электромагнитный расцепитель. Тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на короткие импульсы высокой кратности.
Таблица. Основные типы характеристик автоматов
| Тип | Кратность мгновенного срабатывания | Типичная область применения | Особенности |
|---|---|---|---|
| A | 2–3 × In | чувствительная электроника, слаботочные цепи | очень быстрое отключение при небольшом превышении тока |
| B | 3–5 × In | освещение, бытовые линии без больших пусковых токов | оптимален для жилых помещений |
| C | 5–10 × In | розеточные группы, умеренные пусковые токи | самый распространённый тип в квартирах и домах |
| D | 10–20 × In | двигатели, компрессоры, насосы | устойчив к высоким кратковременным пусковым токам |
| K | 8–12 × In | индуктивные нагрузки, трансформаторы | повышенная устойчивость к импульсным токам |
| Z | 2–4 × In | полупроводниковые устройства | повышенная чувствительность к перегрузке |
Если в цепи отсутствуют значительные пусковые токи, в бытовых условиях чаще применяются автоматы типа B или C. Для электродвигателей, станков и компрессоров выбор чаще падает на характеристику D, поскольку пусковой ток двигателя может превышать номинальный в 6–8 раз. В этом случае автомат типа B отключится мгновенно, а тип D позволит двигателю выйти на режим без ложного срабатывания.
📊 Кроме буквенной характеристики указывается отключающая способность, например 4500 А, 6000 А или 10000 А. Это максимальный ток короткого замыкания, который автомат способен безопасно разорвать. Для квартирных щитов обычно достаточно 4500 или 6000 А. Для вводных распределительных устройств и промышленных объектов выбирают аппараты с более высокой отключающей способностью.
Правильное сочетание номинального тока, времятоковой характеристики и отключающей способности обеспечивает корректную работу защиты. При проектировании важно учитывать ещё и селективность — автомат нижестоящей линии должен отключаться раньше вводного, чтобы авария локализовалась в конкретной цепи, а не обесточивала весь объект.
Практические примеры расчётов
Пример 1, простая лампа
Мощность лампы P = 50 ватт, напряжение сети U равно 220 вольт. Ток I находится как I = P ÷ U. Это даёт I = 50 ÷ 220 = 0,22727 ампер. После резерва 20 процентов расчётный ток составит 0,22727 · 1,2 = 0,27273 ампер. Ближайший типовой номинал автомата по списку 2 ампера. Минимальное требуемое сечение S по упрощённой формуле S = I_design ÷ 6 = 0,27273 ÷ 6 = 0,04545 мм². Стандартное ближайшее сечение выбирается 0,5 мм². Приблизительный диаметр жилы для сечения 0,5 мм² = sqrt 4·0,5 ÷ π что даёт около 0,80 мм.
Пример 2, электрочайник
Мощность P равна 2000 ватт, напряжение U 220 вольт. Ток I = 2000 ÷ 220 равно 9,09091 ампер. С запасом 20 процентов итог 10,909 ампер. Ближайший номинал автомата 13 ампер. Минимальное сечение S_req равно 10,90909 ÷ 6 = 1,81818 мм². Ближайшее стандартное сечение 2,5 мм². Диаметр для 2,5 мм² около 1,78 мм.
Пример 3, трёхфазный асинхронный двигатель
Мощность P равна 4000 ватт, линейное напряжение U 380 вольт, коэффициент мощности cosφ выбран 0,85 как ориентир. Ток I находится по формуле I = P ÷ √3 · U · cosφ. Подстановка даёт знаменатель √3 · 380 · 0,85 примерно 559,45. Деление 4000 ÷ 559,45 = 7,15 ампер. С запасом 20 процентов итоговый ток 8,58 ампер. Типовой автомат при таком токе 10 ампер. S_req = 8,58 ÷ 6 = 1,43 мм². Ближайшее стандартное сечение 1,5 мм². Напомним, что для двигателей пусковой ток значительно выше рабочего, поэтому для выбора автомата и способа защиты требуются дополнительные проверки.
Пояснения к примерам и советы
Результаты калькулятора удобны для оценки и выбора предварительных номиналов. При прокладке важно ориентироваться на способ прокладки. Открытая прокладка в воздухе допускает более высокую нагрузку на провод, чем плотная группировка в воздуховодах или в бетонных лотках. Для длинных линий падение напряжения становится критичным, поэтому при высокой мощности и значительной длине требуется увеличение сечения для ограничения просадки напряжения. Для розеточных групп в жилых помещениях часто применяют 2,5 мм² при номинале 20 либо 25 ампер. Для освещения обычно 1,5 мм² с автоматом 10 или 16 ампер. Для мощной техники и крупных приборов целесообразно выделять отдельную линию с соответствующим сечением и автоматом.
Проверки перед финальным выбором
Убедиться в типе нагрузки — резистивная или индуктивная. Оценить пусковые токи для двигателей. Учесть длину трассы и падение напряжения. Принять во внимание условия прокладки и температурный режим. Согласовать выбор с действующими нормативами и проектной документацией.
Всегда изначально выбирать автомат и сечение с учётом запаса. Не использовать провод с изношенной изоляцией и не соединять провода способами, допускающими ухудшение контакта. Перед монтажом проверить совместимость автомата с расцепителем и селективность при последовательном соединении в распределении.
👉 Итого, калькулятор предоставляет быстрый и наглядный инструмент для предварительных расчётов. Для ответственных решений рекомендуется дополнительная проверка по нормативам. Умение правильно интерпретировать полученные значения снижает вероятность ошибок при проектировании и монтаже.
Полезная литература и стандарты
Ниже список рекомендованных изданий и документов для углублённого изучения темы. Книги и стандарты подходят как справочный материал при проектировании и расчётах.
- ПУЭ — Правила устройства электроустановок, актуальное издание
- IEC 60364 — Международный стандарт по электроустановкам
- Справочник по электрическим сетям и электротехнике, сборник практических таблиц и рекомендаций
- Книга по монтажу электрооборудования и прокладке кабелей с практическими примерами
- Руководство по выбору автоматических выключателей и устройств защиты
- Справочник по медным и алюминиевым проводникам, таблицы сопротивления
- Курс по электрооборудованию зданий и энергоэффективности
