Согласование антенн и радиочастотных трактов часто превращается в испытание. Когда под рукой есть только обычный измеритель КСВ, процесс настройки напоминает блуждание в тумане. Прибор показывает, что отраженная мощность присутствует, но совершенно не дает понимания, куда двигаться дальше. Требуется укоротить полотно антенны или удлинить? Добавить емкость или индуктивность? Именно для решения таких задач в 1939 году Филипп Смит разработал свой графический инструмент, который до сих пор остается золотым стандартом в высокочастотной схемотехнике.
📈 Круговая диаграмма позволяет визуализировать комплексное сопротивление — импеданс. Она сводит бесконечную плоскость значений активного и реактивного сопротивлений в удобный замкнутый круг. Благодаря этому можно визуально отслеживать, как добавление любого электронного компонента или отрезка кабеля влияет на согласование системы. Интерактивная версия этого инструмента избавляет от необходимости чертить кривые циркулем на бумаге, мгновенно пересчитывая все ключевые параметры.
Анатомия графика — как читать линии и круги
На первый взгляд сетка кажется перегруженной, но ее структура строго логична. Вся площадь круга отображает возможные состояния комплексного сопротивления Z, которое состоит из активной части R и реактивной части X.
Центральная горизонтальная ось представляет собой линию чисто активного сопротивления. Реактивность здесь равна 0. Крайняя левая точка на этой оси обозначает короткое замыкание — 0 Ом. Крайняя правая точка соответствует бесконечности — обрыву цепи. Точно по центру располагается идеальное согласование. В классическом случае это 50 Ом.
Круги, касающиеся правой точки бесконечности и расходящиеся влево, являются линиями постоянного активного сопротивления. Двигаясь вдоль такого круга, мы меняем только реактивную составляющую, оставляя активное сопротивление неизменным. Чем меньше круг, тем выше значение R.
Дуги, исходящие из той же правой точки и расходящиеся вверх и вниз, представляют линии постоянного реактивного сопротивления. Вся верхняя половина диаграммы отведена под индуктивную реактивность — положительные значения +j. Вся нижняя половина отображает емкостную реактивность — отрицательные значения -j.
Нормирование значений
Инструмент универсален и подходит для систем с любым волновым сопротивлением — 50, 75 или 300 Ом. Для этого применяется нормирование. Реальный импеданс делится на волновое сопротивление системы Z0. Если антенна имеет сопротивление 100 Ом, а кабель 50 Ом, то нормированное значение составит 2. На графике точка будет лежать на центральной оси правее центра.
✍ Если измерительный прибор показывает комплексный импеданс Z = 25 + j40 Ом для 50-омной системы, нормированные координаты составят r = 0.5 и x = 0.8. Точка разместится на пересечении круга 0.5 и верхней дуги 0.8.
Основные формулы расчета
Комплексный импеданс Z выражается через активное R и реактивное X сопротивления:
Z = R + jX
Коэффициент отражения Γ показывает соотношение отраженной и падающей волны. Это векторная величина с модулем и фазой:
Γ = (Z — Z0) / (Z + Z0)
Коэффициент стоячей волны по напряжению — КСВ — вычисляется через модуль коэффициента отражения:
КСВ = (1 + |Γ|) / (1 — |Γ|)
Обратные потери S11 измеряются в децибелах и показывают, какая часть энергии вернулась к источнику:
S11 = -20 * log10|Γ|
Справочные таблицы параметров
Для практической работы требуются ориентиры. Следующая таблица показывает взаимосвязь между КСВ, обратными потерями и процентом отраженной мощности. Это помогает оценить, насколько критично текущее рассогласование.
| КСВ | S11 — Потери дБ | Отраженная мощность |
|---|---|---|
| 1 | Бесконечность | 0 % |
| 1.1 | 26.4 | 0.2 % |
| 1.2 | 20.8 | 0.8 % |
| 1.5 | 14 | 4 % |
| 2.0 | 9.5 | 11.1 % |
| 2.5 | 7.3 | 18.4 % |
| 3 | 6 | 25 % |
| 5 | 3.5 | 44.4 % |
| 10 | 1.7 | 66.9 % |
Выбор правильного фидера критичен для переноса импеданса от антенны к прибору. В таблице ниже приведены параметры распространенных коаксиальных кабелей. Коэффициент укорочения влияет на фазовый сдвиг, который кабель вносит в систему.
| Марка кабеля | Волновое сопр. Ом | Коэфф. укорочения |
|---|---|---|
| RG-58 C/U | 50 | 0.66 |
| RG-213 | 50 | 0.66 |
| LMR-400 | 50 | 0.85 |
| RG-6 | 75 | 0.82 |
| RG-11 | 75 | 0.82 |
| РК 50-2-11 | 50 | 0.66 |
Движение по диаграмме при добавлении компонентов
Вся суть согласования сводится к перемещению точки текущего импеданса точно в центр круга. Это достигается путем последовательного или параллельного подключения конденсаторов и катушек индуктивности. Каждое действие имеет строгую траекторию на графике.

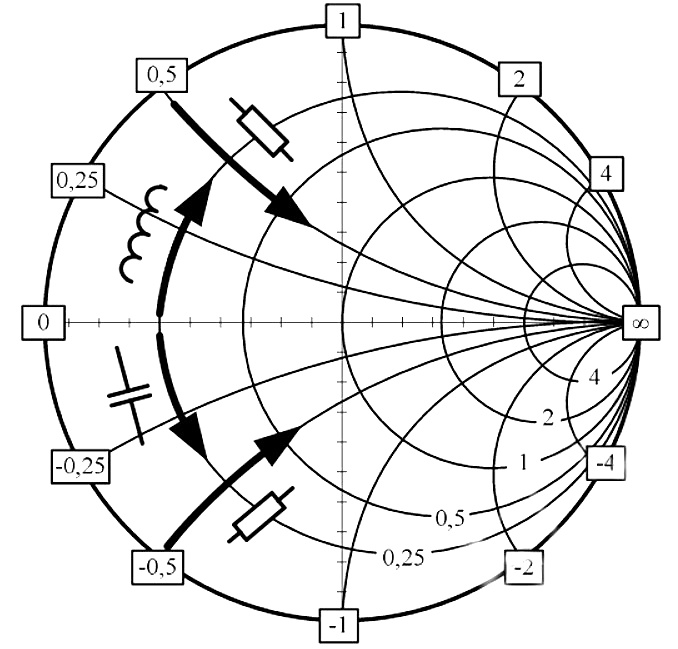

Подключение последовательной катушки индуктивности добавляет положительное реактивное сопротивление +jX. Точка начинает двигаться по часовой стрелке строго вдоль круга постоянного активного сопротивления. Подключение последовательного конденсатора добавляет отрицательное сопротивление -jX, заставляя точку двигаться против часовой стрелки вдоль того же круга.
Для параллельных компонентов правила меняются. Чтобы анализировать параллельные цепи, используют инвертированную диаграмму проводимостей — Y-диаграмму. В ней R превращается в проводимость G, а X в восприимчивость B. Круги на такой сетке касаются левого края, а не правого.
Добавление параллельного конденсатора сдвигает точку импеданса по часовой стрелке вдоль круга постоянной проводимости G. Добавление параллельной индуктивности перемещает точку против часовой стрелки по тому же кругу. Комбинируя последовательные и параллельные элементы, можно привести любой импеданс к центру.
Влияние коаксиального кабеля на измерения
Новички часто забывают, что кабель сам по себе является трансформатором импеданса. Если подключить анализатор цепей к антенне через 10 метров кабеля, на экране мы увидим не импеданс антенны, а импеданс всей системы с учетом набега фазы. На графике добавление отрезка кабеля заставляет точку вращаться по идеальному кругу вокруг центра по часовой стрелке.
📈 Один полный оборот вокруг центра диаграммы соответствует электрической длине кабеля в 0.5 длины волны. Это означает, что полуволновой повторитель переносит импеданс антенны к прибору без изменений. Четвертьволновой отрезок — 0.25 длины волны — поворачивает точку ровно на 180 градусов, зеркально инвертируя импеданс. Точка короткого замыкания через четвертьволновую линию превратится в бесконечное сопротивление.
Именно поэтому при настройке антенны прибор необходимо калибровать вместе с измерительным кабелем. Это переносит плоскость отсчета непосредственно к точкам питания полотна. Процедура калибровки требует 3 эталонов — короткого замыкания, холостого хода и нагрузки 50 Ом.
Практический пример согласования
Допустим, мы измеряем самодельную антенну на частоте 144 МГц. Измерительный прибор VNA подключен непосредственно к клеммам вибратора. Мы получаем значение Z = 15 + j25 Ом. Это плохой результат. Точка находится в левой верхней четверти диаграммы. Активное сопротивление слишком низкое, а индуктивная реактивность сильно завышена.
- Шаг — компенсируем реактивность. Нам нужно спуститься вниз по кругу постоянного активного сопротивления R=15. Для этого мы применяем последовательный конденсатор, который добавит -j25 Ом. На частоте 144 МГц реактивное сопротивление 25 Ом дает емкость около 44 пФ. Добавив этот конденсатор последовательно к точке питания, мы переместим импеданс на центральную ось. Теперь Z = 15 + j0.
- Шаг — трансформируем активное сопротивление. Точка лежит на оси, но слева от центра. Чтобы перевести 15 Ом в 50 Ом без добавления новой реактивности, используется трансформатор сопротивлений. Это может быть балун с коэффициентом трансформации 1 к 4 — он превратит 15 Ом примерно в 60 Ом, что даст отличный КСВ около 1.2. Альтернативный метод — использование Г-образного LC-звена. Интерактивная программа позволяет смоделировать это звено визуально, без расчетов формул на калькуляторе.
Особенности работы с программными симуляторами

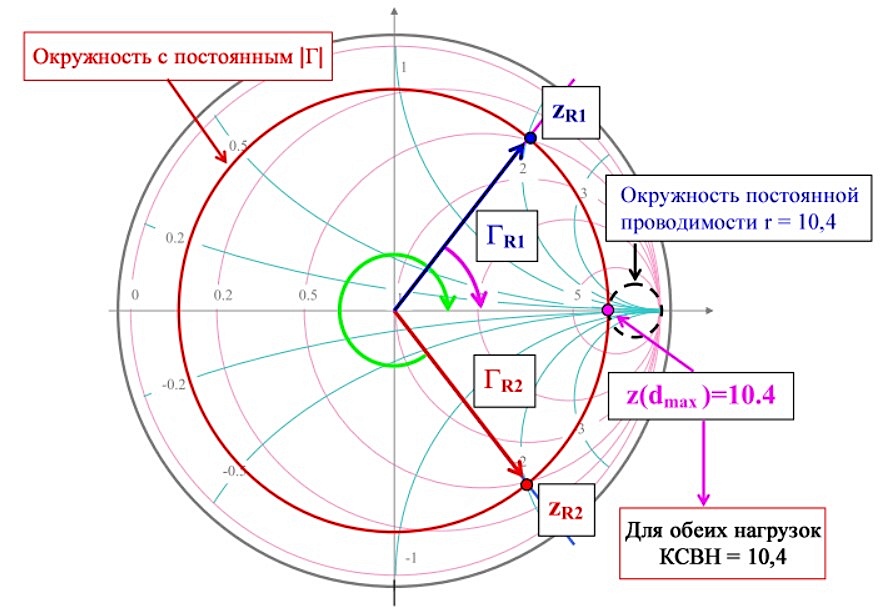

Преимущество интерактивных инструментов заключается в динамическом отображении кругов КСВ. Если провести из центра диаграммы окружность через точку текущего импеданса, мы получим круг постоянного коэффициента стоячей волны. Любая точка на этой линии даст точно такой же КСВ в фидере, даже если значения R и X будут кардинально различаться.
📡 При вращении ручек настройки или ползунков в интерфейсе, вектор мгновенно меняет свое положение. Это позволяет развивать интуитивное понимание процессов в высокочастотных цепях. Сразу видно, как увеличение частоты закручивает кривую в спираль, отображая резонансы многодиапазонной антенны.
Широкополосные антенны описывают на графике сложные петли. Если петля целиком помещается внутри небольшого круга КСВ в центре — например, ограничивающего КСВ 2, значит антенна будет эффективно работать во всем заданном диапазоне частот.
Расшифровка данных векторных анализаторов
Популярные приборы вроде NanoVNA также выдают результаты сразу на круговой сетке. Но без понимания математической подоплеки эти петли кажутся случайными каракулями. Важно помнить, что каждый пиксель линии — это конкретная частота. Маркер на экране VNA привязан к частоте, а его координаты X и Y — к реальной и мнимой частям комплексного коэффициента отражения.
