Радиочастотная техника не прощает небрежности в передаче сигнала между каскадами. Выходной транзистор радиопередатчика имеет одно сопротивление, коаксиальный кабель другое, а реальная многодиапазонная антенна в условиях города вообще обладает совершенно случайным импедансом. Прямое соединение таких узлов гарантирует рассогласование. ВЧ энергия вместо эффективного излучения в эфир отразится от антенны обратно в выходной каскад. Закономерный результат — катастрофическое падение дальности связи, перегрев радиаторов и пробой дорогостоящих транзисторов.
📝 Для решения проблемы рассогласования применяются специальные LC-цепи. Представленный калькулятор позволяет мгновенно вычислить точные номиналы деталей для 3 базовых топологий: Г-образной, П-образной и Т-образной. Реактивные элементы перетрансформируют сопротивление без тепловых потерь. При правильном расчете и качественных комплектующих КПД согласующего устройства всегда превышает 92 %.
Базовые топологии контуров
Разработка радиопередающей аппаратуры опирается на 3 основные схемы согласования. Выбор конкретной топологии зависит от разницы входных сопротивлений, требуемой полосы пропускания и необходимости фильтрации побочных частот.
Г-контур — самая минималистичная и надежная схема. Состоит всего из 2 деталей: катушки индуктивности и конденсатора. Г-контур применяется для простого согласования сопротивлений без жестких требований к подавлению высших гармоник. Ключевая особенность топологии заключается в жесткой математической привязке добротности Q к соотношению сопротивлений источника и нагрузки. Добротность здесь изменить невозможно. Топология отлично подходит для согласования простых суррогатных антенн типа веревки или провода случайной длины с типовым кабелем 50 Ом.
П-контур — легендарная схема из 3 деталей. Включает 1 последовательную индуктивность и 2 параллельных конденсатора на землю. П-контур работает не только как безупречный трансформатор импедансов, но и как мощный фильтр нижних частот. Контур эффективно срезает гармоники и мусорные спектральные хвосты передатчика. Это классический выбор для выходных каскадов трансиверов и тяжелых ламповых усилителей мощности. В П-контуре появляется возможность свободно задавать нагруженную добротность. Оптимальное значение Q для усилителей мощности устанавливается в диапазоне от 10 до 15. Значение Q ниже 8 ухудшит подавление гармоник, а значение выше 20 приведет к чрезмерному сужению рабочей полосы и огромным циркулирующим токам внутри катушки.
Т-контур — конфигурация из 2 индуктивностей и 1 конденсатора между ними. В промышленных ручных антенных тюнерах чаще применяют конфигурацию с 2 переменными конденсаторами и 1 катушкой с роликовым токосъемом. Т-контур способен согласовать абсолютно любые сопротивления, от единиц до десятков тысяч Ом. Главный недостаток топологии кроется в характеристиках фильтра. Т-контур является фильтром верхних частот, поэтому свободно пропускает гармоники передатчика в антенну. Его устанавливают исключительно после основного защитного фильтра радиостанции.
Типовые сопротивления антенных систем
Для корректного использования калькулятора необходимо знать реальные параметры антенны. Анализаторы показывают точные цифры, но полезно понимать базовые диапазоны для классических излучателей.
| Тип излучателя | Сопротивление | Характер реактивности |
|---|---|---|
| Полуволновый диполь | 50 — 75 Ом | Близок к нулю на частоте резонанса |
| Четвертьволновый вертикал GP | 30 — 36 Ом | Умеренная емкостная |
| Волновой канал Яги 3 элемента | 15 — 25 Ом | Требует трансформатора токов |
| Антенна Фукса питаемая с конца | 2000 — 5000 Ом | Сильно зависит от высоты подвеса |
| Укороченный автомобильный штырь | 10 — 20 Ом | Сильно выраженная емкостная |
Практический расчет и применение формул
✍ Рассмотрим пример расчета реальной задачи. Требуется согласовать трансивер 50 Ом с проволочной антенной, сопротивление которой составляет 200 Ом. Рабочая частота f = 27.1 МГц. Применим Г-контур в конфигурации фильтра нижних частот.
Сначала вычисляется рабочая добротность Q исходя из сопротивления источника Rs и нагрузки Rl:
Q = √[Rl / Rs — 1]
Q = √[200 / 50 — 1] = √3 = 1.73
Затем определяется требуемое реактивное сопротивление индуктивности XL и емкости XC:
XL = 50 * 1.73 = 86.5 Ом
XC = 200 / 1.73 = 115.6 Ом
Финальный пересчет в реальные физические номиналы Генри и Фарады производится с учетом угловой частоты сигнала:
L = XL / [2 * 3.14 * f]
C = 1 / [2 * 3.14 * f * XC]
Частота f подставляется строго в Герцах 27100000.
L = 86.5 / [2 * 3.14 * 27100000] = 0.000000508 Гн = 508 нГн
C = 1 / [2 * 3.14 * 27100000 * 115.6] = 0.000000000051 Ф = 51 пФ
Полученные значения L = 508 нГн и C = 51 пФ являются базовым математическим ориентиром. При пайке на реальную печатную плату необходимо учитывать паразитную емкость текстолита и индуктивность медных дорожек, которые немного сместят резонанс в сторону.
Правила выбора радиодеталей
⚠ Обычные электронные компоненты из случайных плат не работают в радиочастотном тракте. При мощности более 5 Вт требования к деталям становятся крайне жесткими.
Выбор конденсаторов критически важен. Для маломощных каскадов допускается применять выводные или SMD конденсаторы исключительно с диэлектриком NP0 или C0G. Дешевая керамика X7R категорически запрещена — при малейшем нагреве от ВЧ тока емкость уплывет на 20 %, и контур необратимо расстроится. При рабочих мощностях 100 Вт применяют надежные слюдяные конденсаторы КСО или специализированную высоковольтную керамику типа К15-У.
| Тип диэлектрика конденсатора | Предельная мощность | Особенности применения |
|---|---|---|
| Керамика NP0 типоразмер 0805 | 5 Вт | Драйверные каскады, приемные тракты |
| Выводная керамика дисковая C0G | 15 Вт | Усилители Си-Би радиостанций |
| Слюдяные прессованные КСО | 100 Вт | Отличная термостабильность |
| Переменный с зазором 1 мм | 500 Вт | Требует герметичного корпуса от пыли |
| Вакуумные переменные КПЕ | 5000 Вт | Абсолютная надежность без пробоев |
Изготовление катушек индуктивности требует понимания скин-эффекта. Переменный ток высокой частоты вытесняется на саму поверхность проводника. Сердцевина провода в передаче энергии не участвует. На мощностях от 200 Вт намотку выполняют полой медной трубкой диаметром от 4 до 6 мм. Покрытие трубки серебром снижает поверхностное сопротивление, улучшая добротность на доли процента.
Для уменьшения габаритов применяют кольцевые сердечники из карбонильного железа. Абсолютный лидер среди радиолюбителей — продукция фирмы Amidon.
| Материал кольца Amidon | Цвет маркировки | Оптимальные частоты |
|---|---|---|
| Материал 1 | Синий | 0.5 — 5 МГц |
| Материал 2 | Красный | 2 — 30 МГц |
| Материал 6 | Желтый | 10 — 50 МГц |
| Материал 10 | Черный | 30 — 100 МГц |

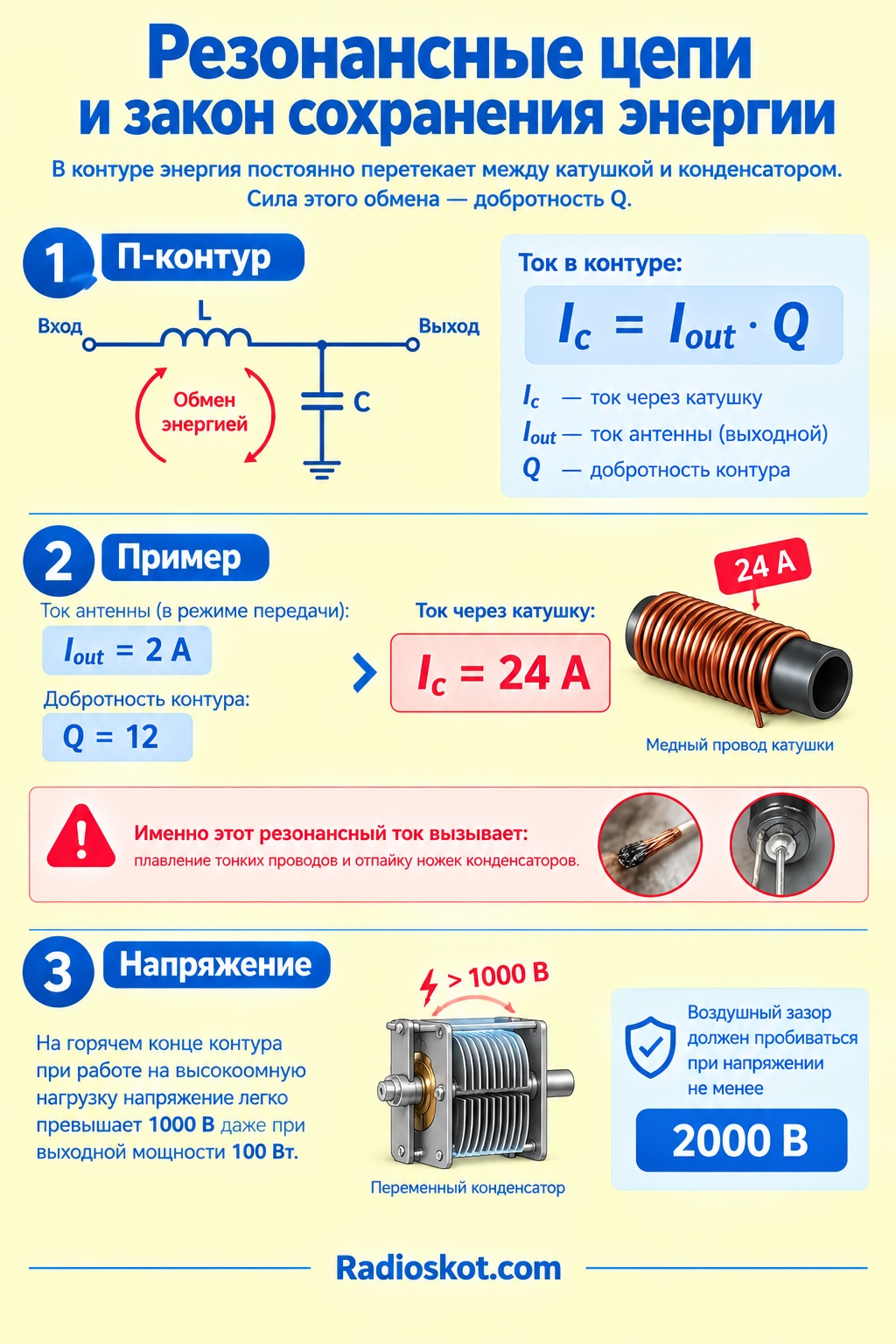

Физика циркулирующих токов
Многие новички не учитывают закон сохранения энергии внутри резонансных цепей. В настроенном П-контуре катушка и конденсатор постоянно обмениваются накопленной энергией. Сила этого обмена выражается через параметр нагруженной добротности Q. Ток внутри контура вычисляется так:
Ic = Iout * Q
Если антенна в режиме передачи потребляет ток 2 А, а добротность контура задана калькулятором равной 12, то через медный провод катушки будет протекать ток 24 А. Именно этот огромный резонансный ток вызывает плавление тонких проводов и отпаивание ножек конденсаторов. Напряжение подчиняется аналогичному закону умножения. На горячем конце контура при работе на высокоомную нагрузку напряжение легко перевалит за 1000 В даже при выходной мощности трансивера 100 Вт. Воздушный зазор пластин переменного конденсатора должен пробиваться при напряжении не менее 2000 В.
Топология печатных плат и монтаж
Высокочастотные платы не терпят хаотичной разводки. Радиосигнал частотой 30 МГц ведет себя там иначе, чем постоянный ток. Медная дорожка шириной 1 мм и длиной 15 мм обладает паразитной индуктивностью около 15 нГн. В трактах УКВ это значение сдвигает частоту настройки на мегагерцы. Дорожки мощных каскадов рисуются предельно короткими и широкими полигонами.
📐 Нижний слой текстолита обязательно остается сплошным и выполняет роль экрана и земляного возврата. Верхние площадки соединяются с нижним экраном огромным количеством металлизированных сквозных отверстий. Шаг между отверстиями вдоль критичных трасс не должен превышать 5 мм.
Взаимное расположение индуктивностей в пространстве требует особого внимания. Если в Т-контуре применяются 2 открытые бескаркасные катушки, их оси монтируются строго под углом 90 градусов друг к другу. Параллельная установка неизбежно вызовет паразитную трансформаторную связь через воздух. Магнитные поля перехлестнутся, энергия пойдет в обход конденсаторов, и расчетное подавление гармоник рухнет с 50 дБ до неприемлемых 15 дБ.
Настройка с помощью векторного анализатора
Математический расчет в калькуляторе дает идеальную базу, но готовое устройство обязательно настраивается приборными методами. Главным инструментом современного инженера является векторный анализатор цепей, такой как NanoVNA. Он подключается ко входу собранной LC-цепи, а к выходу цепляется безиндуктивный измерительный резистор, эмулирующий сопротивление реальной антенны.
- Анализатор предварительно калибруется перемычками стандарта OSL — обрыв, замыкание, нагрузка 50 Ом.
- На экране прибора включается отображение графика КСВ — SWR.
- Коэффициент стоячей волны КСВ вычисляется по формуле КСВ = [Umax + Umin] / [Umax — Umin]
- Если КСВ равен 1, это означает нулевое отражение мощности. Идеальная передача энергии.
- Сдвигая витки бескаркасной катушки отверткой, меняют индуктивность. Растяжение пружины снижает номинал в Генри, сжатие повышает.
- Вращением ротора переменного конденсатора график КСВ загоняется в минимальную точку ямы ровно на целевой частоте.
График на диаграмме Смита покажет физику процесса. Идеально настроенный контур стянет кривую импеданса строго в центр круга, где реактивное сопротивление X равно 0, а активное R равно 50 Ом. После настройки подстроечные элементы измеряются LC-метром, и вместо них в плату впаиваются постоянные высоковольтные компоненты с нужными параметрами.
Литература
Для глубокого погружения в конструирование высокочастотных трактов без использования симуляторов, рекомендуется изучить классические фундаментальные труды отечественных и зарубежных авторов:
- Рэд Э. Т. «Справочное пособие по высокочастотной схемотехнике» — лучшая практическая книга по конструированию приемных и передающих узлов, фильтров и усилителей.
- Гончаренко И. В. «Антенны КВ и УКВ» — фундаментальное описание процессов излучения, согласования и работы линий передачи.
- Бенковский З., Липинский Э. «Любительские антенны коротких и ультракоротких волн» — масса готовых чертежей, таблиц и решений по LC-согласованию.
- Бунин С. Г., Яйленко Л. П. «Справочник радиолюбителя-коротковолновика» — классика построения П-контуров для мощных передатчиков.
