Калькулятор фазированной антенной решетки

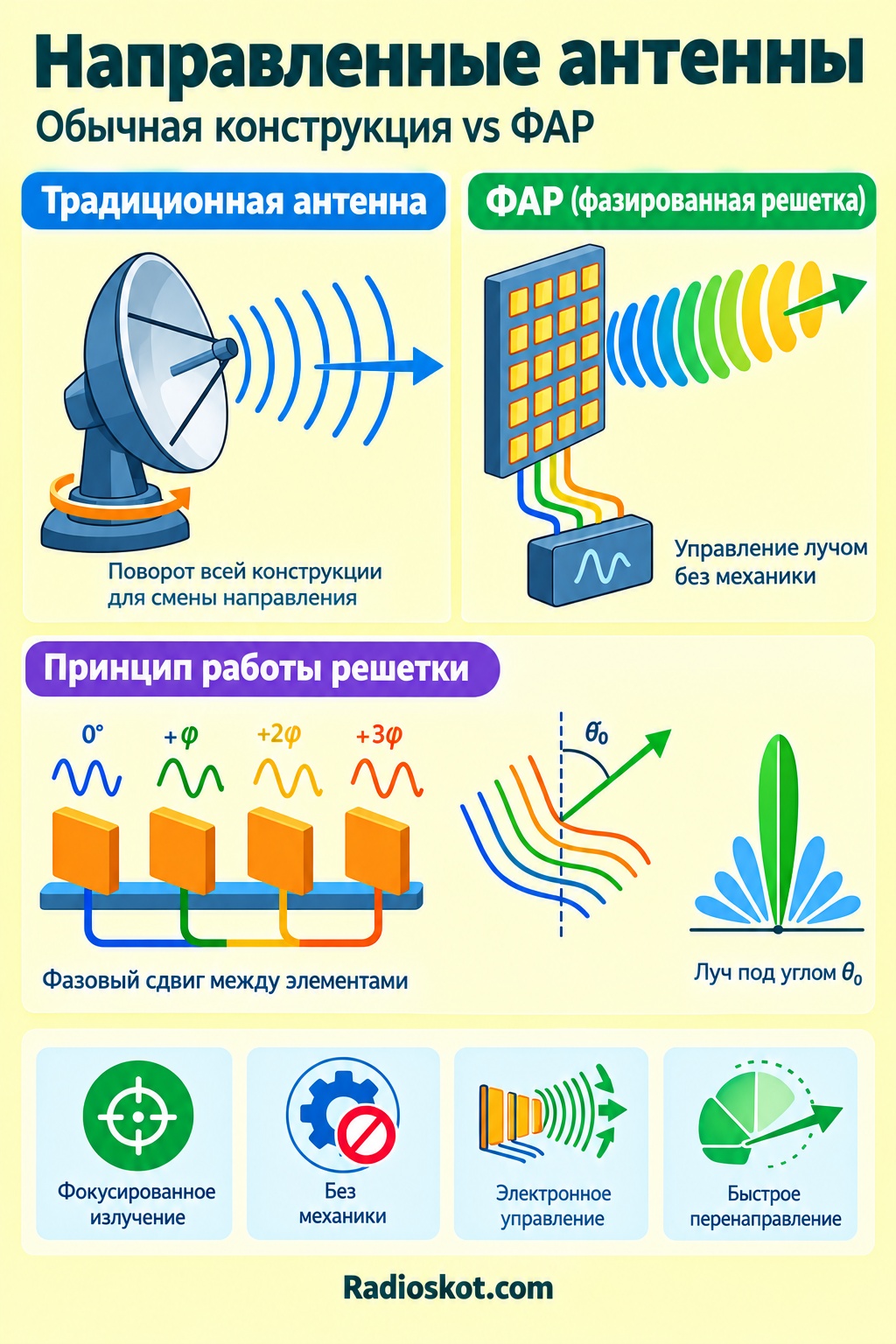

1. Физика формирования поля и принцип сканирования лучом в ФАР

Традиционные антенны направленного действия создают сфокусированное радиоизлучение за счет геометрической формы отражателя или пространственной конфигурации элементов. Для смена направления луча в такой системе требуется физический поворот всей конструкции с помощью опорно-поворотных устройств. Фазированная антенная решетка, сокращенно ФАР, формирует и перемещает радиолуч без использования механических узлов. Управление пространственным положением диаграммы направленности выполняется путем изменения фазовых сдвигов высокочастотного сигнала, подаваемого на элементы решетки.

📊 Антенная решетка представляет собой совокупность 2 или более излучающих элементов, расположенных в пространстве по определенному геометрическому закону. Излучателем может служить полуволновый диполь, патч-антенна, открытый конец волновода или щелевая структура. При подаче на все элементы высокочастотного сигнала с идентичной фазой электромагнитные волны складываются в пространстве. В результате интерференции образуется единый плоский фронт волны. Направление максимального излучения при синфазном питании всегда перпендикулярно плоскости раскрыва решетки.

Для поворота луча на заданный угол θ₀ относительно нормали к решетке требуется создать линейный фазовый набег вдоль всей структуры. Каждый последующий элемент должен получать сигнал с задержкой по фазе относительно предыдущего. Величина задержки фазы компенсирует разность хода волн в свободном пространстве. В результате конструктивная интерференция волн происходит под углом θ₀, а в остальных направлениях электромагнитные колебания взаимно гасятся.

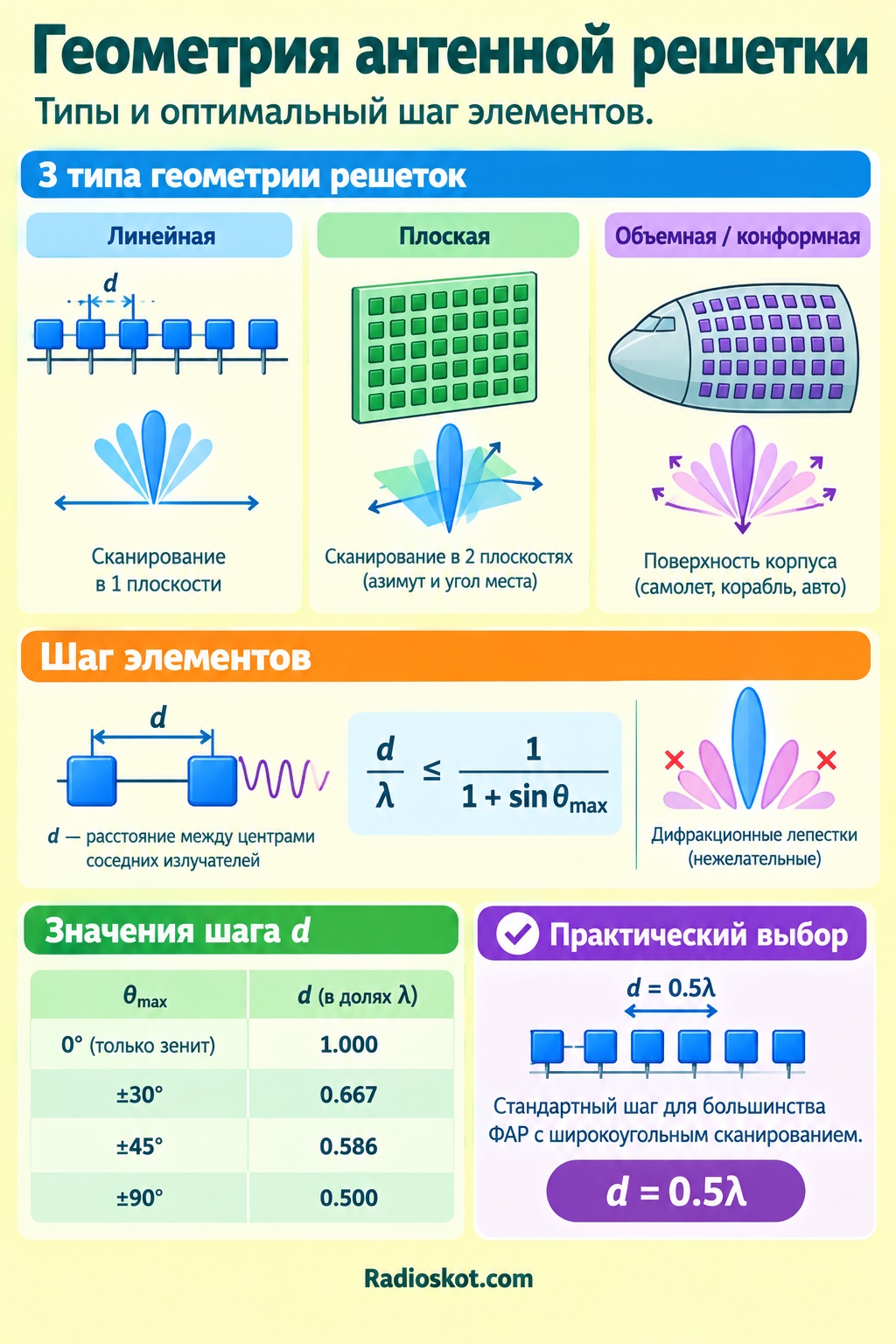

2. Геометрия антенных решеток и выбор шага между излучателями

Геометрическое расположение излучающих элементов определяет форму диаграммы направленности и возможности пространственного сканирования. Выделяют 3 основных типа геометрии решеток:

• Линейная решетка — элементы размещены вдоль 1 прямой линии. Сканирование осуществляется в 1 плоскости.
• Плоская решетка — элементы расположены на плоскости в виде прямоугольной, квадратной или гексагональной сетки. Позволяет управляемо отклонять радиолуч в 2 взаимно перпендикулярных плоскостях по азимуту и углу места.
• Объемная или конформная решетка — излучатели размещаются на криволинейной поверхности, повторяющей контуры корпуса летательного аппарата, корабля или автомобиля.

📏 Ключевым параметром при проектировании ФАР является расстояние d между центрами соседних излучателей. Этот шаг измеряется в долях длины волны λ. Если расстояние d выбрано слишком большим, в пространстве возникают побочные главные максимумы излучения, называемые дифракционными лепестками. Появление таких лепестков приводит к неконтролируемой потере мощности и снижению помехозащищенности системы.

Строгое математическое условие для полного исключения дифракционных максимумов при сканировании в секторе от -θ_max до +θ_max выражается неравенством:

d / λ ≤ 1 / 1 + sin θ_max

Для наглядности приведем конкретные значения шага d при различных максимальных углах сканирования:

• При работе только в зенит без сканирования, когда θ_max = 0 градусов, максимальный шаг d равен 1 * λ.
• При сканировании в секторе ±30 градусов шаг d не должен превышать 0.667 * λ.
• При сканировании в секторе ±45 градусов шаг d должен быть не более 0.586 * λ.
• При максимальном секторе сканирования ±90 градусов шаг d ограничивается величиной 0.5 * λ.

На практике стандартным выбором для большинства ФАР с широкоугольным сканированием является шаг d = 0.5 * λ. Такое расстояние гарантирует полное отсутствие дифракционных максимумов во всем рабочем секторе углов.

3. Множитель решетки и диаграмма направленности

Расчет диаграммы направленности ФАР базируется на теореме перемножения диаграмм. Итоговая напряженность поля E_total в любой точке дальнего поля равна произведению диаграммы направленности одиночного элемента E_elem и множителя решетки AF:

E_total = E_elem * AF

Множитель решетки AF для эквидистантной линейной структуры из N элементов с равными амплитудами питающих токов вычисляется по формуле:

AF = sin N * ψ * 0.5 / sin ψ * 0.5

В этой формуле обобщенная пространственная фаза ψ объединяет геометрию решетки, длину волны и фазовый набег между соседними элементами:

ψ = 2 * π * d / λ * sin θ + Δφ

Здесь θ — угол наблюдения относительно нормали к решетке, Δφ — сдвиг фазы между двумя соседними излучателями. Чтобы направить главный лепесток излучения под углом θ₀, необходимо свести обобщенную фазу ψ к 0. Из этого условия выводится фундаментальная формула расчета требуемого фазового сдвига Δφ:

Δφ = -2 * π * d / λ * sin θ₀

Если угол задан в градусах, а фазовый сдвиг рассчитывается в градусах, то формула принимает вид:

Δφ = -360 * d / λ * sin θ₀

Фаза n-го элемента решетки φ_n относительно 1-го элемента, принимаемого за базовый с нулевой фазой, определяется умножением порядкового номера на шаг фазового сдвига:

φ_n = n — 1 * Δφ

Коэффициент усиления идеальной решетки из N элементов с учетом коэффициента усиления одиночного излучателя G_elem рассчитывается по формуле:

G_total = G_elem + 10 * log₁₀ N

Ширина главного лепестка по уровню -3 дБ для линейной синфазной решетки приближенно оценивается выражением в радианах:

Θ_3dB = 0.886 * λ / N * d

Для перевода ширины луча из радиан в градусы полученное значение умножается на коэффициент 57.3.

4. Амплитудное распределение и управление уровнем боковых лепестков

При одинаковой амплитуде питающего тока на всех элементах решетки уровень 1-го и самого крупного бокового лепестка составляет -13.2 дБ относительно максимума главного излучения. В ряде радиолокационных и связных систем такой высокий уровень боковых лепестков недопустим, так как он создает восприимчивость к помехам и снижает скрытность работы.

📉 Для подавления боковых лепестков применяют спадающее амплитудное распределение — амплитуду тока на краях решетки делают меньше, чем в центре. Это достигается установкой аттенюаторов или настройкой коэффициентов деления в распределительной сети.

В практике проектирования антенн наибольшее распространение получили 4 классических типа амплитудных распределений:

• Равномерное распределение — обеспечивает максимальный коэффициент использования поверхности и минимальную ширину главного луча, но дает максимальный уровень боковых лепестков -13.2 дБ.
• Распределение Дольфа-Чебышева — позволяет зафиксировать строго заданный уровень боковых лепестков, например -30 дБ или -40 дБ, обеспечивая при этом минимально возможную ширину главного луча для данного уровня.
• Распределение Тейлора — оптимизировано для плоских и линейных решеток с плавным спаданием дальних боковых лепестков, что снижает чувствительность к допускам изготовления.
• Распределение Хэмминга или спадающее до уровня 0.08 на краях — снижает уровень 1-го бокового лепестка до -42.8 дБ при расширении главного луча в 1.35 раза.

Снижение уровня боковых лепестков всегда сопровождается 2 физическими эффектами: расширением главного луча и некоторой потерей коэффициента усиления решетки за счет уменьшения коэффициента использования поверхности.

5. Пошаговый практический пример расчета линейной ФАР на 2.4 ГГц

📝 Разберем подробный пример расчета параметров 8-элементной линейной решетки для системы беспроводной связи на частоте 2.4 ГГц. Необходимый сектор сканирования составляет ±30 градусов от нормали.

Шаг 1. Расчет длины волны в свободном пространстве. Скорость света c составляет 300000000 м/с. Рабочая частота f = 2400 МГц.

λ = 300 / 2400 = 0.125 м = 125 мм

Шаг 2. Выбор расстояния d между элементами. Для отсутствия побочных максимумов при сканировании до 30 градусов применим правило d / λ ≤ 1 / 1 + sin 30. Поскольку sin 30 равен 0.5, получаем d / λ ≤ 1 / 1.5 = 0.667. Для запаса надежности выберем стандартный шаг d = 0.5 * λ.

d = 0.5 * 125 = 62.5 мм

Шаг 3. Расчет геометрической длины раскрыва решетки L при N = 8 элементов.

L = 8 — 1 * 62.5 = 7 * 62.5 = 437.5 мм

Шаг 4. Расчет коэффициента усиления решетки. Если в качестве одиночного элемента используется патч-антенна с коэффициентом усиления G_elem = 6 дБи, то усиление решетки составит:

G_total = 6 + 10 * log₁₀ 8 = 6 + 9.03 = 15.03 дБи

Принимаем округленное практическое значение 15 дБи.

Шаг 5. Расчет ширины главного луча в синфазном режиме при θ = 0 градусов.

Θ_3dB = 0.886 * 125 / 8 * 62.5 = 110.75 / 500 = 0.2215 рад

Переводим в градусы: 0.2215 * 57.3 = 12.7 градусов.

Шаг 6. Расчет требуемого фазового сдвига Δφ для поворота луча на угол θ₀ = 30 градусов.

Δφ = -360 * 0.5 * sin 30 = -180 * 0.5 = -90 градусов

Шаг 7. Расчет распределения фаз по элементам решетки:

• Элемент 1: 0 градусов
• Элемент 2: -90 градусов
• Элемент 3: -180 градусов
• Элемент 4: -270 градусов, что эквивалентно +90 градусам
• Элемент 5: -360 градусов, что эквивалентно 0 градусов
• Элемент 6: -450 градусов, что эквивалентно -90 градусам
• Элемент 7: -540 градусов, что эквивалентно -180 градусам
• Элемент 8: -630 градусов, что эквивалентно +90 градусам

Шаг 8. Оценка расширения луча при отклонении на 30 градусов. При отклонении луча от нормали его эффективный раскрыв уменьшается пропорционально cos θ₀. Ширина луча под углом 30 градусов составит:

Θ_scan = 12.7 / cos 30 = 12.7 / 0.866 = 14.7 градусов

6. Справочные таблицы

В данном разделе приведены сводные справочники для быстрого выбора параметров решеток при инженерном проектировании.

Таблица 1. Сравнение основных типов амплитудных распределений

Тип распределения	Уровень боковых лепестков, дБ	Коэфф. расширения луча	Коэфф. использования поверхности
Равномерное	-13.2	1	1
Дольфа-Чебышева -20 дБ	-20	1.08	0.96
Дольфа-Чебышева -30 дБ	-30	1.21	0.88
Дольфа-Чебышева -40 дБ	-40	1.34	0.79
Тейлора -30 дБ	-30	1.18	0.91
Хэмминга	-42.8	1.35	0.74
Косинус на подставке	-23	1.15	0.92

Таблица 2. Зависимость параметров линейной ФАР от числа элементов N при шаге d = 0.5 * λ

Число элементов N	Прирост усиления, дБ	Ширина луча в зените, град	Ширина луча при сканировании 45 град
2	3.01	50.8	71.8
4	6.02	25.4	35.9
8	9.03	12.7	18.0
16	12.04	6.35	8.98
32	15.05	3.17	4.49
64	18.06	1.59	2.24
128	21.07	0.79	1.12

Таблица 3. Допустимый шаг излучателей d / λ в зависимости от сектора сканирования

Сектор сканирования ±θ, град	Макс. допустимый шаг d / λ	Реком. практический шаг d / λ
0	1.0	0.75
15	0.794	0.7
30	0.667	0.6
45	0.586	0.53
60	0.536	0.5
75	0.509	0.48
90	0.5	0.45

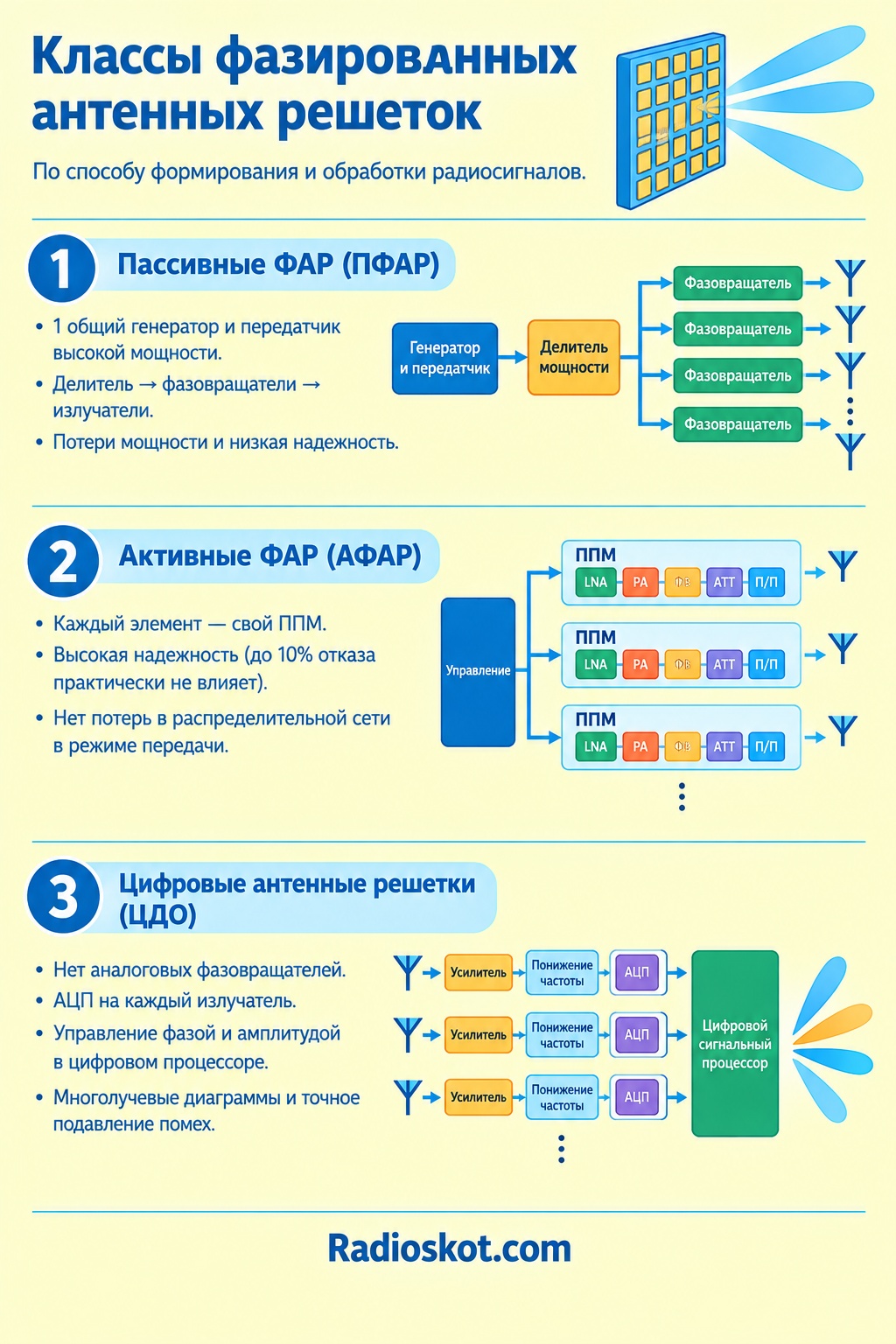

7. Классификация и архитектуры: ПФАР, АФАР и ЦДО

По способу формирования и обработки радиосигналов фазированные антенные решетки подразделяются на 3 основных класса:

1. Пассивные ФАР, обозначаемые ПФАР. В пассивных решетках используется 1 общий высокочастотный генератор и передатчик высокой мощности. Сформированный сигнал делится распределительной сетью на N каналов и поступает на управляемые фазовращатели, установленные перед каждым излучателем. Ключевым недостатком ПФАР являются существенные потери мощности в фазовращателях и делителях, а также низкая надежность — выход из строя общего передатчика приводит к отказу всей системы.
2. Активные ФАР, обозначаемые АФАР. В активных решетках каждый излучающий элемент оснащается собственным приемопередающим модулем, сокращенно ППМ. В состав каждого ППМ входят малошумящий усилитель приема, усилитель мощности передачи, дискретный фазовращатель, аттенюатор и переключатель прием-передача. АФАР обладает высокой надежностью, так как выход из строя до 10 процентов ППМ практически не влияет на работоспособность антенны. Потери в распределительной сети в режиме передачи отсутствуют, поскольку усиление сигнала происходит непосредственно перед излучателем.
3. Цифровые антенные решетки или системы с цифровым диаграммообразованием, сокращенно ЦДО. В таких архитектурах аналоговые фазовращатели отсутствуют. Сигнал с каждого излучателя после усиления и понижения частоты оцифровывается индивидуальным аналогово-цифровым преобразователем. Управление фазой и амплитудой осуществляется математически в цифровом сигнальном процессоре. ЦДО позволяет одновременно формировать многолучевые диаграммы направленности и с высокой точностью подавлять помехи в цифровом виде.

8. Разрядность фазовращателей и влияние ошибок квантования

В реальных системах управления ФАР применяются цифровые дискретные фазовращатели. Фаза меняется не непрерывно, а дискретными шагами, определяемыми разрядностью фазовращателя B bit. Минимальный дискрет фазы Δφ_min вычисляется по формуле:

Δφ_min = 360 / 2^B

Связь между разрядностью и дискретом фазы выглядит следующим образом:

• 3-битный фазовращатель: шаг фазы равен 45 градусов.
• 4-битный фазовращатель: шаг фазы равен 22.5 градусов.
• 5-битный фазовращатель: шаг фазы равен 11.25 градусов.
• 6-битный фазовращатель: шаг фазы равен 5.625 градусов.

Ошибки квантования фазы приводят к 2 неприятным последствиям: смещению фактического угла луча от заданного значения и повышению фонового уровня боковых лепестков. Средний уровень фона ошибок квантования для N-элементной решетки с B-битным фазовращателем оценивается выражением:

σ² = π² / 3 * 2^{2 * B} * N

На практике применение 6-битных фазовращателей позволяет снизить влияние ошибок квантования до пренебрежимо малого уровня, сравнимого с технологическими погрешностями монтажа.

9. Эффект взаимной связи излучателей и рассогласование

📊 При плотном расположении излучателей на расстоянии 0.5 * λ между ними возникает сильное взаимное электромагнитное влияние, называемое взаимной связью. Излучение 1-го элемента наводит ток в соседних излучателях, что изменяет их входное сопротивление.

Взаимное влияние приводит к следующим эффектам:

• Изменение коэффициента отражения и согласования элементов при отклонении луча. В некоторых случаях при больших углах сканирования возникает эффект слепоты решетки, когда вся подводимая мощность отражается обратно в генератор.
• Искажение формы диаграммы направленности одиночного элемента в составе решетки по сравнению с его изолированным состоянием.
• Необходимость применения методов взаимной компенсации или использования калибровки с изменением матриц амплитудно-фазовых распределений.

Для предотвращения эффекта слепоты решетки применяют элементы с определенной формой диаграммы направленности, сглаживающей взаимные переотражения, а также вводят пассивные согласующие экраны или канавки в металлических экранах.

10. Рекомендуемая литература

Для глубокого изучения теории и практического проектирования ФАР рекомендуется обратиться к фундаментальным русскоязычным монографиям и учебникам:

• Воскресенский Д. И., Гостюхин В. Л., Филиппов В. М. Антенны и устройства СВЧ. Проектирование фазированных антенных решеток. Издательство Радио и связь, 1994.
• Самойленко В. И., Шишов Ю. А. Управление фазированными антенными решетками. Издательство Радио и связь, 1983.
• Марков Г. Т., Сазонов Д. М. Антенны. Учебник для студентов радиотехнических специальностей вузов. Издательство Энергия, 1975.
• Воскресенский Д. И. Устройства СВЧ и антенны. Учебник для вузов. Издательство Радиотехника, 2006.
• Вендик О. Г. Антенны с немеханическим движением луча. Издательство Советское радио, 1965.
• Шифрин Я. С. Вопросы статистической теории антенн. Издательство Советское радио, 1970.
• Бахрах Л. Д., Кременецкий С. Д. Синтез излучающих систем. Издательство Советское радио, 1974.
