Онлайн расчёт магнитной индукции для нескольких вариантов проводников. Для наглядности, результаты в калькуляторе выводятся сразу в нескольких единицах: Тл, мТл, мкТл, Гс. Магнитное поле — одна из фундаментальных форм проявления материи, наряду с электрическим полем. Оно возникает вокруг движущихся электрических зарядов, то есть вокруг токов, и проявляется через действие на другие движущиеся заряды или магнитные моменты.
Представить его можно с помощью силовых линий, которые всегда замкнуты, в отличие от электрических полей. Чем гуще эти линии, тем сильнее поле в данной точке. Сила взаимодействия магнитного поля с зарядом проявляется через силу Лоренца. Но гораздо чаще на практике встречается взаимодействие магнитного поля с проводниками, по которым течёт ток.

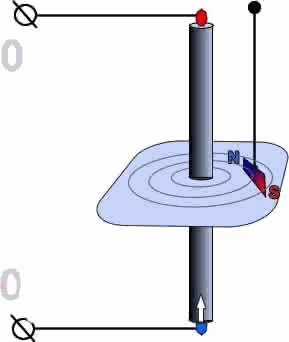

- Например, вокруг длинного прямого проводника магнитное поле образует концентрические окружности. Чем ближе к проводу, тем сильнее магнитное поле, а на расстоянии уменьшается обратно пропорционально.
- Особое место занимает магнитное поле внутри катушки с током, или соленоида. Внутри длинного соленоида магнитное поле почти однородное. Именно это свойство используется во многих устройствах: электромагнитах, динамиках, реле, трансформаторах.
- Ещё интереснее ситуация с магнитным полем в замкнутом проводнике в виде витка или кольца. В центре такого кольца создаётся сравнительно сильное магнитное поле, направление которого определяется правилом правой руки. Это свойство используется в магнитных антеннах и датчиках.
Связь между изменяющимся магнитным полем и электрическим током описывает закон электромагнитной индукции Фарадея. Согласно этому закону, при изменении магнитного потока через контур возникает ЭДС (электродвижущая сила). Возникающий ток всегда направлен так, чтобы препятствовать изменению магнитного потока — это правило Ленца.
На макроуровне эти явления лежат в основе генераторов переменного тока, электромагнитных тормозов, систем беспроводной передачи энергии. А на микроуровне именно благодаря этим процессам работают микрофоны, индукционные плиты, даже магнитные системы в старых жёстких дисках.
👉 Магнитная индукция измеряется в теслах, но в технической литературе до сих пор часто встречается единица гаусс. Один тесла — очень большая величина, соответствующая сильным промышленным магнитным полям, в то время как поля, с которыми сталкивается человек в повседневной жизни, обычно выражаются в микротеслах или милитеслах.
Эти явления кажутся сложными, но именно они позволяют превращать движение в электричество, и наоборот — электричество в движение. Электрогенераторы, электродвигатели, трансформаторы — всё это воплощение теории магнитных полей на практике.
1. Прямолинейный проводник с током
Магнитная индукция на расстоянии \(r\) от длинного прямого проводника определяется по формуле:
$$
B = \frac{\mu_0 I}{2\pi r}
$$
где:
- \(B\) — магнитная индукция (Тл);
- \(\mu_0 = 4\pi \cdot 10^{-7} \, \mathrm{Гн/м}\) — магнитная постоянная;
- \(I\) — сила тока в проводнике (А);
- \(r\) — расстояние до точки измерения (м).
2. Ток в круглой петле (проводник, согнутый в кольцо)
В центре круглой петли радиусом \(R\) магнитная индукция рассчитывается так:
$$
B = \frac{\mu_0 I}{2R}
$$
где:
- \(R\) — радиус петли (м);
- остальные обозначения — как выше.
3. Соленоид (катушка)
Внутри длинного соленоида магнитная индукция определяется формулой:
$$
B = \mu_0 n I
$$
или в развернутом виде:
$$
B = \mu_0 \cdot \frac{N}{L} \cdot I
$$
где:
- \(n = \frac{N}{L}\) — число витков на единицу длины (витков/м);
- \(N\) — общее число витков;
- \(L\) — длина соленоида (м);
- \(I\) — сила тока (А).
Примеры расчётов магнитной индукции
Пример 1. Прямолинейный проводник
Условие: Через длинный прямолинейный провод течёт ток силой \( I = 5 \, \mathrm{А} \). Найти магнитную индукцию на расстоянии \( r = 0.02 \, \mathrm{м} \).
Решение:
$$
B = \frac{4\pi \cdot 10^{-7} \cdot 5}{2\pi \cdot 0.02} = 5 \cdot 10^{-5} \, \mathrm{Тл}
$$
Ответ: \( B = 0.00005 \, \mathrm{Тл} = 0.05 \, \mathrm{мТл} = 0.5 \, \mathrm{Гс} \)
Пример 2. Ток в круглой петле
Условие: Ток \( I = 3 \, \mathrm{А} \) течёт по круговой петле радиусом \( R = 0.1 \, \mathrm{м} \). Найти магнитную индукцию в центре петли.
Решение:
$$
B = \frac{4\pi \cdot 10^{-7} \cdot 3}{2 \cdot 0.1} = 6.2832 \cdot 10^{-6} \, \mathrm{Тл}
$$
Ответ: \( B = 6.28 \cdot 10^{-6} \, \mathrm{Тл} = 0.0628 \, \mathrm{Гс} \)
Пример 3. Магнитная индукция внутри соленоида
Условие: Соленоид длиной \( L = 0.5 \, \mathrm{м} \) содержит \( N = 1000 \) витков. Через него течёт ток \( I = 2 \, \mathrm{А} \). Найти магнитную индукцию внутри соленоида.
Решение:
$$
n = \frac{N}{L} = \frac{1000}{0.5} = 2000 \, \mathrm{витков/м}
$$
$$
B = 4\pi \cdot 10^{-7} \cdot 2000 \cdot 2 = 5.0265 \cdot 10^{-3} \, \mathrm{Тл}
$$
Ответ: \( B = 0.00503 \, \mathrm{Тл} = 5.03 \, \mathrm{мТл} = 50.3 \, \mathrm{Гс} \)
Таблица перевода единиц магнитной индукции
| Единица измерения | Обозначение | Соответствует |
|---|---|---|
| Тесла | Тл | 1 Тл = 10 000 Гс |
| Милитесла | мТл | 1 мТл = 10 Гс |
| Микротесла | мкТл | 1 мкТл = 0.01 Гс |
| Гаусс | Гс | 1 Гс = 0.0001 Тл |
Перевод единиц измерения магнитной индукции:
- \(1 \, \mathrm{Тл} = 10^3 \, \mathrm{мТл} = 10^6 \, \mathrm{мкТл} = 10^4 \, \mathrm{Гс}\)
Таблица магнитной индукции в различных устройствах и явлениях:
| Источник | Индукция | Единицы |
|---|---|---|
| Магнитное поле Земли (среднее) | ≈ 50 | мкТл |
| Электропровод внутри квартиры (на расстоянии 1 см) | ≈ 0.2 – 2 | мкТл |
| Динамик смартфона / наушников | ≈ 1 – 5 | мТл |
| Постоянный магнит (неодимовый, бытовой) | ≈ 100 – 300 | мТл |
| МРТ (мощные медицинские томографы) | 1.5 – 3 | Тл |
| Лабораторные электромагниты | до 10 | Тл |
| Поверхность Солнца | ≈ 0.1 – 0.4 | Тл |
| Солнечные пятна | ≈ 0.3 – 0.5 | Тл |
| Пульсары (нейтронные звёзды) | до 10⁸ | Тл |
Интересные факты:
- На кухне холодильный магнит ≈ 5–50 мТл.
- Электропровода рядом с приборами могут создавать локальные поля до 10 мкТл.
- Магнитное поле Земли достаточно слабое, но именно оно защищает нас от космического излучения.
Больше интересной теории по данной теме можете узнать из справочника по электромагнитам.
