Онлайн калькулятор поможет быстро определить значение индуктивности катушки (в микрогенри) по цветным полосам или цифровому коду. Вы можете выбрать тип маркировки — цветовая (три полосы с цветами) или цифровая (три цифры). Калькулятор преобразует код в значение индуктивности и обратно, отображая результат в удобных единицах.
Как устроена маркировка индуктивностей

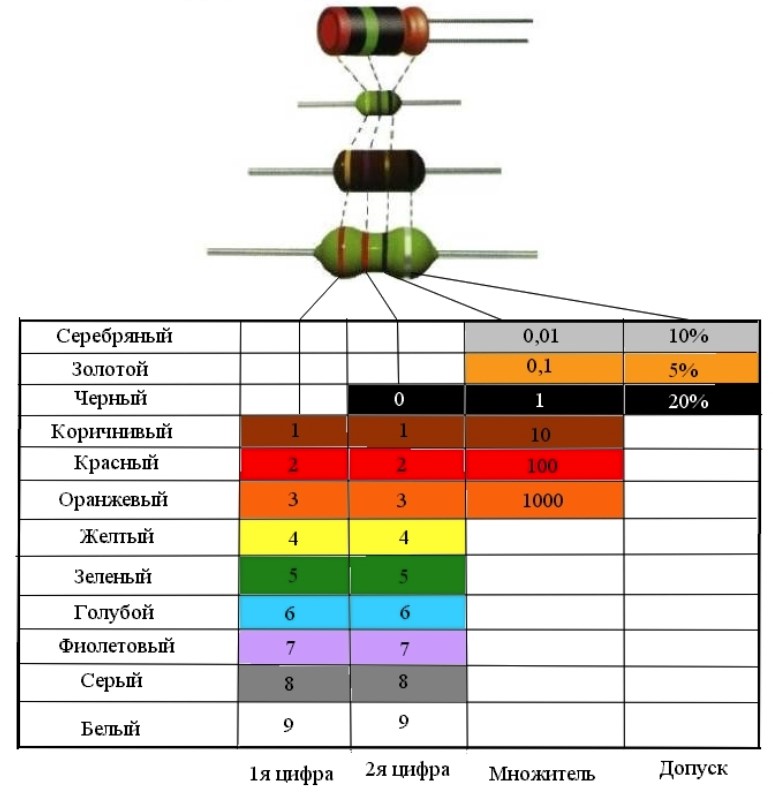

Цветовая маркировка (3 полосы)
- 1-я и 2-я полосы — две значащие цифры (0–9)
- 3-я полоса — множитель (степень десяти)
Цифровая маркировка (3 цифры)
- Первые две цифры — значащие цифры
- Третья цифра — степень десяти (множитель)
Пример: код 104 означает 10 × 10⁴ нГн = 100000 нГн = 100 мкГн.
Перевод кода в значение индуктивности
Для вычисления значения используйте формулу:
Индуктивность (нГн) = (первая цифра × 10 + вторая цифра) × 10множитель
Далее переводим из наногенри в микрогенри:
Индуктивность (мкГн) = Индуктивность (нГн) / 1000
Пример конвертации кода 100
- Значащие цифры: 1 и 0 → 10
- Множитель: 0 → ×1
- Итого: 10 × 1 = 10 нГн → 10 / 1000 = 0.01 мкГн
Внимание! По ГОСТу так, но в этом калькуляторе делаем 100 = 10 мкГн для удобства и реальных значений.
| Обозначение | Название | Перевод в Генри |
|---|---|---|
| 1 Гн | Генри | 1 Гн |
| 1 мГн | Миллигенри | 0.001 Гн |
| 1 мкГн | Микрогенри | 0.000001 Гн |
| 1 нГн | Наногенри | 0.000000001 Гн |
| 1 пГн | Пикогенри | 0.000000000001 Гн |
| 1 кГн | Килогенри | 1000 Гн |
| 1 МГн | Мегагенри | 1 000 000 Гн |
Перевод значения индуктивности в маркировку
Если у вас есть значение индуктивности, например, 47 мкГн, калькулятор поможет подобрать цифровой код и цветовую маркировку:
- Умножаем мкГн на 1000 → 47000 нГн
- Определяем первые две значащие цифры и множитель
- 47 × 10³ → код 473
Цветовые полосы для этого кода будут:
- Желтый (4)
- Фиолетовый (7)
- Оранжевый (3)
Цветовая маркировка → Значение
| Полоса 1 | Полоса 2 | Множитель | Индуктивность (мкГн) |
|---|---|---|---|
| Коричневый (1) | Чёрный (0) | Чёрный (0) | 10 мкГн |
| Красный (2) | Чёрный (0) | Коричневый (1) | 200 мкГн |
| Зелёный (5) | Синий (6) | Оранжевый (3) | 56000 мкГн (56 мГн) |
Цифровой код → Значение
- 100 → 10 мкГн (по упрощённой логике калькулятора)
- 472 → 47 × 10² нГн = 4700 нГн = 4.7 мкГн
- 560 → 56 × 10⁰ нГн = 56 нГн = 0.056 мкГн
- 683 → 68 × 10³ нГн = 68000 нГн = 68 мкГн
Значение → Цифровой код и цветовая маркировка
- 10 мкГн → код 100, цвета: коричневый, чёрный, чёрный
- 47 мкГн → код 473, цвета: жёлтый, фиолетовый, оранжевый
- 56000 мкГн (56 мГн) → код 563, цвета: зелёный, синий, оранжевый
Таблица цифро-буквенных маркировок индуктивностей
| Маркировка | Значение | Допуск |
|---|---|---|
| 2N2D | 2,2 нГн | ±0,3 нГн |
| 22N | 22 нГн | ±не указан |
| R10M | 0,10 мкГн | ±20% |
| R15M | 0,15 мкГн | ±20% |
| R22M | 0,22 мкГн | ±20% |
| R33M | 0,33 мкГн | ±20% |
| R47M | 0,47 мкГн | ±20% |
| R68M | 0,68 мкГн | ±20% |
| 1R2K | 1,2 мкГн | ±10% |
| 2R2K | 2,2 мкГн | ±10% |
| 3R3K | 3,3 мкГн | ±10% |
| 4R7K | 4,7 мкГн | ±10% |
| 6R8K | 6,8 мкГн | ±10% |
| 100K | 10 мкГн | ±10% |
| 150K | 15 мкГн | ±10% |
| 220K | 22 мкГн | ±10% |
| 330K | 33 мкГн | ±10% |
| 470K | 47 мкГн | ±10% |
| 680K | 68 мкГн | ±10% |
| 101K | 100 мкГн | ±10% |
| 151K | 150 мкГн | ±10% |
| 221K | 220 мкГн | ±10% |
| 331K | 330 мкГн | ±10% |
| 471J | 470 мкГн | ±10% |
| 681J | 680 мкГн | ±10% |
| 102 | 1000 мкГн (1 мГн) | ±10% |
| 103 | 10 мГн | ±10% |
| 104 | 100 мГн | ±10% |
Советы и рекомендации
- Внимательно вводите цифровой код — он должен быть именно из трёх цифр.
- При использовании цветовой маркировки учитывайте, что иногда цвета на корпусе катушки могут быть выгоревшими или с небольшими оттенками.
- Данный калькулятор использует упрощённую модель, где 100 = 10 мкГн, а не классический ГОСТ, чтобы обеспечить удобство практического использования.
- Для значений индуктивности меньше 1 мкГн результат будет отображен в нГн, а для больших — в мГн или Генри.
Часто задаваемые вопросы
- Можно ли ввести значение с запятой? Да, калькулятор понимает десятичные значения с точкой или запятой.
- Что делать, если цвет полос не совпадает с табличными значениями? В таком случае попробуйте использовать цифровой код или уточнить маркировку в документации к катушке.
Больше полезной информации по дросселям и катушкам, в том числе подробные таблицы алфавитно-цифровой кодировки, читайте в этом справочнике.
