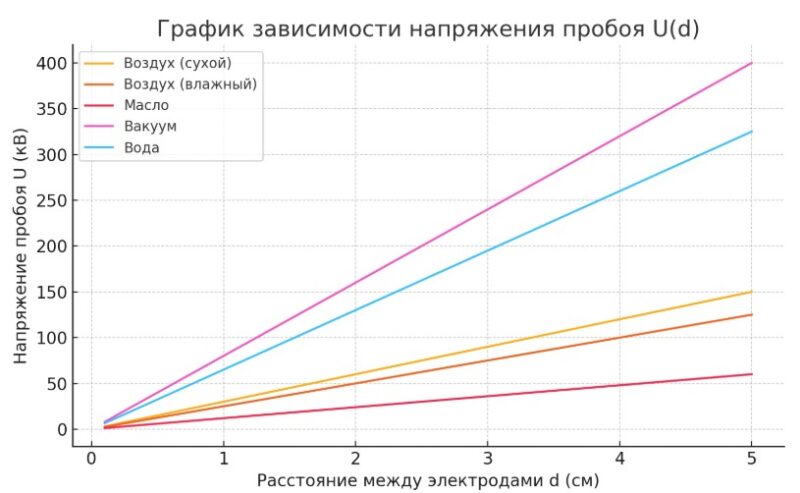

Напряжение пробоя — это минимальный уровень вольт, при котором в диэлектрике (изоляционной среде) возникает электрический пробой, то есть разряд, превращающий изолятор в проводник. Оно напрямую связано с электрической прочностью среды — максимально допустимым электрическим полем без пробоя. Калькулятор поможет автоматически сконвертировать расстояние в киловольты и наоборот, а также построит график данной зависимости.
Формула расчёта электропробоя
Связь между напряжением пробоя \(U\), расстоянием между электродами \(d\) и электрической прочностью среды \(E\) описывается формулой:
$$
U = E \cdot d
$$
или, в обратной форме, для расчёта расстояния:
$$
d = \frac{U}{E}
$$
где:
- \(U\) — напряжение пробоя в кВ,
- \(d\) — расстояние между электродами в см,
- \(E\) — электрическая прочность среды в кВ/см.
Электрическая прочность — это важнейшее свойство любого диэлектрического материала, которое определяет его способность выдерживать воздействие электрического поля без пробоя. Когда напряжённость электрического поля превышает предел прочности материала, происходит пробой — возникает электрический разряд, сопровождающийся потерей изоляционных свойств. В случае газов это может быть искра или дуга, в твёрдых и жидких диэлектриках — термическое разрушение, перегрев и повреждение структуры.
Эта характеристика напрямую зависит от природы материала, температуры, влажности, давления и других факторов. Например, воздух обладает сравнительно низкой электрической прочностью, поэтому в высоковольтных устройствах часто используют специальные изоляционные жидкости или твёрдые диэлектрики с гораздо более высокими пределами. Масло, применяемое в трансформаторах, не только увеличивает электрическую прочность, но и служит для охлаждения. Твёрдые материалы, такие как слюда, фарфор, эпоксидные компаунды, стеклотекстолит, применяются в конструкциях, где необходима высокая надёжность и компактность.
Кабельные изоляционные материалы также имеют различные значения электрической прочности. Например, ПВХ (поливинилхлорид), широко применяемый в бытовой электропроводке, способен выдерживать около 20–40 кВ/мм. Полиэтилен высокой плотности, используемый в силовых кабелях, может иметь прочность выше 50 кВ/мм. Это означает, что при толщине изоляции всего в один миллиметр такой кабель может выдерживать десятки киловольт, не подвергаясь пробою.

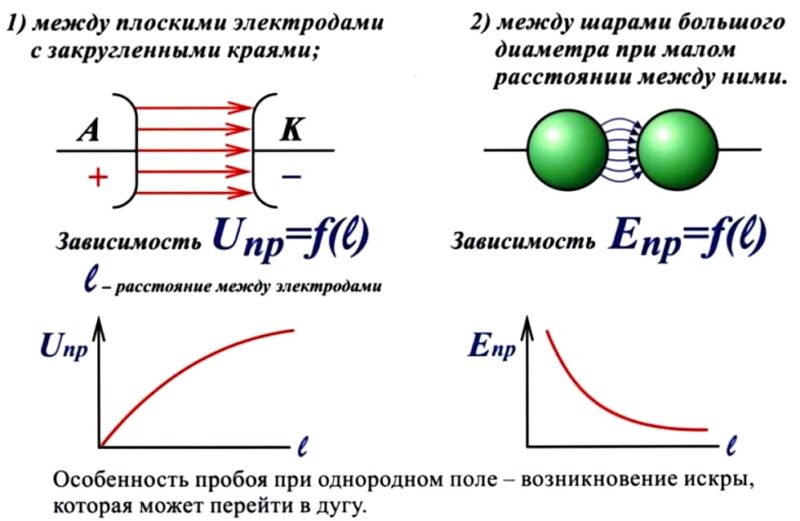

Кроме самой изоляции, важно учитывать и форму проводников, так как острые кромки и неровности усиливают локальную напряжённость поля. По этой причине в высоковольтных системах тщательно следят за геометрией и обрабатывают поверхности, чтобы избежать нежелательных разрядов. Также важно понимать, что со временем диэлектрики стареют — под действием тепла, влаги, ультрафиолета и электрического напряжения они постепенно теряют свои изоляционные свойства. Поэтому в расчётах всегда закладывают запас прочности и используют защитные меры, такие как контроль температуры, надёжная герметизация, замена компонентов по сроку службы.
Типичные значения электрической прочности:
| Материал / Среда | Электропрочность \(E\), кВ/мм | Примерное значение в кВ/см |
|---|---|---|
| Воздух (сухой) | 0.3 | 30 |
| Воздух (влажный) | 0.25 | 25 |
| Масло трансформаторное | 0.15 | 15 |
| Вакуум | 0.008 | 0.8 |
| Вода (дистиллированная) | 0.7 | 70 |
| ПВХ (поливинилхлорид) | 20–40 | 2000–4000 |
| ПЭ (полиэтилен) | 20–50 | 2000–5000 |
| Резина | 10–30 | 1000–3000 |
| Фторопласт (PTFE, тефлон) | 60–100 | 6000–10000 |
| Слюда | 100–200 | 10000–20000 |
Примечания:
- Электрическая прочность зависит от давления, температуры, влажности и состояния поверхности электродов.
- Для переменного тока (AC) значения могут отличаться от приведённых для постоянного тока (DC).
- В реальных условиях рекомендуется закладывать запас прочности — практическое рабочее напряжение должно быть значительно ниже напряжения пробоя.
Понимание принципов пробоя и знание электропрочности различных материалов необходимо при проектировании безопасных электрических систем, особенно там, где задействованы высокие напряжения или компактные компоненты. Более подробно про различные типы изоляции и особенности их устойчивости можете почитать в справочнике по кабелям.
