Калькулятор соединений индуктивностей

Онлайн-программа для прецизионного расчета эквивалентной индуктивности сложных цепей, состоящих из множества катушек (дросселей), соединенных последовательно, параллельно или по сложным комбинированным схемам. В отличие от упрощенных инструментов, данный калькулятор использует матричный метод узловых потенциалов. Это позволяет не просто узнать общую индуктивность, но и увидеть, как именно распределяется заданный вами входной ток между ветвями схемы. Вы задаете рабочий ток системы, а алгоритм вычисляет падение «виртуального напряжения» и индивидуальные токи для каждого компонента.

Такой подход критически важен при проектировании мощных фильтров, многофазных преобразователей и высокочастотных контуров, где необходимо контролировать ток насыщения каждого отдельного дросселя. Вместо ручного пересчёта сложных схем вы получаете быстрый автоматический результат с визуализацией структуры соединений и подробной аналитической таблицей.

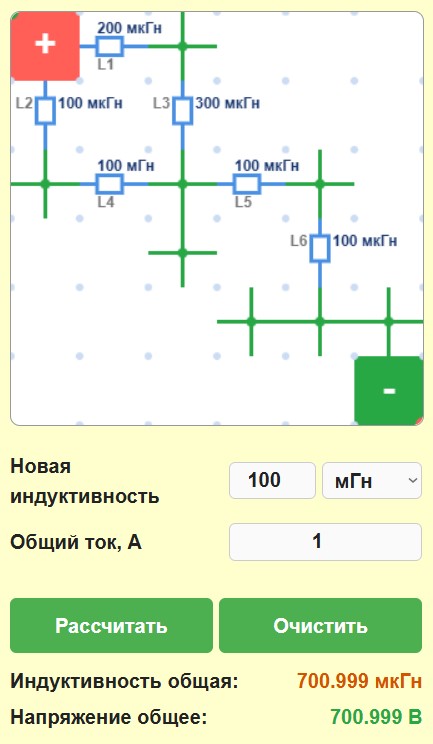

Инструкция: Добавляйте катушки и блоки соединений (последовательные или параллельные) в любое количество и на любом уровне вложенности. Указывайте их индуктивность и единицы измерения (нГн, мкГн, мГн, Гн), а также входной ток для анализа токораспределения.

Почему задаем ток, а не напряжение?

В классических задачах на резисторы мы привыкли оперировать напряжением как первичным фактором. Но в мире индуктивностей ток является первичным физическим параметром. Главный ограничивающий фактор любого дросселя — это ток насыщения. Если через катушку проходит ток, превышающий расчетный, магнитный сердечник входит в состояние насыщения, его магнитная проницаемость падает, а вместе с ней резко падает и индуктивность. Это превращает дроссель в обычный кусок провода, что в импульсных схемах ведет к катастрофическим последствиям.

Данный калькулятор позволяет:

• Задать реальный рабочий ток вашей будущей схемы.
• Увидеть, не перегружена ли конкретная ветвь в параллельном соединении.
• Оценить «энергетический вклад» каждого элемента через расчетное падение потенциала.
• Сбалансировать схему так, чтобы ни один компонент не вышел за рамки ОБР (области безопасной работы).

Физический смысл расчетного напряжения

Многих пользователей смущает появление вольт в результатах для индуктивных элементов в цепи постоянного тока. Давайте разберемся. В данном калькуляторе расчетное напряжение — это математический эквивалент «напора», который требуется системе, чтобы протолкнуть заданный вами ток через суммарную индуктивность схемы.

Программа использует аналогию с законом Ома. Поскольку для индуктивности связь между потокосцеплением и током описывается формулой

$$\Psi = L \cdot I$$

а напряжение (ЭДС самоиндукции) пропорционально скорости изменения тока, то в статическом расчетном модуле мы принимаем L как аналог сопротивления. Таким образом:

$$U_{total} = I_{input} \cdot L_{total}$$

Чем выше общая индуктивность при фиксированном токе, тем выше будет это расчетное значение. Это помогает наглядно сравнить реактивное сопротивление различных участков цепи в динамике.

Теоретическая база и формулы расчёта

Расчет индуктивностей подчиняется тем же топологическим законам, что и расчет сопротивлений резисторов, так как оба этих параметра описывают линейную зависимость в электрической цепи (при условии отсутствия магнитной связи между катушками).

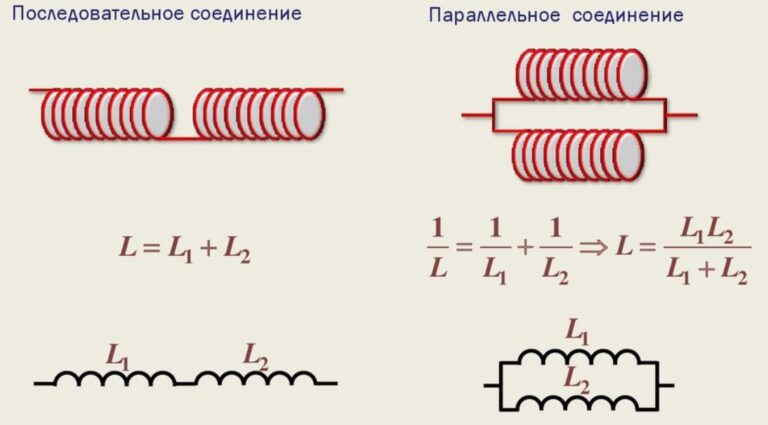

1. Последовательное соединение

При последовательном соединении ток, протекающий через все катушки, идентичен. Общая индуктивность равна сумме всех индуктивностей. Это решение часто применяется, когда нужно получить номинал, которого нет в стандартном ряду, или распределить тепловую нагрузку и напряжение между несколькими корпусами.

$$L_{\text{экв}} = L_1 + L_2 + \dots + L_n$$

При этом общее расчетное напряжение распределяется пропорционально номиналам: на катушке с наибольшей индуктивностью будет зафиксировано самое высокое падение потенциала.

2. Параллельное соединение

Параллельное включение используется для увеличения суммарного тока, который может выдержать цепь (ток делится между ветвями), и для снижения общей индуктивности. Здесь напряжение на всех параллельных ветвях одинаково, а ток делится обратно пропорционально индуктивности каждой ветви.

$$\frac{1}{L_{\text{экв}}} = \frac{1}{L_1} + \frac{1}{L_2} + \dots + \frac{1}{L_n}$$

Для двух катушек формула упрощается:

$$L_{\text{экв}} = \frac{L_1 \cdot L_2}{L_1 + L_2}$$

Математический алгоритм: Метод узловых потенциалов

Для решения сложных «паутин» соединений с неограниченной вложенностью калькулятор строит систему линейных алгебраических уравнений (СЛАУ). Каждому узлу на схеме присваивается потенциал Vi. Для каждой ветви между узлами i и j с индуктивностью L записывается уравнение баланса токов.

Программа формирует матрицу проводимостей (где роль проводимости G играет величина 1/L) и решает её относительно вектора заданных токов. Это позволяет корректно обсчитывать схемы, которые невозможно свести к простым последовательно-параллельным эквивалентам, например, мостовые соединения индуктивностей.

Единицы измерения индуктивности

Практические примеры расчетов

Пример 1: Г-образный фильтр питания

Допустим, у вас есть основная катушка L1 = 100 мкГн, за которой следует блок из двух параллельных дросселей по 50 мкГн для фильтрации высокочастотных помех в разных каналах.

• Параллельный блок: Lпар = (50 * 50) / (50 + 50) = 25 мкГн.
• Общая индуктивность: Lобщ = 100 + 25 = 125 мкГн.
• Если задать ток 4 А, калькулятор покажет, что через L1 проходят все 4 А, а в параллельном блоке ток разделится по 2 А на каждую катушку.

Пример 2: Расширение рабочего тока

Вам нужно обеспечить индуктивность 330 мкГн при токе 10 А, но у вас есть только дроссели на 5 А. Соединив два одинаковых дросселя параллельно, вы получите индуктивность в два раза меньше 165 мкГн, но суммарный допустимый ток возрастет до 10 А. Чтобы вернуть номинал к 330 мкГн, потребуется собрать схему из четырех таких дросселей (две параллельные ветки по два последовательных дросселя в каждой). А программа сразу подтвердит правильность такой структуры.

Нюансы проектирования реальных индуктивных узлов

При использовании результатов расчёта важно учитывать физические факторы, которые остаются «за бортом» идеальной математической модели:

1. Активное сопротивление (DCR): Реальный провод имеет сопротивление. При последовательном соединении десятка катушек их суммарное DCR может стать значительным, вызывая падение напряжения и нагрев.
2. Взаимная индукция: Если катушки расположены близко, их магнитные поля пересекаются. Коэффициент связи $k$ может изменить итоговую индуктивность как в большую, так и в меньшую сторону. Разносите дроссели или располагайте их оси под углом 90 градусов друг к другому.
3. Паразитная емкость (EPC): Каждая катушка обладает собственной емкостью между витками. На высоких частотах это может привести к параллельному резонансу, превращая дроссель в изолятор.
4. Ток насыщения сердечника: Никогда не превышайте его. Используйте данные из таблицы калькулятора, чтобы сопоставить расчетный ток в ветви с паспортными данными вашего компонента.

Возможности интерфейса

• Гибкая топология: Создавайте структуры любой сложности, вкладывая параллельные блоки в последовательные и наоборот.
• Мгновенный экспорт: Все результаты, включая ASCII-схему и таблицу токов, можно скачать одним файлом.
• Визуальная проверка: Текстовое представление схемы позволяет быстро убедиться, что все узлы соединены верно.

Индуктивность — самый сложный для расчета параметр в электронике из-за нелинейности сердечников и влияния частоты. Наш инструмент снимает рутину математических вычислений, позволяя инженеру сосредоточиться на оптимизации топологии. Больше полезных материалов и таблиц выбора компонентов вы найдете в справочнике по дросселям.

Рекомендуемая литература

• Бессонов Л. А. «Теоретические основы электротехники. Электрические цепи». (Классический учебник по методам узловых потенциалов и расчету сложных цепей).
• Матханов П. Н. «Методы анализа электрических цепей». (Подробно о матричных методах, используемых в движке калькулятора).
• Морган А. «Проектирование магнитных компонентов для источников питания». (Практическое руководство по выбору сердечников и расчету тока насыщения).
• Семенов Б. Ю. «Силовая электроника: от простого к сложному». (Отлично описаны процессы в дросселях импульсных преобразователей).
• ГОСТ 20718-75 «Катушки индуктивности аппаратуры проводной связи. Термины и определения».
• Справочник: «Дроссели для радиоэлектронной аппаратуры» (под ред. Сидорова И. Н.).
