Калькулятор подбора аккумулятора для квадрокоптера помогает подобрать оптимальный аккумулятор, исходя из массы дрона, полезной нагрузки, желаемого времени полёта и напряжения аккумулятора. Программа рассчитывает необходимую ёмкость аккумулятора (мА·ч) и проверяет, хватит ли выбранной ёмкости для достижения заданного времени полёта.
Как работает калькулятор
- Введите массу дрона без груза (в килограммах).
- Введите массу полезной нагрузки (груза) в килограммах.
- Выберите напряжение аккумулятора (в вольтах).
- Введите ёмкость выбранного аккумулятора (в мА·ч) для проверки его соответствия.
- Нажмите кнопку «Рассчитать» для получения рекомендаций.
Основные параметры
- Масса дрона без груза — вес самого коптера без полезной нагрузки, кг.
- Масса груза — дополнительная подвешиваемая нагрузка, кг.
- Напряжение аккумулятора — напряжение выбранного АКБ, В.
- Время полёта — время в минутах, которое получите в расчётах.
- Ёмкость аккумулятора — емкость батареи в мА·ч для проверки его соответствия.
Формулы расчёта
Мощность, необходимая для подъёма мультикоптера с грузом, приблизительно рассчитывается так:
P = 100 × Wtotal
где Wtotal = масса дрона + масса груза (кг), P — мощность в ваттах.
Ток, потребляемый дронами, рассчитывается по формуле:
I = P / V
где V — напряжение аккумулятора (В).
Ёмкость аккумулятора, необходимая для заданного времени полёта t (минут), вычисляется как:
C = (I × t) / 60 × 1000
где C — ёмкость в мА·ч.
Что вы получите после расчёта
- Рекомендуемую минимальную ёмкость аккумулятора для достижения желаемого времени полёта.
- Оценку времени полёта при введённой ёмкости аккумулятора.
- Потребляемый ток дрона с учётом заданных параметров.
Пример расчёта
Пусть:
- Масса дрона = 2.2 кг
- Масса груза = 1.3 кг
- Напряжение аккумулятора = 14.8 В
- Ёмкость аккумулятора = 6400 мА·ч
Шаг 1. Общая масса:
Wtotal = 2.2 + 1.3 = 3.5 кг
Шаг 2. Мощность, необходимая для подъёма:
P = 100 × 3.5 = 350 Вт
Шаг 3. Потребляемый ток:
I = P / V = 350 / 14.8 ≈ 23.65 А
Шаг 4. Время полёта:
t = (C × 60) / (I × 1000) = (6400 × 60) / (23.65 × 1000) ≈ 16.2 минут

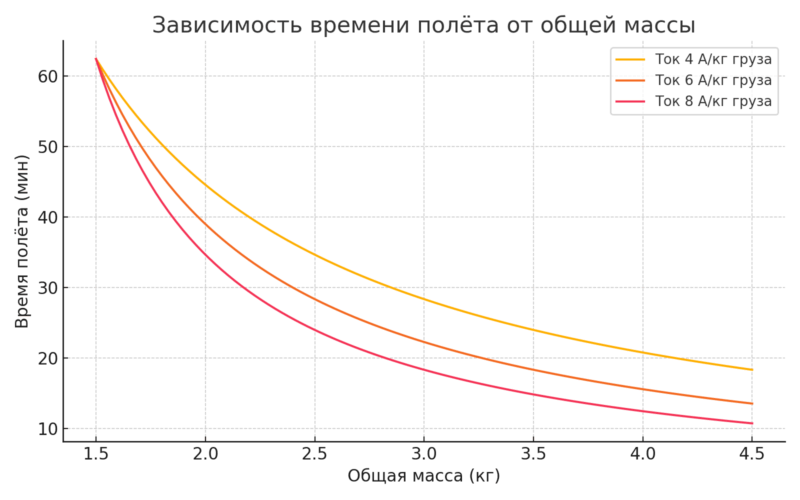

| Тип дрона | Масса (кг) | Ток на 1 кг груза (А/кг) | Примечание |
|---|---|---|---|
| Лёгкий мини-дрон | до 1 | 4 – 5 | Для игрушек и небольших моделей |
| Средний мультикоптер для фото и видео | 1 – 3 | 5 – 7 | Типичные бытовые дроны для съемки |
| Профессиональный мультикоптер | 3 – 7 | 6 – 10 | Высокая мощность, большие камеры и нагрузки |
| Промышленный дрон для доставки грузов | 7 и более | 8 – 12 | Большие грузы, высокая нагрузка на электрику |
Полезно знать
- Расчёты являются ориентировочными и не учитывают КПД моторов, потери и внешние факторы.
- Для более точного подбора рекомендуем учитывать технические характеристики конкретных моторов и аккумуляторов.
- Значения могут варьироваться в зависимости от условий эксплуатации.
Таблица популярных LiPo аккумуляторов для дронов
| Модель аккумулятора | U, (В) | Ёмкость (мА·ч) | Кол-во банок (S) | Макс. ток разряда (А) | Вес (г) | Размеры (мм) |
|---|---|---|---|---|---|---|
| Tattu R-Line 1300mAh 4S | 14.8 | 1300 | 4 | 95 | 168 | 90×34×22 |
| Gens ace 1500mAh 4S | 14.8 | 1500 | 4 | 75 | 170 | 75×34×25 |
| Turnigy Graphene 2200mAh 4S | 14.8 | 2200 | 4 | 65 | 215 | 104×34×25 |
| Venom 5000mAh 6S | 22.2 | 5000 | 6 | 30 | 500 | 138×46×30 |
| Tattu 10000mAh 6S | 22.2 | 10000 | 6 | 25 | 920 | 151×65×40 |
| CNHL MiniStar 650mAh 3S | 11.1 | 650 | 3 | 75 | 105 | 58×28×14 |
| Pulse Ultra 1800mAh 4S | 14.8 | 1800 | 4 | 90 | 185 | 95×33×22 |
| HRB 4500mAh 4S | 14.8 | 4500 | 4 | 35 | 420 | 135×34×32 |
| Bonka 1300mAh 4S | 14.8 | 1300 | 4 | 75 | 165 | 90×34×22 |
| CNHL 1550mAh 4S | 14.8 | 1550 | 4 | 90 | 165 | 82×33×21 |
Данный калькулятор будет полезен пилотам квадрокоптеров, инженерам и всем, кто подбирает аккумуляторы для беспилотных летательных аппаратов (например для доставки бандеролей авиапочтой). Более подробно про данную тему читайте в этом материале.
