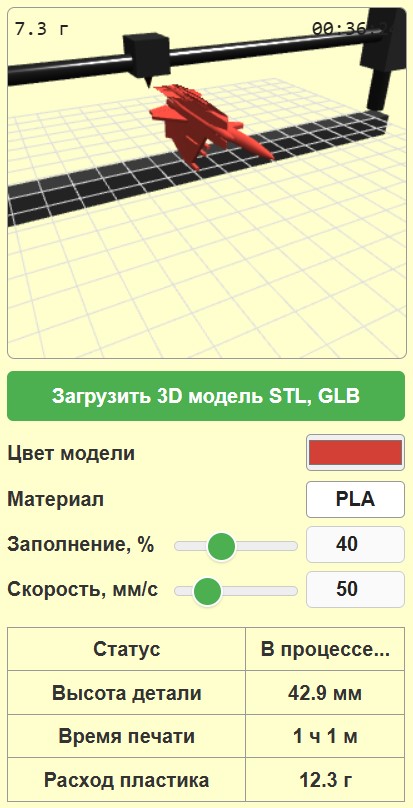

Симулятор 3D-печати с онлайн расчётами

Технология послойного наплавления стала доступным инструментом для создания физических объектов из цифровых моделей. Понимание базовых принципов работы оборудования и свойств материалов позволяет получать качественные изделия с 1-й попытки. Грамотный подход к настройкам экономит время и снижает расход филамента. Данный материал поможет разобраться во всех этапах подготовки к процессу создания объемных деталей, а симулятор — увидеть процесс виртуально. Для тестирования можете использовать готовые 3D-модели.

Принцип работы FDM-технологии

Основа процесса — плавление полимерной нити и выдавливание жидкого пластика через нагретое сопло. Шаговые двигатели перемещают печатающую головку по 3 осям координат, укладывая материал слой за слоем. После остывания пластик твердеет, формируя прочную монолитную структуру. Качество итоговой детали зависит от 3 ключевых факторов: точности механики станка, свойств выбранного пластика и правильности заданных параметров в программе-слайсере.

📊 Программа-слайсер нарезает объемную модель на сотни или тысячи плоских слоев. Затем она генерирует машинный G-код, который содержит точные координаты перемещения, скорость движения и температуру нагрева. Даже самая дорогая техника выдаст плохой результат при неправильно подготовленном файле.

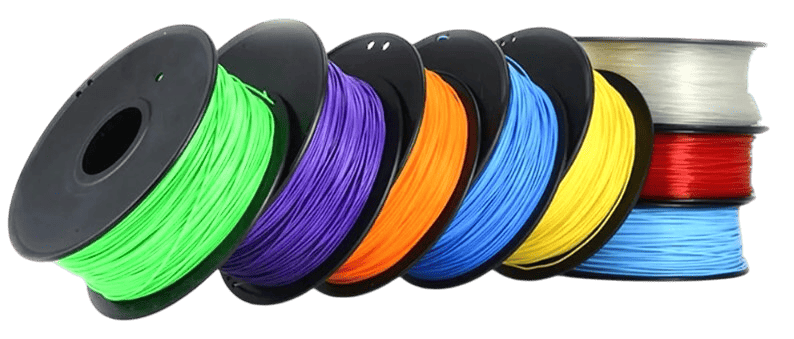

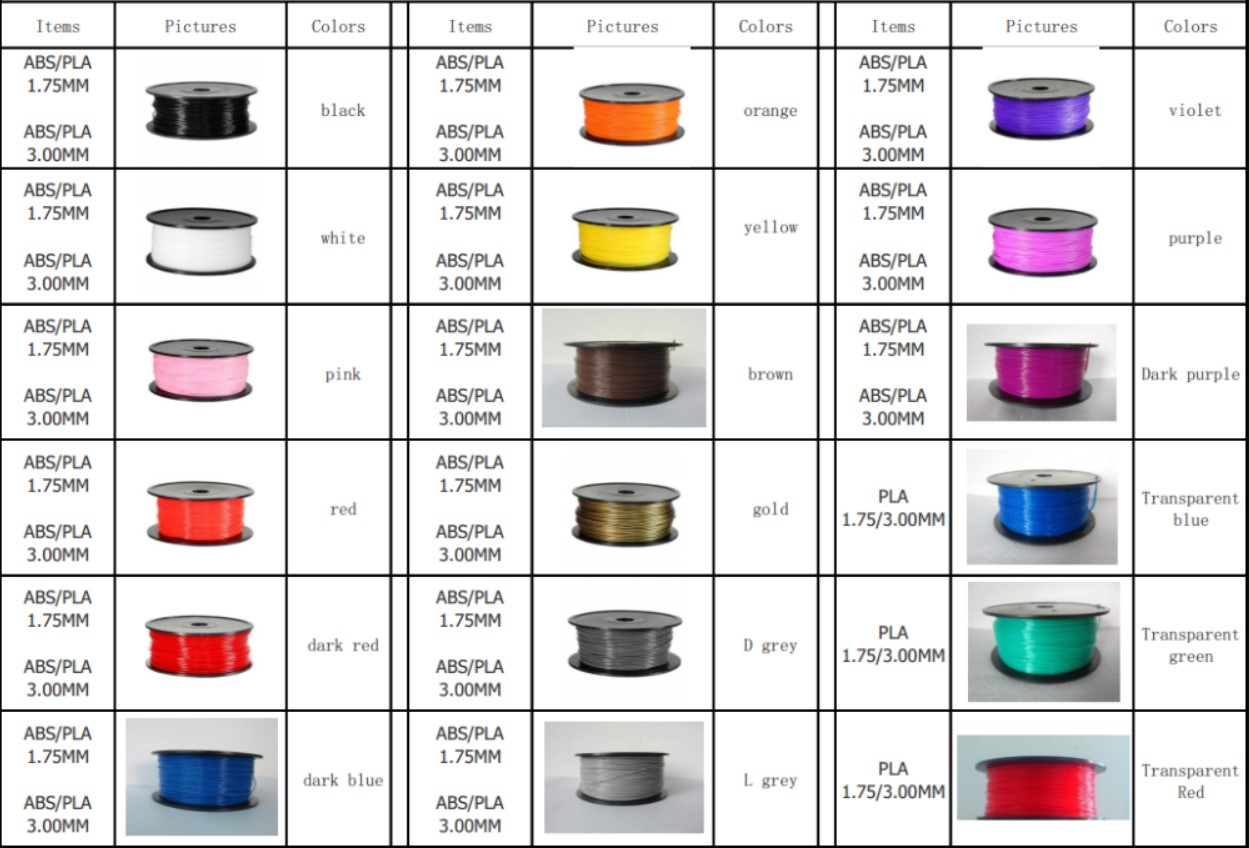

Материалы для 3D-печати и их особенности

Рынок предлагает десятки вариантов нитей, каждая из которых решает конкретные задачи. Правильный выбор материала определяет прочность, долговечность и внешний вид изделия.

PLA — полилактид

Самый популярный пластик среди новичков и профессионалов. Изготавливается из возобновляемых растительных ресурсов, благодаря чему при плавлении выделяет легкий сладковатый запах. Отличается минимальной температурной усадкой, что практически исключает деформацию краев детали и отрыв от платформы. Идеален для декоративных фигурок, макетов и интерьерных деталей. Главный недостаток — низкая термостойкость. Изделие начнет размягчаться уже при 60 градусах Цельсия. Оставленная летом в автомобиле деталь из PLA быстро потеряет свою форму.

ABS — акрилонитрилбутадиенстирол

Промышленный стандарт для деталей, требующих высокой механической прочности. ABS устойчив к ударам, легко поддается шлифовке и химическому сглаживанию парами ацетона. Готовые детали можно сверлить и нарезать в них резьбу. Однако печать данным филаментом требует закрытой камеры станка. При резком охлаждении сквозняком материал дает сильную усадку, слои могут треснуть, а углы детали оторваться от стола. При плавлении выделяет токсичный запах, поэтому помещение должно хорошо проветриваться.

PETG — полиэтилентерефталат-гликоль

Золотая середина между легкостью работы с PLA и прочностью ABS. Материал обладает высокой межслойной адгезией, благодаря чему детали крайне сложно сломать вдоль слоев. PETG устойчив к влаге и химическим воздействиям, отлично подходит для уличных креплений, корпусов электроники и механических узлов. При правильной настройке ретракта — втягивания нити назад — практически не оставляет паутины при перемещении сопла.

TPU — термопластичный полиуретан

Гибкий резиноподобный филамент. Применяется для создания прокладок, чехлов, демпферов и игрушек. Печать эластичными нитями требует снижения скорости до 20 или 30 миллиметров в секунду и использования экструдера с прямой подачей. В системах с длинной трубкой гибкая нить может зажеваться или сжаться, что приведет к остановке подачи материала.

Nylon — нейлон

Инженерный пластик с невероятной износостойкостью. Идеально подходит для шестерен, втулок и трущихся механизмов. Главная сложность при работе с нейлоном — его гигроскопичность. Материал впитывает влагу из воздуха за считанные часы. Перед заправкой в экструдер катушку необходимо сушить при 80 градусах Цельсия в течение 6 часов. Влажный нейлон при нагреве будет шипеть, пузыриться и оставлять пустоты в стенках модели.

Сравнительная таблица базовых пластиков

Материал	Темпер. сопла	Темпер. платформы	Плотность	Сложность работы	Применение
PLA	190 — 220	40 — 60	1.24	Низкая	Декор, прототипы, макеты
ABS	230 — 260	90 — 110	1.04	Высокая	Корпуса, автозапчасти, механика
PETG	220 — 245	70 — 80	1.27	Средняя	Инженерия, уличные детали
TPU	210 — 235	40 — 60	1.21	Высокая	Прокладки, чехлы, шины
Nylon	240 — 270	80 — 100	1.08	Очень высокая	Шестерни, нагруженные узлы

Базовые настройки слайсера

Для получения прочной и красивой детали недостаточно просто загрузить модель и нажать кнопку старта. Правильная комбинация параметров решает 90 процентов проблем.

Высота слоя

Этот параметр определяет толщину 1 прохода сопла по вертикали и напрямую влияет на гладкость поверхности и затраченное время. Стандартное сопло диаметром 0.4 миллиметра позволяет устанавливать высоту слоя от 0.12 до 0.32 миллиметра. Значение 0.12 дает максимальную детализацию для миниатюр, но увеличивает время работы в 2 раза по сравнению со стандартом. Значение 0.2 миллиметра считается идеальным балансом скорости и качества. Для технических деталей без мелких элементов смело ставьте 0.28 миллиметра.

Периметры и толщина стенок

Количество внешних контуров отвечает за прочность изделия на излом и пробитие. По умолчанию слайсеры ставят 2 периметра. Для деталей, которые будут подвергаться механическим нагрузкам, рекомендуется увеличивать это значение до 3 или 4. Толстые стенки делают объект более монолитным и позволяют лучше скрыть структуру внутреннего заполнения.

Заполнение внутреннего пространства

В отличие от литья пластмасс под давлением, печатные изделия редко делают полностью монолитными. Слайсер создает внутри детали сотовую структуру. Плотность от 15 до 20 процентов считается нормой для фигурок и элементов декора. Для шестеренок или кронштейнов плотность повышают до 50 процентов. Ставить 100 процентов заполнения нерационально — деталь станет тяжелой, расход филамента вырастет в несколько раз, а прочность увеличится лишь на 10 процентов по сравнению с 60 процентами плотности.

🚖 Схемы заполнения также играют важную роль. Линии и зигзаги печатаются быстрее всего. Треугольники и кубические структуры дают отличную жесткость во всех направлениях. Гироидный паттерн равномерно распределяет нагрузки и не пересекает сам себя в рамках 1 слоя, что снижает вибрации экструдера при быстрой работе.

Скорость перемещения экструдера

Современные станки с прошивками, компенсирующими резонансы, способны работать на показателях от 150 до 300 миллиметров в секунду. Однако для стандартной механики безопасным пределом остается 50 — 60. Внешние стенки всегда печатают на 50 процентов медленнее внутренних, чтобы пластик успел ровно лечь и остыть, формируя гладкую поверхность без дефектов.

Математика и формулы расчетов

Понимание простых вычислений помогает заранее оценить себестоимость проекта и проверить, хватит ли остатков катушки на весь процесс. Все вычисления строятся на законах геометрии и физики.

Формула расчета массы изделия

Слайсер вычисляет точный объем, который займет полимер с учетом всех пустот. Чтобы узнать массу, применяется формула:

M = V * p

Где M — итоговая масса в граммах, V — объем затраченного пластика в кубических сантиметрах, p — плотность материала. Плотность всегда можно узнать из спецификации производителя, например для полилактида она равна 1.24.

Формула расчета расхода длины нити

Иногда нужно узнать не массу, а длину израсходованного прутка в метрах, чтобы сравнить с мерной шкалой на остатках катушки.

Сначала вычисляется площадь поперечного сечения нити:

S = 3.14 * R * R

Где S — площадь сечения, 3.14 — число Пи, R — половина диаметра филамента. Для популярного стандарта 1.75 радиус равен 0.875.

Затем вычисляется общая длина:

L = V_mm / S / 1000

Где L — длина в метрах, V_mm — объем материала в кубических миллиметрах. Деление на 1000 необходимо для перевода итогового значения из миллиметров в метры.

Формула расчета времени

Приблизительное время выполнения задачи без учета ускорений механики вычисляется через объемный расход пластика:

T = V_mm / Q

Где T — время в секундах, Q — скорость потока в кубических миллиметрах в секунду. Сам поток считается так:

Q = W * H * V_speed

Где W — ширина линии, H — высота слоя, V_speed — скорость экструдера.

Подготовка платформы и адгезия 1-го слоя

👉 Именно на 1-м слое происходит 80 % всех неудач. Если основание не приклеилось к стеклу или металлу, весь последующий пластик превратится в спутанный комок нитей вокруг сопла. Чтобы этого избежать, стол необходимо тщательно калибровать и обезжиривать.

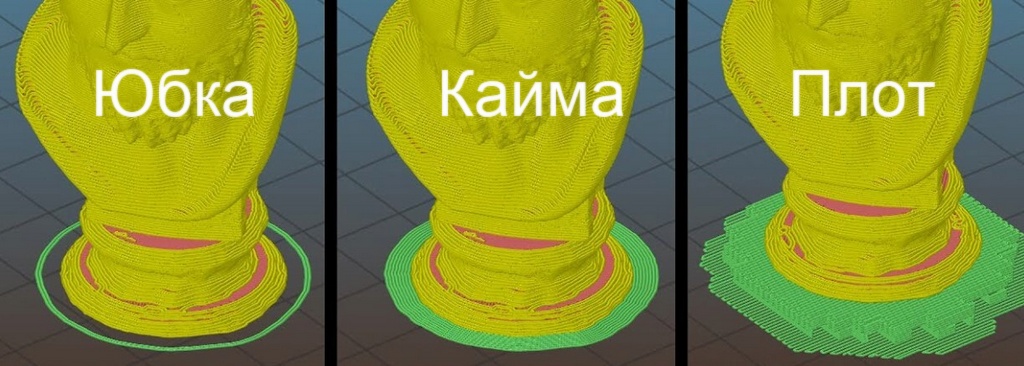

Вспомогательные элементы прилипания:

• Юбка — несколько контуров пластика вокруг детали. Юбка не касается самой модели. Она нужна для того, чтобы прогнать пустой воздух из сопла и стабилизировать давление внутри термобарьера до начала создания самого объекта.
• Кайма — широкая окантовка, которая вплотную прилегает к контуру детали, увеличивая площадь контакта со столом. Идеально спасает углы ABS-пластика от загибания вверх. После завершения работы легко отрывается руками или срезается ножом.
• Плот — толстая многослойная подложка под всей моделью. Защищает от неровностей самого стола, но сильно портит качество нижней поверхности детали. Применяется крайне редко.

Частые проблемы и способы их устранения

Даже при идеальных настройках иногда возникают физические дефекты. Умение их диагностировать отличает новичка от опытного мейкера.

Название дефекта	Симптомы	Причина	Метод решения
Слоновья нога	Самые нижние слои детали выпирают наружу, искажая геометрию низа.	Слишком маленькое расстояние от сопла до стола, избыточный нагрев платформы.	Увеличить зазор по оси Z на 0.05, снизить температуру стола на 5 градусов.
Паутина	Тонкие нити пластика висят в воздухе между отдельными элементами модели.	Жидкий пластик вытекает при холостых перемещениях экструдера.	Увеличить дистанцию и скорость ретракта, снизить нагрев сопла на 10 градусов.
Пропуск слоев	Деталь легко ломается, в стенках видны горизонтальные пустоты и щели.	Засорение сопла, перегрев мотора экструдера, запутывание филамента на катушке.	Прочистить канал иглой, проверить натяжение пружины подающего механизма.
Сдвиг слоев	Верхняя часть модели резко смещена вбок относительно нижней ровной линией.	Заедание механики, ослабление приводных ремней, перегрев драйверов шаговых моторов.	Натянуть ремни по осям X и Y, смазать направляющие, снизить ускорения.
Эффект эха	На плоских стенках появляются волнообразные повторяющиеся тени после углов.	Высокие вибрации тяжелой печатающей головки при резком торможении.	Снизить общую скорость, подтянуть ремни, установить принтер на жесткую поверхность.

Постобработка готовых изделий

Редко какая деталь выходит со стола в виде идеального коммерческого продукта. Слоистая структура неизбежна для технологии FDM. Для придания изделиям магазинного вида применяется механическая и химическая обработка.

• Механическая обработка включает в себя удаление поддержек кусачками, зачистку наплывов скальпелем и шлифовку наждачной бумагой. Начинать шлифовку следует с крупного зерна номер 100, постепенно переходя к мелкому номер 800. Пластик при трении быстро нагревается и плавится, поэтому шкурить нужно с добавлением воды.
• Химическая обработка растворителями скрывает слои, создавая глянцевую монолитную поверхность. ABS отлично сглаживается парами ацетона. Деталь помещают в герметичный контейнер на 20 — 40 минут. Пары оплавляют внешнюю оболочку. Работать с растворителями можно только в респираторе и плотных перчатках на открытом воздухе. PETG и PLA химически устойчивы, их сглаживают только дихлорметаном, который является крайне токсичным реагентом.
• Окрашивание также скрывает фактуру. Лучший результат дает применение автомобильных акриловых грунтов-наполнителей в несколько слоев. Грунт заливает микрощели между слоями. После высыхания деталь шкурят в ноль и покрывают любой аэрозольной краской. Итоговое изделие невозможно отличить от заводского литья.

Правила хранения филамента

Качество нити деградирует от влажности воздуха. Полимеры впитывают воду как губка. При попадании в разогретое сопло вода мгновенно превращается в пар. Происходит микроскопический взрыв, который разрывает струю жидкого пластика. Поверхность детали покрывается мелкими прыщами, прочность падает в 2 раза.

Хранить открытые катушки необходимо в герметичных боксах. На дно бокса засыпается 100 — 200 граммов силикагеля, который впитывает излишки влаги. Открытая катушка PETG без защиты испортится за 2 недели, а нейлон придет в негодность за 1 день. Восстановить испорченный филамент можно с помощью специальных сушилок для пластика или даже обычной электросушилки для овощей.

Список полезных книг

Изучение глубокой теории поможет вам решать нестандартные инженерные задачи. В данных изданиях собраны фундаментальные основы и практический опыт инженеров.

• Дмитрий Горьков — 3D-печать в малом бизнесе. От хобби к производству.
• Светлана Анисимова — 3D-моделирование и 3D-печать. Практическое руководство.
• Чарльз Платт — Энциклопедия 3D-печати. Материалы и технологии.
• Крис Андерсон — Создатели. Новая промышленная революция.
• Александр Казанцев — Аддитивные технологии. Оборудование и материалы для 3D-печати.
