Яблочные пирожки уже лежали на противне и оставалось, как обычно, включить электродуховку, но на этот раз что-то пошло не так. Духовка никак не реагировала на поворот регуляторов режимов и температуры. Даже лампочка внутри не светилась. А ведь тесто уже готово и долго ждать не станет (желательно за час всё исправить) — придётся делать ремонт своими руками, причём быстро. Тогда поехали!
Проверка розетки 220V
Прежде чем вытаскивать встроенную электродуховки и снимать её крышку, стоит исключить примитивные проблемы, такие как отсутствие напряжения в сети, нерабочая вилка или обрыв сетевого провода от неё.
⚡ Розетку лучше проверять не мультиметром, а реальной нагрузкой, например электрочайником, чтоб увидеть не только прохождение напряжения — но и тока большой силы. Вольтметр может показать 220 вольт, а вот мощный потребитель упрётся в нагар на контактах и работать не будет.
Снятие крышки и осмотр
На такое везение не стоило и рассчитывать, но всё же иногда проблемной частью выступает розетка. Едем дальше и вытаскиваем духовку из шкафа (2 винта), после чего снимаем крышку (6 винтов) и внимательно осматриваемся, на предмет обрывов проводов, потемнений, оплавлений и прочих визуальных дефектов.
Проверка нагревающих элементов
ТЭНы, один снизу, второй сверху, это по сути резисторы на небольшое сопротивление (пару десятков Ом). Проверить их тестером — минутное дело, тем более они с немалой долей вероятности могут оказаться тем самым слабым звеном, но нет.
Проверка напряжения внутри духовки
С виду всё нормально, значит приступаем к проверке вилки и проводов, в плане пропускания ими сетевого напряжения 220 вольт внутрь электросхемы. Тут уже без мультиметра не обойтись, главное не перепутать диапазоны и гнёзда щупов. Напряжение в норме, даже через термопредохранитель проходит, как и положено.
Проблема с переключателем
А вот дальше селектора режимов печки оно не идёт. Внимательный осмотр показал, что на крайнем контакте есть нагар, а сама пластинка заметно подплавлена и деформирована. Омметр подтвердил подозрение — ток не проходит. Починить такое дело крайне трудно, а найти точно такой же блок ещё сложнее. Новый будет стоить как пол электродуховки, а б/у не факт что долго протянет.
К счастью, у этого переключатель была свободная группа контактов, на которую можно перекинуть этот проблемный. На фото ниже перемещено с края на 1 шаг вправо.
Причём даже паять ничего не надо — по фото видно, что 3 группы просто запараллелены черными проводами.
После этого всё заработало, осталось лишь прикрутить крышку и вставить электродуховку в положенное ей место. Дальнейшие испытания на пирожках прошли успешно!
И хотя эта неполадка с контактами достаточно типовая для данной бытовой техники, решено для пользы дела подготовить большую, подробную инструкцию по самостоятельному ремонту электрических духовок, охватывающую все возможные случаи. Информация ориентирована на домашнего мастера средней подготовки: что можно безопасно проверить и починить самому, где достаточно простых тестов (без работы под напряжением), и когда обязательно вызывать квалифицированного электрика.
Общие меры предосторожности
⚠ Электричество опасно. Перед любыми работами всегда: отключите питание духовки (выключатель на щитке или выдерните вилку), убедитесь, что цепь обесточена (проверкой индикатором/тестером). Не работайте под напряжением. Если вы не уверены в своих знаниях, вызовите квалифицированного мастера. При запахе гари, искрах, сильном дыме — немедленно отключите питание и не включайте прибор.
- Отключите питание: выдерните вилку или переключите автомат на щитке.
- Подтвердите отсутствие питания — мультиметром или индикатором на вилке/клеммах. Никогда не доверяйте только положению выключателя.
- Перед снятием панелей сфотографируйте расположение проводов и клемм.
- Не прилагайте силу там, где видите хрупкий пластик или стекло — панели и распорки легко ломаются.
- Работайте в сухой обуви и на сухом полу; избегайте металлических украшений.

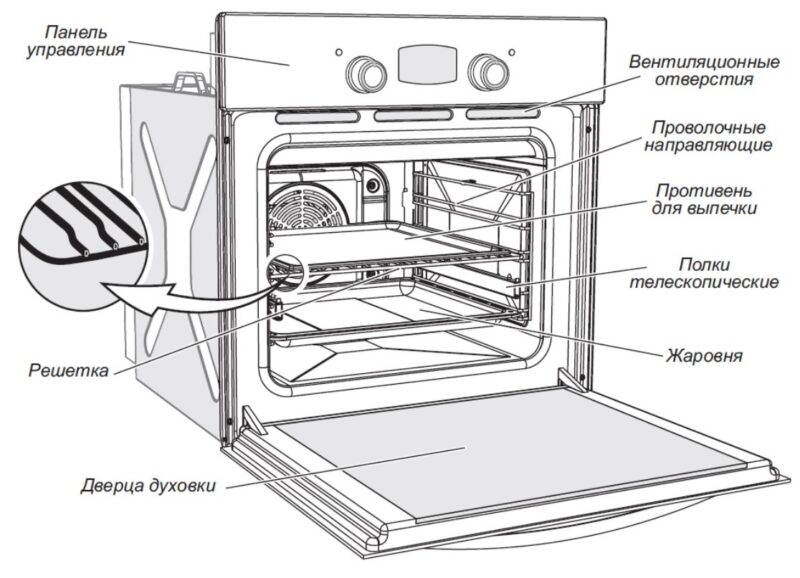

Доступ к узлам духового шкафа
- Откройте дверцу и снимите противни; закройте дверцу, затем отключите питание.
- Снимите крышку и декоративную облицовку: обычно она фиксируется винтами сверху или с торцов. Помните про шлейфы — отсоединяйте аккуратно, не тяните за провода.
- Задняя панель обычно откручивается винтами; подпирает корпус для удобства, следите чтобы ничего не выпало внутрь.
- Для доступа к вентилятору конвекции и другим элементам их снимают через заднюю панель или внутреннюю заднюю стенку.
- Элементы нагрева часто крепятся к задней или нижней стенке и имеют открытые клеммы — к ним нельзя прикасаться до отключения питания.
Общая логика ремонта
- Соберите внешнюю информацию: какие симптомы? (совсем не греет, одна зона греет, не работает вентилятор, горит ошибка на дисплее, запах гари, искры).
- Визуальный осмотр при обесточенной электродуховке: провода, контакты, обуглившиеся места, состояние нагревательных элементов, целостность термостойких уплотнений.
- Простейшие тесты без вскрытия: работает ли лампа при включении? Меняет ли цифровой индикатор дисплея коды ошибок?
- Проверки компонентов, которые можно тестировать при отключённой духовке: целостность нагревательных элементов, целостность термопредохранителей, проверка датчика температуры — измерение сопротивления.
- Если неисправность в блоке управления (символы, коды ошибок), проверьте питание платы, предохранители и визуально осмотрите плату на следы подгорания.
- Пробный запуск после сборки и подключения — следите за запахами, искрами, нестабильной работой; при подозрениях — сразу отключите.
Типичные неисправности
Электродуховка не нагревается
Возможные причины: нет питания, вышел из строя предохранитель или термопредохранитель, сгорел нагревательный элемент (нижний / верхний), неисправен блок управления (реле/симисторы), обрыв проводки или плохой контакт на клемме.
Проверки:
- Убедитесь, что в розетке есть питание. Проверьте автомат.
- При отключённом питании снимите нижнюю панель и визуально осмотрите нагревательные элементы на признаки разрывов/обугливания.
- Измерьте мультиметром сопротивление на нагревательном элементе при отключенном питании и отсоединённых клеммах: должно быть несколько Ом. Если бесконечность — элемент в обрыве, нужно заменить.
- Проверьте предохранитель и термопредохранитель. Он часто указывает на перегрев и размыкает цепь — при обрыве заменить.
- Проверьте контакты на клеммах — часто окисление вызывает отсутствие питания на элемент. Почистите клеммы при обесточенном питании.
Как заменить элемент: открутить крепления, отсоединить клеммы, вынуть элемент и поставить идентичный.
Работает только один ТЭН
Возможные причины: вышел из строя один из элементов; неисправен переключатель режимов; контакты в клеммнике; блок управления не переключает реле.
Проверки:
- Визуальная проверка нужного элемента и его целостности; омметр на обрыв.
- Проверка переключателя или кнопки выбора режима — иногда механический переключатель или реле в плате залипают; при механическом переключателе можно прозвонить контакты в разных положениях (требует навыка).
- Если на всех режимах электроника не подаёт питание на соответствующие клеммы — вероятнее проблема в плате управления (в цифровых моделях).
Температура не соответствует норме
Возможные причины: термостат или датчик температуры (термистор), неисправность реле/силовых модулей, неправильная калибровка, залипание вентилятора.
Проверки:
- Проверить датчик температуры: при отключенном питании открутить датчик и измерить сопротивление при комнатной температуре. Сравнить со спецификацией в сервисном мануале (значения разнятся по моделям). Если нет данных — поискать по модели или замерить по таблице производителя. Не пытайтесь измерять датчик при включённом питании.
- Осмотреть термостат и соединения.
- Провести «калибровальный» тест: поставить термометр в духовку и измерить разницу в показаниях — для ориентира можно подстроить в настройках, если модель позволяет.
Неровный нагрев и горячие зоны
Возможные причины: частичное повреждение нагревательного элемента, дефектный термодатчик, неработающий вентилятор конвекции.
Проверки:
- Визуально проверить элемент; убедиться, что вентилятор вращается (при соответствующем режиме) — если вентилятор не работает, мотор нужно заменить.
- Очистить внутренность от нагара и смазки — иногда нагар на элементах вызывает локальный перегрев.
Не работает вентилятор
Возможные причины: сгорел мотор, износ подшипников, сбой в плате управления.
Проверки:
- При отключенном питании снимите защитный кожух вентилятора и попытайтесь вручную провернуть крыльчатку — оцените люфт и шум.
- Измерьте обмотку мотора омметром — обрыв означает замену мотора.
- Если мотор цел, но не получает питание — проверяйте плату управления и кабель.
Панель управления не реагирует
Возможные причины: питание платы управления, перегоревшие предохранители или резисторы, повреждение платы или шлейфов.
Проверки:
- Проверьте наличие питания на плате. Снимите плату и визуально осмотрите на следы потемнений, вздутые конденсаторы.
- Попробуйте обесточить прибор на пару минут, затем включить — иногда «зависший» контроллер перезагружается.
- Если на плате видны повреждения, ремонт лучше доверить сервису (пайку с планарными элементами в домашних условиях можно сделать только при наличии навыков и оборудования).
Пошаговые инструкции
Замена лампы духовки
- Отключите питание.
- Дайте остыть и снимите защитный колпак лампы (часто откручивается или фиксируется защёлкой).
- Вытащите старую лампу, замените на ту же мощность и тип (термостойкая).
- Установите колпак и включите питание.
Замена нагревательного элемента
- Отключите питание и убедитесь, что нет напряжения.
- Снимите внутреннюю панель, открутите крепления элемента.
- Сфотографируйте подключение проводов, отсоедините клеммы.
- Извлеките элемент, вставьте новый идентичный по модели и мощности.
- Подключите провода, соберите шкаф и включите, проверяя на отсутствие искр/запахов.
Замена уплотнителя дверцы
- Откройте дверцу, по инструкции удалите металлический зажим, который держит уплотнитель.
- Вытяните старый уплотнитель.
- Вставьте новый, закрепите профиль и проверьте плотность примыкания.
Сборник схем электродуховок
Вся эта техника практически одинакова в плане принципиальных электрических схем, заметная разница только в типах управления — электроника/механика. Поэтому данные электросхемы универсальны.
Профилактика и уход
- Регулярная чистка: удаляйте жир и остатки пищи, не допускайте накопления нагара. Для въевшегося жира используйте средства по инструкции производителя.
- Чистите дверной уплотнитель мягкой тряпкой, не применяйте острые предметы.
- Проверяйте клеммники и видимые провода на предмет обугливания.
- Не запускайте пустую духовку на максимальной мощности — это может вызвать перегревы.
- После больших запеканий оставляйте дверцу чуть приоткрытой (если есть режим охлаждения).
Таблица диагностики и ремонта
| Симптом | Вероятные причины | Что делать |
|---|---|---|
| Духовка не греет | Нет питания/предохранитель/обрыв тэна/контакт | Проверить питание; отключить и визуально осмотреть элементы; прозвонить тэны |
| Греет, но холодно | Термистор/термостат/реле | Проверить датчик температуры; сравнить с таблицей; проверить вентилятор |
| Работает только гриль | Сгорел нижний тэ/переключатель | Проверить нижний элемент на целостность |
| Искры/пахнет горелым | Плохой контакт/обугленная проводка | Отключить питание; не включать — вызвать сервис |
| Дисплей/панель не реагирует | Плата питания/шлейф/провода | Отключить на 5–10 минут, включить; визуальная проверка платы |
| Дверца не закрывается | Уплотнитель/петли | Осмотреть, заменить уплотнитель или отрегулировать петли |
| Вентилятор не работает | Мотор/питающий кабель/плата | Осмотреть вентилятор, проверить на механическую блокировку, при необходимости заменить мотор |
| Шум/вибрация | Мотор/крепления/деформирован элемент | Осмотреть крепления и мотор вентилятора |
- Запчасти заказывайте по заводскому номеру модели духовки и номеру детали (часто указан в сервисном мануале или на самой детали).
- Оригинальные запчасти у производителя дороже, но надёжнее. Аналоги дешевле, но проверьте размеры и мощность — особенно для нагревательных элементов.
- Цены: нагревательный элемент — от 1000 рублей, в зависимости от модели; датчики и термостаты — дешевле; модули управления — дороже.
В общем всегда начинайте с отключения питания и визуального осмотра. Фотографируйте шаги разборки; аккуратно помечайте разъемы. Измерения омметром выполняйте только при отключённой духовке; измерения под напряжением — на максимальном диапазоне вначале. Большинство бытовых неисправностей — это обрыв ТЭНов, сгоревшие предохранители и контакты; их замена часто решает проблему.
