Как увеличить срок службы светодиодов

Светодиодное освещение прочно вошло в современный быт, окончательно вытеснив лампы накаливания и люминесцентные трубки. На упаковках часто красуются обещания работы в 30000 или даже 50000 часов. На практике же лампы, ленты и прожекторы начинают тускнеть, моргать или полностью сгорают уже через 1 — 2 года работы. Причина столь быстрого выхода из строя кроется не в самой технологии, а в жесткой экономии на компонентах и нарушении базовых правил эксплуатации.

💡 Понимание процессов, происходящих внутри светящегося элемента, позволяет проектировать и собирать надежные системы освещения. Данная статья раскрывает физические причины износа компонентов и дает четкие инструкции по многократному увеличению срока службы любых полупроводниковых источников света.

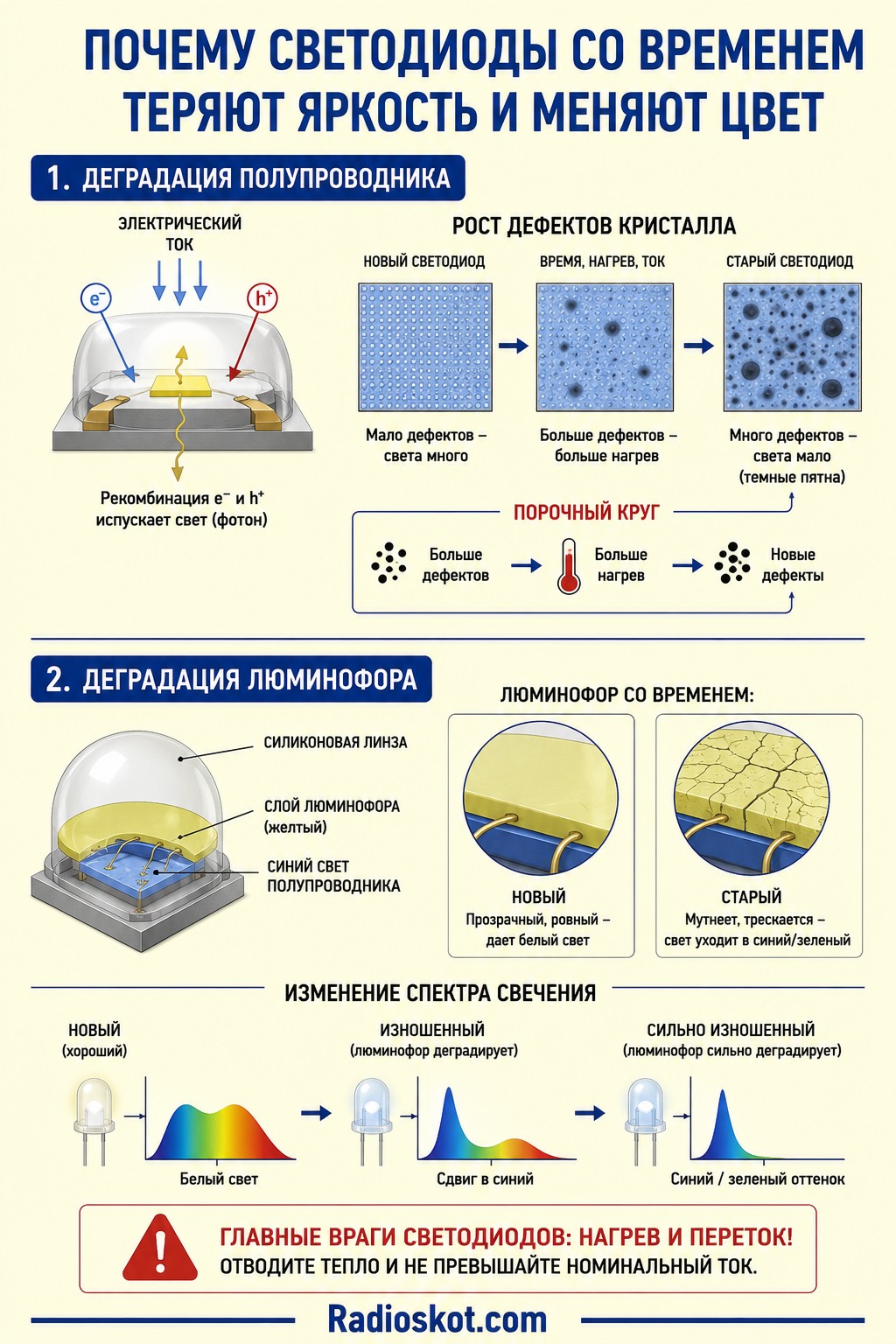

Анатомия деградации: что именно ломается

Многие ошибочно полагают, что полупроводник либо работает, либо полностью сгорает. В реальности процесс носит плавный характер. Свечение возникает при рекомбинации электронов и дырок в p-n переходе. Идеальный полупроводник мог бы служить вечно, но реальные материалы имеют микроскопические дефекты решетки.

Со временем под воздействием температуры и проходящего электричества количество таких дефектов растет. Они становятся центрами безызлучательной рекомбинации. Энергия, которая должна была превратиться в фотон света, превращается в банальное тепло. Процесс замыкается в порочный круг: больше дефектов приводит к большему нагреву, а больший нагрев порождает новые дефекты. На визуализации этот процесс выглядит как появление темных пятен на поверхности излучателя.

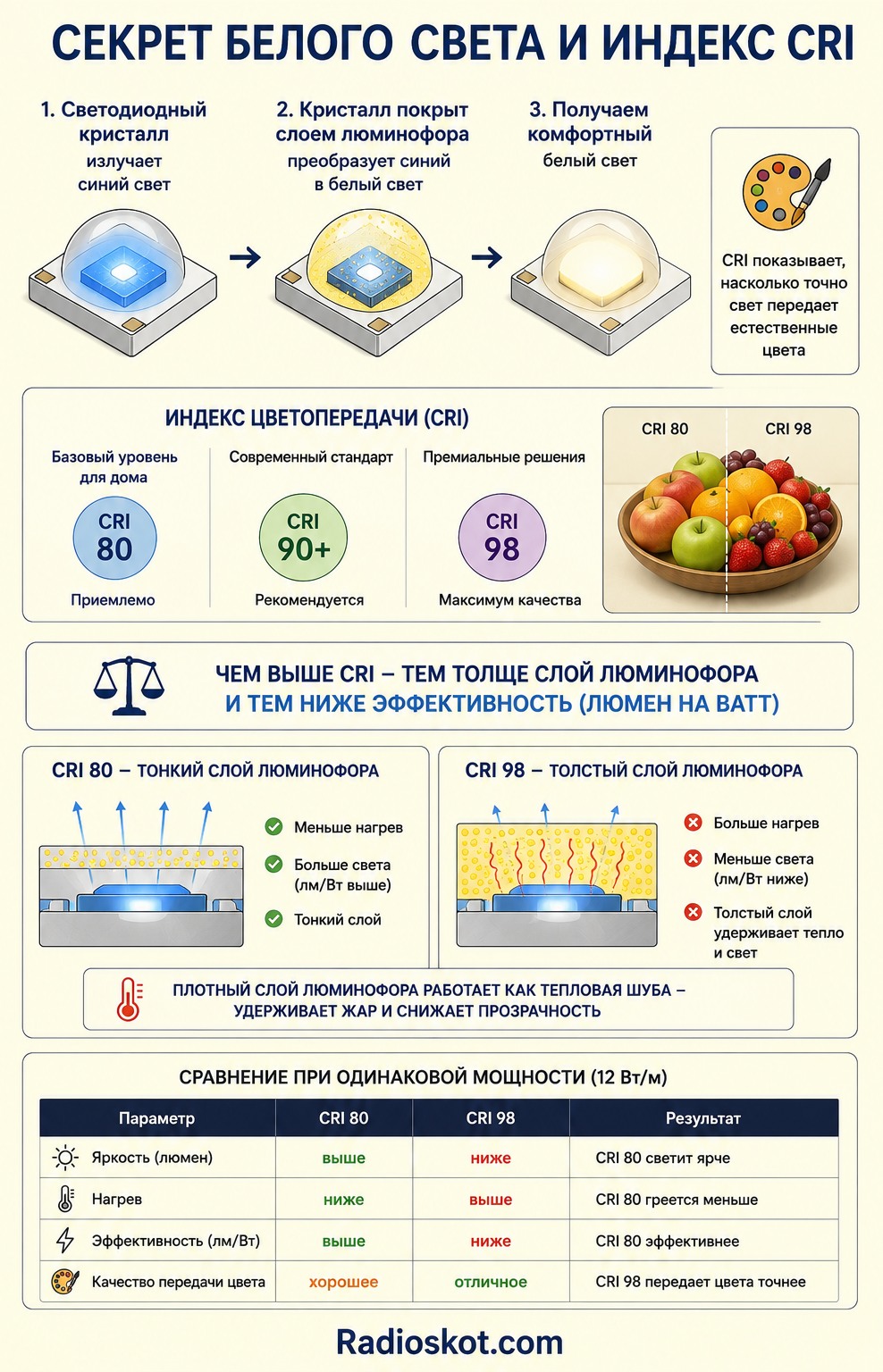

Вторая уязвимая часть белых компонентов — люминофор. Сам по себе полупроводник излучает синий свет. Сверху он покрыт слоем желтого люминофора. Смешение синего и желтого дает белый цвет. Полимерная основа, в которой растворен люминофор, со временем мутнеет и трескается от высоких температур. Свет начинает уходить в неприятный синий или зеленый спектр.

Главный враг ресурса: температурный режим

Нагрев является фактором номер 1, убивающим полупроводниковую технику. В характеристиках качественных компонентов всегда указывается максимально допустимая температура p-n перехода. Для большинства современных изделий это значение составляет 120 °C или 150 °C. Однако это абсолютный предел, при котором начинается стремительное разрушение. Для обеспечения заявленных 50000 часов рабочая температура кристалла не должна превышать 85 °C.

🌡 Важно понимать разницу между температурой радиатора и температурой самого излучателя. Тепло должно пройти путь от ядра через подложку, слой припоя, печатную плату, слой термопасты и только потом попасть на радиатор. На каждом этапе возникает тепловое сопротивление.

Таблица 1. Влияние температуры кристалла на заявленный ресурс

Для эффективного отвода тепла критически важен выбор материала основания и площади рассеивания. Дешевые китайские лампочки часто собираются на платах из текстолита или композита, которые являются отличными теплоизоляторами (а не теплоотводами). Нормальный отвод тепла возможен только при использовании плат на алюминиевой или медной подложке.

Площадь радиатора рассчитывается исходя из потребляемой мощности. Эмпирическое правило для пассивного охлаждения без принудительного обдува гласит: на 1 Вт рассеиваемой мощности должно приходиться от 20 до 30 квадратных сантиметров площади алюминиевого радиатора.

Таблица 2. Теплопроводность популярных материалов радиаторов

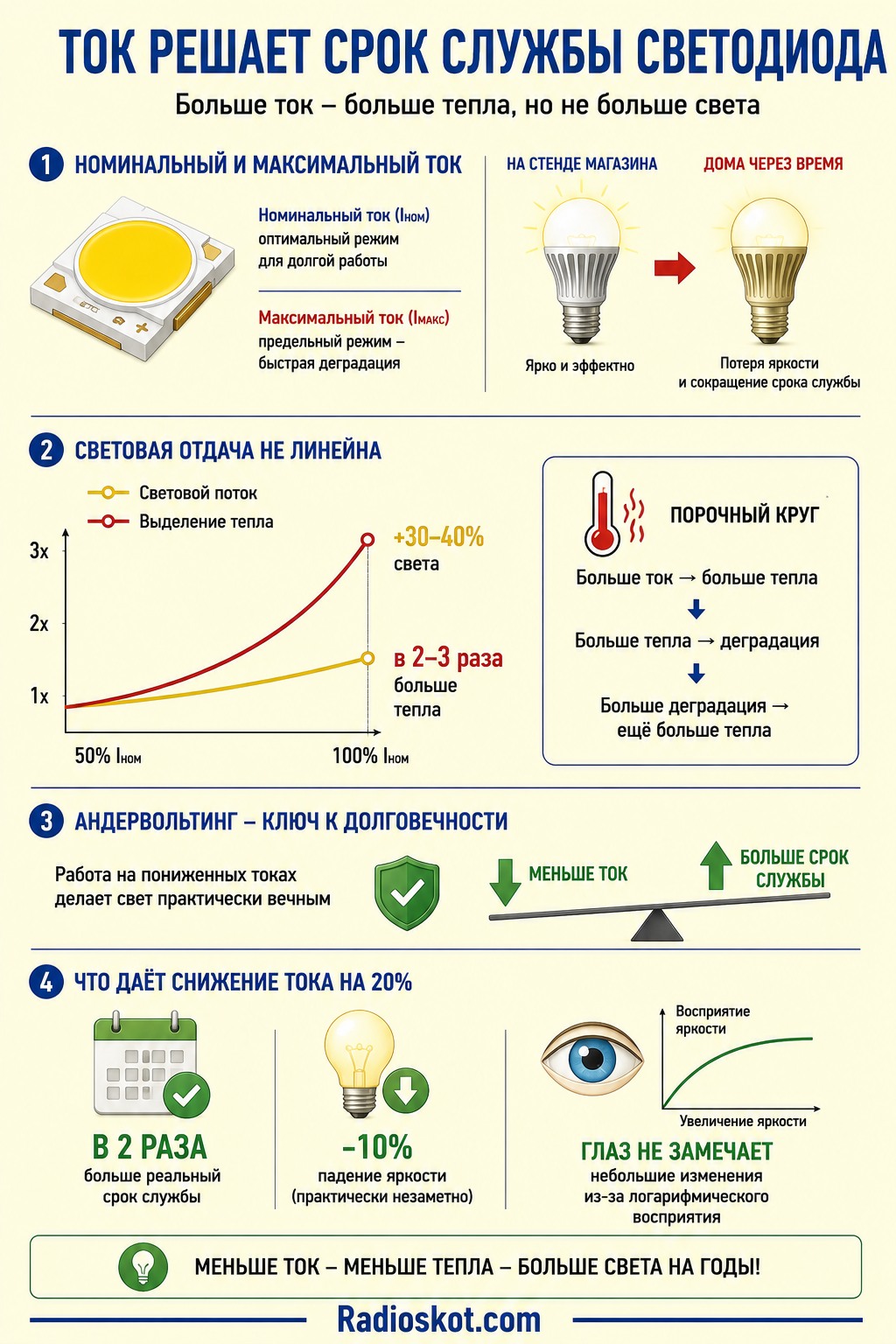

Управление током: почему меньше значит лучше

Производители всегда указывают номинальный и максимальный ток. Желание получить максимум света из компактного корпуса толкает инженеров масс-маркета запитывать изделия током, близким к предельному. Это маркетинговый ход: лампа светит очень ярко на стенде магазина, но быстро деградирует дома.

📈 Световая отдача полупроводника не линейна. При увеличении силы тока от 50 % до 100 % от номинала, световой поток вырастает лишь на 30-40 %, тогда как выделение тепла увеличивается в 2-3 раза. Работа на пониженных токах — самый надежный способ сделать освещение практически вечным. Эта практика называется андервольтинг или токовое недокаливание.

Снижение рабочего тока всего на 20 % от заводского номинала способно увеличить реальный срок службы в 2 раза. При этом визуальное падение яркости составит около 10 %, что человеческий глаз практически не способен заметить из-за логарифмической природы нашего зрения.

Таблица 3. Влияние силы тока на эффективность и нагрев

Практический пример расчета тепловой нагрузки

📝 Рассмотрим реальный пример. У нас есть мощный элемент, через который протекает ток 1.5 А. Падение напряжения на нем составляет 3.2 В. В документации указано тепловое сопротивление от перехода к корпусу равное 8 °C/Вт. Окружающая среда имеет температуру 25 °C. Радиатор обладает собственным тепловым сопротивлением 5 °C/Вт.

Сначала найдем электрическую мощность по классической формуле.

P = I * U

P = 1.5 * 3.2 = 4.8 Вт.

Теперь вычислим общее тепловое сопротивление системы. Оно складывается из сопротивления самого компонента и сопротивления радиатора. Для простоты пренебрегаем сопротивлением тонкого слоя термопасты.

R_total = R_led + R_rad

R_total = 8 + 5 = 13 °C/Вт.

Теперь рассчитываем температуру кристалла при работе.

T_j = T_a + P * R_total

T_j = 25 + 4.8 * 13

T_j = 25 + 62.4 = 87.4 °C.

Округляем до 87 °C. Смотрим в справочные данные производителя. Для большинства моделей 87 °C является вполне допустимым рабочим показателем, обеспечивающим около 35000 часов непрерывного свечения до падения яркости на 30 %. Если мы хотим увеличить срок до 50000 часов, нам нужно снизить рабочий ток до 1 А, что уменьшит выделяемую мощность и опустит температуру ниже 70 °C.

Роль драйвера питания в долговечности

Светодиод питается током, а не напряжением. Прямое подключение к источнику напряжения без ограничения тока неминуемо ведет к тепловому пробою. При нагреве сопротивление полупроводника падает. Если блок питания выдает жестко фиксированное напряжение, то при падении сопротивления ток начинает расти. Возросший ток вызывает еще больший нагрев. Этот процесс называется тепловым разгоном и убивает деталь за несколько минут.

Качественный источник питания, называемый драйвером, работает как стабилизатор тока. Он автоматически меняет выходное напряжение так, чтобы через цепь протекал строго заданный ток, независимо от нагрева системы.

Проблемой дешевых осветительных приборов являются пульсации. В простых схемах переменный ток из розетки с частотой 50 Гц выпрямляется простейшим диодным мостом, образуя пульсации с частотой 100 Гц. Без качественного сглаживающего конденсатора в цепи возникают микроскопические пики тока, в 2 или 3 раза превышающие номинальные значения. Человеческий глаз воспринимает это как мерцание, а полупроводник получает микроповреждения структуры каждую миллисекунду.

Правила выбора идеального блока питания

• Искать надпись Constant Current. Это означает стабилизацию по току. Для лент применяются блоки Constant Voltage, но ток там ограничивается резисторами на самой ленте.
• Проверять коэффициент пульсаций. В качественных драйверах он составляет менее 5 %. В дешевых может достигать 30 %.
• Запас мощности. Блок питания никогда не должен работать на 100 % своих возможностей. Оптимальная нагрузка составляет от 70 до 80 % от заявленного максимума. Это снижает нагрев самого драйвера и бережет его электролитические конденсаторы.
• Наличие гальванической развязки. Защищает цепь от высоковольтных импульсов из сети.

Механические стрессы и пайка

Процесс сборки светильника скрывает в себе неочевидные угрозы. Перегрев во время пайки наносит кристаллу серьезный ущерб еще до первого включения. Ручная пайка массивных алюминиевых плат обычным паяльником часто приводит к тому, что мастер слишком долго держит жало на контакте. Тепло передается по выводам прямо к ядру.

✏ Для правильного монтажа SMD компонентов на металлические подложки требуется нижний подогрев платы до 120-150 °C. Только после этого производится кратковременная пайка контактов при температуре не выше 260 °C в течение максимум 3 секунд. Жесткие термоудары вызывают микротрещины в полимерной линзе и отрыв тончайших золотых нитей, соединяющих контакты с полупроводником.

Химическая деградация и внешняя среда

Прозрачный компаунд, формирующий линзу, очень чувствителен к химическому воздействию. Использование агрессивных флюсов при пайке и отказ от их отмывки приводит к тому, что пары кислоты медленно разрушают полимер. Он темнеет, снижая светоотдачу на 15-20 % всего за пару месяцев.

Высокая влажность воздуха без должной герметизации корпуса вызывает коррозию серебряного покрытия рефлектора внутри корпуса. Серебро чернеет, перестает отражать фотоны наружу, и свет начинает застревать внутри, превращаясь в дополнительное тепло.

Итог: 5 шагов к долгому свету

Свести к минимуму износ компонентов возможно при соблюдении четкого алгоритма при конструировании и ремонте. Практика показывает, что соблюдение этих норм делает системы практически необслуживаемыми.

1. Снижайте ток. Выпаивание 1 токозадающего резистора на плате драйвера китайской лампы для снижения тока на 25 % продлевает ее жизнь в 3 или 4 раза.
2. Обеспечивайте массивный теплоотвод. Используйте алюминиевые профили достаточной площади.
3. Используйте качественный термоинтерфейс. Слой термопасты должен быть минимально тонким, заполняя лишь микронеровности между поверхностями.
4. Не экономьте на драйверах. Защита от пульсаций и скачков напряжения бережет самые дорогие части светильника.
5. Соблюдайте температурные режимы пайки. Используйте флюсы, не требующие отмывки, либо тщательно очищайте платы спиртовыми смесями.

Понимание того, как работают законы физики на микроуровне, дает полный контроль над оборудованием. А инвестиции в массивные радиаторы и качественные источники тока всегда окупаются отсутствием необходимости лезть под потолок для замены сгоревших ламп каждый год.

Литература

• Шуберт Е. Ф. «Светодиоды»
• Давиденко Ю. Н. «Мощные светодиоды в источниках освещения»
• Поляков В. Д. «Основы проектирования светодиодных светильников»
• Ашкинази Е. Е. «Тепловые режимы мощных полупроводниковых приборов»
• Никифоров С. Г. «Проблемы конструирования современной осветительной техники»
