Волноводные уровнемеры

Волноводные уровнемеры — это приборы, предназначенные для измерения уровня жидкостей, сыпучих материалов или границы раздела фаз внутри резервуаров, трубопроводов и технологических ёмкостей. Они работают на основе распространения электромагнитных волн вдоль направляющего элемента — волновода, благодаря чему обеспечивают высокую точность, стабильность и устойчивость к внешним воздействиям.

Принцип действия

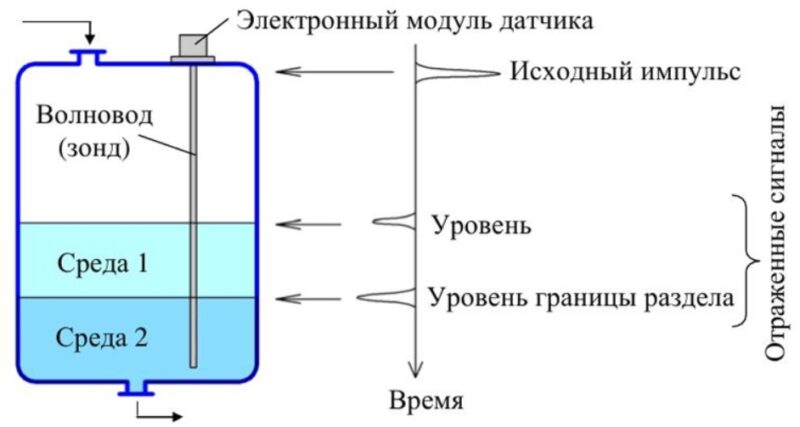

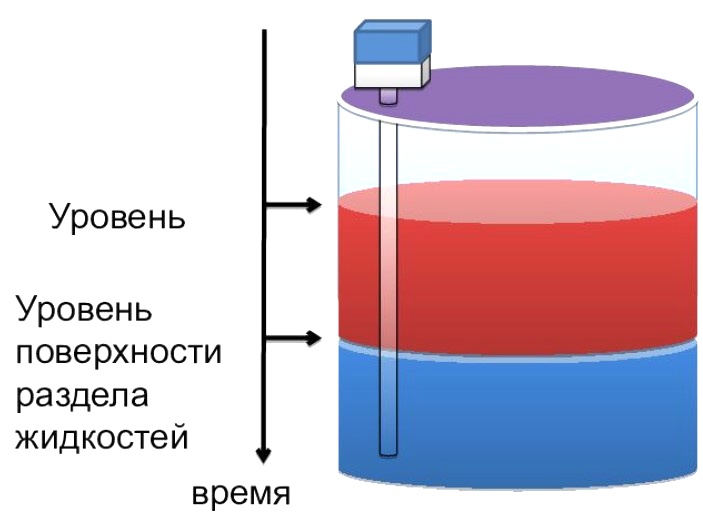

Основой работы волноводного измерителя уровня является отражение короткого радиочастотного импульса, посылаемого вдоль проводящего зонда или металлического троса. Импульс формируется генератором прибора и передаётся по волноводу к измеряемой среде. Когда волна достигает границы раздела сред (например, «воздух–жидкость» или «воздух–порошок»), часть энергии отражается обратно в сторону приёмника.

Прибор измеряет время задержки между отправкой и приёмом отражённого сигнала. Зная скорость распространения электромагнитной волны вдоль волновода, можно рассчитать расстояние до поверхности материала, а значит, и уровень заполнения. Основная формула, используемая в расчётах:

L = (c × t) / 2

где:

• L — расстояние до поверхности,
• c — скорость распространения сигнала в волноводе,
• t — время задержки отражённого импульса.

Эта методика называется Time Domain Reflectometry (TDR) — рефлектометрия во временной области. Она позволяет проводить точные измерения даже в условиях пыли, пара, давления, высокой температуры и агрессивных сред.

Конструкция прибора

Волноводный уровнемер состоит из следующих основных частей:

1. Электронный модуль — формирует импульсы, обрабатывает сигналы и отображает результат.
2. Волновод — металлический зонд, прут или трос, по которому распространяется сигнал.
3. Корпус — герметичная оболочка, защищающая электронику от внешних воздействий.
4. Интерфейс — цифровой или аналоговый выход, передающий данные в систему автоматизации.

В зависимости от конструкции различают три типа волноводов:

• жёсткий прут (для стабильных условий),

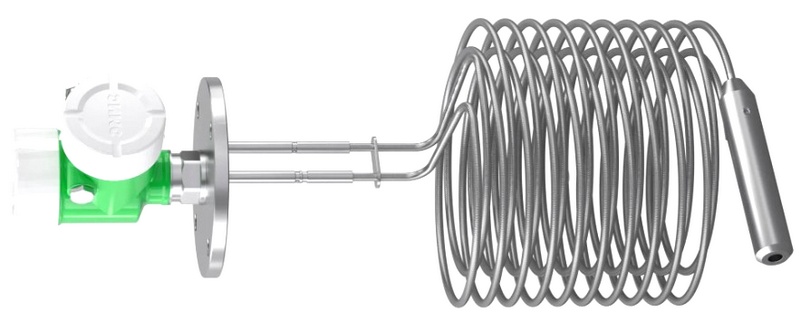

• гибкий трос (для высоких резервуаров и при наличии мешалок),
• коаксиальный (для узких ёмкостей и высокой точности).

Преимущества волноводных уровнемеров

Одним из главных их достоинств является универсальность. Они работают с широким диапазоном веществ: водой, кислотами, нефтепродуктами, цементом, зерном, пластмассовыми гранулами и многими другими.

Другие преимущества:

• Высокая точность измерения (до ±2 мм).
• Низкая зависимость от температуры, давления, плотности среды и пенообразования.
• Отсутствие подвижных частей, минимальный износ.
• Устойчивость к коррозии при выборе соответствующего материала волновода.
• Возможность работы при температуре до +400 °C и давлении до 40 бар.

Кроме того, приборы могут иметь гальваническую развязку, искробезопасное исполнение и различные коммуникационные протоколы (HART, Modbus, Profibus), что делает их удобными для интеграции в промышленные системы.

Области применения

Благодаря высокой надёжности и точности они нашли широкое применение в различных отраслях:

• В химической промышленности — для контроля уровня агрессивных растворов.
• В нефтепереработке — для измерения уровня нефти и топлива в резервуарах.
• В пищевой промышленности — для контроля молока, масла, сахара, муки.
• В энергетике — для измерения воды и пара в котлах, баков с теплоносителем.
• В сельском хозяйстве — для контроля уровня зерна, комбикормов, удобрений.

Благодаря высокой помехоустойчивости они успешно применяются в условиях вибраций, давления, загрязнений и переменной температуры.

Критерии выбора устройства

При выборе прибора необходимо учитывать следующие параметры:

1. Длина измерения — подбирается в зависимости от высоты резервуара.
2. Тип среды — жидкая или сыпучая, агрессивность, вязкость.
3. Температурный режим — рабочая температура и перепады.
4. Давление — наличие избыточного давления или вакуума.
5. Тип монтажа — верхний, боковой, фланцевый.
6. Необходимость в сертификации — для работы во взрывоопасных зонах.
7. Требуемая точность и частота измерений — для технологических процессов.

Также важна совместимость с существующей системой управления и протоколами связи. Некоторые модели позволяют настраивать уровень сигналов тревоги, калибровку, компенсацию пены и температурные поправки.

Недостатки и ограничения

Несмотря на массу достоинств, такие измерители уровня имеют и определённые ограничения:

• При измерении сыпучих веществ возможны ложные отражения от неровностей или сводов.
• При чрезмерно пенистой среде сигнал может искажаться или поглощаться.
• В некоторых случаях требуется настройка под конкретную среду.
• Высокая цена волноводных уровнемеров по сравнению с простыми поплавковыми датчиками.

Тем не менее, при правильной установке и настройке, такие приборы дают стабильные и точные данные, превосходя по надёжности многие другие варианты.
