Процесс программирования микроконтроллеров, или по простому прошивки, можно условно разделить на програмную и аппаратную часть работы. Про софт мы сейчас говорить не будем — это темы отдельных материалов, здесь же разберём "хард", то есть схемотехнику подключения МК. И если речь идёт о семействе 8-ножных Attiny13 и им подобных, рекомендуем следующую простую схему.

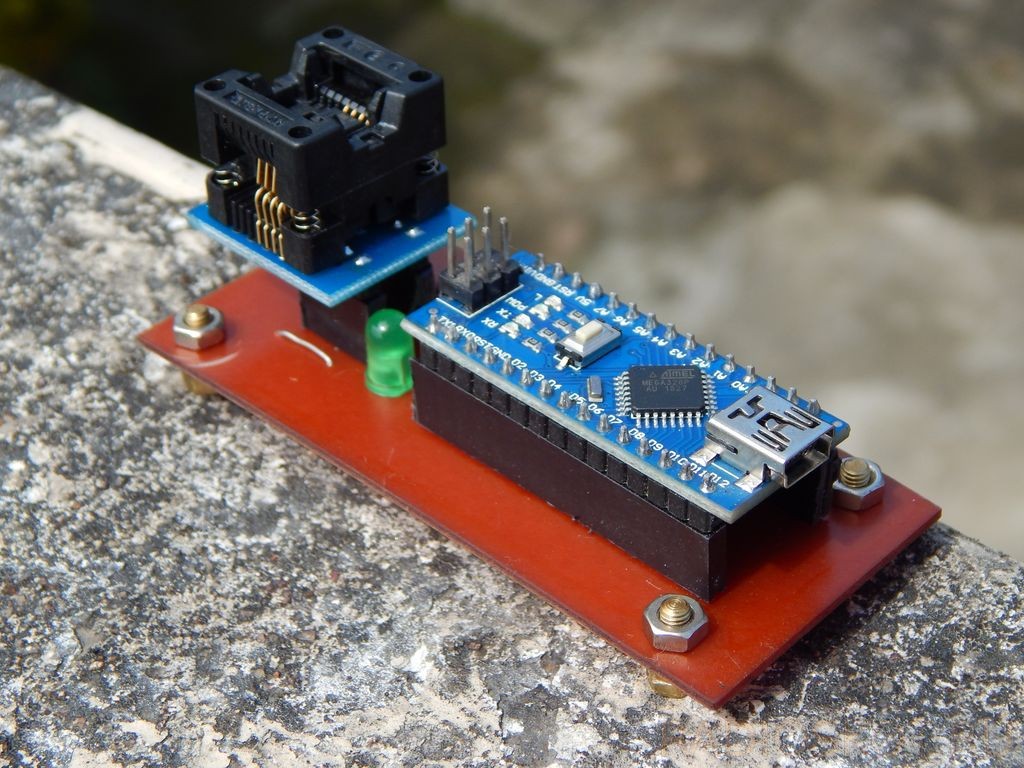

Схема подключения Attiny13 к Arduino
Список радиоэлементов
- Плата Arduino
- Контроллер ATTINY13
- Конденсатор 10 мкФ

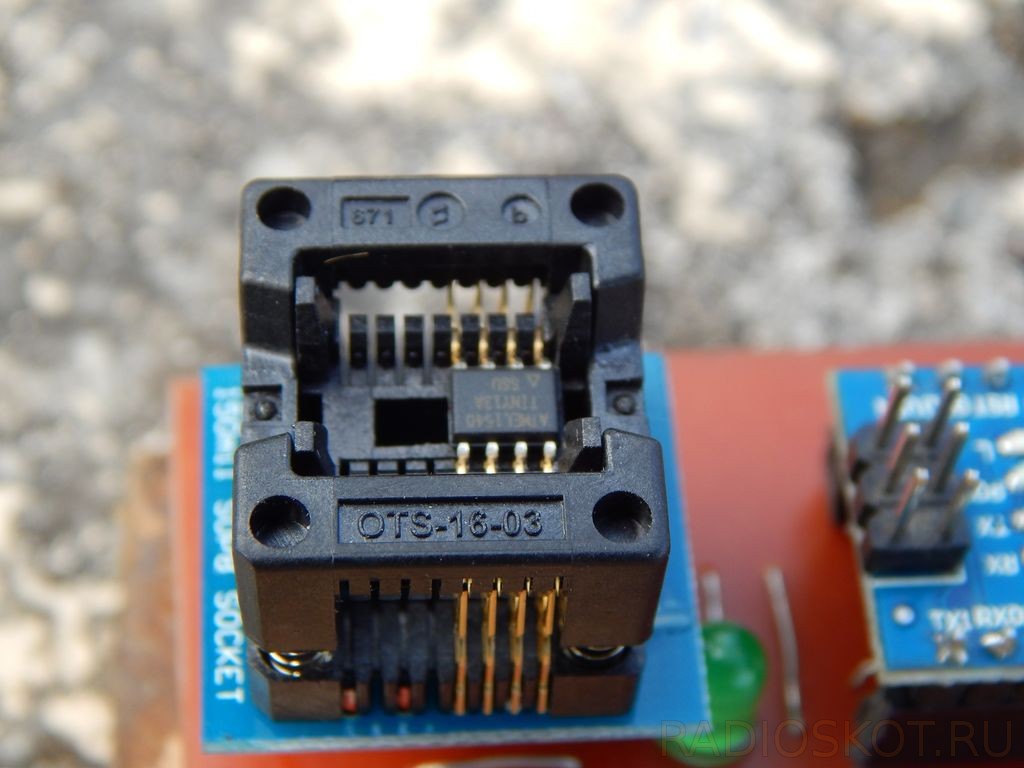

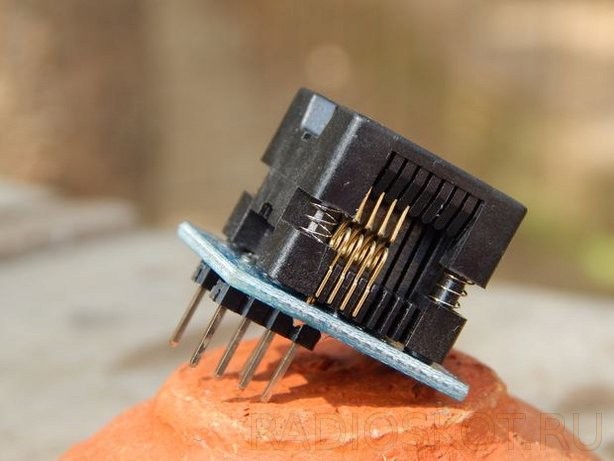

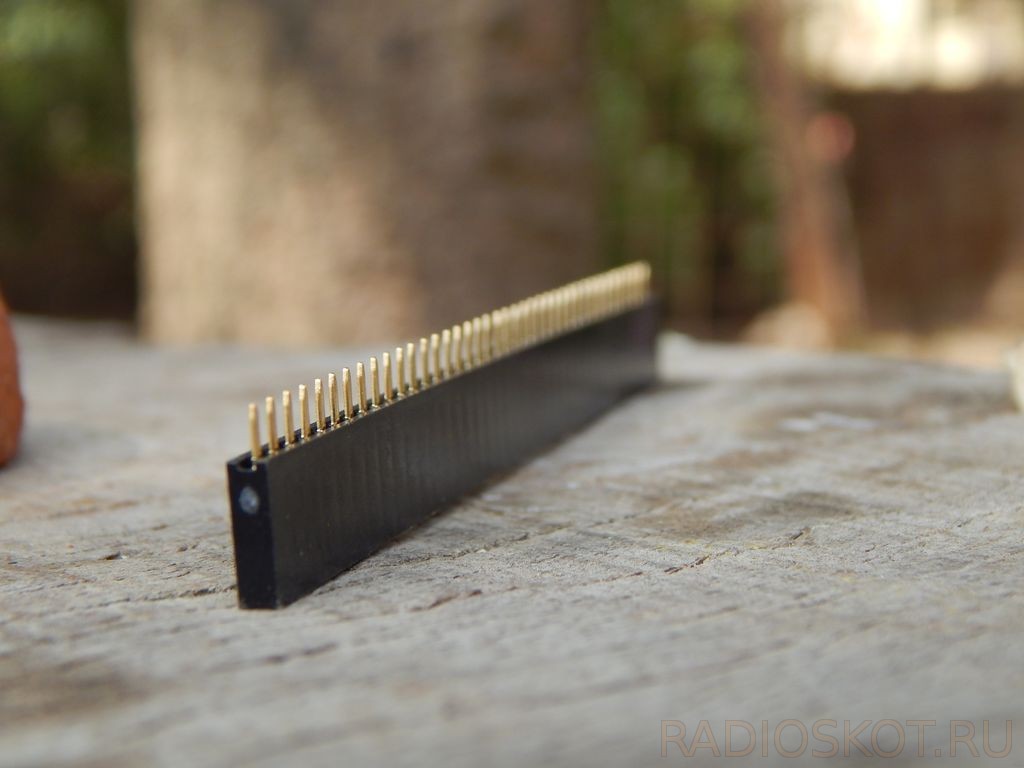

- Гнездо для микросхемы SOP8 — DIP8 Adapter
- Индикатор led и 330 Ом резистор
Всё это добро покупается на АлиЭкспресс меньше чем за 100 рублей. Лучше берите сразу партию штук 10 — будет ещё дешевле. Эти вещи всё-равно понадобятся ещё не раз, к тому же первый блин скорее всего будет дымом (то есть комом).
Соединение элементов Arduino к Attiny-13
- D10 на pin1
- D11 на pin5
- D12 на pin6
- D13 на pin7
- Vcc на pin8
- Ground на pin4
Конденсатор 10 микрофарад подключен к выводу reset для сброса модуля при включении. Индикатор Led через резистор припаян на pin6 ATtiny13 для визуального тестирования работы.
