Доброго времени суток, уважаемые радиолюбители. Продолжаем обзор радиолюбительских программ, и сегодня хотел вам описать роботу с программой, чем-то похожей к всеми любимую Sprint-Layout. Эта программа имеет название Express-PCB. Основное предназначение её — создание печатных плат.
Программа для разводки плат ExpressPCB

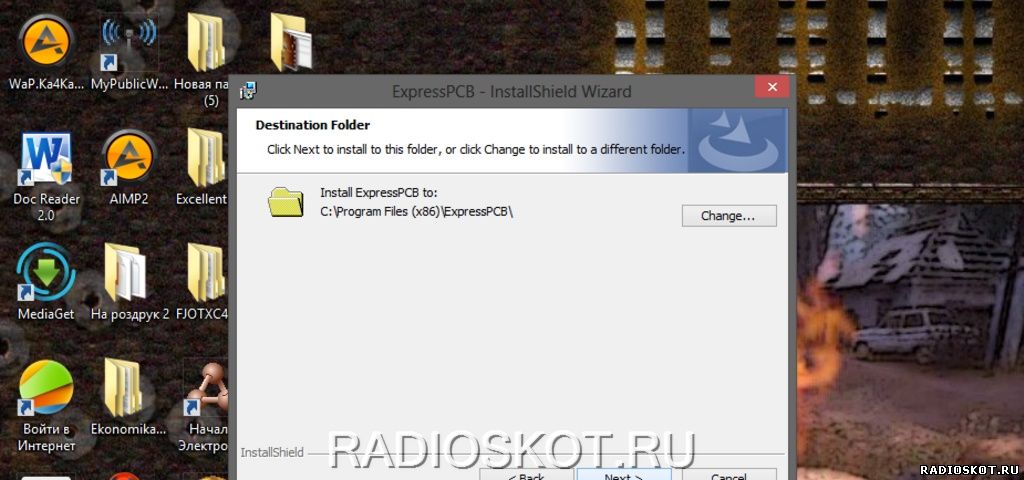

Рассмотрим её подробнее на примере создания не большой печатной платы. Начнем с установки программы, она весьма простая как для меня.
Никаких ключей не хочет, что есть большим достоинством.

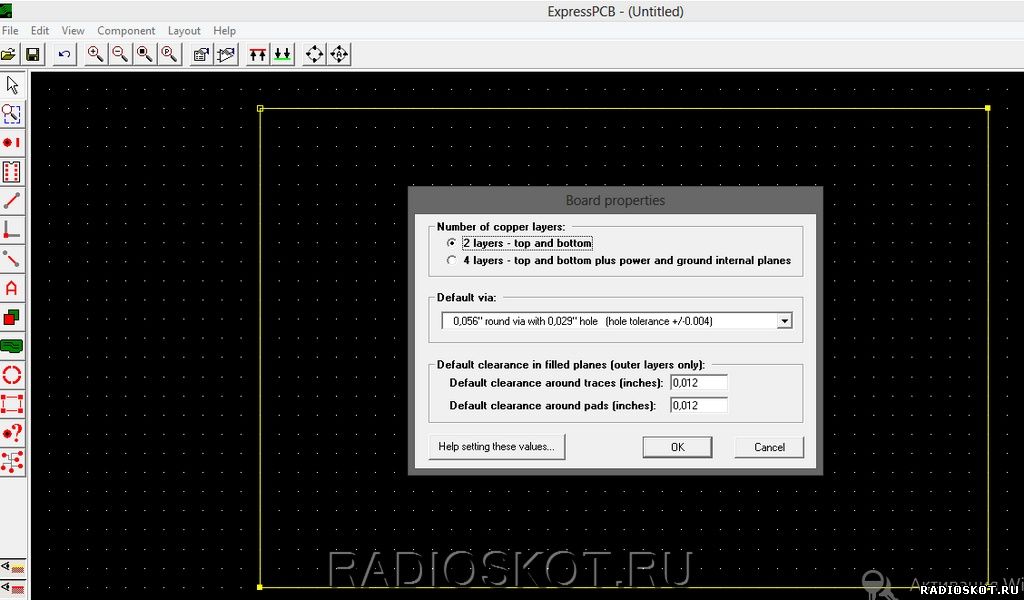

Для примера я выбрал генератор 50 Гц на микросхеме TL494, схема имеет не многое количество деталей, весьма надёжна в работе. Для начала создадим новый проект, здесь как обычно — файл, новый, во всплывающем окне выбираем строчку с цифрой 2.
Далее жмём ОК. Для построения схемы нам нужна перечень деталей… здесь 1 микросхема в корпусе DIP, TL494 имеет 16 выводов.
Для добавления её выводов в печатную плату возьмём в командной строке строчку Сomponent, дальше выберем Сomponent manager, появиться список деталей и рисунок корпуса сбоку. Выбираем в списке дип 16, что значит корпус дип с 16-ю выводами.
Дальше нажимаем Insert component to PCB. Сбоку о этой надписи есть надпись Add to favorites, добавляем туда компоненты, которые пользуем чаще всего. Я сразу добавил эту панельку, так как предпочитаю более крупные детали в дип корпусах, чем миниатюрные SMD.
От 9 и 10 ножки отходят резисторы, так и нарисуем. И дальше так по схеме. Но кое что в программе всё-таки не понравилось. Хоть ExpressPCB интуитивно понятна, но всё таки в ней не хватает элементов, которые находятся в основном диалоговом окне программы, их надо искать в подменю, что не совсем удобно.
Понравились небольшие картинки, которые отвечают за поворот детали на печатной плате, огромным плюсом для программы является сохранение печатных плат в формате PCB, всё по тому, что большинство фирм, которые занимаются их разработкой, имею дело именно с такого разширения файлами. Как и в каждой подобной программе, в этой есть библиотека элементов, она, кстати, весьма обширная, а также, несколько примеров готовых устройств.
ExpressPCB — выводы о программе
Общая оценка программы от меня лично — «4 с минусом», так, как она показалась мне менее удобной, чем её сородичи. Не знаю, может кому-то ExpressPCB и по душе, но меня не сильно впечатлила. Как пользовался лайотом, так и дальше буду пользоватся. Читайте следующие мои обзоры, с уважением, Колонщик.
