Теория работы составного транзистора (СТ)

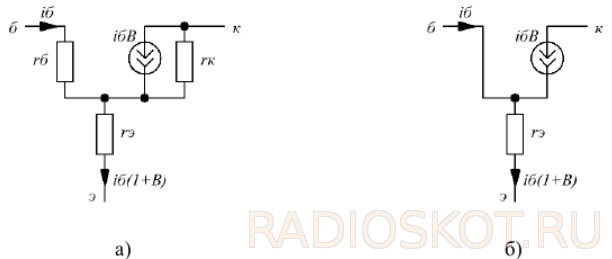

Для получения основных параметров СТ следует задаться моделью самого биполярного транзистора (БТ) для низких частот на рис. 1а.
Рис. 1. Варианты схемы замещения БТ n-p-n

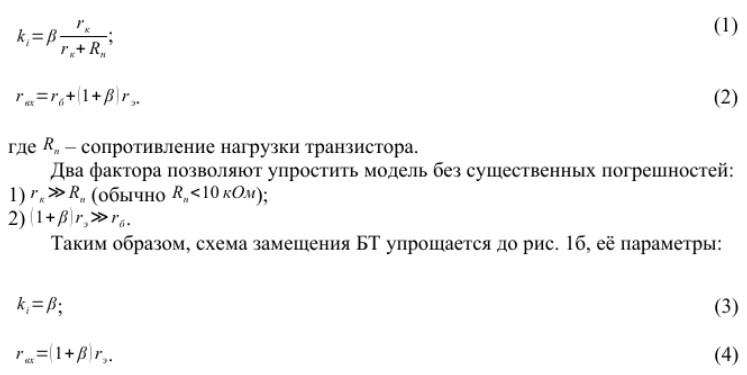

Первичных расчётных параметра всего два: коэффициент усиления по току и входное сопротивление транзистора. Получив их, для конкретной схемы по известным формулам можно рассчитать коэффициент усиления по напряжению, входное и выходное сопротивления каскада.

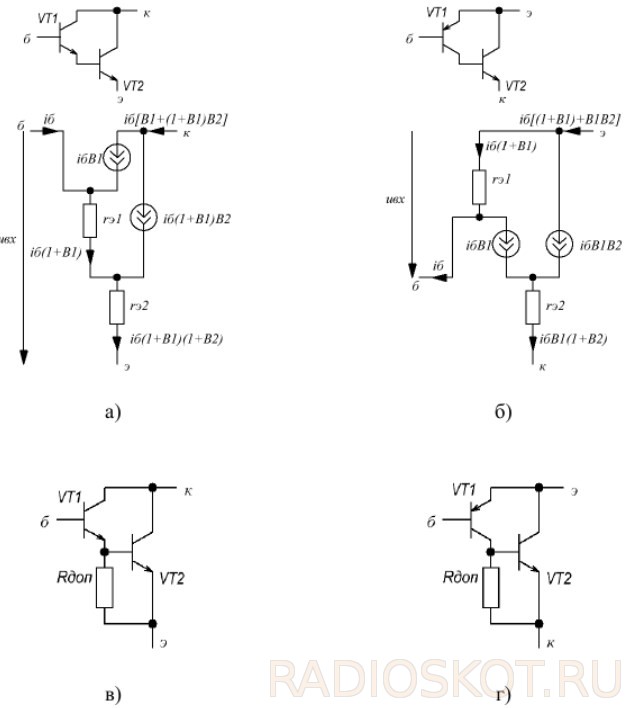

Схемы замещения составных транзисторов Дарлингтона (СТД) и Шиклаи (СТШ) приведены на рис. 2, готовые формулы для расчёта параметров – в табл. 1.
Таблица 1 – Формулы для расчёта параметров СТ
Здесь rэ – сопротивление эмиттера, вычисляемое по формуле:
Рис. 2 Варианты составных транзисторов
Известно, что b зависит от тока коллектора (график зависимости указывается в даташите). Если ток базы VT2 (он же – эмиттерный или коллекторный ток VT1) окажется слишком мал, реальные параметры СТ окажутся намного ниже расчётных. Поэтому для поддержания начального коллекторного тока VT1 достаточно воткнуть в схему дополнительный резистор Rдоп (рис. 2в). Например, если в СТД в качестве VT1 использован КТ315 с минимальным необходимым током Ik.min , то дополнительное сопротивление будет равно
можно поставить резистор номиналом 680 Ом.
Шунтирующее действие Rдоп снижает параметры СТ, поэтому в микросхемах и иных навороченных схемах его заменяют источником тока.
Как видно из формул в табл. 1, усиление и входное сопротивление СТД больше, чем у СТШ. Однако последний имеет свои преимущества:
- на входе СТШ падает меньшее напряжение, чем у СТД (Uбэ против 2Uбэ);
- коллектор VT2 соединён с общим проводом, т.е. в схеме с ОЭ для охлаждения VT2 можно посадить прямо на металлический корпус устройства.
Практика работы составного транзистора
На рис. 3 показаны три варианта построения выходного каскада (эмиттерный повторитель). При подборе транзисторов надо стремится к b1~b2 и b3~b4 . Различие можно компенсировать за счёт подбора пар по равенству коэффициентов усиления СТ b13~b24 (см. табл. 1).
- Схема на рис. 3а имеет наибольшее входное сопротивление, но это худшая из приведённых схем: требует изоляцию фланцев мощных транзисторов (или раздельные радиаторы) и обеспечивает наименьший размах напряжения, поскольку между базами СТ должно падать ~2 В, в противном случае сильно проявятся искажения типа «ступенька».
- Схема на рис. 3б досталась в наследство с тех времён, когда ещё не выпускались комплементарные пары мощных транзисторов. Единственный плюс по сравнению с предыдущим вариантом – меньшее падение напряжения ~1,8 В и больше размах без искажений.
- Схема на рис. 3в наглядно демонстрирует преимущества СТШ: между базами СТ падает минимум напряжения, а мощные транзисторы можно посадить на общий радиатор без изоляционных прокладок.
На рис. 4 показаны два параметрических стабилизатора. Выходное напряжение для варианта с СТД равно:
Поскольку Uбэ гуляет в зависимости от температуры и коллекторного тока, то у схемы с СТД разброс выходного напряжения будет больше, а потому вариант с СТШ предпочтительней.
Рис. 3. Варианты выходных эмиттерных повторителей на СТ
Рис. 4. Применение СТ в качестве регулятора в линейном стабилизаторе
В линейных цепях можно использовать любые подходящие комбинации транзисторов. Автору встречалась бытовая советская техника, в которой использовались СТШ на парах КТ315+КТ814 и КТ3107+КТ815 (хотя принято /КТ361 и КТ3102/КТ3107). В качестве комплементарной пары можно взять C945 и A733, часто встречающиеся в старых компьютерных БП.
Для коммутации электромеханических приводов и, тем более, в импульсных схемах следует использовать готовые СТ с нормированными параметрами включения и выключения, паразитными ёмкостями. Типичный пример – широко распространённые импортные комплементарные СТД серии TIP12х. Подробнее про схемы включения транзисторов…
