Давайте рассмотрим один из самых популярных элементов для преобразования переменного тока в постоянный — двухполупериодный мостовой выпрямитель, также известный как полно-мостовой или просто мостовой. Чтобы оценить его преимущества, сначала разберемся, как работает процесс выпрямления, включая как однополупериодные, так и двухполупериодные схемы, и почему последняя является более эффективной.
Однополупериодное выпрямление
▶ Выпрямление — это процесс преобразования переменного тока (AC), который течет в обоих направлениях, в постоянный ток (DC), движущийся в одном направлении. Ключевым элементом здесь является диод — полупроводниковый прибор, который пропускает ток от анода к катоду, но блокирует его в обратном направлении. Именно эта особенность делает диоды основой всех выпрямительных схем.

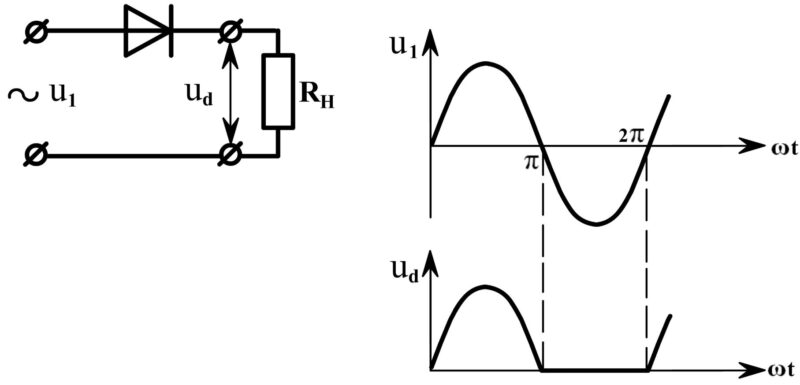

Простейший пример — однополупериодный выпрямитель с одним диодом. В этой схеме переменное напряжение подается на диод, а резистор на выходе имитирует нагрузку.
Когда входное напряжение положительное, диод проводит ток, создавая напряжение на резисторе. При отрицательном напряжении диод действует как разомкнутая цепь, ток не течет, и напряжение на резисторе равно нулю. Результат — пульсирующий сигнал постоянного напряжения, показанный на рисунке справа. Хотя такой сигнал технически является постоянным (напряжение не меняет полярность), он далек от идеала для питания электроники из-за больших провалов в напряжении. Главный недостаток однополупериодного выпрямления — потеря половины входного сигнала (отрицательной полуволны), что снижает эффективность схемы. Именно поэтому двухполупериодные выпрямители, использующие весь сигнал, стали стандартом.
Двухполупериодное выпрямление

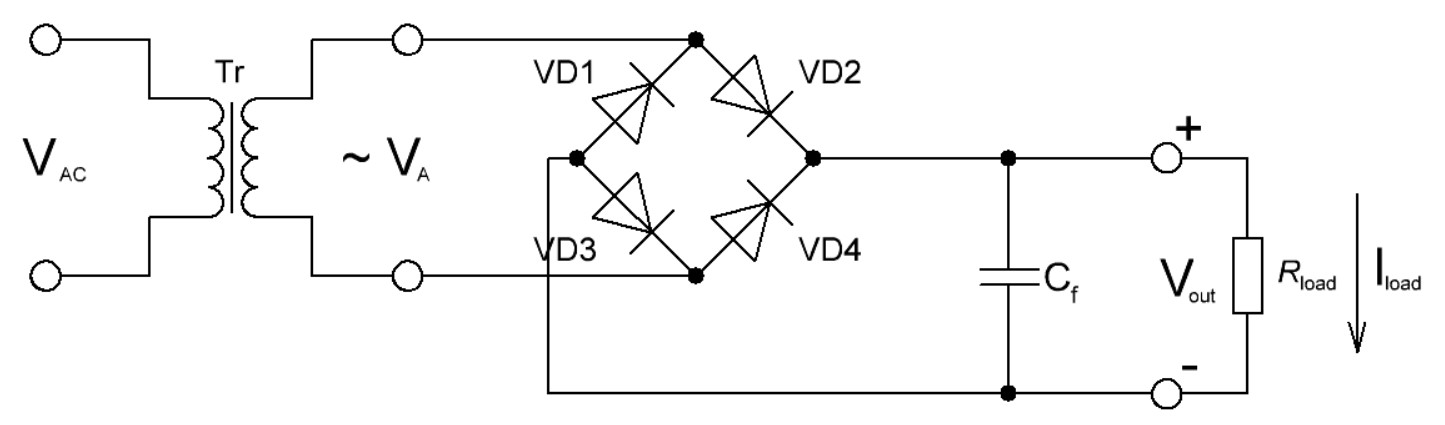

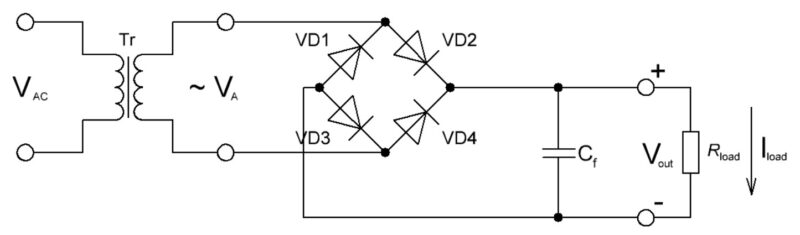

Для более эффективного преобразования переменного тока в постоянный используется двухполупериодный мостовой выпрямитель. В отличие от альтернативной схемы с двумя диодами и трансформатором со средней точкой, которая громоздка и дорога, мостовая схема требует лишь четырех диодов, соединенных в конфигурации «ромб».
В этой схеме источник переменного напряжения подключается к узлам, где встречаются аноды и катоды диодов, а выход снимается с узлов, соединяющих пары анодов или катодов. Уникальность мостовой схемы в том, что она направляет ток через нагрузку в одном направлении независимо от полярности входного напряжения.
Когда входное напряжение положительное, ток течет через одну пару диодов, как показано на диаграмме. При отрицательном напряжении ток идет через другую пару, но направление через нагрузку остается неизменным.
Результат — выпрямленный сигнал, который сохраняет положительные полуволны и инвертирует отрицательные. Это обеспечивает более плотный и стабильный сигнал постоянного напряжения по сравнению с однополупериодной схемой.
Трехфазный мостовой выпрямитель
А теперь принцип работы и описание схемы трехфазного мостового выпрямителя Вот простая схема, которая используется для преобразования трехфазного переменного тока (AC) в постоянный ток (DC). Эта схема состоит из 6 диодов (VD1–VD6), подключенных в конфигурацию моста. Давайте разберем принцип работы и ключевые аспекты схемы.
- Входная часть: Схема питается от трехфазного источника (фаза A, B, C), где каждая фаза (ε₁а, ε₁b, ε₁c) имеет фазовый сдвиг 120° относительно других. На изображении входные волны показаны как синусоиды (ε₂а, ε₂b, ε₂c) после возможного трансформатора или фильтрации.
- Диодный мост: Шесть диодов (VD1–VD6) организованы в двух группах по три, образуя мостовую структуру. Диоды VD1, VD3, VD5 подключены к положительному выходу (+), а VD2, VD4, VD6 — к отрицательному (-). Это позволяет направлять ток через нагрузку (Rн) в одном направлении независимо от полярности входного напряжения.
- Нагрузка: Резистор Rн представляет нагрузку, на которой формируется выходное напряжение U₀₁.
- Выходной сигнал: Справа на графике показана форма выходного напряжения U₀₁, которая представляет собой пульсирующий постоянный ток, образованный наложением выпрямленных фазных напряжений.
Принцип работы
Трехфазный мостовой выпрямитель работает следующим образом:
- Фазовый вход: Каждая фаза (A, B, C) подает синусоидальное напряжение с фазовым сдвигом 120°. В любой момент времени одна из фаз имеет максимальное положительное напряжение, другая — максимальное отрицательное, а третья — промежуточное значение.
- Проведение диодов: Диоды включаются попарно в зависимости от полярности напряжения на фазах. Например: Когда фаза A имеет максимальное положительное напряжение, диод VD1 проводит ток, а диод VD6 (соответствующий минимальному отрицательному напряжению фазы C) также проводит, формируя путь тока через нагрузку. По мере изменения фаз (например, переход к фазе B), включаются другие пары диодов (например, VD3 и VD2), обеспечивая непрерывный ток через Rн.
- Выходное напряжение: Из-за постоянной смены проводящих диодов выходное напряжение U₀₁ представляет собой последовательность пульсаций, каждая из которых соответствует максимальному разности напряжений между фазами. График показывает шесть пульсов за один цикл (360°), что характерно для трехфазного шестипульсового выпрямителя.
Особенности работы
- Шестиимпульсный режим: Каждый цикл (360°) включает 6 импульсов тока (при ωt = ωt₁, ωt₂, ωt₃ и т.д.), что обеспечивается переключением диодов при прохождении фаз через нули и пики.
- Эффективность: В отличие от однополупериодного или однофазного выпрямления, трехфазный мост использует все фазы, что минимизирует потери энергии и улучшает качество выходного сигнала.
- Обратное напряжение: Каждый диод должен выдерживать пиковое обратное напряжение, равное пиковому значению фазного напряжения (примерно 1.414 * V_RMS фазы).
Эта схема демонстрирует эффективное решение для преобразования трехфазного тока, широко применяемое в современных электросистемах.
Формулы и расчеты схемы
Как вы уже знаете, мостовой выпрямитель преобразует переменное напряжение \( V_{AC} \) в пульсирующее постоянное напряжение \( V_{DC} \). Далее приведены ключевые формулы для анализа и проектирования схем с диодным мостом.
Выходное напряжение постоянного тока (без сглаживания):
\[ V_{DC(peak)} = V_{AC(peak)} — 2V_D \]
где:
- \( V_{AC(peak)} \) — пиковое значение входного переменного напряжения (\( V_{AC(peak)} = V_{RMS} \cdot \sqrt{2} \)),
- \( V_D \) — прямое падение напряжения на одном диоде (обычно 0.7 В для кремниевых диодов).
Среднее значение выходного напряжения:
\[ V_{DC(avg)} = \frac{2 \cdot V_{DC(peak)}}{\pi} \approx 0.636 \cdot V_{DC(peak)} \]
Выходной ток:
\[ I_{DC(avg)} = \frac{V_{DC(avg)}}{R_L} \]
где \( R_L \) — сопротивление нагрузки.
Пульсации напряжения (с конденсатором):
\[ V_{ripple} \approx \frac{I_{DC(avg)}}{f \cdot C} \]
где:
- \( f \) — частота входного сигнала (например, 50 Гц или 60 Гц),
- \( C \) — емкость конденсатора (в фарадах).
Мощность нагрузки:
\[ P_{out} = V_{DC(avg)} \cdot I_{DC(avg)} \]
Обратное напряжение диодов (PIV):
\[ PIV = V_{AC(peak)} \]
Онлайн калькулятор
Пример вычисления
Рассчитаем параметры мостового выпрямителя для следующей схемы:
- Входное напряжение: \( V_{RMS} = 12 \, \text{В} \), частота \( f = 50 \, \text{Гц} \).
- Нагрузка: \( R_L = 100 \, \Omega \).
- Прямое падение напряжения на диоде: \( V_D = 0.7 \, \text{В} \).
- Сглаживающий конденсатор: \( C = 1000 \, \mu\text{Ф} \).
Шаги расчета:
- Пиковое входное напряжение:
\[ V_{AC(peak)} = V_{RMS} \cdot \sqrt{2} = 12 \cdot 1.414 \approx 16.97 \, \text{В} \] - Пиковое выходное напряжение:
\[ V_{DC(peak)} = V_{AC(peak)} — 2V_D = 16.97 — 2 \cdot 0.7 = 15.57 \, \text{В} \] - Среднее выходное напряжение:
\[ V_{DC(avg)} = 0.636 \cdot V_{DC(peak)} = 0.636 \cdot 15.57 \approx 9.90 \, \text{В} \] - Средний выходной ток:
\[ I_{DC(avg)} = \frac{V_{DC(avg)}}{R_L} = \frac{9.90}{100} = 0.099 \, \text{А} = 99 \, \text{мА} \] - Пульсации напряжения:
\[ V_{ripple} \approx \frac{I_{DC(avg)}}{f \cdot C} = \frac{0.099}{50 \cdot 1000 \cdot 10^{-6}} = 1.98 \, \text{В} \] - Мощность на нагрузке:
\[ P_{out} = V_{DC(avg)} \cdot I_{DC(avg)} = 9.90 \cdot 0.099 \approx 0.98 \, \text{Вт} \] - Выбор диодов:
\[ PIV = V_{AC(peak)} \approx 16.97 \, \text{В} \]
Диоды должны выдерживать обратное напряжение не менее 17 В. Для запаса надежности выберем диоды с PIV \(\geq 50 \, \text{В}\), например, 1N4001.
Результаты
- Среднее выходное напряжение: \( 9.90 \, \text{В} \).
- Средний ток: \( 99 \, \text{мА} \).
- Пульсации: \( 1.98 \, \text counts: 0.98 \, \text{Вт} \).
- Диоды: 1N4001 или аналогичные.
| Параметр | Формула | Описание |
|---|---|---|
| Пиковое входное напряжение | Пиковое напряжение = Среднеквадратичное напряжение * 1.414 | Это максимальное значение входного переменного напряжения. Берем среднеквадратичное напряжение (оно обычно указано для источника) и умножаем на 1.414 (это корень из 2). |
| Пиковое выходное напряжение | Выходное пиковое напряжение = Пиковое входное напряжение — 2 * Падение на диоде | Максимальное напряжение на выходе после выпрямления. Из пикового входного напряжения вычитаем падение напряжения на двух диодах (обычно 0.7 В на каждый диод для кремниевых). |
| Среднее выходное напряжение | Среднее напряжение = (2 * Выходное пиковое напряжение) / 3.14 | Среднее значение напряжения на выходе за один цикл. Берем пиковое выходное напряжение, умножаем на 2 и делим на 3.14 (это число пи). Или можно умножить пиковое напряжение на 0.636 для упрощения. |
| Средний выходной ток | Средний ток = Среднее напряжение / Сопротивление нагрузки | Ток, который течет через нагрузку. Делим среднее выходное напряжение на сопротивление нагрузки (в омах). |
| Пульсации напряжения | Пульсации = Средний ток / (Частота * Емкость конденсатора) | Величина колебаний напряжения на выходе, если есть сглаживающий конденсатор. Берем средний ток, делим на произведение частоты входного сигнала (например, 50 Гц) и емкости конденсатора (в фарадах). |
| Мощность на нагрузке | Мощность = Среднее напряжение * Средний ток | Мощность, которую потребляет нагрузка. Умножаем среднее напряжение на средний ток. |
| Обратное напряжение диодов | Равно пиковое входное напряжение | Максимальное напряжение, которое диод должен выдержать в обратном направлении. Равно пиковому входному напряжению. |
Для уменьшения пульсаций можно увеличить емкость конденсатора, но это увеличит пусковой ток. Для стабилизации напряжения рекомендуется добавить стабилизатор напряжения, например, 7809, чтобы получить стабильные 9 Вольт.
От выпрямления к стабильному питанию
Мостовой выпрямитель создает пульсирующий постоянный ток, который уже ближе к идеалу, но все еще требует доработки для питания чувствительных электронных устройств. Добавление сглаживающего конденсатора позволяет уменьшить пульсации, а линейный или импульсный стабилизатор напряжения обеспечивает стабильное выходное питание схем. Такая комбинация делает мостовой выпрямитель основой современных источников питания.
▶ Диодный мост сочетает простоту, эффективность и универсальность. Схема не требует сложных компонентов и работает с любым переменным напряжением, что делает ее идеальной для широкого спектра применений — от бытовой электроники до промышленных систем. Ее способность использовать обе полуволны входного сигнала минимизирует потери энергии, а компактность и низкая стоимость делают предпочтительным выбором инженеров и электриков.
