Предлагаю для повторения схему микрофонного предусилителя на базе ОУ КР551УД2А. Общие характеристики предусилителя:
Напряжение питания: +/-6В
Входное напряжение: 1 мВ
Выходное напряжение: 250 мВ
Диапазон воспроизводимых частот от 20 до 20000 Гц
Отношение сигнал/шум: ~60 дБ
Схема микрофонного усилителя на ОУ:
Данная микросхема питается от 5 до 20В, в схеме используется делитель напряжения. В моём варианте был использован обычный блок питания на 12В, если у вас есть двуполярный блок питания, то делитель можно выкинуть и запитать напрямую: (+) к 14 выходу, (-) к 7 выходу.
Номиналы элементов микрофонного усилителя:
R1 = 100 Ом
R2 = R5 = 56 кОм
R3 = R7 = R8 = 4.7 кОм
R4 = 220 Ом
R6 — переменний на 47 кОм
С1 = 1000 мкФ
С2 = 10 мкФ на 16В
С3 = 50 мкФ на 16В
С4 = 3.3 мкФ на 16В
С5 = С6 = 3300 пФ
DA = КР551УД2А
Вообще данный ОУ двухканальный, но использовал только один канал за ненадобностью второго. Соответствие выходов для монтажа второго канала усилителя: 1 — 13, 2 — 12, 3 — 11, 4 — 10, 5 — 9, 6 — 8. Можно на второй канал микрофонного усилителя поставить большее входное сопротивление и сделать его, например, инструментальным.

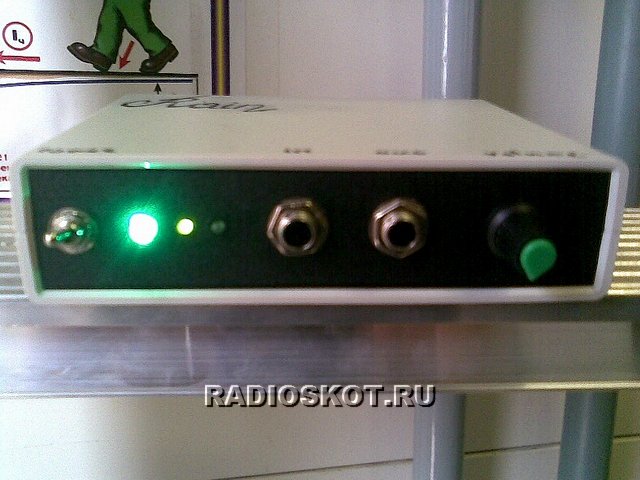

У данной конструкции есть один нюанс: когда уложил всё в пластиковый корпус — получил достаточно сильный фон. Поэтому оклеил изнутри корпус фольгой и припаял к ней землю — помогло. Общая себестоимость микрофонного усилителя ~20-25р без стоимости корпуса и разъёмов. Автор: Алексеев Николай.
