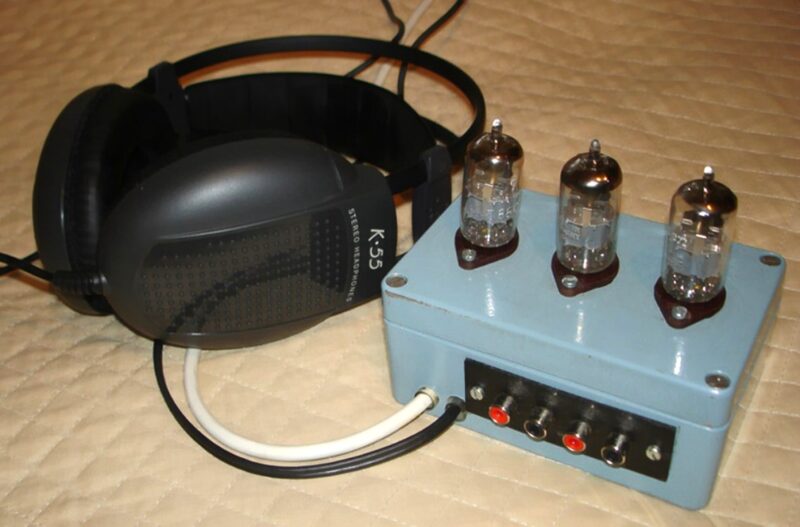

Ламповая техника, несмотря на развитие транзисторов и микросхем для цифровой обработки, даже сегодня, в 2025 году, не теряет популярности среди аудиофанатов. Причина — уникальный «теплый» звук, создаваемый электронными лампами. И это не просто слова — переделав и переслушав десятки подобных УНЧ, это могу подтвердить вполне определенно. Далее рассмотрим простой и качественный однотактный ламповый усилитель для наушников, не использующий выходной трансформатор (большой плюс для повторяемости).

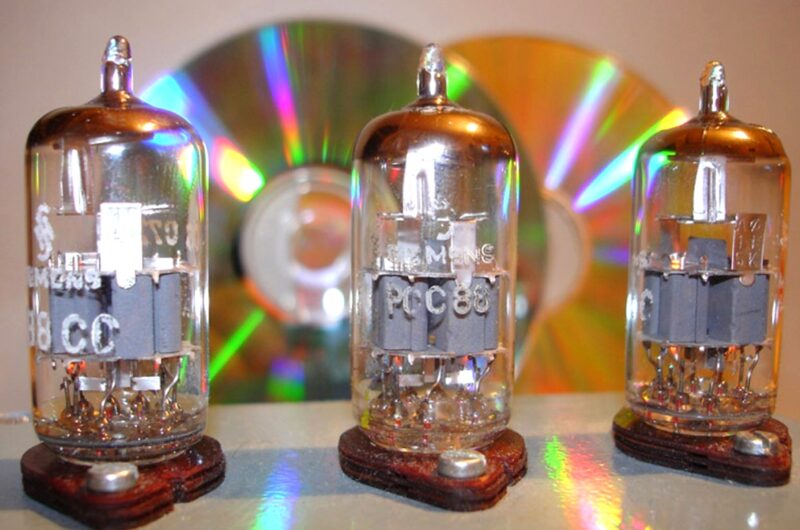

Устройство собрано на широко доступных двойных триодах ECC82 (12AU7) или ECC81 (12AT7). Оба типа ламп совместимы и могут быть взаимозаменяемыми в данной схеме без изменения элементов. В крайнем случае ставьте наши аналоги (список будет дальше).
Особенности усилителя НЧ
- Класс усиления: Однотактный (Single-Ended)
- Тип ламп: ECC82 / ECC81 / E88CC / 6DJ8
- Выход: Прямое подключение к наушникам
- Питание: +220 В анодного напряжения
- Блок питания: вынесен в отдельный корпус — это снижает уровень шумов и позволяет использовать качественные фильтры.
Схема усилителя к наушникам
Представленная схема на двойных триодах. Используется одна лампа V1 как входной каскад, и вторая V2 — в роли катодного повторителя для понижения выходного сопротивления.
Расшифровка основных элементов:
- P1 (100K): потенциометр регулировки уровня громкости.
- R1, R9: задают входное сопротивление.
- R2, R3, C1: формируют режим первой половины V1.
- R4, V2, C2: анодная нагрузка и развязка.
- R5, C3: катодное смещение повторителя.
- C4: выходной разделительный конденсатор, защищает наушники от постоянного тока.
- R6, R7, R8: формируют выходное сопротивление и нагрузку.
Выходное напряжение достаточное для большинства наушников с сопротивлением 32-300 Ом.
Можете сделать печатную плату, но ламповую технику удобнее монтировать навесным способом на шасси.
Общие рекомендации:
- Размещайте лампы ближе к центру, чтобы минимизировать длину соединений.
- Используйте заземляющую шину (медную или латунную) — это снижает фоновый шум.
- Все элементы высокого напряжения (C2, C4, R4) — держать подальше от входной части.
- Электролиты ставьте качественные (Nichicon, Elna и т.п.) — это реально влияет на звук.
Работа схемы
Сигнал поступает через потенциометр громкости на сетку первой половины лампы V1. Усиленный сигнал с анода V1 поступает на сетку катодного повторителя V2. Катодный повторитель необходим для согласования высокого выходного сопротивления триода с нагрузкой (наушниками). Катодный повторитель (V2) обеспечивает низкое выходное сопротивление, достаточное для качественного управления наушниками без искажений. Отсутствие выходного трансформатора упрощает схему и уменьшает искажения в звуковом тракте.
Выбор радиоламп
| Импортная | Тип/назначение | Советская | Примечания |
|---|---|---|---|

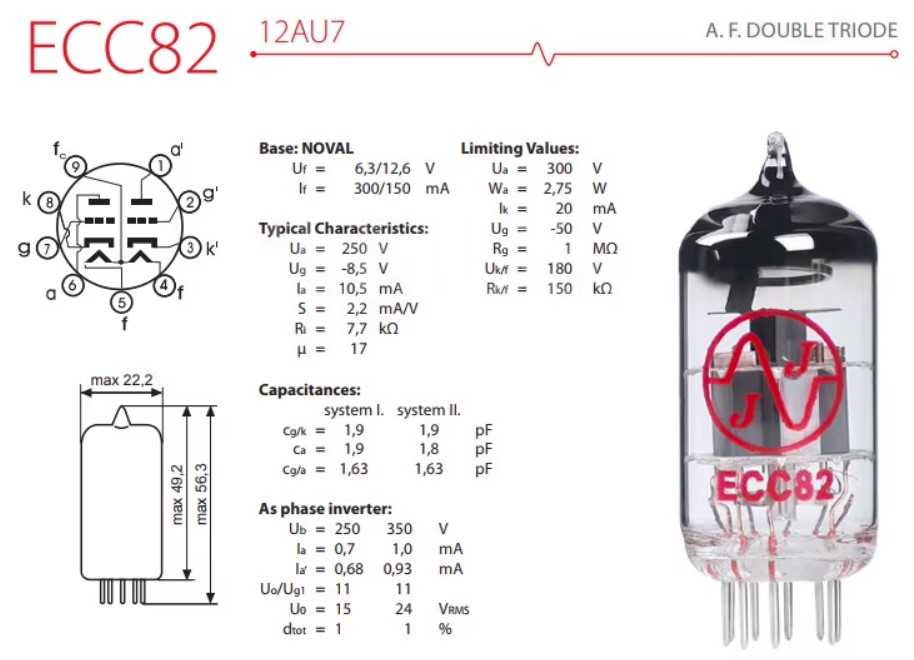

| ECC82 (12AU7) | двойной триод (низкое усиление) | 6Н10П | Близкий по параметрам, но не пин совместим. |
| ECC81 (12AT7) | двойной триод (высокое усиление) | 6Н2П, 6Ф12П | 6Н2П — наиболее близкий аналог. |
| E88CC / 6DJ8 | двойной триод (низкошумящий) | 6Н23П, 6Н1П | 6Н23П — прямой аналог, высокое качество. |
Для ECC82 (12AU7): советский аналог 6Н10П
- Неплохой вариант, но требуется переразводка платы — цоколевка отличается.
- Отличается анодным током и усилением, можно адаптировать схему.
Для ECC81 (12AT7): 6Н2П самый популярный аналог
- Цоколевка почти совпадает, но требует проверки.
- Характеристики близкие, усиление даже выше.
Для E88CC / 6DJ8: 6Н23П или 6Н1П, особенно версии ЕВ
- Прямой аналог, можно ставить без переделки.
- Очень низкий уровень шума, отличный для аудиофилов.
Экспериментируйте с лампами — звук может меняться в зависимости от типа и производителя. Это одна из особенностей ламповой техники.
Питание УНЧ
Для питания используется анодное напряжение +220 В. Фильтрация выполняется с помощью электролитических конденсаторов и RC-фильтров. Катоды ламп получают смещение через резисторы и байпасные конденсаторы (C1 и C3). Размещение блока питания в отдельном корпусе критично для снижения фона и гудения.
Звук, получаемый с этого усилителя:
- Мягкий, объемный, с естественными тембрами
- Отличная проработка вокала и инструментов
- Прекрасно раскрывает возможности наушников класса Hi-Fi и Hi-End
Итого, этот простой, но качественный однотактный ламповый усилитель — отличный проект для аудиофилов и радиолюбителей. Его можно собрать с минимальными навыками и расходами, а результат приятно удивит — как внешне, так и по звучанию!
