Довольно простой усилитель для домашних колонок вы можете собрать своими руками. В его основе лежат две микросхемы-усилителя НЧ TDA2030 (К174УН19), стоимость этой микросхемы весьма мала, но при этом она обладает довольно неплохими параметрами.

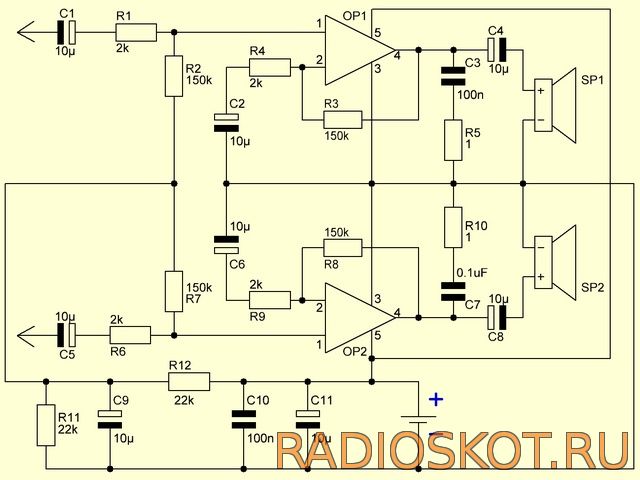

Электрическая схема УМЗЧ
Перечень элементов схемы
- Bat1 = блок питания, батарейки/аккумулятор
- C1 = 10 µF
- C2 = 10 µF
- C3 = 100 nF
- C4 = 10 µF
- C5 = 10 µF
- C6 = 10 µF
- C7 = 0.1 uF
- C8 = 10 µF
- C9 = 10 µF
- C10 = 100 nF
- C11 = 10 µF
- OP1 = TDA2030
- OP2 = TDA2030
- R1 = 2 kOhm
- R2 = 150 kOhm
- R3 = 150 kOhm
- R4 = 2 kOhm
- R5 = 1 Ohm
- R6 = 2 kOhm
- R7 = 150 kOhm
- R8 = 150 kOhm
- R9 = 2 kOhm
- R10 = 1 Ohm
- R11 = 22 kOhm
- R12 = 22 kOhm
- SP1 = 15 Watt
- SP2 = 15 Watt

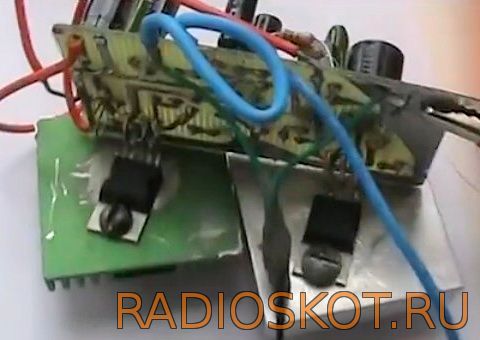

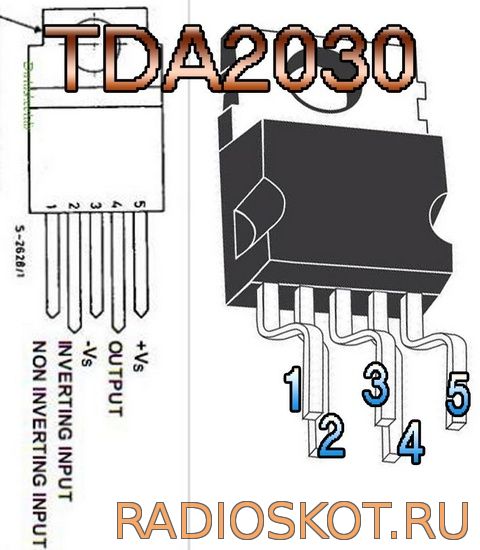

Микросхема TDA2030 имеет 5 выводов, а корпус TO220. И первую, и вторую TDA2030 обязательно нужно установить на какой-нибудь теплоотвод, термопасту использовать необязательно, но желательно.
Схема рассчитана на два входа, то есть в итоге мы получим стерео звук.
Максимальная мощность выдаваемая данным усилителем 18 Ватт на один динамик 4 Ом, а у нас их два, — это два источника звука с почти чистыми 18W, что весьма неплохо. Печатная плата испытана на работоспособность. Скачать 18W.lay. Не забудьте отзеркалить её при печати, коль будете паять не со стороны дорожек.
У меня не оказалось подходящих динамиков, для демонстрации работы взял два по 4 Ома 3 Вт и ничего, качество воспроизведение аудио-звука мне лично понравилось. В комнате слышно отлично, на улице естественно хуже. Если поместить усилитель 2*18 Вт в нормальный корпус, то выйдут приличные колонки за маленькую стоимость.
В качестве источника аудио-сигнала можно использовать любой гаджет: mp3, смартфон или компьютер. На картинке показана распиновка стандартного штекера джек (Jack) 3,5 мм.

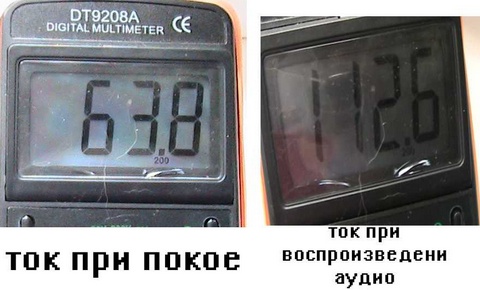

Питать усилитель звука на двух ТДА2030 можно от блока питания или от батареек/аккумуляторов. Напряжение от 12-44 Вольт, но реально заработает и меньше чем от двенадцати вольт. Если будет наблюдаться раздражающий гул в динамиках, то виноват БП и неэкранированные провода. Я использовал блок питания 13 В, 0.45 A (он выдает 17,8 вольт). Ток в режиме покоя составляет 60-70 mA, когда же включаем музыку — около 0,1 Ампера.
После успешной сборки схемы усилителя и подключения его к источнику электроэнергии, в динамиках вы услышите небольшой шум, но он пропадёт, как только подадите аудио-сигнал к входам схемы.
Ниже вы можете увидеть видео работы усилителя. К сожалению, микрофон камеры не смог передать истинную силу звука. На самом деле он намного громче, на 50% ползунка телефона уже неплохо, правда при полной мощности наблюдаются хрипы, искажения и другая нечисть.
Видео работы УМЗЧ
И вот ещё что — более половины активной китайской акустики имеет в качестве УМЗЧ именно микросхему 2030. Автор материала — EGOR.
