Привет всем! Выкладываю свой универсальный блок питания с функциями зарядки, который может быть универсальным решением для радиолюбителей, авто-мото владельцев, обладателей электро транспорта и т.д.

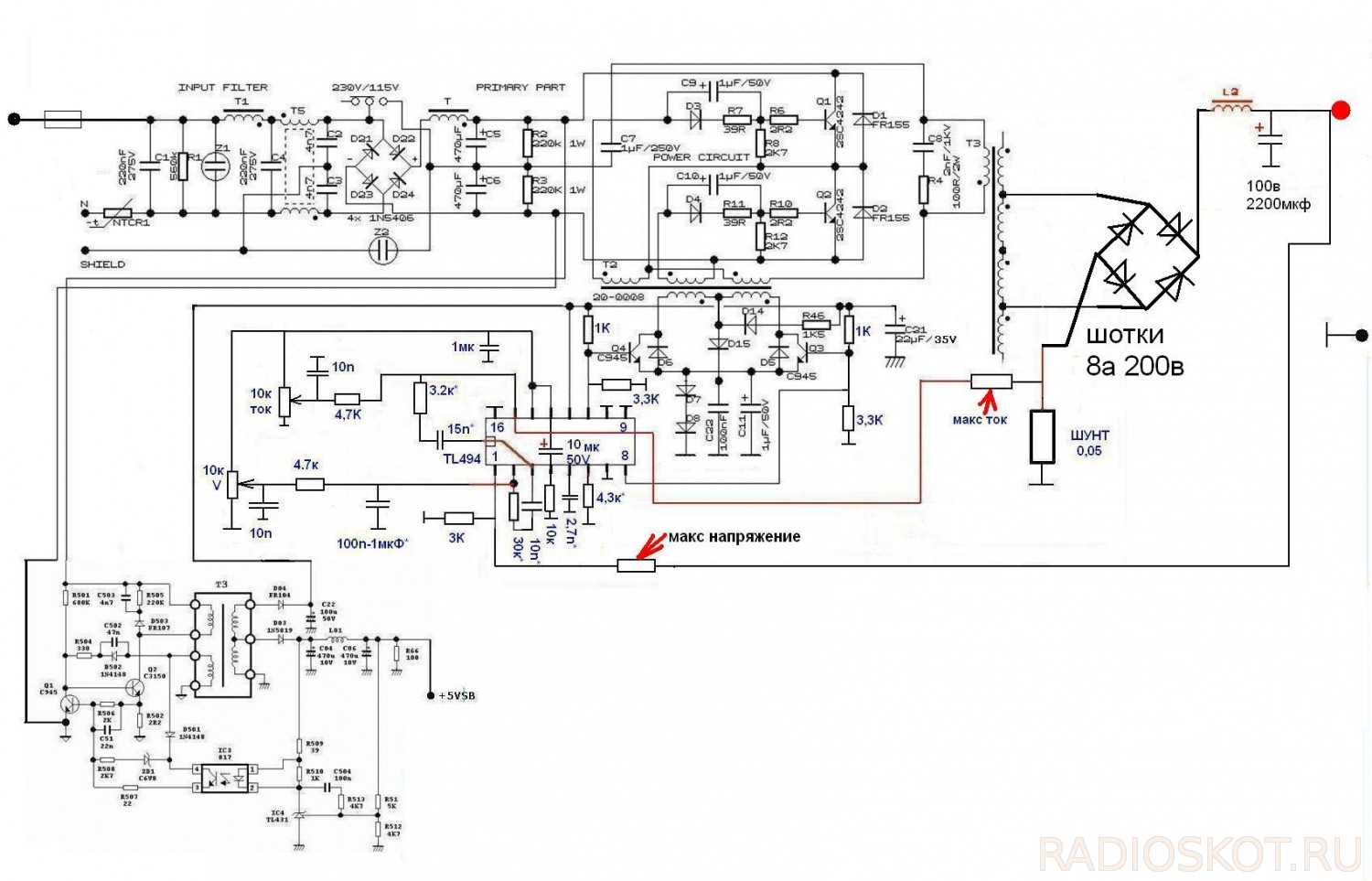

Схема переделки ATX
Принцип переделки заключается в:
- Подгонке стандартных компьютерных ATX блоков на TL494 под регулируемый блок питания по напряжению и с ограничением тока.

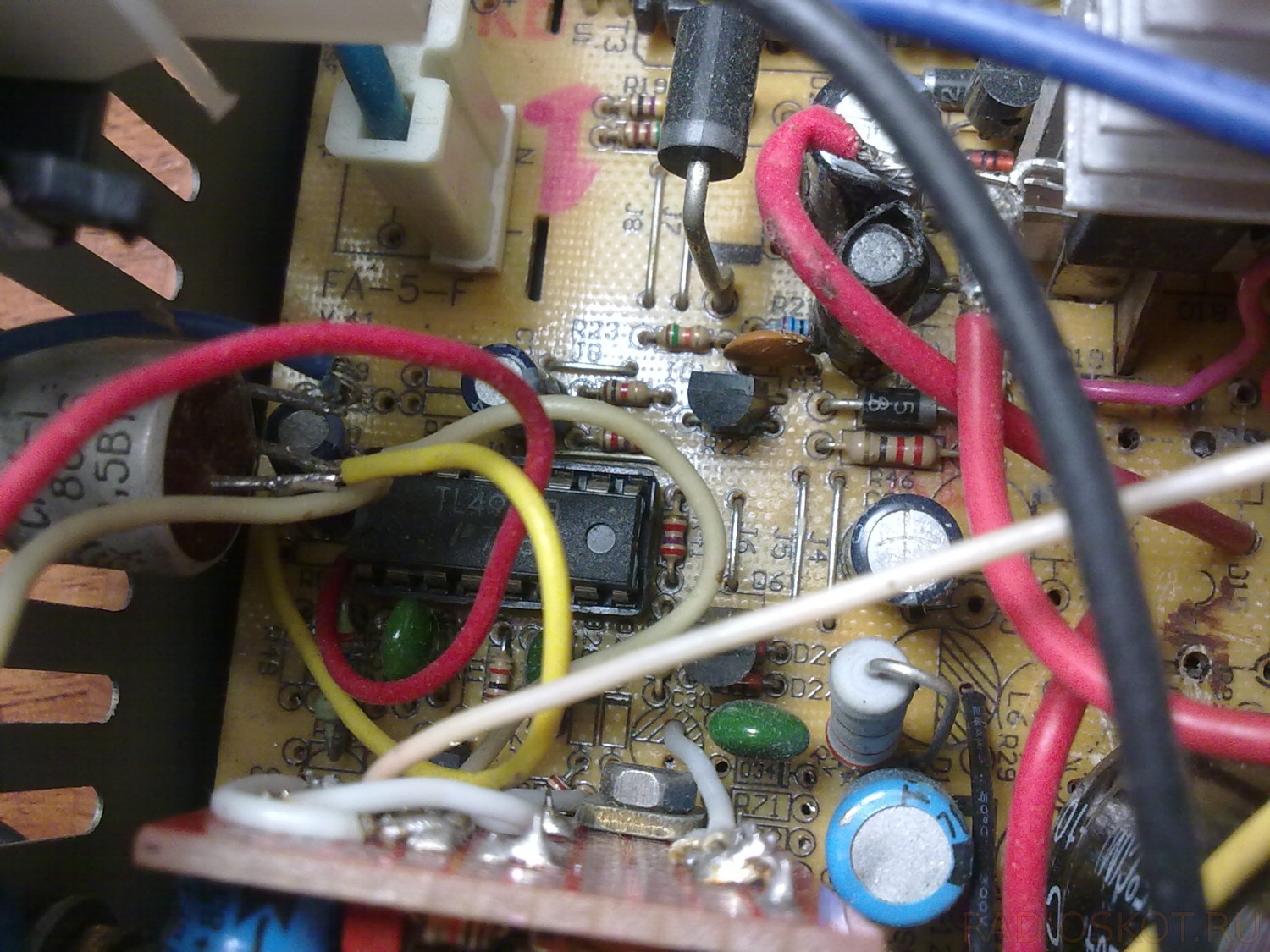

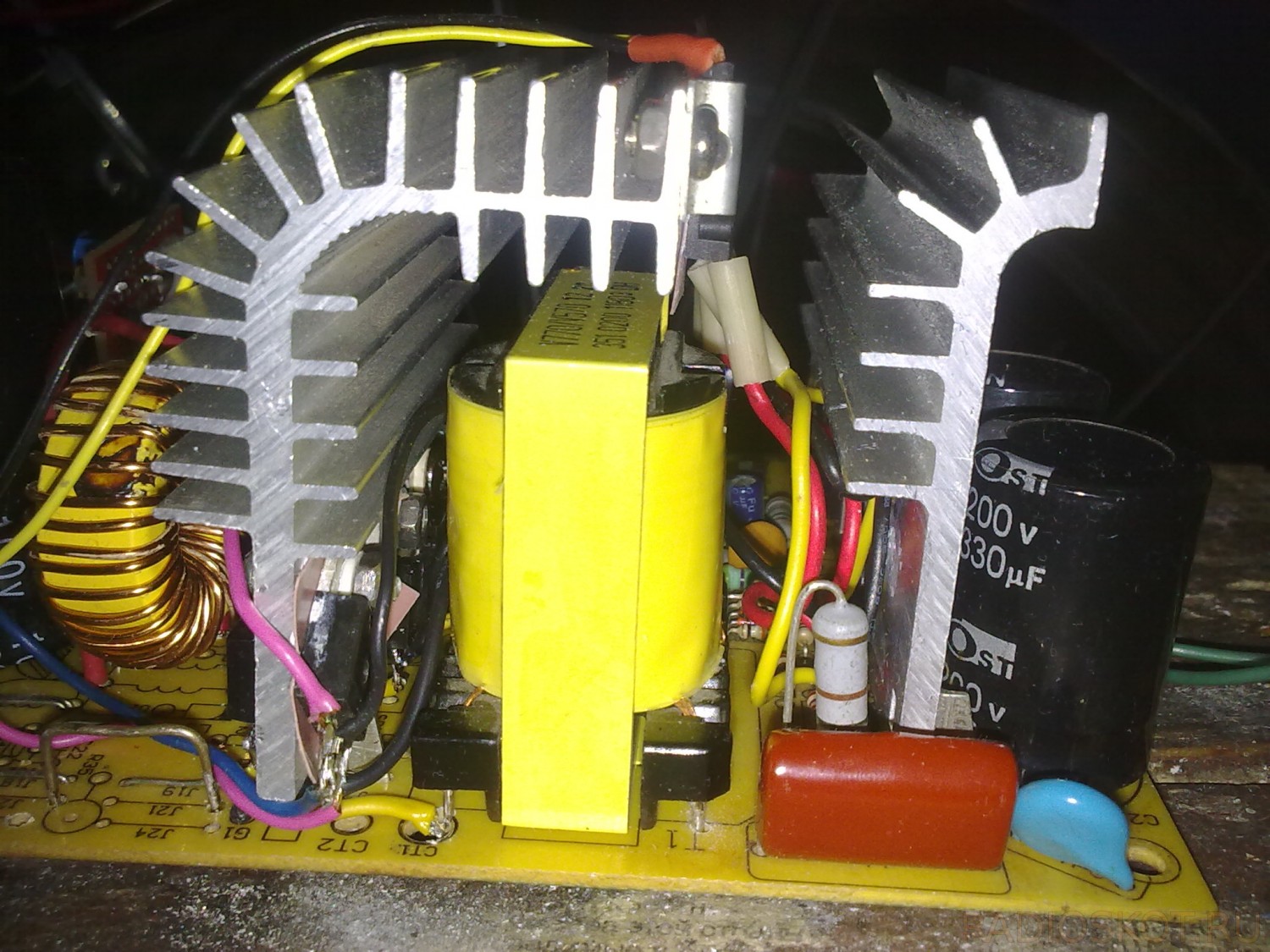

- Поднятие выходного напряжения до 90 вольт за счет переделки выходной части блока и замены трансформатора.
- Интегрирование в блок схемы заряда с паузами (простейший мультивибратор на транзисторах).

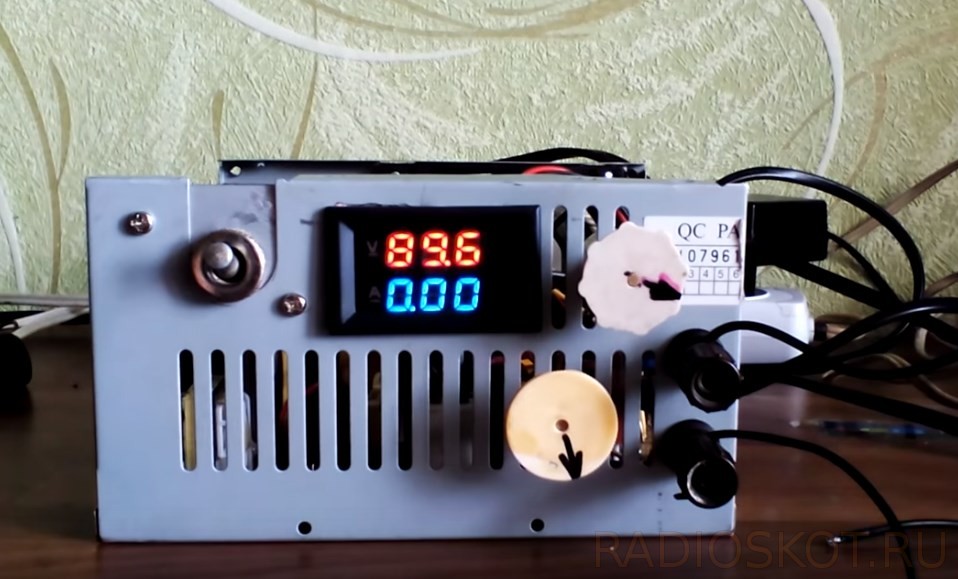

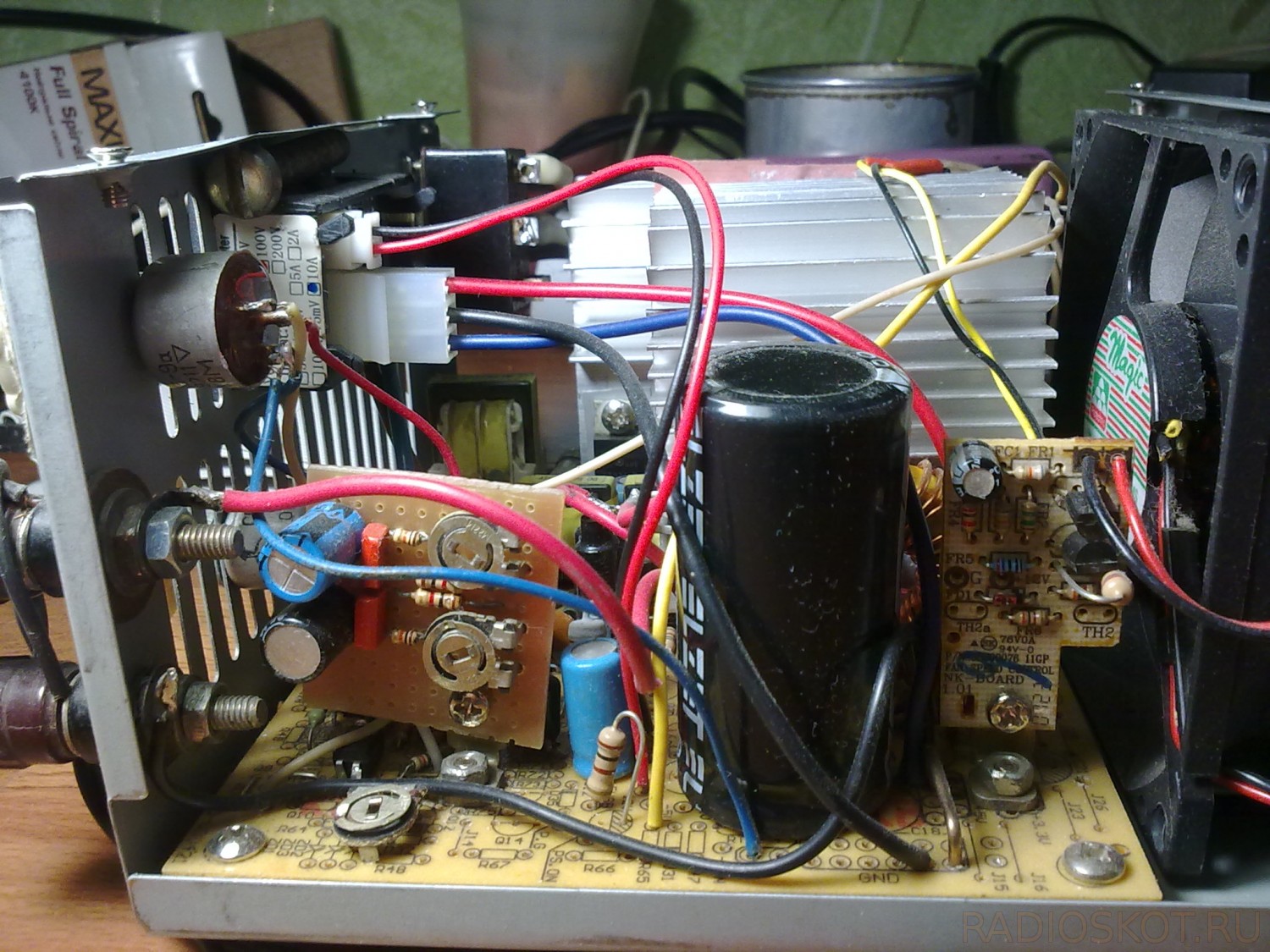

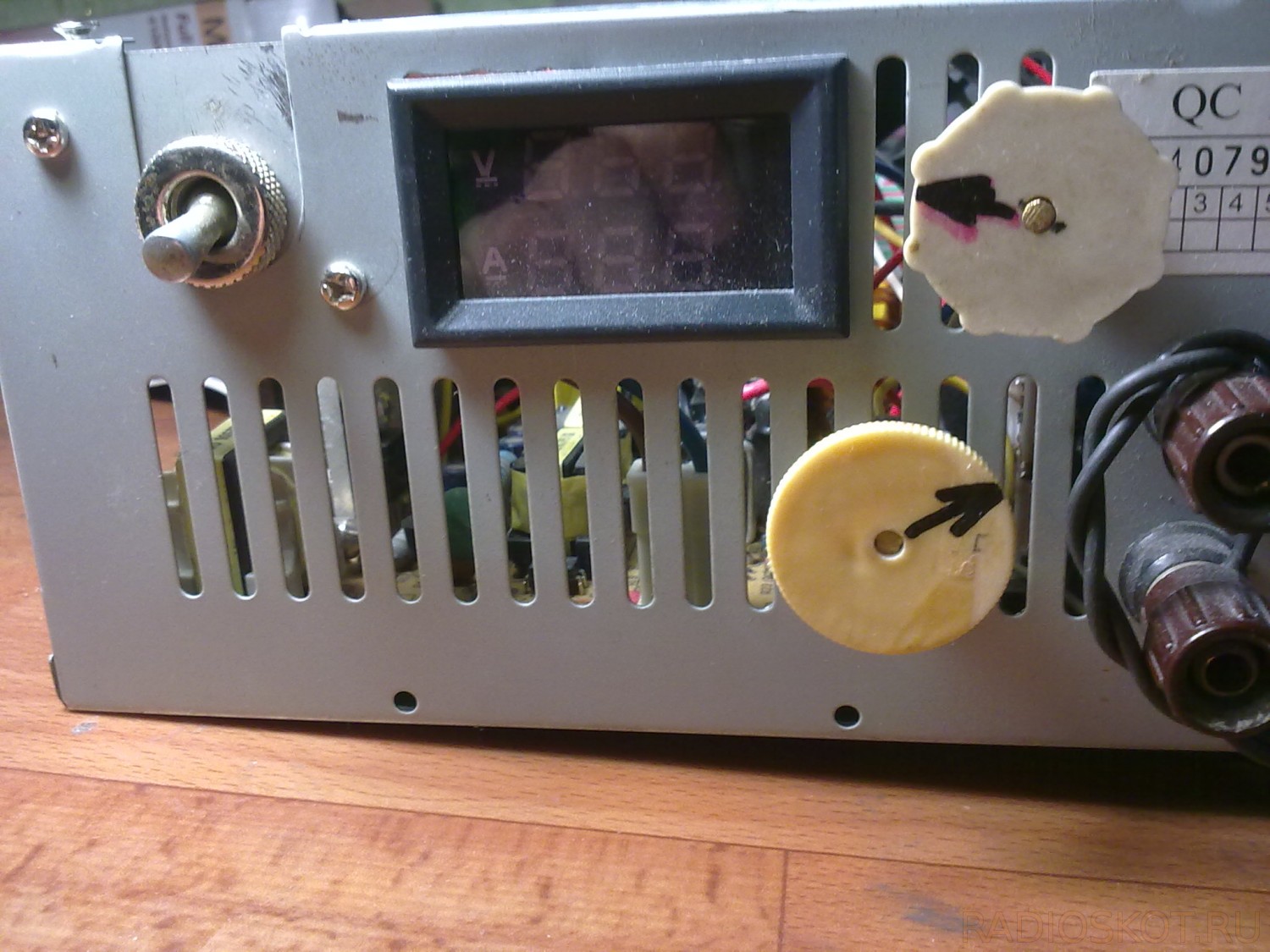

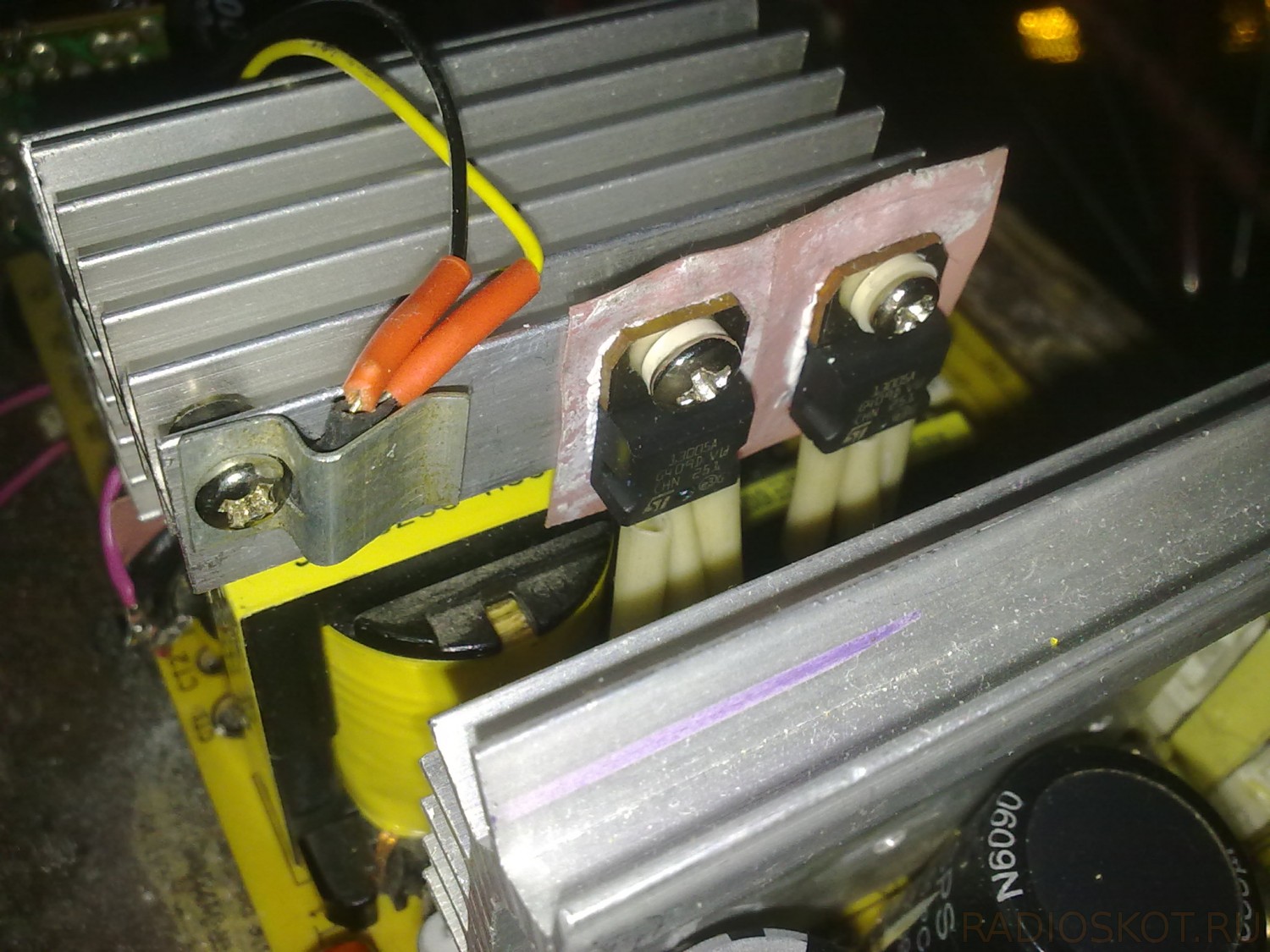

Изначально блок планировался для заряда и реанимации батарей электровелосипеда. Выходные характеристики блока 0-90 вольт постоянного напряжения и регулируемый ток до 2,74 ампер. За основу взят ATX блок питания. Трансформатор взят от БП монитора V770/570. Вольтамперметр цифровой — готовый китайский на 100 В 10 А. Далее смотрите фотообзор самодельной конструкции:
В блоке присутствует схема заряда аккумуляторов с паузами (для заряда АКБ). Также есть защита от коротких замыканий.
Видео обзор в процессе настройки
Видео про готовый вариант устройства
Если есть вопросы — можете спросить на форуме, всем удачи! Автор проекта: BEST-83154.
