Калькулятор позволяет рассчитать необходимую мощность блока питания (БП) и ток нагрузки для светодиодной ленты на основе её длины, мощности на метр и напряжения. Также учитывается процент запаса по мощности для надёжной и безопасной работы оборудования.
Как пользоваться калькулятором
- Введите длину ленты в метрах.
- Укажите мощность на один метр (Вт/м).
- Введите рабочее напряжение ленты (В).
- Укажите желаемый запас по мощности в процентах (рекомендуется 20–40%).
- Нажмите кнопку «Расчёт» для получения результатов.
Что рассчитывается
- Общая мощность — вся потребляемая мощность ленты без запаса.
- Рекомендуемая мощность блока питания — с учётом запаса, чтобы избежать перегрузок.
- Ток нагрузки — необходимый ток для питания ленты при указанном напряжении.
Формулы
1. Общая мощность ленты:
$$
P = L \times P_m
$$
где: \( L \) — длина ленты в метрах, \( P_m \) — мощность на 1 метр (Вт/м)
2. Мощность с запасом:
$$
P_{\text{р}} = P \times \left(1 + \frac{M}{100} \right)
$$
где: \( M \) — запас по мощности в процентах
3. Ток нагрузки:
$$
I = \frac{P_{\text{р}}}{U}
$$
где: \( U \) — напряжение питания в вольтах (В)
Пример расчёта
Дано:
- Длина ленты: \( L = 5 \) м
- Мощность на метр: \( P_m = 14.4 \) Вт/м
- Напряжение: \( U = 12 \) В
- Запас по мощности: \( M = 30\% \)
Решение:
1. Общая мощность:
$$
P = 5 \times 14.4 = 72 \text{ Вт}
$$
2. Мощность с запасом:
$$
P_{\text{р}} = 72 \times 1.3 = 93.6 \text{ Вт}
$$
3. Ток нагрузки:
$$
I = \frac{93.6}{12} = 7.8 \text{ А}
$$
Ответ: Рекомендуемый блок питания — не менее 93.6 Вт, с током 7.8 А при 12 В.
Потребление тока на 1 метр ленты

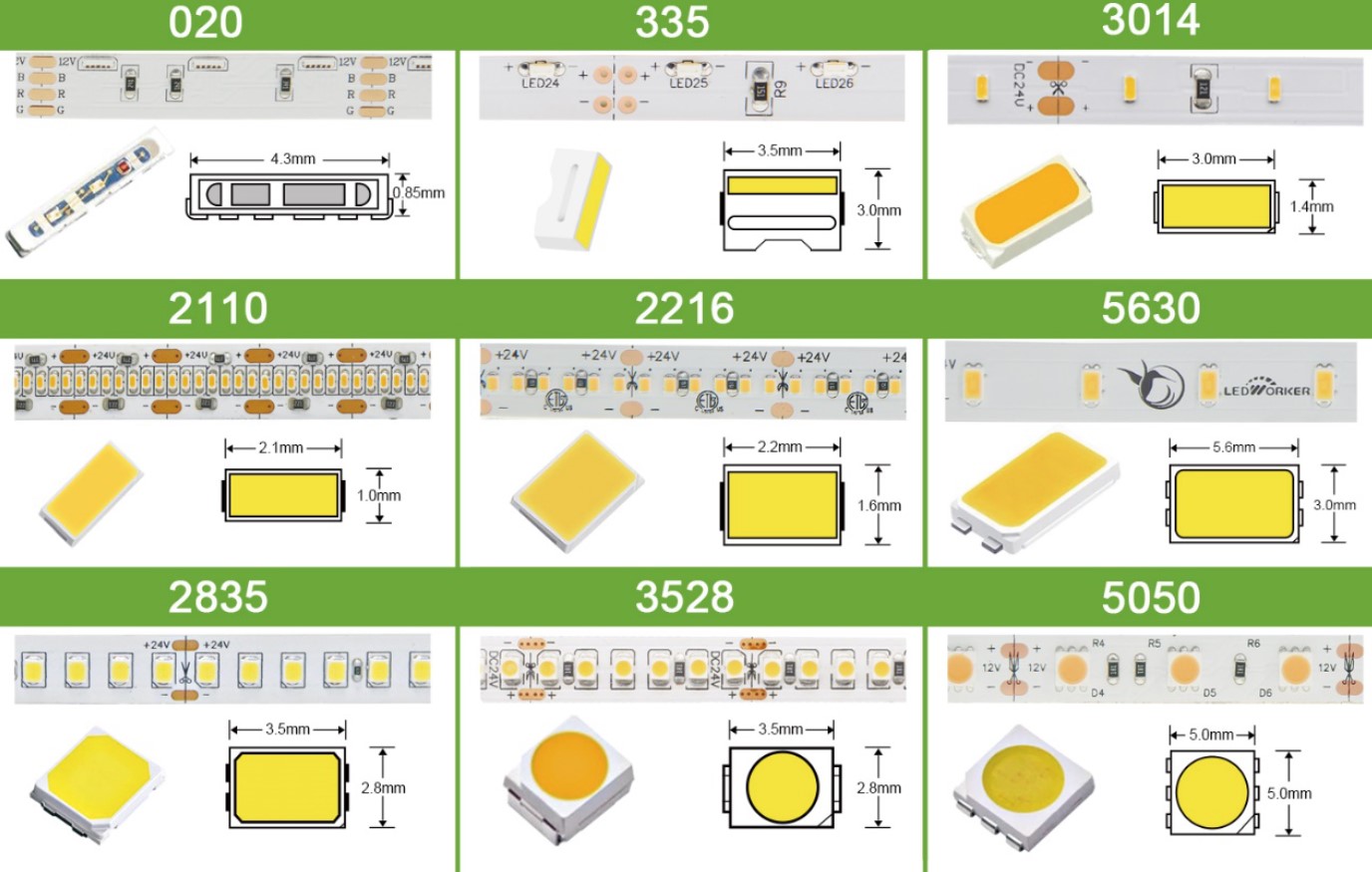

| Тип ленты | Плотность | Питание | Мощность, Вт/м | Ток, А/м |
|---|---|---|---|---|
| SMD 3528 | 60 LED/м | 12 В | 4.8 | 0.40 |
| SMD 3528 | 120 LED/м | 12 В | 9.6 | 0.80 |
| SMD 5050 | 60 LED/м | 12 В | 14.4 | 1.20 |
| SMD 5050 RGB | 30 LED/м | 12 В | 7.2 | 0.60 |
| SMD 5050 RGB | 60 LED/м | 12 В | 14.4 | 1.20 |
| SMD 2835 | 60 LED/м | 12 В | 9.6 | 0.80 |
| SMD 2835 | 120 LED/м | 12 В | 19.2 | 1.60 |
| SMD 5630 | 60 LED/м | 12 В | 24.0 | 2.00 |
Примечание: Значения приблизительные и могут незначительно отличаться в зависимости от производителя и качества компонентов.
Полезно знать
- Запас мощности увеличивает срок службы блока питания и снижает риск перегрева.

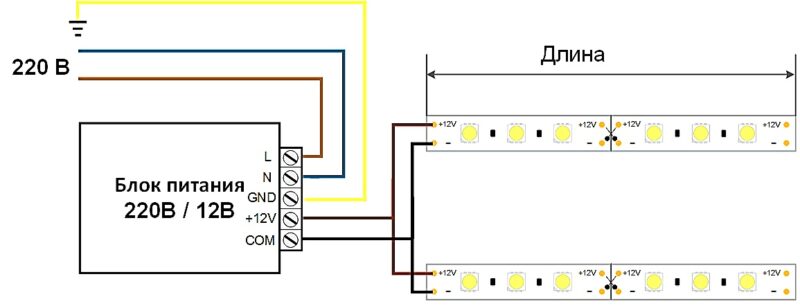

- Для длинных лент (>5 м) рекомендуется подавать питание с двух сторон.
- При превышении допустимого тока следует разделить нагрузку на несколько БП или использовать усилители.
- Плотное размещение ленты требует дополнительного охлаждения.
Больше информации по LED лентам читайте в этом справочном материале.
