Калькулятор допусков и посадок

На реальном производстве не существует абсолютно точных размеров. Любой металлорежущий станок обладает собственной геометрической погрешностью. Режущий инструмент стачивается в процессе работы. Металлическая заготовка нагревается от трения и расширяется. Измерительный инструмент также вносит свою долю неопределенности. Чтобы 2 изготовленные в разное время и на разных станках детали гарантированно собрались в единый узел, машиностроители применяют систему ограничений размеров.

📱 Программный расчет параметров сопряжений ускоряет работу конструктора, но для грамотного проектирования механизмов необходимо понимать базовые физические принципы взаимодействия деталей. В данном материале подробно разобрана вся логика назначения допусков, выбора характера соединения и влияния внешних факторов на итоговое качество сборки.

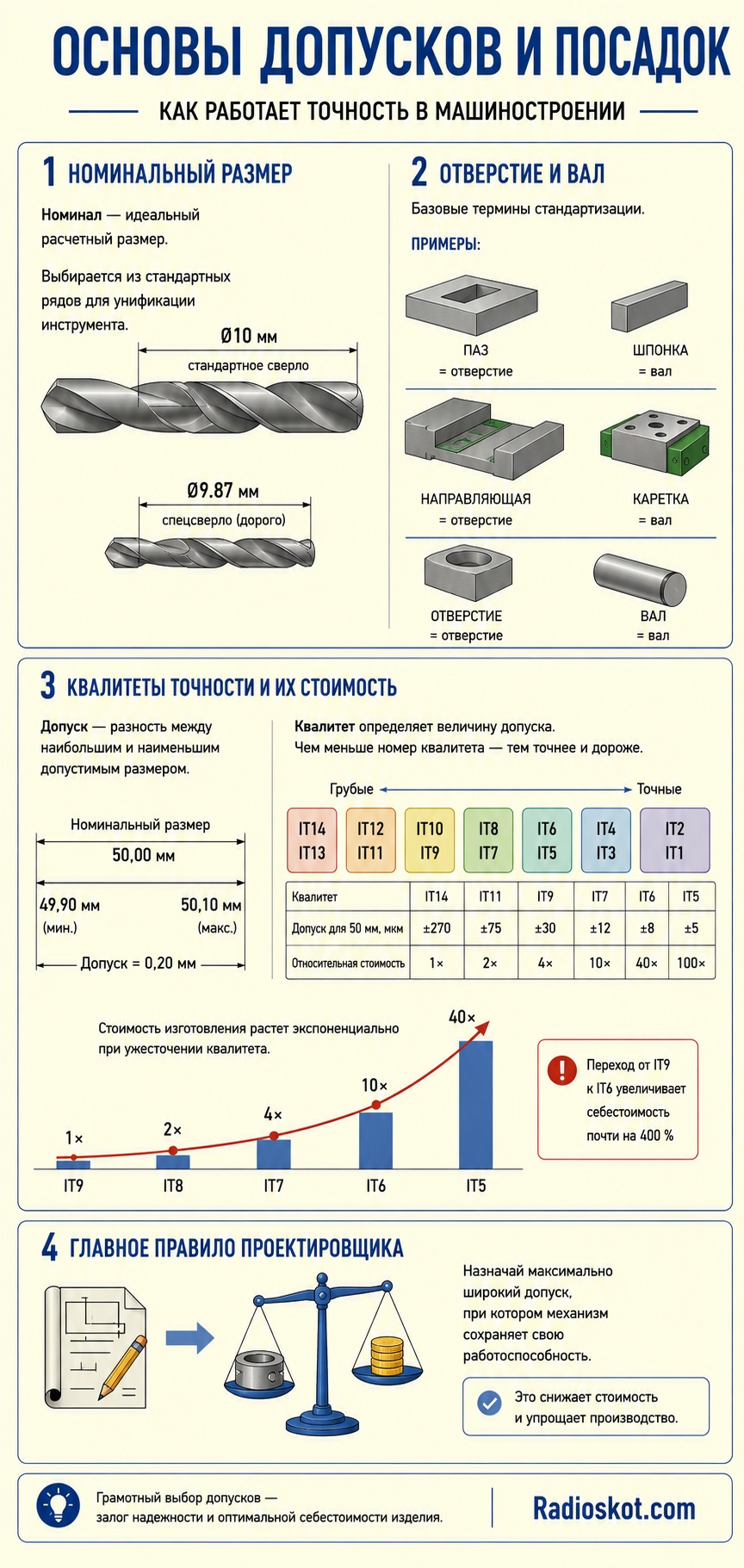

Базовые понятия: номинал, вал и отверстие

Любой чертеж начинается с номинального размера. Это идеальное расчетное значение, от которого идет отсчет всех отклонений. Номинал выбирается инженером не произвольно, а из стандартных рядов предпочтительных чисел. Это делается для унификации инструмента. Намного дешевле купить стандартное сверло диаметром 10 мм, чем заказывать спецсверло на 9.87 мм.

Вся машиностроительная стандартизация строится вокруг 2 терминов: охватывающая поверхность и охватываемая поверхность. Для простоты их всегда называют отверстием и валом. Это правило работает для любых форм. Прямоугольный паз в плите — это отверстие. Вставляемая в этот паз стальная шпонка — это вал. Пространство между 2 параллельными плоскостями направляющей станины — отверстие. Движущаяся по ним каретка — вал.

Квалитеты точности и их стоимость

Допуск — это разность между самым большим и самым маленьким допустимым размером детали. Это окно возможностей для токаря или фрезеровщика. Чем шире это окно, тем проще сделать деталь. Степень точности в машиностроении называется квалитетом. Существует 20 базовых квалитетов: от самых грубых до невероятно точных.

Цена изготовления детали растет по экспоненте при ужесточении квалитета. Переход от 9 квалитета к 6 квалитету увеличивает себестоимость изделия почти на 400 %. Слишком строгие требования заставят технологов применять дорогостоящее шлифование и притирку вместо обычного точения. Главное правило грамотного проектировщика гласит: назначай максимально широкий допуск, при котором механизм сохраняет свою работоспособность.

Таблица 1. Применяемость квалитетов точности

Квалитеты	Технологический процесс	Практическое применение
IT01 — IT3	Особо тонкая притирка, доводка	Эталонные меры длины, калибры, детали точнейших измерительных приборов
IT4 — IT5	Тонкое шлифование, хонингование	Прецизионные шпиндели станков, детали подшипников качения высшего класса
IT6 — IT7	Чистовое шлифование, протягивание	Ответственные соединения в машиностроении, посадки подшипников нормального класса, зубчатые колеса
IT8 — IT9	Чистовое точение, развертывание	Неответственные посадки, детали в с/х машиностроении, направляющие скольжения
IT10 — IT12	Фрезерование, получистовое точение	Свободные неответственные размеры, крышки, фланцы, дистанционные втулки
IT13 — IT18	Литье, штамповка, газовая резка	Габариты литых заготовок, грубые строительные металлоконструкции

Символы отклонений и система расположения полей

Для задания конкретных границ размера применяются латинские буквы. Буквы определяют, где именно находится поле допуска относительно нулевой линии номинала. Большие буквы обозначают отверстия. Маленькие буквы обозначают валы.

📉 Отклонения измеряются в микрометрах. 1 мкм = 0.001 мм. Верхнее отклонение отверстия маркируется ES, нижнее маркируется EI. Для вала верхнее отклонение маркируется es, нижнее маркируется ei.

Алфавит отклонений начинается с буквы A и заканчивается буквой ZC. Чем ближе буква к началу алфавита, тем больше в соединении свободы. Буквы от A до H лежат выше нулевой линии для отверстий и ниже нулевой линии для валов. Они формируют соединения с гарантированными зазорами. Буквы от P до ZC уходят в зону плотных контактов, образуя натяги.

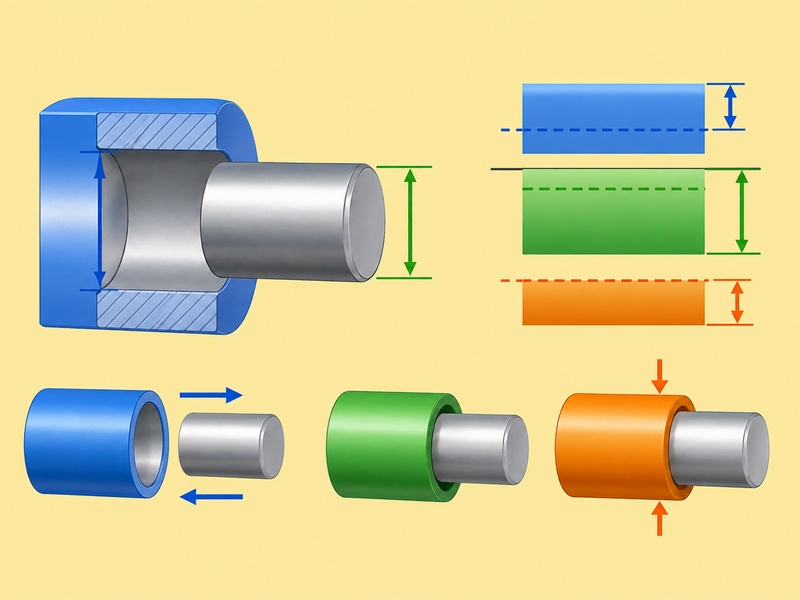

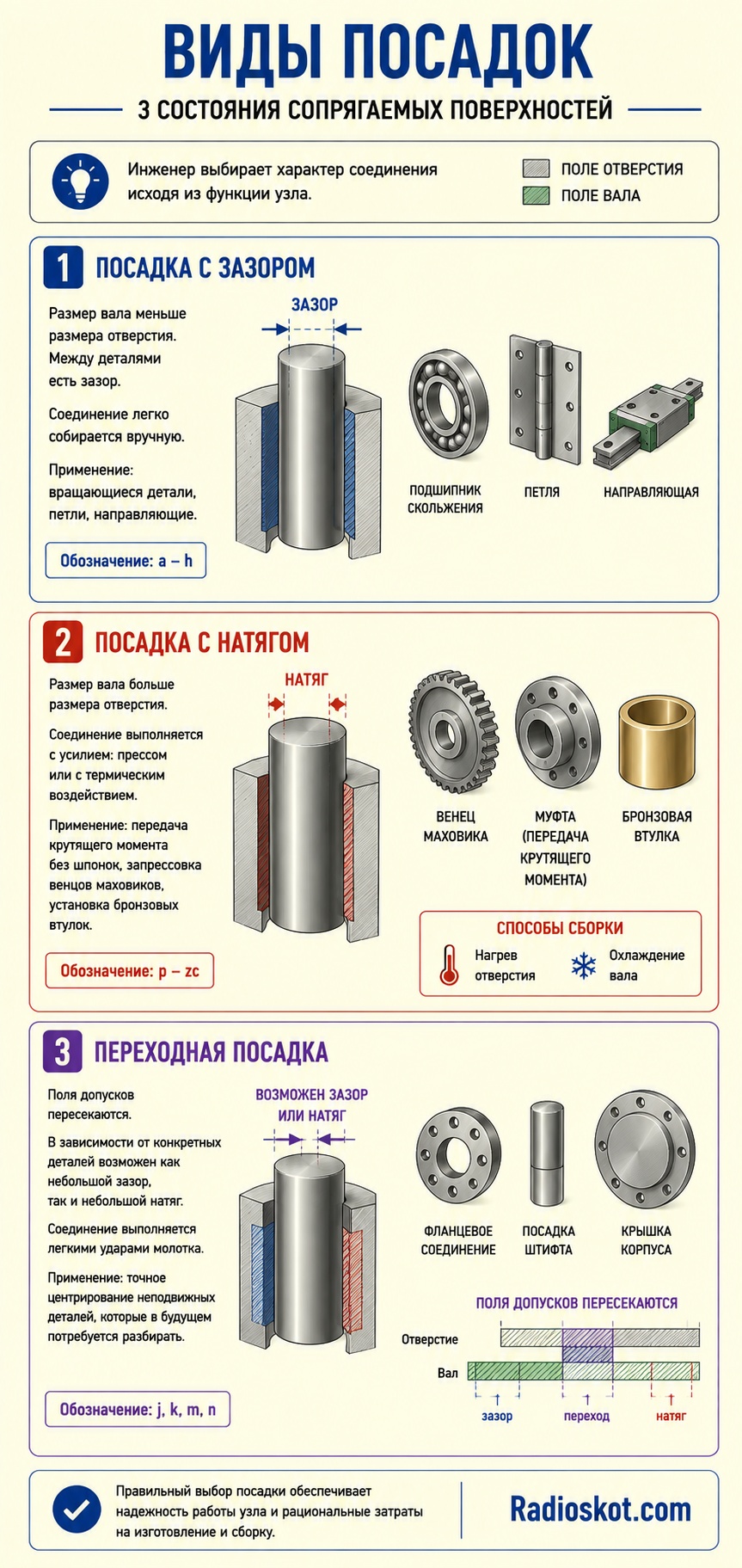

Три вида взаимодействия поверхностей

Инженер выбирает характер соединения исходя из функции узла. Существует всего 3 физических состояния сопрягаемых поверхностей.

1. Посадка с зазором. В этом случае размер вала всегда меньше размера отверстия. Между деталями остается пространство для масляной пленки. Соединение легко собирается вручную. Применяется для вращающихся деталей, петель, направляющих. Маркируется буквами от a до h.
2. Посадка с натягом. Размер вала до сборки превышает размер отверстия. Детали невозможно соединить руками. Сборка производится под гидравлическим прессом или с помощью термического воздействия — охватывающую деталь нагревают, а вал охлаждают в жидком азоте. После выравнивания температур детали намертво сжимают друг друга. Применяется для передачи крутящего момента без шпонок, запрессовки венцов маховиков, установки бронзовых втулок. Маркируется буквами от p до zc.
3. Переходная посадка. Поля допусков пересекаются. В зависимости от того, какие конкретно детали достанут из ящика на конвейере, может получиться как легкий зазор, так и небольшой натяг. Такие узлы собираются легкими ударами молотка. Применяются для точного центрирования неподвижных деталей, которые в будущем придется разбирать для ремонта. Маркируется буквами j, k, m, n.

Система отверстия против системы вала

Сконструировать узел можно 2 путями. Можно сделать постоянным отверстие, а нужный зазор или натяг получать за счет изменения диаметра вала. А можно наоборот — сделать единый гладкий вал, а разные посадки обеспечивать растачиванием отверстий разного диаметра.

🛠 В 95 % случаев весь мир использует систему отверстия. Причина кроется в экономике механической обработки. Точный внутренний контур сделать очень сложно. Инструмент для отверстий — сверла, зенкеры, развертки, протяжки — имеет фиксированный размер. Если делать разные отверстия, заводу придется купить тысячи разных разверток. А наружный размер на токарном станке резцом можно сделать абсолютно любым без смены инструмента. Поэтому отверстие делают основным, маркируют буквой H с нижним отклонением равным 0, а валы подгоняют под нужный тип посадки.

Система вала применяется редко. Основной пример применения — текстильные машины или длинные трансмиссии, где на 1 длинный калиброванный вал нужно посадить шкив с натягом, подшипник с переходной посадкой и муфту с зазором. Делать ступенчатый вал длиной 3 метра невероятно дорого, поэтому берут гладкий пруток с допуском h, а детали растачивают по-разному.

Таблица 2. Рекомендуемые посадки в системе отверстия

Обозначение	Тип соединения	Характер применения на практике
H7 / f7	Ходовая посадка	Вращающиеся детали средней точности, подшипники скольжения в редукторах
H7 / g6	Движения	Плотные направляющие, золотники клапанов, точное вращение без биения
H7 / h6	Скользящая	Центрирующие фланцы, сменные шестерни на валах, ручная сборка без люфта
H7 / k6	Переходная	Установка стальных шестерен на валы, посадка внутренних колец подшипников
H7 / p6	Прессовая легкая	Неразборные соединения из стали, чугуна. Установка кондукторных втулок
H8 / d9	Широкоходовая	Грубые шарниры, тяги, рычаги, узлы работающие в условиях сильного загрязнения

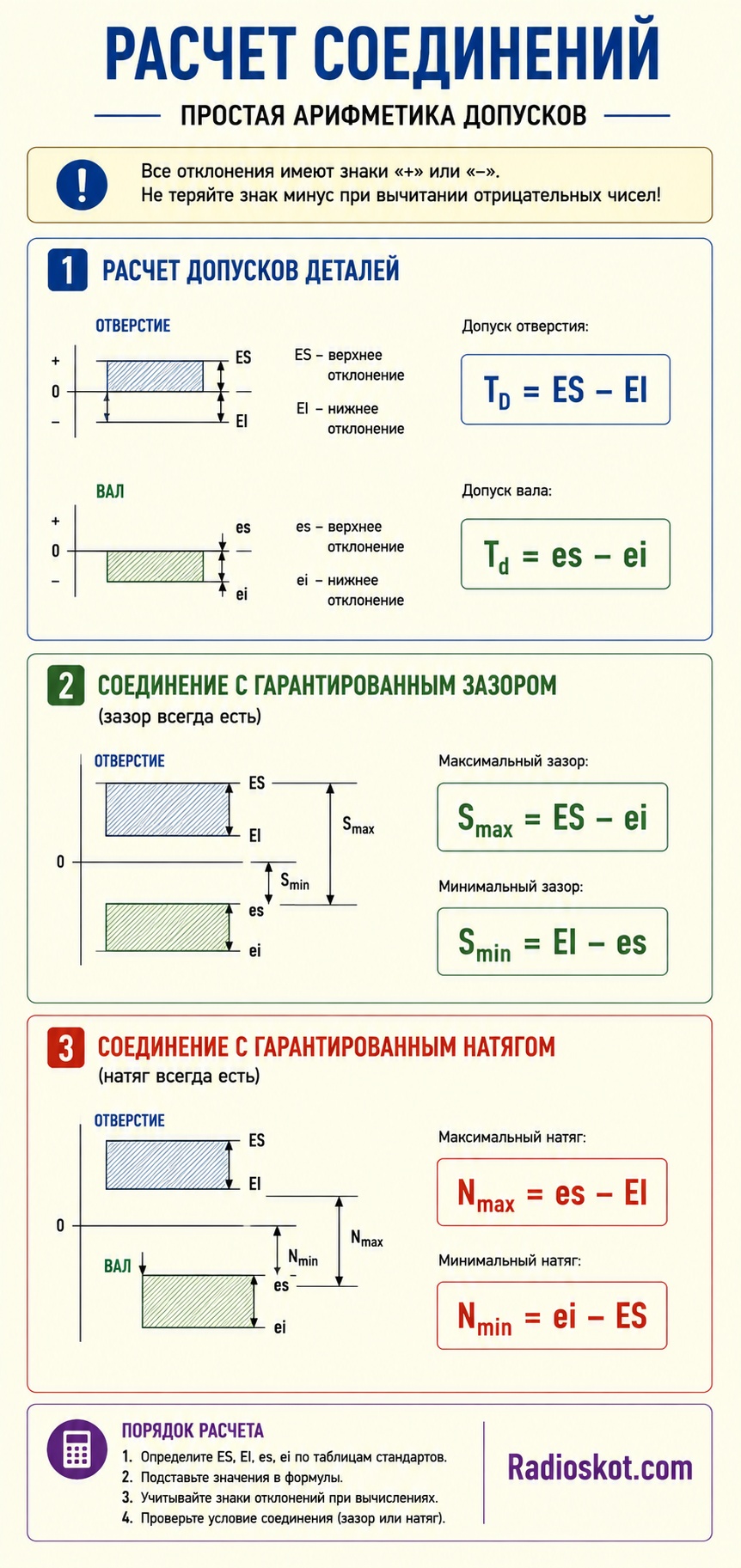

Формулы для расчетов параметров сопряжений

Расчет любого соединения сводится к простой арифметике с учетом знаков отклонений. Важно не терять знак минус при вычитании отрицательных чисел. Базовые формулы выглядят следующим образом.

Расчет допусков самих деталей:

T_D = ES — EI

T_d = es — ei

Формулы для соединений с гарантированным зазором:

S_max = ES — ei

S_min = EI — es

Формулы для соединений с гарантированным натягом:

N_max = es — EI

N_min = ei — ES

Пример 1. Расчет посадки с зазором

Спроектируем узел скольжения. Вал вращается во втулке. Номинальный диаметр D = 50 мм. По таблицам для точного вращения выбираем посадку H7 / g6.

Находим табличные отклонения для номинала 50 мм.

Для отверстия 50 H7 верхнее отклонение ES = 25 мкм, нижнее EI = 0 мкм.

Для вала 50 g6 верхнее отклонение es = -9 мкм, нижнее ei = -25 мкм.

Вычисляем допуски деталей.

Допуск отверстия T_D = 25 — 0 = 25 мкм.

Допуск вала T_d = -9 — -25 = 16 мкм.

Рассчитываем предельные зазоры в узле. Максимальный зазор получится, если на сборку придет самое большое допустимое отверстие и самый тонкий допустимый вал.

S_max = 25 — -25 = 50 мкм.

Минимальный зазор возникнет при встрече самого маленького отверстия и самого толстого вала.

S_min = 0 — -9 = 9 мкм.

Результат показывает, что зазор гарантирован в любой ситуации. Диапазон от 9 до 50 микрон позволит маслу свободно циркулировать в узле и охлаждать трущиеся поверхности.

Пример 2. Расчет прессовой посадки

Требуется наглухо посадить стальную шестерню на вал. Номинальный размер D = 30 мм. Выбираем посадку H7 / p6, обеспечивающую надежный натяг.

Находим отклонения.

Отверстие 30 H7 имеет ES = 21 мкм, EI = 0 мкм.

Вал 30 p6 имеет es = 35 мкм, ei = 22 мкм.

Проверяем допуски. T_D = 21 — 0 = 21 мкм. T_d = 35 — 22 = 13 мкм.

Рассчитываем предельные натяги. Максимальный натяг возникнет при наименьшем отверстии и наибольшем вале.

N_max = 35 — 0 = 35 мкм.

Минимальный гарантированный натяг возникнет при наибольшем отверстии и наименьшем вале.

N_min = 22 — 21 = 1 мкм.

Расчет показывает 100 % гарантию натяга. Даже при самом неудачном стечении обстоятельств детали будут перекрываться на 1 микрон, что потребует запрессовки. При максимальном натяге в 35 микрон потребуется усилие пресса около 2 тонн или нагрев ступицы.

Влияние шероховатости на прочность соединений

При расчете тугих соединений часто забывают про качество поверхности. Микрометр измеряет деталь по самым высоким точкам микрорельефа. Но когда вал с силой запрессовывается в отверстие, эти микроскопические гребешки металла сминаются и срезаются.

В результате реальный натяг после сборки оказывается существенно меньше расчетного. Потеря натяга может составлять до 30 % от начальной величины. Если детали обработаны грубо, соединение, которое на бумаге имело натяг, в реальности может провернуться при рабочей нагрузке. Для ответственных прессовых соединений необходимо закладывать шлифовку с шероховатостью не хуже Ra 0.8.

Температурный фактор в точной механике

Все стандарты допусков рассчитаны для температуры 20 градусов Цельсия. Металл обладает значительным коэффициентом линейного температурного расширения. Для стали этот показатель равен 11.5 * 10^-6.

🌡 Если измерять стальной вал диаметром 100 мм в жарком цеху при температуре 30 градусов, его реальный размер будет больше номинального на 11.5 мкм. Для 6 квалитета весь допуск на размер 100 мм составляет всего 22 мкм. Ошибка в температуре съест половину поля допуска.

Особенно опасны расчеты сопряжений деталей из разных материалов. Алюминий расширяется почти в 2 раза сильнее стали. Бронзовая втулка, плотно запрессованная в алюминиевый корпус мотора при комнатной температуре, может просто вывалиться при нагреве агрегата до 90 градусов. Такие узлы требуют применения специальных переходных расчетов, учитывающих рабочие температурные режимы механизма.

Таблица 3. Температурное расширение деталей

Материал детали	Прирост размера на 100 мм при нагреве на 10 градусов в мкм	Прирост размера на 100 мм при нагреве на 50 градусов в мкм
Сталь углеродистая	11.5	57.5
Чугун серый	10.5	52.5
Алюминиевые сплавы	23.8	119.0
Латунь, бронза	17.5	87.5

Скрытые ошибки при назначении допусков

Молодые инженеры часто перестраховываются и ставят высокие требования к точности на все подряд размеры чертежа. Это приводит к катастрофическому росту себестоимости продукции. Станок с ЧПУ может выточить деталь по 7 квалитету за 3 минуты. Та же деталь по 5 квалитету потребует передачи заготовки на круглошлифовальный станок, создания технологических баз и 20 минут времени дорогого шлифовщика. Разница в цене превысит 500 % при нулевом улучшении работы механизма.

Вторая частая ошибка — игнорирование отклонений формы. Цилиндрическая деталь может быть идеальной по диаметру при измерении микрометром в любом сечении, но при этом иметь форму банана. Это называется отклонением от прямолинейности. Изогнутый вал никогда не войдет в точное длинное отверстие, даже если все допуски на диаметр соблюдены. Правило Тейлора обязывает технологов проверять точные отверстия и валы комплексными проходными калибрами, которые контролируют не только диаметр, но и геометрию детали по всей длине сопряжения.

Литература

• Анурьев В.И. Справочник конструктора-машиностроителя. Том 1. Глава Допуски и посадки. Самая авторитетная книга любого инженера.
• Мягков В.Д. Допуски и посадки. Справочник. Подробный разбор всех квалитетов, систем посадок и методов расчета размерных цепей.
• Дунаев П.Ф. Конструирование узлов и деталей машин. Отличный разбор практического применения посадок в редукторах и подшипниковых узлах.
• Якушев А.И. Взаимозаменяемость, стандартизация и технические измерения. Фундаментальный учебник по основам метрологии.
• Белкин И.М. Допуски и посадки. Основные нормы взаимозаменяемости. Современное пособие с актуальными таблицами и ГОСТами.
