Калькулятор падения напряжения на печатной плате

При создании любой современной электроники разработчики часто сталкиваются с проблемой — сопротивлением медных дорожек. На первый взгляд медь кажется идеальным проводником, но в реальности каждый миллиметр линии обладает собственным сопротивлением. Когда через этот участок течет ток, часть энергии неизбежно превращается в тепло, а напряжение в конце пути становится ниже, чем на входе. Это явление называют просадкой или падением напряжения. В цифровых цепях это приводит к сбоям логики, а в силовых — к перегреву текстолита и потере КПД всей системы. Понимание физики процесса помогает избежать критических ошибок еще на этапе трассировки в редакторе плат.

📏 Основная причина потерь заключается в геометрии проводника. Дорожка на плате — это длинный и очень тонкий прямоугольный параллелепипед. Чем он длиннее и уже, тем сложнее электронам преодолевать это расстояние. Если толщина медной фольги составляет всего 18 или 35 мкм, то даже широкая визуально линия может иметь значительное сопротивление. Для инженера крайне важно уметь быстро оценить эти потери, чтобы правильно выбрать ширину трассы под конкретную нагрузку 2 А, 5 А или 10 А. Использование калькулятора позволяет автоматизировать этот процесс, опираясь на физические законы и стандарты вроде IPC-2221.

Базовая физика и формулы расчета

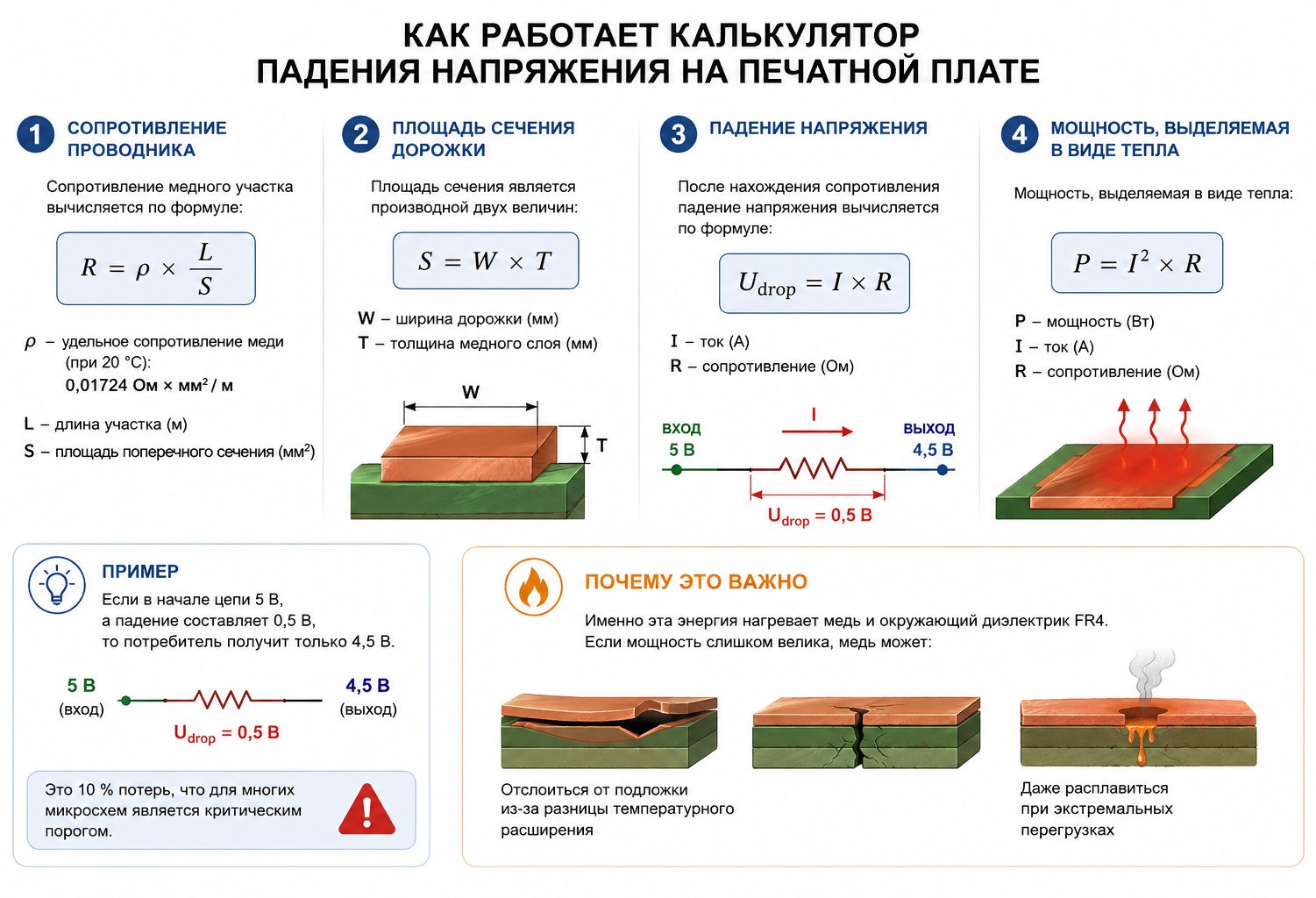

Для понимания того, как работает программа, нужно вспомнить классический закон Ома и формулу сопротивления проводника. Сопротивление медного участка вычисляется по формуле: R = ρ × L / S. Здесь ρ — удельное сопротивление меди, которое при температуре 20 градусов составляет примерно 0,01724 Ом × мм² / м. Параметр L обозначает длину в метрах, а S — площадь поперечного сечения дорожки в квадратных миллиметрах. Площадь сечения сама по себе является производной двух величин: S = W × T, где W — ширина, а T — толщина медного слоя.

После нахождения сопротивления можно легко вычислить итоговое падение напряжения по формуле: U_drop = I × R. Если в начале цепи у нас 5 В, а падение составляет 0,5 В, то потребитель получит лишь 4,5 В. Это 10 % потерь, что для многих микросхем является критическим порогом. Также важно учитывать выделяемую мощность в виде тепла: P = I² × R. Именно эта энергия нагревает медь и окружающий диэлектрик FR4. Если мощность слишком велика, медь может просто отслоиться от подложки из-за разницы температурного расширения или даже расплавиться при экстремальных перегрузках.

Влияние толщины меди и ширины дорожки

В индустрии изготовления печатных плат приняты стандартные значения толщины медной фольги. Чаще всего это 18 мкм, 35 мкм, 70 мкм или 105 мкм. Выбор толщины напрямую влияет на возможности платы по передаче тока. Например, при одинаковой ширине 1 мм дорожка с 70 мкм меди будет иметь в 2 раза меньшее сопротивление, чем с 35 мкм. Это позволяет пропускать больший ток без лишнего нагрева. Однако увеличение толщины меди ведет к удорожанию производства и усложнению процесса травления, так как возникают боковые подтравы, искажающие геометрию тонких линий.

📊 Ширина дорожки — это самый доступный параметр для регулировки. Если калькулятор показывает слишком большое падение, первое, что делает проектировщик — увеличивает ширину. Но на плотных платах место ограничено. В таких случаях приходится искать баланс. Важно помнить, что сопротивление уменьшается линейно при росте ширины. Если увеличить 0,2 мм до 0,4 мм, сопротивление упадет ровно в 2 раза. На практике для силовых линий стараются использовать полигоны — широкие заливки медью, которые занимают все свободное пространство слоя, обеспечивая минимально возможные потери.

Температурный фактор и его риски

Медь имеет положительный температурный коэффициент сопротивления. Это значит, что при нагреве она начинает проводить ток хуже. Коэффициент составляет около 0,00393 на 1 градус Цельсия. Если плата нагрелась с 20 до 70 градусов, то разница в 50 градусов увеличит сопротивление примерно на 20 %. Это создает эффект лавины: ток течет по дорожке, нагревает ее, сопротивление растет, падение напряжения увеличивается, выделяется еще больше тепла. В плохо спроектированных устройствах это может привести к выходу системы из строя через несколько минут работы под нагрузкой.

Поэтому при расчетах всегда нужно закладывать запас. Если устройство будет работать в закрытом корпусе или рядом с горячими компонентами, расчетную температуру в калькуляторе стоит ставить 60-80 градусов. Это даст реальную картину падения напряжения в рабочих условиях. Стандарт IPC рекомендует ограничивать нагрев дорожек на 10-20 градусов выше температуры окружающей среды для надежной работы бытовой электроники и на 30-40 градусов для промышленного оборудования, где условия эксплуатации жестче.

Справочная таблица сопротивления дорожек

В данной таблице указано примерное сопротивление медной дорожки длиной 100 мм при температуре 25 градусов для фольги толщиной 35 мкм. Эти данные помогают быстро прикинуть потери без использования сложных инструментов.

Допустимые токи для разного нагрева

Таблица ниже показывает, какой ток можно пропускать через дорожку разной ширины на внешнем слое платы при толщине меди 35 мкм, чтобы она не нагрелась выше указанного предела.

Практические советы по минимизации просадок

1. Для уменьшения падения напряжения на плате существует несколько проверенных временем приемов. Первым делом стоит максимально сократить длину проводника. Располагайте силовые разъемы как можно ближе к ключевым потребителям — регуляторам напряжения, драйверам двигателей или мощным светодиодам. Если путь тока составляет 100 мм вместо 200 мм, вы автоматически срезаете потери в 2 раза без изменения ширины дорожки.
2. Если ширина дорожки ограничена, используйте несколько слоев платы. Современные многослойные структуры позволяют дублировать силовые линии на 2, 3 или даже 4 слоях одновременно. Соединяя их частой сеткой переходных отверстий, вы создаете мощный параллельный проводник. Важно помнить, что сами переходные отверстия тоже имеют сопротивление. Одно стандартное отверстие диаметром 0,3 мм имеет сопротивление около 0,001-0,003 Ом. Для больших токов 10 А и выше ставьте целые массивы из 10-20 переходных отверстий, чтобы избежать локального перегрева в этой точке.
3. Еще один профессиональный метод — усиление дорожек припоем или напайкой медных шин. В силовой электронике часто оставляют медные трассы непокрытыми маской (открытая медь), чтобы при автоматической пайке на них лег толстый слой припоя. Хотя удельное сопротивление припоя выше, чем у чистой меди, общее увеличение сечения дает положительный результат. Для экстремальных токов на дорожку сверху припаивают медную проволоку или специальные стальные скобы. Это позволяет передавать токи в 50 А и выше на стандартном текстолите.
4. Особое внимание уделите форме углов. Прямые углы в 90 градусов создают зоны с неравномерной плотностью тока. В углах образуются локальные участки перегрева. Гораздо правильнее использовать скругления или углы в 45 градусов. Это делает ток более ламинарным и снижает вероятность возникновения паразитных эффектов в высокочастотных цепях. Также стоит избегать узких перешейков в местах подключения к контактным площадкам компонентов. Всегда делайте плавные расширения (каплевидные площадки), чтобы ток распределялся равномерно.

Толщина меди в разных единицах измерения

В калькуляторах и документации часто встречаются разные единицы измерения толщины меди. В Европе и СНГ привыкли к микрометрам (мкм), а в США и на производстве в Китае часто используют унции на квадратный фут (oz/ft²). Ниже приведена таблица соответствия для быстрого перевода.

Почему падение напряжения опасно для цифровых схем

Для современной цифровой техники с низким напряжением питания потери становятся критичными. Современные процессоры и ПЛИС работают при напряжениях 1,0 В, 1,2 В или 1,8 В. Если на линии питания 1,2 В происходит просадка всего на 0,1 В, это составляет более 8 % от номинала. Такие отклонения выходят за рамки допусков большинства микросхем. В результате устройство может вести себя непредсказуемо: зависать, выдавать ошибки вычислений или самопроизвольно перезагружаться.

⚡ Особую сложность представляют импульсные нагрузки. Когда мощный процессор резко переходит из режима сна в рабочий режим, ток потребления возрастает за наносекунды. Если дорожки длинные и тонкие, их индуктивность и сопротивление не позволят источнику питания мгновенно скомпенсировать этот скачок. На линии возникнет глубокая кратковременная просадка. Чтобы бороться с этим, инженеры используют связку из точного расчета ширины дорожек в калькуляторе и установки блокировочных конденсаторов непосредственно у ножек питания чипа. Конденсаторы служат локальными резервуарами энергии, сглаживая те потери, которые возникают из-за сопротивления меди.

Помните, что возвратный ток (земля) тоже течет по меди. Многие новички рассчитывают ширину только для плюсовой дорожки, забывая, что земляной проводник должен обладать таким же низким сопротивлением. Если земляная дорожка будет узкой, возникнет разность потенциалов между землей источника и землей нагрузки. Это создает помехи в работе аналоговых датчиков и может привести к выходу из строя интерфейсов связи вроде USB или HDMI из-за протекания уравнивающих токов через кабели связи.
