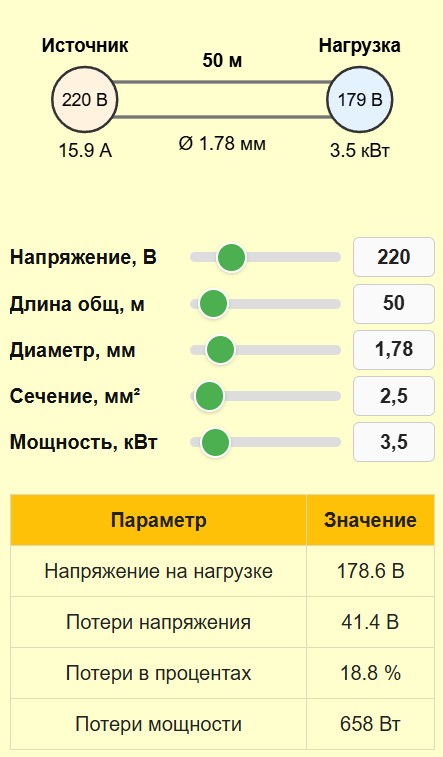

Калькулятор падения напряжения сети на нагрузке

Передача электрической энергии от источника питания к конечному потребителю неизбежно сопровождается потерями. Электрический ток проходит через металлические жилы кабеля, которые обладают собственным сопротивлением. Это сопротивление препятствует свободному движению электронов. Часть энергии тратится на преодоление этого барьера и выделяется в виде тепла. В результате до конечного прибора доходит меньшее количество вольт, чем было выдано источником. Данное явление называется падением напряжения.

📊 Понимание и правильный учет этого эффекта критически важны при проектировании любых электрических сетей, начиная от банального подключения розетки в квартире и заканчивая прокладкой длинных магистралей для питания промышленных цехов. Если проигнорировать сопротивление проводника, подключенная техника будет работать нестабильно, быстрее выйдет из строя или вовсе не включится. Более того, сильный нагрев тонких кабелей часто становится причиной коротких замыканий и возгораний. Представленный на странице инструмент позволяет быстро и точно определить потери в линии, подобрать оптимальные параметры кабеля и обеспечить надежную работу оборудования.

Физическая суть процесса

Любой металлический проводник имеет кристаллическую решетку. Когда прикладывается разность потенциалов, свободные электроны начинают направленное движение. В процессе движения они сталкиваются с ионами кристаллической решетки, теряя кинетическую энергию. Эта потерянная энергия преобразуется в тепловую. Чем длиннее путь электронов, тем больше столкновений происходит, и тем больше энергии теряется по дороге.

Величина потерь напрямую зависит от 3 ключевых факторов: материала жилы, ее геометрических размеров и силы протекающего тока. Сила тока определяется мощностью подключенной нагрузки. Мощные приборы требуют огромного потока электронов. Если пропустить этот мощный поток через узкое русло тонкого провода, возникает своеобразная пробка. Электроны интенсивно трутся друг о друга и о решетку, проводник раскаляется, а напряжение на противоположном конце резко снижается.

Толстые провода предоставляют широкую дорогу для заряженных частиц, снижая общее сопротивление. Однако использование кабелей огромного сечения экономически нецелесообразно из-за высокой стоимости цветных металлов. Инженерам всегда приходится искать компромисс между ценой провода и допустимыми потерями энергии. Именно для поиска такого баланса и создаются алгоритмы предварительного расчета параметров трассы.

Важно контролировать уровень потерь

Снижение потенциала на клеммах потребителя влечет за собой целый ряд негативных последствий для техники. Различные типы электроприборов по-разному реагируют на недостаток вольт в розетке. Наиболее уязвимыми являются устройства, содержащие асинхронные электродвигатели: холодильники, кондиционеры, насосы, компрессоры и станки.

При снижении напряжения питания электродвигатель начинает терять крутящий момент на валу. Чтобы выполнить ту же самую механическую работу и сохранить обороты под нагрузкой, двигатель вынужден потреблять больший ток из сети. Увеличение силы тока вызывает катастрофический перегрев обмоток статора. Изоляция лакированного провода внутри мотора плавится, происходит межвитковое замыкание, и двигатель сгорает. Зачастую это случается при падении уровня питания всего на 10 % от номинала.

Нагревательные элементы ведут себя иначе. Бойлеры, электрочайники и электрические печи просто теряют тепловую мощность. Закон Ома диктует квадратичную зависимость мощности от напряжения. Если потенциал упадет на 10 %, выделение тепла снизится почти на 20 %. Вода в бойлере будет греться значительно дольше, что увеличит общее время работы прибора, хотя риск поломки самого ТЭНа при этом минимален.

Современная электроника с импульсными блоками питания компьютеры, телевизоры, светодиодные лампы способна работать в широком диапазоне питающих напряжений, обычно от 100 В до 240 В. Встроенные стабилизаторы компенсируют просадки. Но ради сохранения выходной мощности блок питания начинает вытягивать из сети больший ток. Входные цепи блока питания испытывают повышенную нагрузку, транзисторы греются сильнее, что в перспективе сокращает срок службы дорогостоящей аппаратуры.

Материалы проводников: медь, алюминий и сталь

Способность металла пропускать электрический ток характеризуется удельным сопротивлением. Этот параметр показывает, какое сопротивление имеет кусок провода длиной 1 метр и площадью поперечного сечения 1 квадратный миллиметр. Чем меньше этот показатель, тем лучше металл проводит ток.

1. Медь является безоговорочным лидером в современной электротехнике среди доступных материалов. Она обладает превосходной проводимостью, высокой механической прочностью на излом и отличной коррозионной стойкостью. Медные контакты не окисляются так быстро, как другие металлы, что обеспечивает надежность соединений в розетках и распределительных коробках на десятилетия. Единственный существенный минус меди кроется в ее высокой стоимости и значительном весе.
2. Алюминий стоит в 3 раза дешевле меди и весит намного меньше. Это делает его основным материалом для прокладки воздушных линий электропередач на большие расстояния. Однако удельное сопротивление алюминия примерно в 1.6 раза выше медного. Для передачи одинаковой мощности потребуется алюминиевый кабель с сечением на 60 % больше медного аналога. Кроме того, алюминий текуч под давлением винтов в клеммах и быстро покрывается оксидной пленкой, которая сама по себе является диэлектриком. По этой причине алюминий запрещен для монтажа скрытой проводки внутри жилых помещений во многих странах.
3. Сталь обладает самым высоким удельным сопротивлением среди перечисленных металлов, примерно в 7 раз хуже меди. Стальные жилы никогда не используются для передачи больших мощностей. Их главное достоинство — невероятная механическая прочность на разрыв. Часто сталь комбинируют с алюминием в воздушных линиях СИП: центральная стальная жила держит вес провисшего между столбами кабеля, а внешний слой алюминия передает ток. В редких случаях тонкие стальные провода применяют в линиях связи или в качестве заземляющих контуров.

Таблица параметров популярных материалов

Взаимосвязь диаметра и площади сечения

В расчетах электрических сетей чаще всего фигурирует не диаметр провода, а площадь его поперечного сечения, измеряемая в квадратных миллиметрах. Именно площадь определяет пропускную способность русла для электронов. Маркировка любого кабеля в магазине содержит именно значение сечения, например ВВГ 3х2.5 означает 3 жилы с площадью 2.5 квадратных миллиметра каждая.

📐 На практике иногда приходится просто измерять неизвестный провод штангенциркулем. Штангенциркуль показывает диаметр. Перевод диаметра в сечение осуществляется по классической геометрической формуле площади круга. Инструмент на этой странице производит данный перевод автоматически в обе стороны.

Геометрический смысл довольно прост. Увеличение диаметра кабеля в 2 раза приводит к увеличению площади сечения в 4 раза. Соответственно, сопротивление такого проводника упадет тоже ровно в 4 раза, и он сможет без перегрева пропустить в 4 раза больший ток. Это фундаментальное правило часто игнорируется новичками, которые пытаются подобрать кабель на глаз.

Математика расчетов и используемые формулы

В основе вычислений лежат базовые законы электротехники. Процесс разделен на несколько логических этапов. Расчет производится для 2 проводов сразу — фазного и нулевого, так как ток должен пройти путь до нагрузки и вернуться обратно к источнику. В инструментах, работающих с общей длиной трассы, эта двойная длина уже учтена в алгоритмах либо требуется ручное умножение на 2. В нашем варианте полная длина цепи берется из ползунка длины.

Сначала определяется сила тока в цепи по известной мощности и номинальному напряжению источника:

I = P * 1000 / U_src

Затем вычисляется омическое сопротивление самой линии передачи на основе свойств выбранного металла, общей длины пути и площади сечения:

R = ρ * L / S

После получения точного значения сопротивления кабеля применяется закон Ома для участка цепи, чтобы найти количество вольт, которые будут потеряны в проводах:

ΔU = I * R

Зная величину падения, можно легко рассчитать фактическое напряжение, которое дойдет до клемм приемника электроэнергии:

U_load = U_src — ΔU

Также важно знать процентное отношение потерь к начальному уровню сигнала. Это главный критерий оценки качества спроектированной линии согласно нормативным документам:

Drop_% = ΔU / U_src * 100

Последним этапом рассчитывается мощность, которая будет впустую рассеиваться в виде тепла на обогрев окружающей среды. Это чистые экономические убытки владельца сети:

P_loss = I * ΔU

Нормативы и стандарты потерь электроэнергии

Согласно правилам устройства электроустановок и государственным стандартам большинства стран, потеря напряжения в питающих и распределительных сетях жестко регламентирована. Оборудование конструируется с расчетом на определенные допуски питания. Выход за эти рамки лишает пользователя гарантии на бытовую технику.

• Для сетей освещения жилых и общественных зданий допустимое падение от щитка до самой дальней лампочки не должно превышать 5 %. Лампы накаливания крайне чувствительны к недобору вольт — их световой поток резко падает, а спектр смещается в желто-красную область. Светодиодные светильники менее чувствительны, но нормативы остаются строгими ради унификации электропроводки.
• Для силовых цепей питания электродвигателей допускается просадка не более 5 % в нормальном рабочем режиме и до 10 % в момент кратковременного пуска. Пусковые токи асинхронных машин в 5-7 раз превышают номинальные. Во время старта тяжелого мотора в сети возникает резкая просадка. Если кабель слишком тонкий или длинный, пусковой момент окажется недостаточным для раскрутки ротора, двигатель зависнет в стартовом режиме и перегорит от длительного сверхтока.
• От трансформаторной подстанции до вводного щита частного дома стандарты разрешают потери около 4-5 %. Таким образом, суммарная просадка от трансформатора до розетки в комнате может достигать 10 %, что для стандарта 230 В составляет 23 В. Минимально допустимое значение в розетке при полной нагрузке обычно регламентируется на уровне 207 В.

Таблица выбора сечения по максимальному току

Данная таблица носит ознакомительный характер и показывает предельно допустимые длительные токи для открытой прокладки одножильных проводов. Превышение этих значений приведет к деградации изоляции и риску пожара.

Практические примеры расчета

Рассмотрим несколько типовых жизненных ситуаций, когда необходимо применять математический аппарат представленной программы. Понимание этих сценариев поможет избежать фатальных ошибок при закупке строительных материалов.

Сценарий 1: Подключение скважинного насоса

Дом находится на участке, а водозаборная скважина пробурена на расстоянии 80 метров от главного распределительного щита. Насос имеет номинальную мощность 1.5 кВт. Владелец хочет проложить медный кабель ПВС 3х1.5. На первый взгляд, сечения 1.5 квадрата более чем достаточно для тока около 7 А. Однако длина трассы составляет 80 метров в одну сторону, плюс 80 метров обратно. Общее сопротивление такой линии из меди составит почти 1.9 Ом. При токе 7 А падение напряжения достигнет 13 В, что составляет почти 6 % от номинала 220 В. Во время пуска насоса ток вырастет до 35 А, а просадка кратковременно достигнет 65 В. Насос просто не сможет запуститься из-под столба воды. Вывод: для такой длины необходимо увеличивать сечение минимум до 4 квадратов.

Сценарий 2: Питание сварочного инвертора в гараже

Гаражный кооператив. От вводного рубильника до дальнего гаража проложена воздушная линия алюминиевым проводом сечением 16 квадратов на расстояние 300 метров. В гараже включают сварочный аппарат мощностью 5 кВт. Ток сварки генерирует нагрузку около 22 А на сеть. Сопротивление алюминиевой линии длиной 300 метров превышает 1 Ом. При таком токе на проводах упадет более 22 В. Напряжение в розетке гаража просядет до 198 В. Электроника современного инвертора будет пытаться вытянуть мощность, повышая ток потребления, что приведет к еще большей просадке, вплоть до ухода аппарата в глухую защиту от пониженного питания. Для таких задач воздушные линии тянут проводом СИП не тоньше 35 квадратов.

Методы решения проблемы высоких потерь

Если предварительный расчет показывает неприемлемо высокий уровень падения напряжения, проектировщику доступно несколько путей решения задачи. Выбор конкретного метода зависит от бюджета, стадии строительства и технической осуществимости.

• Увеличение площади сечения проводника. Это самый прямолинейный и очевидный подход. Более толстый кабель обладает меньшим сопротивлением. Главный минус — экспоненциальный рост стоимости проекта при длинных трассах. Медь стоит дорого, а кабели большого диаметра тяжело гнуть и прокладывать в стандартных гофрах.
• Замена материала жил. Если планировалась прокладка алюминия, переход на медь того же физического размера сразу улучшит проводимость на 60 %. Это актуально при реконструкции существующих каналов, куда физически не пролезает более толстый кабель.
• Повышение исходного напряжения питающей сети. В промышленных масштабах энергию передают не при 230 В, а при 6000 В или 10000 В. При том же уровне передаваемой мощности токи падают в десятки раз. А поскольку потери в проводах зависят от силы тока линейно, а выделение тепла квадратично, высоковольтная передача является единственным способом переброски энергии на километры. В бытовых реалиях это означает переход с однофазной сети 230 В на трехфазную 400 В, что позволяет симметрично распределить мощность по 3 тонким проводам вместо 1 толстого.
• Перенос источника ближе к потребителю. В некоторых случаях дешевле перенести генератор или установить дополнительный трансформатор вблизи мощного станка, чем тянуть толстые шинопроводы через весь завод.

Экономика сопротивления: деньги на ветер

Падение напряжения — это не просто абстрактная физическая величина, это реальные потерянные киловатт-часы, за которые пользователь платит энергосбытовой компании по счетчику. Электросчетчик установлен на вводе в дом. Все, что проходит через счетчик, фиксируется и подлежит оплате. Если провода от счетчика до потребителя тонкие и длинные, значительная часть учтенной энергии превратится в бесполезное тепло, согревающее стены или землю под кабелем.

✍ Допустим, обогреватель мощностью 3 кВт работает по 10 часов в день всю зиму. Линия подобрана впритык, потери составляют 5 %. Это значит, что 150 Вт мощности постоянно рассеивается на проводах. За сутки это 1.5 кВт*ч, а за зимний сезон продолжительностью 150 дней набежит 225 кВт*ч пустых затрат. Учитывая тарифы на электроэнергию, за пару лет эти потери в денежном эквиваленте превысят разницу в стоимости дешевого тонкого и качественного толстого кабеля. Экономия на сечении проводника на этапе капитального ремонта всегда оборачивается финансовыми потерями в долгосрочной перспективе эксплуатации.

Кроме того, постоянный нагрев изоляции ускоряет процесс ее старения. Поливинилхлорид ПВХ, из которого делают оболочки большинства кабелей, при постоянном нагреве свыше 60 градусов Цельсия теряет пластификаторы, становится хрупким и трескается. Срок службы проводки сокращается с регламентных 30 лет до 5-7 лет, после чего потребуется дорогостоящий демонтаж и замена.

Влияние качества контактов на общие потери

Калькуляторы рассчитывают идеальные условия цельнотянутой медной или алюминиевой жилы. В реальном мире трасса состоит из множества сегментов, соединенных клеммниками, скрутками, автоматами защиты и контактами реле. Каждый такой переходный узел обладает собственным переходным сопротивлением.

🛠 Плохо затянутый винт в автоматическом выключателе или окисленная скрутка могут иметь сопротивление, превышающее сопротивление 10 метров хорошего кабеля. В местах плохих контактов происходит локальный точечный разогрев, который не учитывается математическими моделями. Поэтому при монтаже всегда необходимо использовать специальные пасты, гильзы под опрессовку или качественные пружинные клеммы.

Особенно опасны соединения разнородных металлов прямого контакта меди и алюминия. Разные электрохимические потенциалы этих металлов приводят к быстрой гальванической коррозии в присутствии малейшей влажности воздуха. Контакт разрушается, сопротивление резко возрастает, вызывая критическое падение напряжения на всем луче сети и риск пожара в распределительной коробке. Для таких стыков используют специальные биметаллические шайбы или клеммники с защитной смазкой внутри.

Рекомендации по выбору сечений для типичных задач

Данная таблица предполагает стандартную длину кабельных трасс внутри среднестатистической квартиры не более 20 метров на луч. При строительстве загородных домов, где длины трасс к хозяйственным постройкам превышают 30-50 метров, табличные значения необходимо проверять ручным расчетом или с помощью электронного алгоритма, повышая сечение на 1 или 2 ступени вверх по стандартному ряду сечений кабельной продукции.

Список литературы

• Бессонов Л.А. Теоретические основы электротехники. Электрические цепи. Классический фундаментальный учебник для высших учебных заведений, подробно разбирающий все процессы в цепях постоянного и переменного тока.
• Камнев В.Н. Чтение схем и чертежей электроустановок. Практическое пособие для монтеров, помогающее разобраться в проектной документации и нормах прокладки кабельных линий.
• Киреев М.И. Монтаж и эксплуатация электрооборудования. Подробное руководство по выбору, расчету и правильной установке аппаратуры защиты и кабелей.
• Сибикин Ю.Д. Справочник электромонтажника. Настольная книга практикующих специалистов, содержащая все необходимые таблицы допустимых токов, сечений и падений напряжения.
• Мандрыкин С.А. Ремонт электродвигателей. Книга содержит подробное описание причин выхода машин из строя, в том числе из-за работы при пониженном уровне питающей сети.
• Правила устройства электроустановок ПУЭ, актуальная редакция. Главный нормативный документ каждого электрика, регламентирующий все допуски и требования к безопасности проводки.
