При проектировании несущих конструкций, сборке каркасов зданий или создании бытовых построек всегда возникает потребность в точном расчете материалов. Использование профильного металла требует четкого понимания его габаритов, площади поверхности и итогового веса. Ошибки на этапе планирования ведут к перерасходу бюджета на 15-30 % либо к созданию недостаточно прочной конструкции. Данный 3D калькулятор помогает визуализировать деталь и моментально получить все необходимые физические параметры для закупки и логистики.
Металлопрокат имеет стандартизированные формы, среди которых наиболее востребованными являются уголок, швеллер и двутавровая балка. Каждая форма сечения создана для решения конкретных инженерных задач и оптимально сопротивляется определенным видам нагрузок. Правильный выбор формы позволяет снизить общий вес каркаса на 20-40 % при сохранении требуемой жесткости.
Уголок стальной: применение и особенности
Уголок представляет собой профиль Г-образного сечения. Это самый простой и универсальный вид проката. Уголки бывают равнополочными и неравнополочными. Равнополочный профиль имеет одинаковую ширину обеих полок, что делает его удобным для создания прямоугольных рам, связей жесткости и опорных контуров. Неравнополочный применяется реже — там, где требуется специфическое распределение нагрузки или ограничен габарит для монтажа.
✍ В строительстве уголки чаще всего работают на растяжение или сжатие в составе ферм. При работе на изгиб профиль показывает себя хуже, чем замкнутая труба или двутавр. Однако открытая форма делает его идеальным для сварки, сверления и болтовых соединений. Доступ к любой поверхности профиля ничем не ограничен. Резка уголка также не доставляет проблем — болгарка или ленточная пила проходит полки за 1-2 прохода.
Справочная масса популярных равнополочных уголков
| Размер полок, мм | Толщина стенки, мм | Примерный вес 1 м, кг |
|---|---|---|
| 25 х 25 | 3 | 1.12 |
| 32 х 32 | 4 | 1.91 |
| 40 х 40 | 4 | 2.42 |
| 50 х 50 | 5 | 3.77 |
| 63 х 63 | 6 | 5.72 |
| 75 х 75 | 6 | 6.89 |
| 90 х 90 | 7 | 9.64 |
| 100 х 100 | 8 | 12.25 |
| 125 х 125 | 10 | 19.10 |
| 160 х 160 | 12 | 29.40 |
Швеллер: П-образный профиль для перекрытий

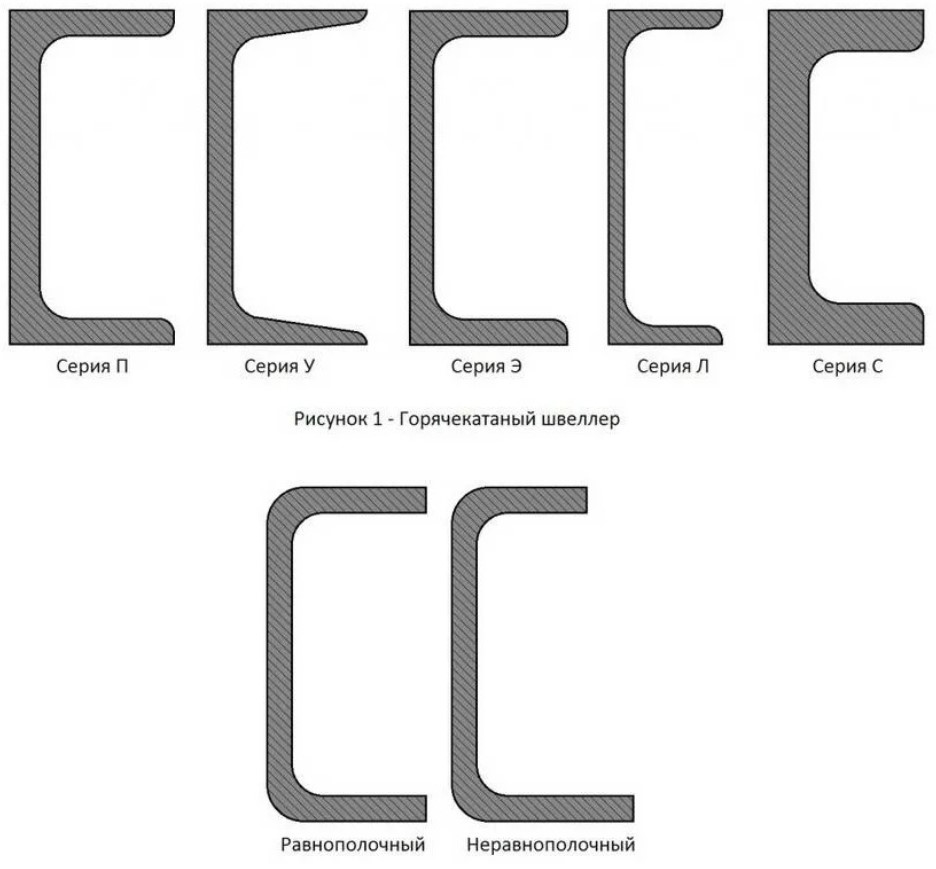

Швеллер имеет П-образное сечение, состоящее из стенки и двух полок. Основное назначение швеллера — работа на изгиб. Благодаря разнесенным от центральной оси полкам этот профиль обладает высоким моментом инерции. Его жесткость на изгиб в десятки раз превышает жесткость сплошного квадрата или полосы аналогичной площади сечения.
Швеллеры классифицируются по форме внутренних граней полок. Профили с уклоном внутренних граней маркируются буквой У. Профили с параллельными гранями обозначаются буквой П. Вариант П проще в монтаже при болтовых соединениях, так как шайбы ложатся на ровную поверхность без перекосов. Вариант У лучше воспринимает сложные комбинированные нагрузки за счет утолщения металла в зоне перехода стенки в полку.
✍ На практике швеллеры используют как несущие балки для небольших перекрытий, направляющие для подъемных механизмов, рамы грузовых автомобилей и станков. Если сварить 2 швеллера коробочкой, получится прямоугольный профиль колоссальной прочности, способный выдерживать мощные нагрузки на кручение.
Популярные типоразмеры швеллеров
| Номер профиля | Габариты В х Ш х Т, мм | Вес 1 м, кг |
|---|---|---|
| 5П | 50 х 32 х 4.4 | 4.84 |
| 8П | 80 х 40 х 4.5 | 7.05 |
| 10П | 100 х 46 х 4.5 | 8.59 |
| 12П | 120 х 52 х 4.8 | 10.40 |
| 14П | 140 х 58 х 4.9 | 12.30 |
| 16П | 160 х 64 х 5.0 | 14.20 |
| 20П | 200 х 76 х 5.2 | 18.40 |
| 24П | 240 х 90 х 5.6 | 24.00 |
| 30П | 300 х 100 х 6.5 | 31.80 |
| 40П | 400 х 115 х 8.0 | 48.30 |
Двутавр: максимальная несущая способность

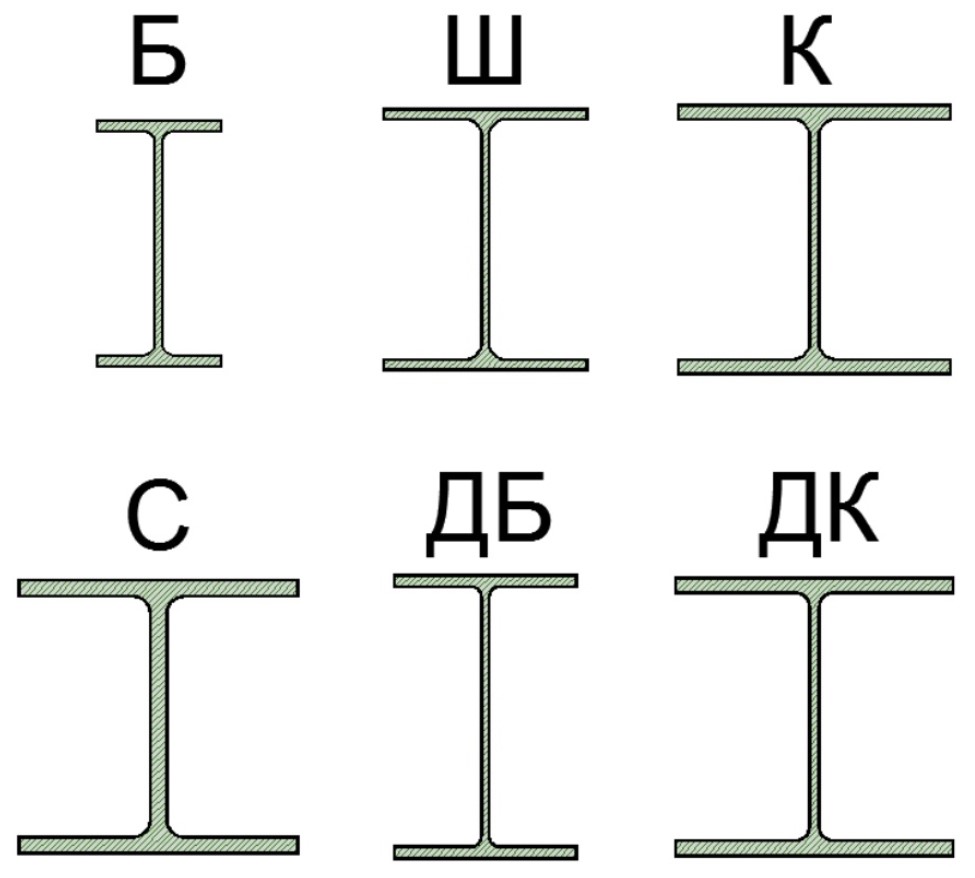

Двутавровая балка имеет сечение в виде буквы Н. Это самый эффективный профиль для работы на изгиб в строительной механике. Основная масса металла в двутавре сосредоточена в полках — именно там возникают максимальные напряжения при изгибе балки. Тонкая вертикальная стенка работает преимущественно на сдвиг и удерживает полки на заданном расстоянии друг от друга.
Замена сплошного прямоугольного бруса на двутавр такой же высоты позволяет сэкономить до 60 % массы металла без потери несущей способности. Двутавры незаменимы при возведении мостов, перекрытий большепролетных цехов, небоскребов и эстакад. Различают балочные, широкополочные и колонные двутавры. Широкополосные профили обладают повышенной поперечной жесткостью, а колонные имеют почти квадратное сечение и отлично справляются с огромными сжимающими нагрузками.
Характеристики стальных нормальных двутавров
| Маркировка | Высота х Ширина, мм | Ориентировочный вес 1 м, кг |
|---|---|---|
| 10Б1 | 100 х 55 | 7.06 |
| 12Б1 | 120 х 64 | 8.72 |
| 14Б1 | 140 х 73 | 10.50 |
| 16Б1 | 157 х 82 | 12.70 |
| 20Б1 | 200 х 100 | 21.30 |
| 25Б1 | 248 х 124 | 25.70 |
| 30Б1 | 298 х 149 | 31.80 |
| 35Б1 | 346 х 174 | 38.90 |
| 40Б1 | 392 х 165 | 47.00 |
| 50Б1 | 492 х 210 | 72.50 |
Принципы математического расчета веса и объема
Для определения массы детали необходимо вычислить площадь ее поперечного сечения, умножить на длину заготовки и на плотность материала. Плотность обычных углеродистых сталей марок Ст3 или 09Г2С принимается равной 7850 кг/м3. Для алюминиевых сплавов этот показатель составляет около 2700 кг/м3.
Площадь сечения профилей рассчитывается путем разбиения сложной формы на простые прямоугольники. Толщина полок и стенок играет ключевую роль.
Базовые формулы определения площади профиля в квадратных миллиметрах:
- Площадь уголка: S = H * T + W * T — T * T
- Площадь швеллера: S = 2 * W * T + H * T — 2 * T * T
- Площадь двутавра: S = 2 * W * T + H * T — 2 * T * T
В данных формулах H — общая высота, W — ширина полки, T — толщина металла. Вычитание квадрата толщины необходимо для компенсации двойного учета зон пересечения стенки и полок.
Объем металла рассчитывается по формуле: V = S * L / 1000000
Где V — объем в кубических метрах, L — длина профиля в метрах, а делитель переводит квадратные миллиметры в квадратные метры.
Итоговая масса детали вычисляется умножением объема на плотность: M = V * ρ
Важность расчета площади поверхности
Калькулятор также выдает значение площади полной поверхности детали. Эта цифра критически важна для малярных и антикоррозийных работ. Стальной прокат требует защиты от ржавчины. Обычно технологический процесс включает очистку металла, нанесение грунта и покрытие эмалью в 2 слоя.
Производители лакокрасочных материалов всегда указывают расход в граммах на 1 квадратный метр. Точное знание площади поверхности позволяет купить ровно столько краски, сколько нужно, избегая нехватки материала на объекте или лишних трат на неиспользованные остатки.
Площадь поверхности формируется из периметра сечения, умноженного на длину детали, плюс площадь двух торцевых срезов. Периметр развернутого сечения для каждого профиля считается индивидуально:
- Периметр уголка: P = 2 * H + 2 * W
- Периметр швеллера: P = 4 * W + 2 * H — 2 * T
- Периметр двутавра: P = 4 * W + 2 * H
Формула общей площади поверхности под покраску в квадратных метрах: Area = P * L / 1000 + 2 * S / 1000000
Практические аспекты закупки и логистики
Знание точного веса необходимо для правильного выбора грузового транспорта. Если по проекту требуется 40 уголков длиной по 6 метров и 10 двутавров по 12 метров, общий вес легко перевалит за несколько тонн. Стандартная Газель берет на борт до 1.5 тонн груза при длине кузова до 4 метров. Длинномерные 12-метровые балки потребуют заказа еврофуры или специального трала, грузоподъемность которых составляет 20 тонн.
📝 Предварительный расчет в калькуляторе позволяет скомпоновать заказ так, чтобы не платить за перегруз и не заказывать полупустые машины. Также учитывается допуск на резку. При нарезке металла болгаркой или газом толщина реза съедает от 2 до 5 миллиметров на каждый пил. При формировании спецификации к расчетной длине всегда добавляют технологический запас 1-2 %.
Стоимость проката на металлобазах формируется исходя из веса, а не погонных метров. Цена за 1 тонну фиксируется, а покупатель забирает металл хлыстами. Продавцы используют теоретическую массу из ГОСТа, однако реальный профиль может иметь отклонения по толщине стенки в пределах плюсовых или минусовых допусков. Калькулятор показывает точный математический вес геометрии, который может отличаться от фактического на весах базы на 3-5 %. Это нормальное явление в металлургии, связанное с износом прокатных валков на заводе.
Рекомендации по работе с металлопрокатом
- Сварка профильного металла требует подготовки. Торцы перед сваркой необходимо зачищать от ржавчины и окалины до металлического блеска. При сварке толстостенных двутавров или швеллеров толщиной от 8 мм и выше обязательно снимается фаска под углом 45 градусов. Это обеспечивает глубокое проплавление корня шва.
- Выбор толщины металла диктуется не только нагрузкой, но и скоростью коррозии. На открытом воздухе незащищенная сталь теряет до 0.1 мм толщины в год. Для уличных конструкций минимальная толщина стенки уголка или швеллера должна составлять 4-5 мм. Использование профиля толщиной 2-3 мм допускается только внутри сухих отапливаемых помещений.
- При конструировании горизонтальных балок перекрытий профиль нужно располагать правильно. Швеллер и двутавр всегда ставятся на узкую полку вертикально. Именно в таком положении реализуется максимальный момент сопротивления изгибу. Укладка профиля плашмя снижает несущую способность в 5-7 раз, превращая жесткую балку в гибкий трамплин.
Полезная литература для глубокого изучения
Для инженеров, мастеров цехов и сварщиков-сборщиков существует фундаментальная справочная литература. Эти книги содержат исчерпывающую информацию по расчетам, допускам, маркам сталей и правилам проектирования узлов:
- Справочник конструктора-машиностроителя. В 3-х томах. Анурьев В.И.
- Металлические конструкции. В 3-х томах. Горев В.В.
- Сопротивление материалов. Феодосьев В.И.
- Металлические конструкции. Общий курс. Беленя Е.И.
- Справочник сварщика. Потапьевский А.Г.
