Калькулятор погреба с 3D моделированием

Строительство надежного подземного хранилища требует точного расчета материалов и правильного понимания физических процессов, происходящих в грунте. Подземная конструкция постоянно подвергается давлению земли, воздействию влаги и перепадам температур. Данный калькулятор с 3D визуализацией создан для того, чтобы наглядно показать будущую постройку и рассчитать точный объем земляных работ, количество бетона, кирпича, арматуры и гидроизоляции. Грамотное планирование на этапе чертежа экономит до 30 % строительного бюджета и исключает фатальные ошибки, которые приводят к затоплению или обрушению стен. Тут собрана полная справочная информация, которая поможет разобраться во всех этапах возведения подземного сооружения, начиная от выбора формы и заканчивая организацией правильного воздухообмена. Все расчеты и рекомендации опираются на реальную строительную практику и законы физики.

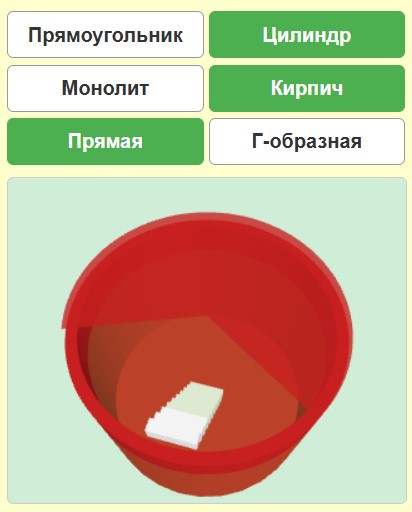

Выбор геометрии: прямоугольник или цилиндр

Форма хранилища напрямую влияет на его прочность, стоимость и удобство использования. На практике применяют 2 основных варианта.

Прямоугольная форма является самой популярной благодаря удобству внутреннего обустройства. Вдоль прямых стен легко монтировать стеллажи, полки и ящики любых стандартных размеров. Копать прямоугольный котлован проще, особенно с привлечением экскаватора. Сборка опалубки для монолитных стен также не вызывает сложностей, так как используются стандартные щиты или доски. Главный минус прямоугольника — неравномерное распределение давления грунта. На центры длинных стен действует максимальная сила на излом, что требует обязательного использования арматурного каркаса и достаточной толщины бетона.

Цилиндрическая форма с точки зрения физики является идеальной. Круглая стена работает на сжатие, равномерно распределяя внешнее давление грунта по всей окружности. Это позволяет делать стенки тоньше и экономить материалы. Цилиндр практически невозможно раздавить даже в пучинистых почвах. Правда строительство круглой конструкции сложнее. Приходится собирать сложную радиусную опалубку или использовать готовую пластиковую несъемную конструкцию. Внутри круглого помещения сложнее размещать стандартные прямоугольные ящики — требуется изготовление радиусных полок на заказ.

Таблица 1. Сравнение прямоугольной и цилиндрической форм

Анализ грунта и расчет котлована

Перед началом земляных работ необходимо точно определить тип почвы на участке. От плотности и состава земли зависит глубина промерзания, сила пучения зимой и вероятность обвала стенок при копке.

Песок обладает отличными дренажными свойствами. Вода быстро уходит сквозь него, поэтому риск затопления минимален, если уровень грунтовых вод находится глубоко. Но песок сыпуч. Копать котлован с вертикальными стенками в песке нельзя — они осыплются. Приходится делать откосы под углом от 30 до 45 градусов, что значительно увеличивает объем выемки грунта.

Глина и суглинок плотные и хорошо держат вертикальный срез. В такой земле можно выкопать ровную яму строго по габаритам постройки плюс 0.5 метра на пазухи для гидроизоляции. Однако глина задерживает воду. Осенью вода скапливается вокруг стенок, а зимой замерзает и расширяется. Это явление называется морозным пучением. Расширяющийся грунт давит на стены с колоссальной силой, достигая давления до 5 тонн на 1 квадратный метр. Чтобы компенсировать это, пазухи вокруг готовых стен засыпают не глиной, а песком.

👉 При расчете котлована всегда закладывается технологический зазор. Размеры ямы должны быть больше внешних габаритов конструкции на 0.5 — 0.8 метра с каждой стороны. Это пространство необходимо для снятия опалубки, нанесения гидроизоляции и укладки утеплителя.

Таблица 2. Физические характеристики различных грунтов

Гидроизоляция: защита от грунтовых вод

Вода является главным врагом любого подземного строения. Наличие влаги приводит к порче урожая, образованию плесени и постепенному разрушению бетона или кирпича. Стратегия защиты зависит от уровня грунтовых вод.

Если УГВ находится глубоко и вода появляется только в виде сезонных осадков, достаточно обмазочной гидроизоляции. Стены снаружи покрывают битумной мастикой в 2 слоя. Предварительно бетон обрабатывается праймером для глубокого сцепления. Такая защита предотвращает капиллярный подсос влаги.

Если вода стоит высоко и весной поднимается выше уровня пола, постройка превращается в подводную лодку. В этом случае обмазочных материалов недостаточно — вода под давлением прорвет битумную пленку. Применяется оклеечная рулонная изоляция в 2 — 3 слоя с нахлестом швов не менее 15 сантиметров. Рулоны наплавляются газовой горелкой на стены и фундаментную плиту, создавая единый герметичный мешок.

Современным и крайне эффективным решением выступает проникающая гидроизоляция. Специальные составы наносятся на влажный бетон. Химические активные вещества проникают в поры бетона на глубину до 40 сантиметров, вступают в реакцию с влагой и кристаллизуются. Кристаллы намертво закупоривают микротрещины. Если со временем появляется новая микротрещина и туда попадает вода, рост кристаллов возобновляется — гидроизоляция самозалечивается.

Таблица 3. Выбор типа гидроизоляции

Материалы для строительства: бетон и кирпич

Основой прочности является монолитный железобетон. Он не имеет швов, абсолютно герметичен при правильной заливке и выдерживает колоссальные нагрузки. Для строительства используется бетон марки не ниже М250. Важно заливать стены непрерывно или с минимальными перерывами, чтобы избежать образования холодных швов, через которые впоследствии может просачиваться вода. Обязательным этапом является вибрирование смеси. Глубинный вибратор удаляет пузырьки воздуха, повышая плотность стены на 20 %.

Красный полнотелый керамический кирпич — отличная альтернатива для сухих грунтов. Он хорошо держит тепло, регулирует влажность в помещении и не требует возведения опалубки. Стены кладут толщиной в 1 кирпич, что составляет 25 см. Использовать силикатный белый кирпич категорически запрещено — во влажной среде он быстро рассыпается.

Если используется кирпич, фундаментная плита и верхнее перекрытие все равно должны быть из монолитного бетона. Кирпичные стены уступают бетону в прочности на изгиб, поэтому при длине стены более 3 метров в кладку обязательно вмуровывают арматурную сетку через каждые 3 — 4 ряда.

Правила армирования

Бетон отлично сопротивляется сжатию, но легко ломается при изгибе. Давление земли пытается выгнуть стену внутрь. Чтобы этого не произошло, внутри бетона размещают стальной скелет — арматуру.

👉 Для стен и пола используется рифленая стальная арматура диаметром 10 или 12 мм. Вяжется сетка с ячейками 20 на 20 см. Для конструкций толщиной от 15 см каркас должен быть пространственным — 2 параллельные сетки, связанные между собой перемычками. Важное правило: металл не должен выступать наружу. Арматура должна быть скрыта защитным слоем бетона толщиной от 3 до 5 см с каждой стороны. Если металл окажется слишком близко к поверхности, вода вызовет коррозию, сталь увеличится в объеме и порвет стену.

Теплоизоляция: сохранение микроклимата

Идеальная температура для хранения овощей составляет от +2 до +4 градусов. На глубине 2 метра земля сохраняет стабильную температуру около +5 градусов круглый год. Но верхняя часть сооружения промерзает зимой и перегревается летом.

Утеплять необходимо перекрытие и верхнюю часть стен на глубину до 1.5 метров от поверхности. Лучший материал для этого — экструдированный пенополистирол. Он не впитывает влагу, не гниет и выдерживает давление земли. Толщина утеплителя зависит от климата, но в большинстве регионов достаточно плит толщиной от 5 до 10 см. Утеплитель приклеивается поверх гидроизоляции с помощью специальной мастики без растворителей, которые могут разъесть пенопласт. Использовать минеральную вату в земле бессмысленно — при намокании она моментально теряет свои изолирующие свойства и превращается в мокрый ком.

Вентиляция: принцип естественной тяги

Без постоянного обновления воздуха внутри будет скапливаться конденсат. Влажность приведет к гниению деревянных элементов и порче овощей. Система вентиляции состоит из 2 труб.

• Приточная труба обеспечивает поступление свежего воздуха с улицы. Ее нижний край располагается внутри помещения на высоте около 20 — 30 сантиметров от пола. Верхний край выходит на улицу чуть выше уровня земли и закрывается сеткой от грызунов.
• Вытяжная труба отводит отработанный теплый воздух наружу. Нижний срез вытяжки устанавливается прямо под потолком, где собирается самый теплый воздух. Верхний конец вытяжной трубы выводится на крышу или высоко над землей, минимум на 1.5 метра. Разница высот между входом приточки и выходом вытяжки создает разницу давлений, обеспечивая естественную тягу. Чем выше поднята вытяжная труба, тем сильнее тяга.

Таблица 4. Расчет диаметра вентиляционных труб

Формулы расчетов строительства

Понимание простых математических зависимостей позволяет проверить правильность выдачи любой программы. Все расчеты сводятся к базовым геометрическим формулам.

Расчет полезной площади пола:

• S = L * W
• Где S — площадь, L — внутренняя длина, W — внутренняя ширина.

Расчет внешних габаритов для разметки котлована:

• L_out = L + 2 * T
• W_out = W + 2 * T
• Где T — толщина заливаемой стены. Например, при стене 0.2 метра к длине прибавляется 0.4 метра.

Объем земляных работ рассчитывается с учетом пазух для копки:

• Объем котлована = (L_out + 1) * (W_out + 1) * Глубина
• Единица добавляется для того, чтобы вокруг стен оставалось по 0.5 метра рабочего пространства для монтажа рулонов изоляции.

Расчет объема бетона для стен:

• Объем стен = (2 * L_out + 2 * W_out — 4 * T) * T * H
• Вычитание 4 толщин стен необходимо, чтобы избежать двойного учета углов при перемножении периметра.

Удельное давление конструкции на грунтовое основание:

• Вес бетона = Общий объем бетона * 2.4
• Давление = (Вес бетона + Полезная нагрузка) / Площадь опоры
• Данный показатель не должен превышать несущую способность земли. Если давление выше, фундаментную плиту необходимо делать шире периметра стен, создавая так называемую «пятку», чтобы распределить массу на большую площадь.

Этапы бетонирования

Качество монолитной конструкции зависит от соблюдения последовательности. Нельзя выкопать яму и сразу лить бетон на землю. Необходимо создать плотное основание.

На дно котлована засыпается песок слоем от 10 до 15 сантиметров. Песок проливается водой и трамбуется виброплитой до состояния, когда на нем не остается следов от обуви. Поверх песка насыпается щебень фракции 20 — 40 миллиметров таким же слоем и также трамбуется. Это дренажная подушка.

Далее заливается подбетонка — слой тощего бетона марки М100 толщиной 5 сантиметров. Ее цель — создать ровную гладкую плоскость. На подбетонку наплавляется гидроизоляция. Только после этого вяжется арматурный каркас для основной фундаментной плиты толщиной 15 — 20 сантиметров. Если вязать арматуру прямо на щебне, острые камни порвут гидроизоляцию, а цементное молочко уйдет в песок, значительно снизив марку бетона.

Стены возводятся после того, как пол наберет 50 % прочности. При температуре +20 градусов это занимает около 5 — 7 дней. Перекрытие заливается в последнюю очередь на мощную опалубку из бруса и толстой влагостойкой фанеры. Опалубку перекрытия нельзя снимать минимум 21 день.

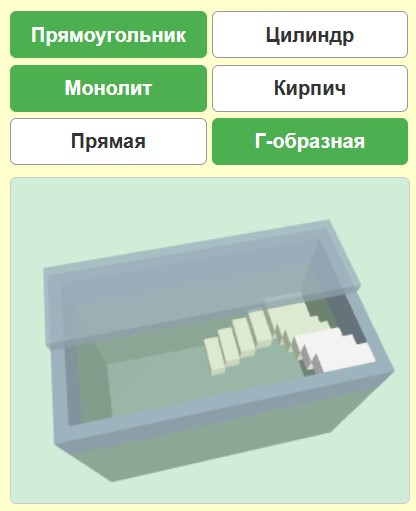

Лестница и входная группа

Лестница проектируется с учетом безопасного спуска с грузом в руках. Идеальный угол наклона марша составляет 45 градусов. Высота одной ступени должна быть около 18 — 20 сантиметров, а глубина проступи — 25 — 30 сантиметров.

Г-образная форма с поворотной площадкой экономит пространство внутри прямоугольного помещения, распределяя ступени вдоль двух стен. Для круглого резервуара чаще используется прямая лестница или компактная винтовая, хотя спуск по винтовой лестнице с мешком картошки вызывает огромные сложности.
