Калькулятор ватт в Повербанке

Создание внешнего аккумулятора стало популярным решением для надежного обеспечения энергией портативной техники, систем связи, модемов или квадрокоптеров. И если заводские устройства часто ограничивают жесткими рамками емкости, фиксированными портами или низким качеством внутренней компонентной базы, то самостоятельная сборка батареи из проверенных литиевых элементов позволяет получить прибор со строго заданными характеристиками под индивидуальные нужды. Естественно, для успешного проектирования такого устройства надо понимать физические принципы работы батарейного блока, правильно определять емкость, рабочее напряжение, конечную массу и реальную отдачу полезной энергии.

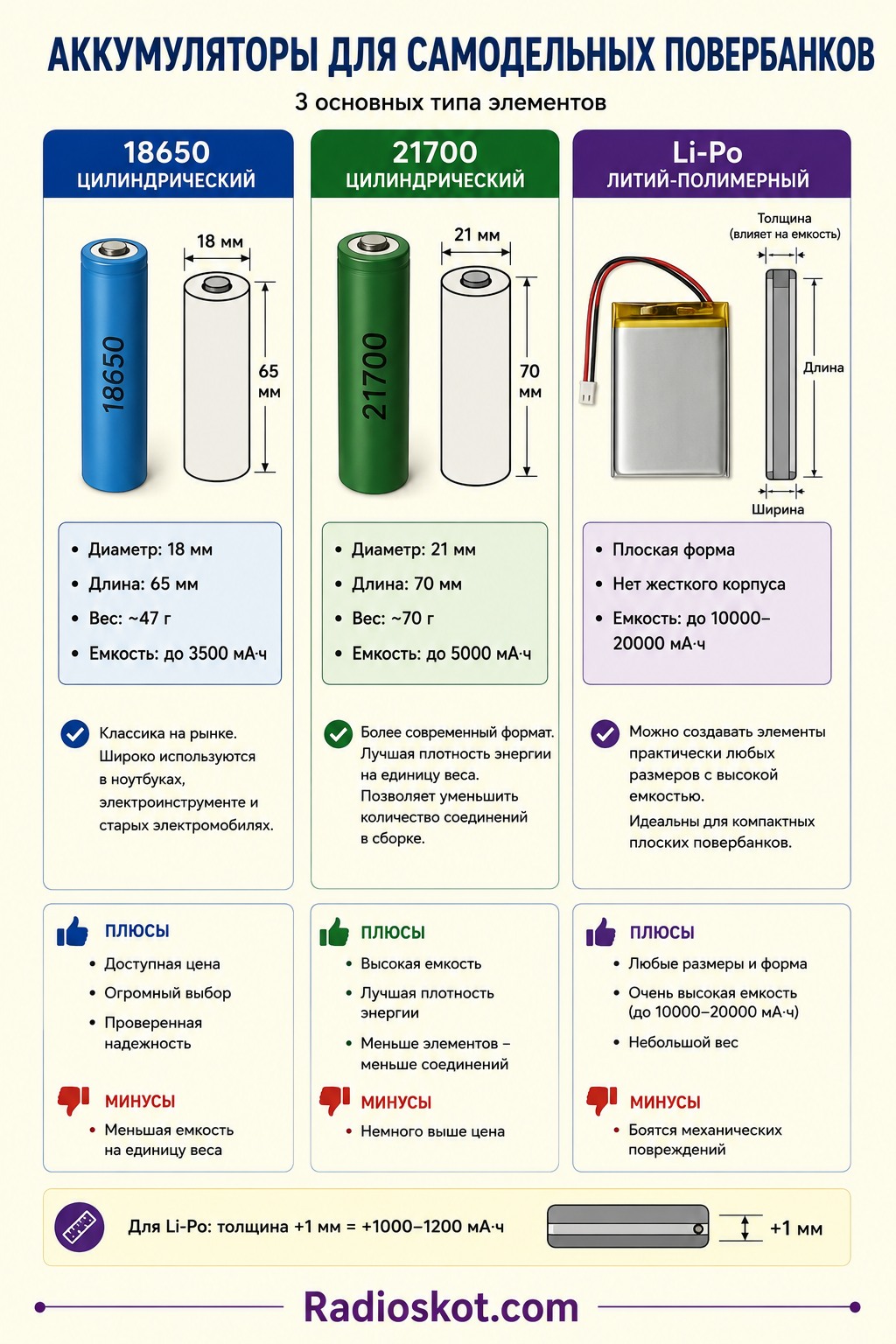

Популярные форматы литиевых ячеек для сборки

В современных самодельных повербанках чаще всего применяются 3 разновидности аккумуляторов. Каждый тип имеет свои конструктивные особенности, плотность энергии и весовые показатели.

1. Цилиндрические элементы формата 18650 считаются классикой. Цифры в названии расшифровываются просто: диаметр составляет 18 мм, а длина равна 65 мм. Они массово используются в ноутбуках, электроинструменте и старых моделях электромобилей. Их популярность обусловлена огромным ассортиментом на рынке и доступной ценой. Вес 1 такой банки колеблется около 47 грамм, а емкость качественных образцов достигает 3500 миллиампер-часов.
2. Более современные цилиндры формата 21700 постепенно вытесняют предшественников. Их размеры увеличились: диаметр составляет 21 миллиметр, длина равна 70 мм. Этот формат предлагает лучшую плотность энергии на единицу веса. 1 банка весит в районе 70 грамм, но при этом способна вместить до 5000 миллиампер-часов. Использование таких элементов позволяет уменьшить общее количество соединений в сборке при сохранении высокой суммарной мощности.
3. Литий-полимерные элементы, обозначаемые как Li-Po, отличаются плоской формой и отсутствием жесткого металлического корпуса. Они упакованы в герметичную фольгированную оболочку. Главный плюс заключается в возможности создавать ячейки практически любых габаритов с высокой емкостью, вплоть до 10000 или 20000 миллиампер-часов в 1 пакете. Толщина такого элемента напрямую влияет на его емкость: прибавка 1 миллиметра толщины увеличивает показатели примерно на 1000-1200 миллиампер-часов. Они идеальны для создания компактных плоских повербанков, но требуют бережного обращения, так как боятся механических повреждений.

Геометрия аккумуляторной сборки: последовательно или параллельно

При конструировании батареи повербанка взаимное расположение элементов определяет выходные электрические параметры. Обозначения S и P используются для описания схемы соединений.

Буква S указывает на последовательное соединение элементов в ряду. При такой схеме положительный контакт аккумулятора номер 1 соединяется с отрицательным контактом аккумулятора номер 2 и так далее по цепочке. Главный физический эффект — итоговый вольтаж рассчитывается как V₁ + V₂ + V₃ при неизменной емкости. Если соединить 3 элемента с параметрами 3.7 V и 3000 mAh последовательно, то получится батарея 3S с напряжением 3.7 * 3 = 11.1 V и емкостью 3000 mAh. Высокое напряжение сборки необходимо для мощных повербанков с поддержкой стандартов быстрой зарядки Power Delivery на 20 V, так как повышающему преобразователю гораздо проще и эффективнее работать, когда входной вольтаж близок к выходному.

Буква P означает параллельное соединение ячеек. В этом случае все положительные контакты группы объединяются в узел номер 1, а все отрицательные — в узел номер 2. Здесь физика работает наоборот: напряжение группы остается равным напряжению 1 ячейки, то есть 3.7 V, а вот общая емкость и максимальный доступный ток отдачи возрастают пропорционально числу элементов. Если объединить 4 аналогичных элемента параллельно, выйдет сборка 1S4P со скромным напряжением 3.7 V, но внушительной емкостью 3000 * 4 = 12000 mAh. Параллельные сборки проще в обслуживании, поскольку элементы внутри группы самостоятельно балансируют свой заряд, выравнивая потенциалы между собой.

Комбинированные схемы типа 2S4P или 4S3P объединяют оба подхода. Они позволяют гибко настраивать параметры источника питания под требования конкретной платы контроллера. Сначала ячейки объединяют в параллельные группы для набора емкости, а затем эти группы соединяют последовательно для достижения нужного рабочего вольтажа.

Главное заблуждение о емкости повербанков

Пользователи часто сталкиваются с ситуацией, когда купленный повербанк с надписью 20000 миллиампер-часов не может зарядить телефон с батареей 5000 миллиампер-часов 4 раза. Кажется, что произошло мошенничество, но на самом деле это чистая физика. Напряжение отдельного литиевого элемента составляет в среднем 3.7 вольт. Однако стандартный выходной интерфейс USB выдает 5 вольт. При быстрой зарядке это значение поднимается до 9, 12 или 20 вольт.

⚡ Контроллер повербанка вынужден повышать напряжение с внутренних 3.7 вольт до необходимых устройству 5 вольт. При этом закон сохранения энергии требует, чтобы общая энергия оставалась неизменной. Значит, при повышении вольтажа пропорционально падает сила тока и доступные миллиампер-часы.

Дополнительный фактор снижения отдачи — коэффициент полезного действия повышающего преобразователя платы. Энергия теряется в виде тепла при работе микросхем и дросселя. Реальный коэффициент полезного действия хороших плат находится на уровне 85-90 %, а у дешевых модулей может падать до 60-70 %.

Формулы для точного расчета параметров сборки

Для определения реальных возможностей автономного источника питания используются следующие математические выражения.

Общая запасенная энергия всей аккумуляторной батареи выражается в ватт-часах и рассчитывается так:

W_h = V_nom * M_ah / 1000

Где V_nom — номинальное напряжение всей сборки в вольтах, а M_ah — суммарная емкость параллельных ветвей в миллиампер-часах.

Реальная выходная емкость повербанка на разъеме USB с напряжением 5 вольт вычисляется по формуле:

C_out5V = W_h * K_pd / 5 * 1000 / 100

Где K_pd — коэффициент полезного действия электронной платы в процентах, выраженный числом от 60 до 100.

Расчет ориентировочной массы готового устройства выполняется сложением веса всех ячеек и веса дополнительных компонентов:

M_total = N_cells * M_cell + M_parts

Где N_cells — общее количество используемых элементов, M_cell — вес 1 аккумулятора, M_parts — масса корпуса, платы и проводов, которая в среднем составляет от 40 до 60 грамм.

Практический пример полного расчета аккумуляторной сборки

✍ Рассмотрим конкретный пример проектирования мощного повербанка для питания походного роутера и зарядки смартфонов. Выберем конфигурацию из элементов формата 21700 с номинальной емкостью каждого элемента 5000 mAh. Схема соединения элементов будет иметь вид 4S4P. Это означает, что мы берем 4 ряда ячеек, в каждом из которых находится по 4 параллельно соединенных элемента. Плата управления имеет коэффициент полезного действия на уровне 90 %.

Расчет включает следующие последовательные шаги:

1. Находим общее число используемых ячеек в конструкции: 4 * 4 = 16 элементов.
2. Рассчитываем номинальное и максимальное напряжение батареи. Номинальное напряжение 1 литиевой банки составляет 3.7 V, а максимальное в полностью заряженном состоянии равно 4.2 V. Для 4 рядов получаем значения: V_nom = 3.7 * 4 = 14.8 V и V_max = 4.2 * 4 = 16.8 V.
3. Определяем базовую емкость сборки. При параллельном соединении 4 элементов их емкости складываются: M_ah = 5000 * 4 = 20000 mAh.
4. Вычисляем суммарную энергетическую емкость в ватт-часах: W_h = 14.8 * 20000 / 1000 = 296 Wh.
5. Рассчитываем реальную выходную емкость, которую получит подключенный гаджет через порт USB со стандартным напряжением 5 V при заявленном коэффициенте полезного действия платы 90 %: C_out5V = 296 * 90 / 5 * 1000 / 100 = 53280 mAh.
6. Оцениваем примерную массу готового повербанка. Вес 1 элемента формата 21700 равен 70 г. Массу корпуса и управляющей электроники примем за 60 г: M_total = 16 * 70 + 60 = 1180 г.

В итоге практический расчет показывает, что тяжелый автономный блок весом около 1180 г способен выдать на зарядку внешних устройств внушительные 53280 mAh при стандартном напряжении 5 V.

Влияние плат управления и балансировки на конечный результат

Литиевые аккумуляторы крайне чувствительны к режимам эксплуатации. Их нельзя заряжать выше 4.2 V и разряжать ниже 2.5 V, иначе наступит необратимая деградация химии или возгорание. Для предотвращения этих аварийных ситуаций любая сборка оснащается специальной платой — системой управления батареей. В простых однорядных схемах 1S применяется компактная защитная плата, контролирующая только пороговые значения напряжений.

В многорядных сборках от 2S до 6S задача существенно усложняется. Из-за минимальных различий в заводских характеристиках элементов, внутреннем сопротивлении или условиях охлаждения ячейки разряжаются и заряжаются неравномерно. Со временем возникает дисбаланс: 1 ряд уже полностью заряжен и имеет напряжение 4.2 V, а другой отстал и имеет только 3.9 V. Без контроля защитная плата отключит зарядку по первому переполненному ряду, и вся батарея останется недозаряженной. Для решения этой проблемы применяются балансировочные платы. Они бывают пассивными и активными. Пассивные балансиры сжигают избыточную энергию переполненного ряда на резисторах в виде тепла, дожидаясь отстающих. Активные балансиры перекачивают энергию из более заряженных ячеек в менее заряженные с помощью встроенных конденсаторов или индуктивностей, что гораздо экономичнее.

Преобразователь напряжения на главе повербанка также вносит существенные коррективы в расчеты. Электронные компоненты, такие как полевые транзисторы, дроссели и конденсаторы, обладают внутренним сопротивлением. Ток, проходя через них, вызывает нагрев. Потери энергии снижают общий коэффициент полезного действия системы. При выборе готового модуля управления для повербанка следует обращать внимание на рабочую частоту преобразователя и качество силовой обвязки. Качественные синхронные выпрямители обеспечивают коэффициент полезного действия на уровне 92-95 %, сокращая потери энергии до минимума.

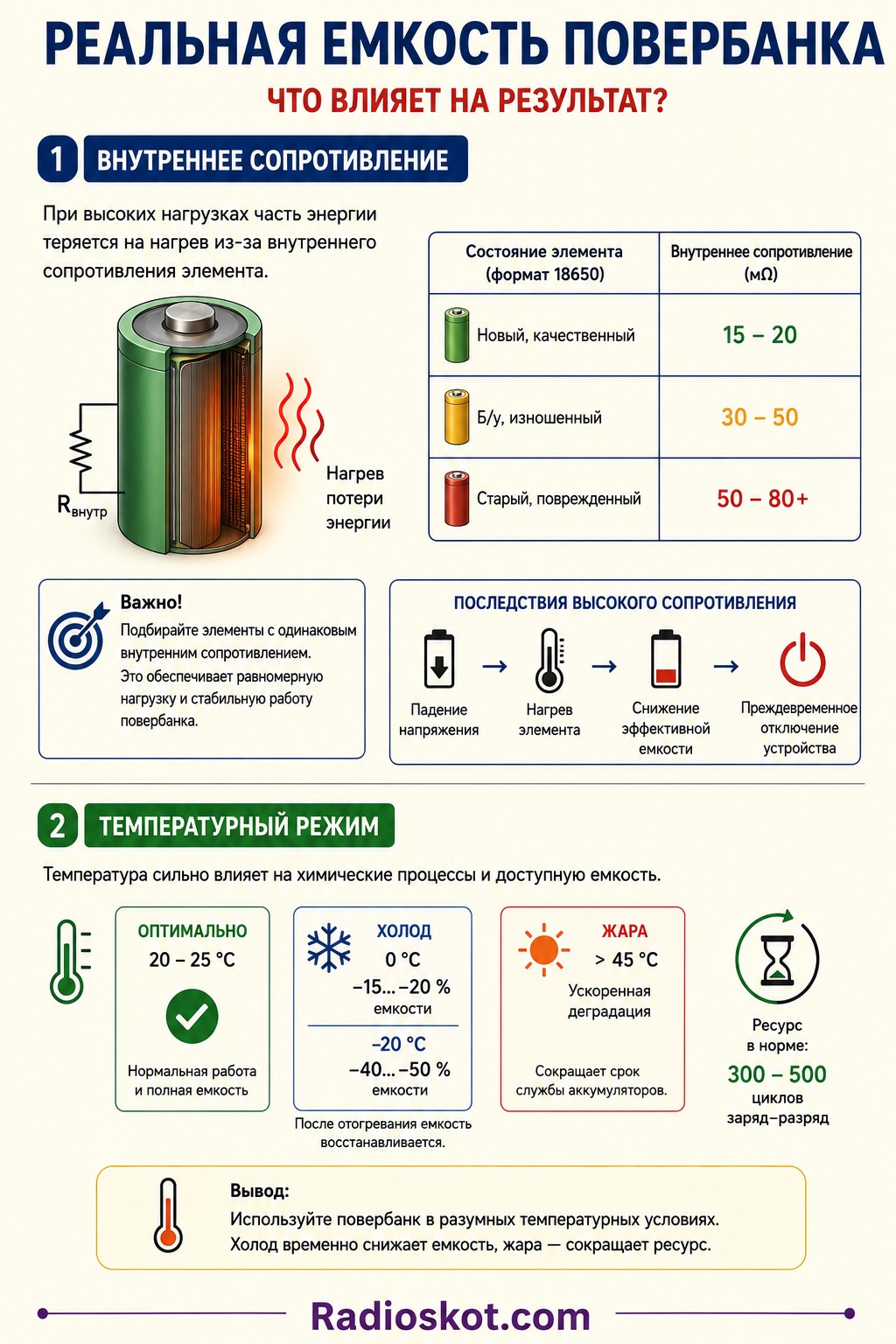

Реальные факторы потерь: внутреннее сопротивление и температура

Математические формулы дают идеализированный результат, но на практике реальная емкость повербанка может отличаться от расчетной из-за внешних условий и физического износа компонентов.

Внутреннее сопротивление элементов играет ключевую роль при высоких нагрузках. Каждая литиевая ячейка обладает собственным сопротивлением, измеряемым в миллиомах. У новых качественных элементов формата 18650 оно составляет около 15-20 миллиом, у старых или поврежденных может превышать 50-80 миллиом. Когда через аккумулятор протекает большой ток, на этом внутреннем сопротивлении происходит падение напряжения, и часть энергии превращается в тепло прямо внутри банки. В результате элемент нагревается, а эффективная емкость снижается. При сборке повербанков крайне важно подбирать ячейки с одинаковым внутренним сопротивлением, иначе нагрузка распределится неравномерно, приводя к преждевременному отключению всей системы.

Температурный режим оказывает колоссальное влияние на химические процессы внутри литиевых батарей. Оптимальный диапазон работы находится в пределах от 20 до 25 градусов. При падении температуры до 0 градусов скорость диффузии ионов лития в электролите замедляется, что приводит к временному падению доступной емкости примерно на 15-20 %. Эксплуатация повербанка на сильном морозе, например при минус 20 градусах, снижает отдачу энергии более чем на 40-50 %. При этом емкость не пропадает навсегда: после отогревания в теплом помещении параметры восстанавливаются. Высокие температуры выше 45 градусов также опасны, так как они ускоряют деградацию лития и сокращают общий ресурс службы аккумуляторов, который в норме составляет от 300 до 500 циклов заряд-разряд.

Провода и никелевые ленты: расчет сечения силовых линий

При сборке мощного Powerbank недостаточно просто рассчитать параметры элементов. Энергию необходимо передать от батареи к плате контроллера без потерь на соединительных линиях. Тонкие провода или узкие металлические ленты могут работать как предохранители, сильно нагреваясь и снижая общую эффективность системы.

📏 Для соединения отдельных цилиндрических ячеек в группы используется чистая никелевая лента. Пайка обычным паяльником не рекомендуется, так как локальный перегрев портит внутреннюю химию лития. Профессионалы используют точечную контактную сварку. Толщина стандартной никелевой ленты составляет обычно 0.15 или 0.2 миллиметра, а ширина равна 8 или 10 миллиметрам. Сечение такой ленты рассчитывается по формуле: толщина * ширина. Для ленты 0.15 * 8 сечение составит 1.2 квадратных миллиметра. Такая полоса способна безопасно пропускать ток силой до 10 ампер. Если планируется снимать большие токи, никелевые ленты накладывают в 2 или 3 слоя.

Силовые провода от аккумуляторного блока к плате контроллера должны соответствовать максимальному току преобразователя. Обычно используются гибкие медные провода в термостойкой силиконовой изоляции стандарта AWG. Для токов до 15 ампер оптимально применять провод сечением 14 AWG, что соответствует примерно 2.0 квадратным миллиметрам. Для токов до 25 ампер лучше выбрать более толстый кабель 12 AWG с сечением 3.3 квадратных миллиметра. Короткая длина силовых проводов, не превышающая 5-7 сантиметров, дополнительно минимизирует падение напряжения и удерживает итоговый коэффициент полезного действия повербанка на расчетном максимуме.

Правила подбора элементов перед окончательной сборкой

⚠ Безопасность и долговечность готового повербанка напрямую зависят от однородности используемых ячеек. Категорически запрещено собирать батарею из случайных элементов с разной степенью износа или от разных производителей.

Перед объединением ячеек в единую систему проводят процедуру входного контроля, состоящую из 3 важных этапов:

1. Этап включает полную зарядку всех элементов до напряжения 4.2 V с помощью лабораторного зарядного устройства. Затем их оставляют в покое на 10-14 дней для проверки на скрытый саморазряд. Если по истечении этого срока напряжение на какой-то банке упало ниже 4.15 V, такой элемент отбраковывается.
2. Этап включает измерение реальной емкости каждой ячейки путем контролируемого разряда током стабильной силы до напряжения 2.5 V. Разброс емкости между элементами в одной последовательной цепочке не должен превышать 1-2 %. Если объединить в серию банку на 3000 mAh и банку на 2500 mAh, то общая рабочая емкость всей цепочки ограничится меньшим значением, равным 2500 mAh.
3. Этап включает контроль внутреннего сопротивления. Разница значений между банками должна укладываться в рамки 3-5 миллиом.

Соблюдение этих жестких правил позволяет получить идеально сбалансированный автономный блок, который прослужит без сбоев долгие годы, обеспечивая стабильное питание подключенного оборудования.

Организация пространства и защитный корпус повербанка

Проектирование надежного автономного источника питания завершается созданием защитной оболочки. Корпус предохраняет чувствительные ячейки от сдавливания, ударов и проникновения влаги.

При расчете физических размеров бокса учитывают габариты самой аккумуляторной матрицы, размеры платы контроллера, толщину соединительных проводов и зазоры на изоляцию. Для сборки схемы 4S4P из элементов формата 21700 чистые габариты банок составят 4 * 21 = 84 миллиметра по ширине и 4 * 21 = 84 миллиметра по глубине при высоте 70 миллиметров. К этим значениям добавляют по 3-5 миллиметров с каждой стороны для размещения диэлектрических прокладок и прочного пластикового холдера. Холдеры удерживают ячейки на фиксированном расстоянии друг от друга, исключая трение корпусов и короткое замыкание при вибрации.

Материал корпуса должен быть прочным и не поддерживать горение. Оптимальным выбором считается ABS пластик или листовой алюминий. Внутреннее пространство повербанка полностью изолируют электротехническим картоном или каптоновым скотчем, способным выдерживать нагрев до 300 градусов. Правильная компоновка элементов внутри защитного корпуса гарантирует безопасную эксплуатацию прибора в походных условиях, предотвращая повреждения при случайных падениях.

Литература

• Багоцкий В. С., Скундин А. М. Химические источники тока. Издательство Наука, 1981.
• Хрусталёв Д. А. Аккумуляторы. Издательство Изумруд, 2003.
• Семенов Б. Ю. Силовая электроника для любителей и профессионалов. Издательство Солон-Пресс, 2005.
• Громов Н. В. Источники питания автономных систем. Издательство Техника, 2012.
