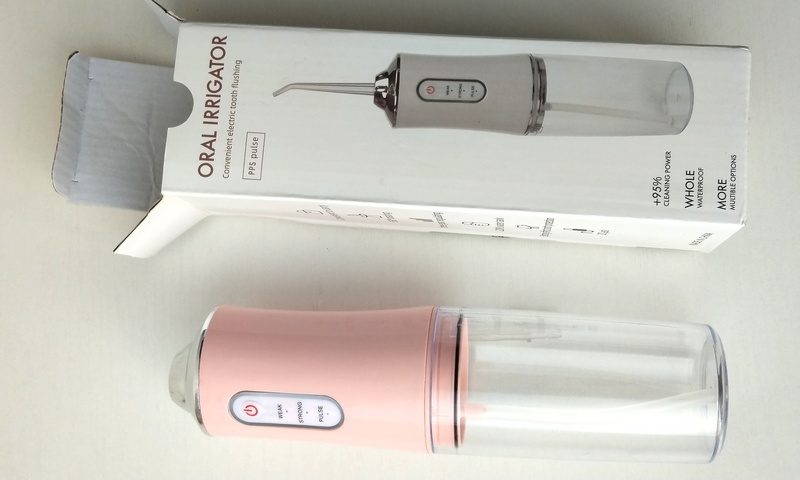

Иногда даже хочется, чтобы что-нибудь сгорело. Не из вредительства конечно, а из желания иметь возможность разобрать прибор и посмотреть что у него там внутри, особенно если никогда ещё не имел дело с подобными устройствами. Именно такая история и произошла воскресным днём, когда ирригатор (конечно китайский), не проработав и недели, отключился и перестал заряжаться.
Напомним, что ирригатор, это такая штука с ёмкостью для воды и мини-насосом, создающая мощную водяную струю и помогающая чистить зубы. Был куплен скорее как игрушка для детей, типа электробрызгалка, так как по прямому назначению использовать его смысла мало (достаточно просто сильно прополоскать рот после чистки).

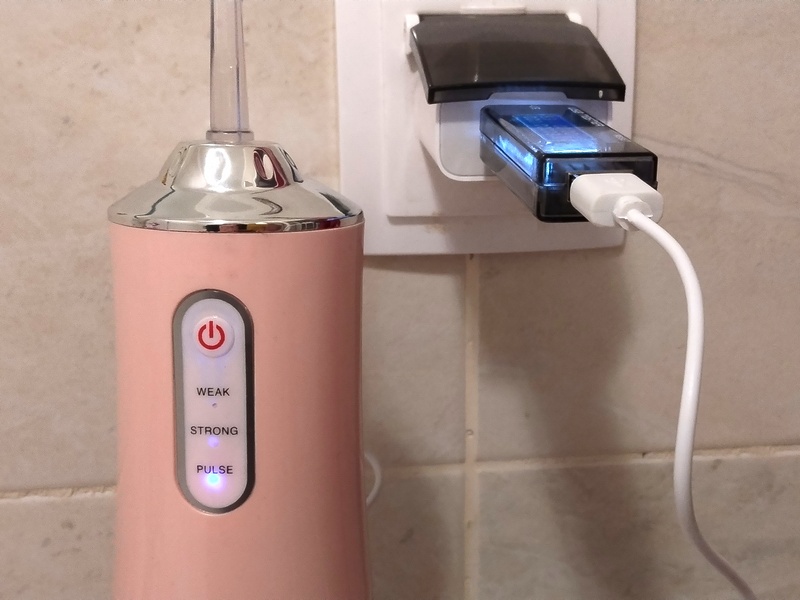

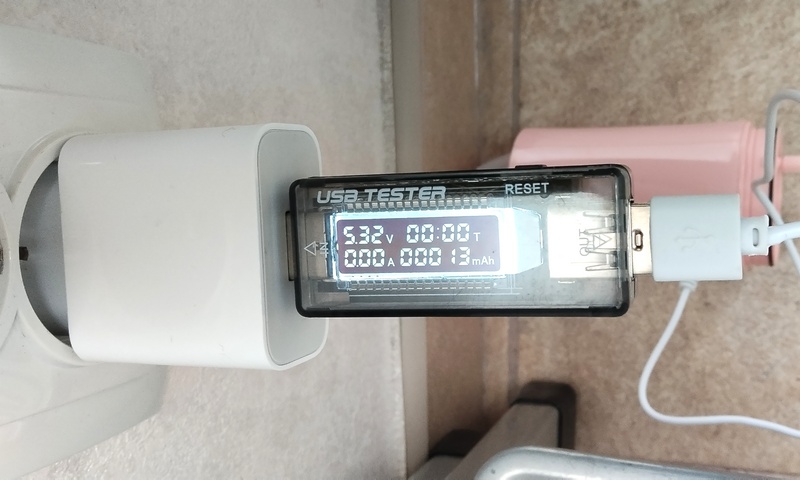

Синие светодиоды, правда, по-прежнему красиво мигали, но USB-доктор показывал нулевой ток при подключении к адаптеру, зарядка не происходила.
Первая мысль — это полностью севший аккумулятор. В таких недорогих девайсах их ставят на предельно слабую емкость. И если это так, то необходимо ирригатор разобрать, а аккумулятор заменить.
Приступаем к разборке

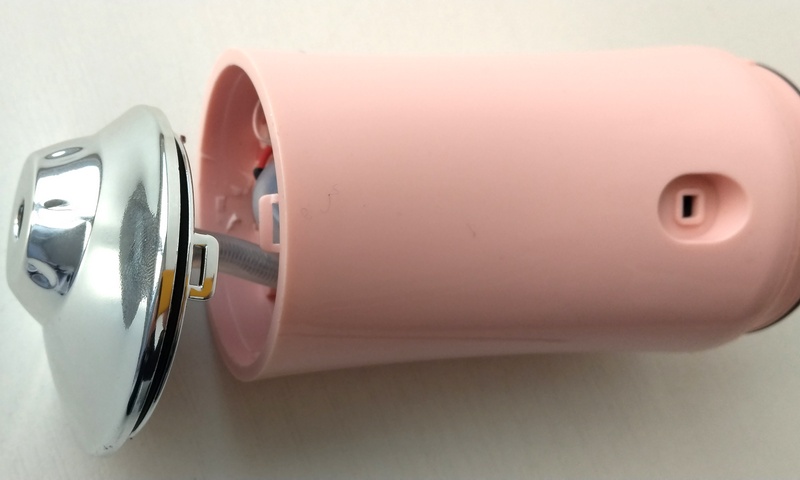

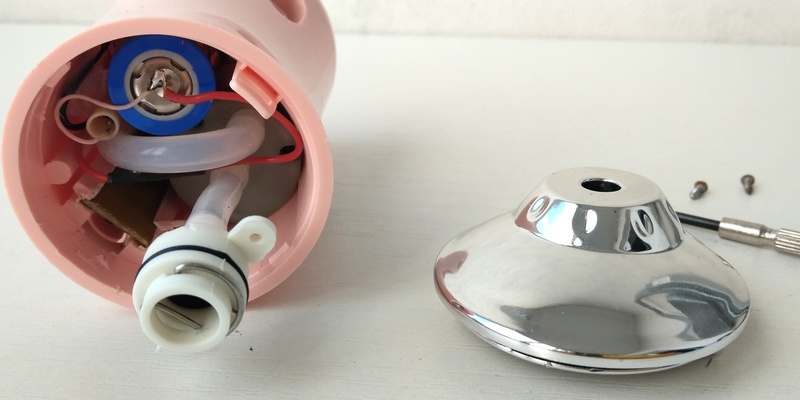

Логика правильно подсказала, что необходимо поддеть чем-то острым, например ножом, верхнюю блестящую крышку, чтоб получить доступ к электронным внутренностям ирригатора.
Так и оказалось: четыре защёлки по контуру крышки легко отпустили её (в отличие от теплосчётчика, где приходилось вставлять несколько железных пластинок, чтоб удерживать все защёлки открытыми одновременно)и стало возможным заглянуть внутрь, утолив, наконец, своё радиолюбительское любопытство.

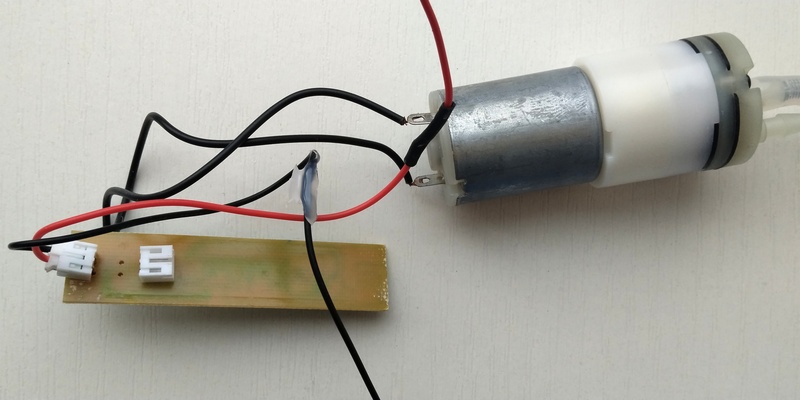

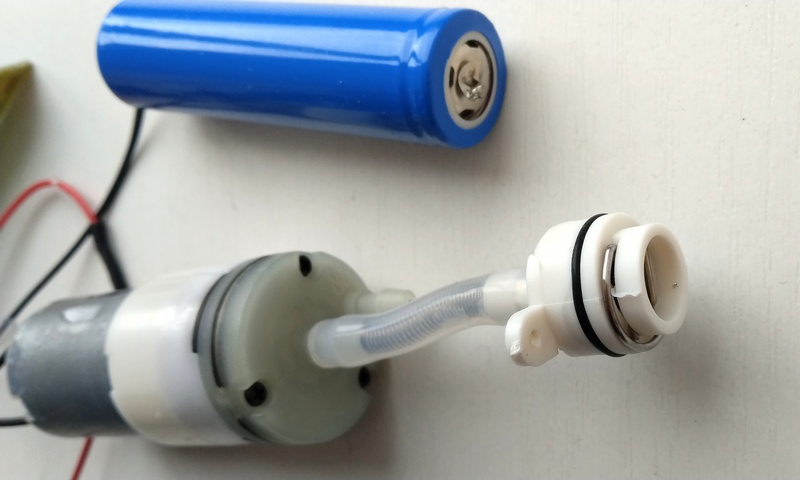

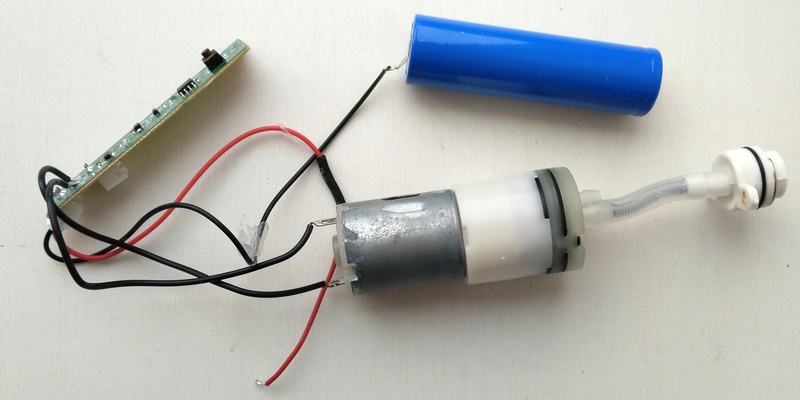

Внутри обнаружился легендарный литиевый аккумулятор 18650, небольшой моторчик-помпа, и плата управления режимами с одной кнопочкой.

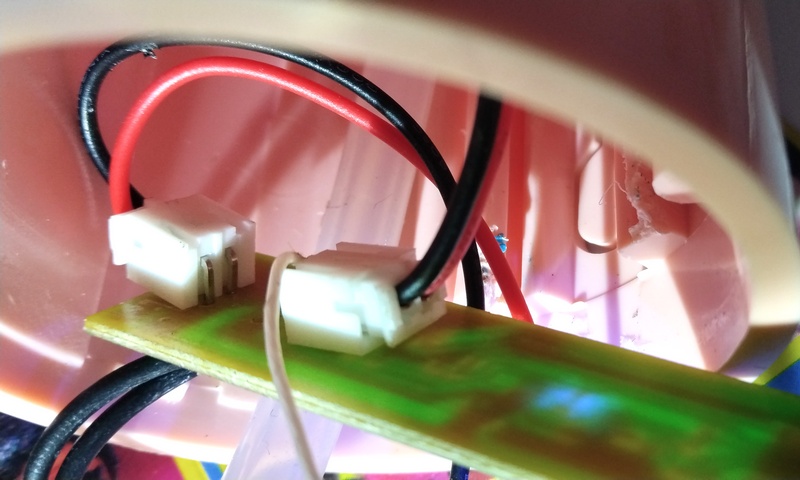

Вытащить всё это добро наружу была ещё та задача — аккуратно отсоединить резиновые трубки, стараясь не оборвать провода, вытащить плату управления, которые довольно-таки крепко сидела в пластике.

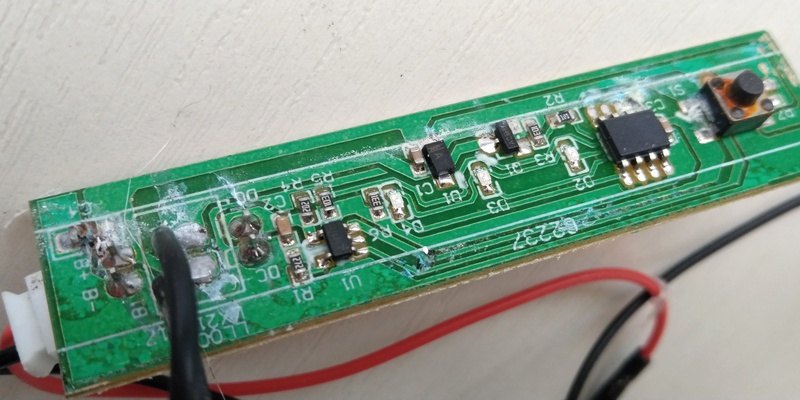

Одного взгляда на схему стало понятно — во всём виновата вода. Сколько уже попадалось этих окислившихся плат, которые по большей части уже не ремонтопригодны. Так произошло и в этот раз. Придётся пытаться починить.

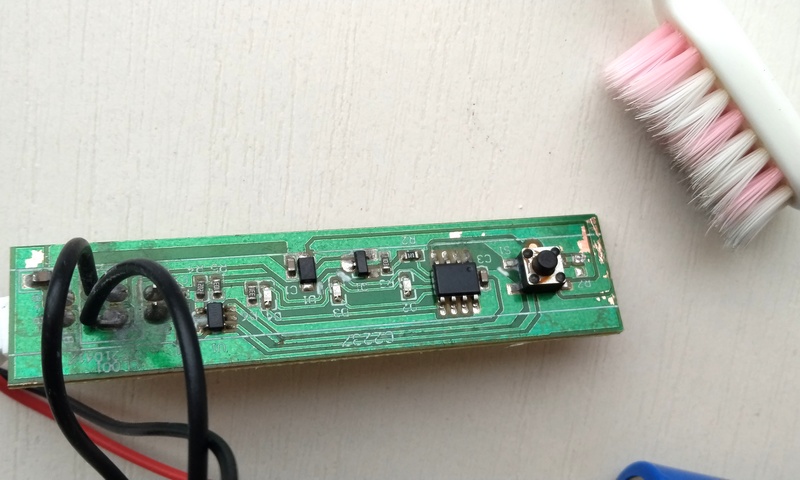

Мягкой зубной щёткой делаем чистку дорожек, между выводами чипов царапаем острой иглой.

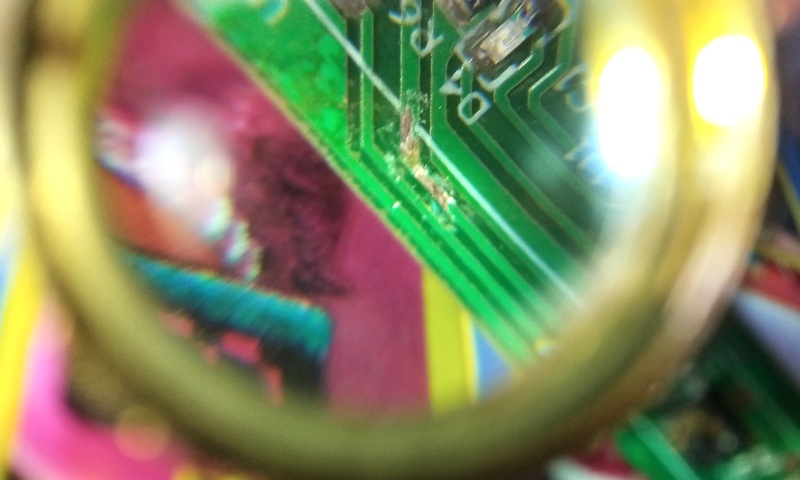

В одном месте даже удалось разглядеть перегоревшую дорожку, но залив её припоем и включив ирригатор, ток сразу подскочил до двух ампер и из платы потянуло дымком…
Очевидно, что-то там перегорело, возможно чип зарядки аккумулятора, а потом уже сгорела та дорожка, так что трогать её не будем и придётся думать как быть дальше.
Да, сам аккумулятор оказался вполне нормальным. Зарядив его на универсальном зарядном устройстве до положенных 4,1 вольта и повесив нагрузку в пол Ампера убедился, что даже через полчаса напряжение снизилось незначительно. Значит с ним всё хорошо.

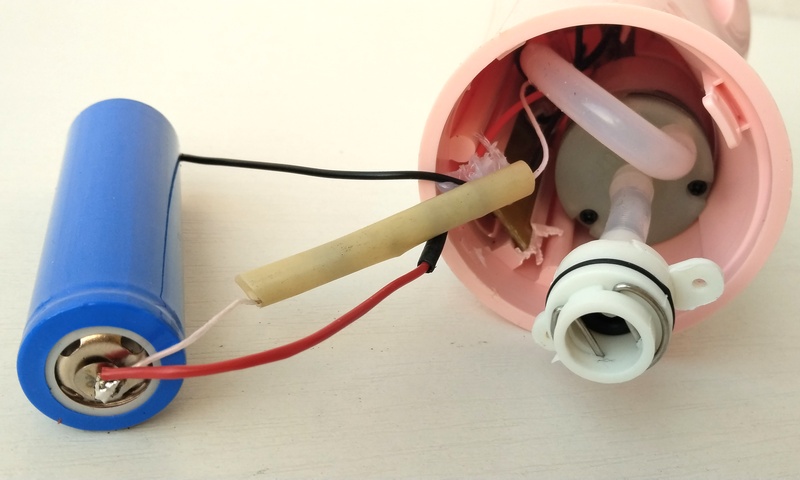

Вот ещё один камень в огород производителей из НоуНейм Продакшн, смотрите как они перепутали цвета на кабеле питания — черный плюс, красный минус. Так что не надо слепо доверять расцветке проводов. Чуть не попался на этом…

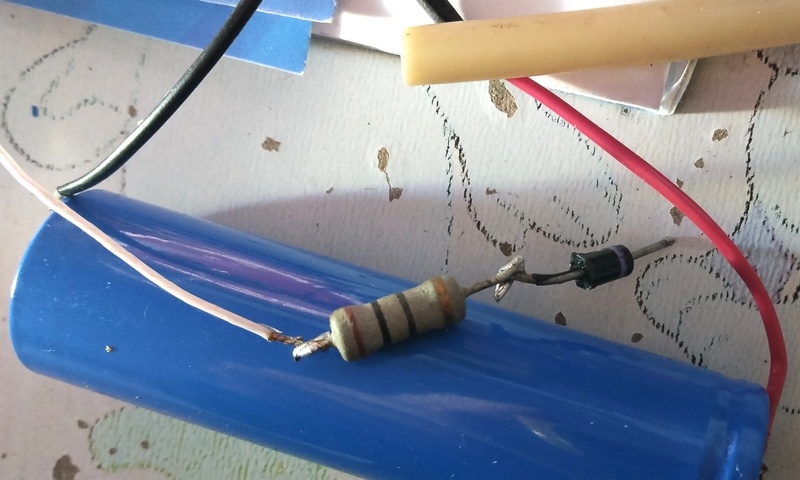

Но как же починить ирригатор, — не вставлять же туда плату зарядного устройства? Идея вполне неплохая, но можно поступить проще — диод выпрямительный и резистор на 10 Ом. Входное напряжение 5 Вольт от USB обеспечит аккумулятору примерно 50-100 миллиампер зарядного тока через эту цепочку.
Теоретически, в таком режиме он полностью зарядится за ночь. Более точно можно определить по тому же самому USB доктору, который покажет снижение тока по мере роста напряжения на батарее.
Схема зарядки ирригатора
Полную принципиальную схему ирригатора перерисовывать не стал, но тут и так всё понятно: кнопка управляет специализированной микросхемой, через транзисторный ключ запускающей электромотор, и меняя режимы (слабо, сильно, пульсирующий). Она же создаёт мигание светодиодов в процессе зарядки, а другой чип (LTH7R) отвечает за стабилизацию и отключение зарядного тока. Он то и сгорел от сырости и окисления деталей на плате.

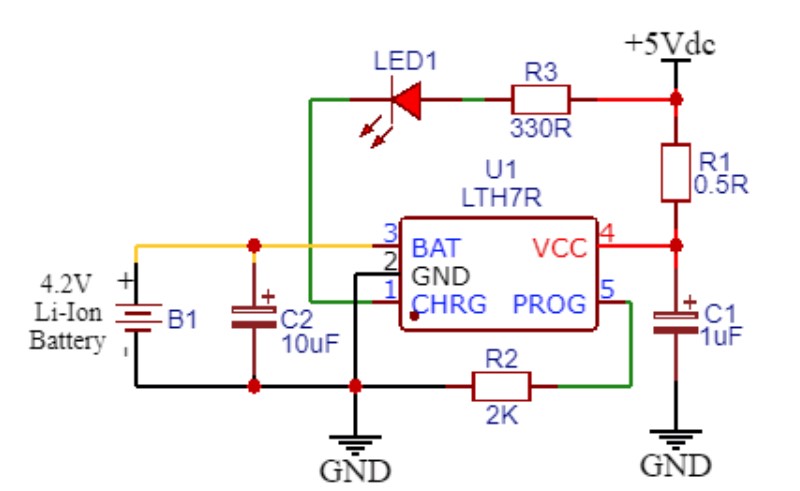

Вот его схема — это программируемый контроллер зарядки литиевого АКБ до 500 мА.
В общем обратная сборка не заняла много времени и обошлась без оборванных проводов, замкнутого аккумулятора и прочих сюрпризов.
Ирригатор, как положено, заработал. Конечно можно было выкинуть его и купить новый, благо стоит он всего 1000 рублей, но дело было вечером, делать было нечего, поэтому благодаря совсем небольшим стараниям он получил новую жизнь!
