Статистика грозовой активности — так называемый кераунический уровень — играет важную роль в метеорологии, энергетике и телекоммуникациях. Понимание частоты гроз и количества ударов молнии на квадратный километр в год необходимо для правильного расчета систем молниезащиты и установки ограничителей перенапряжения на фидерных линиях антенн. Представленная ниже схема позволяет создать надежный датчик для регистрации электромагнитных импульсов от разрядов молнии и ведения их точного подсчета.
Устройство антенны и заземления

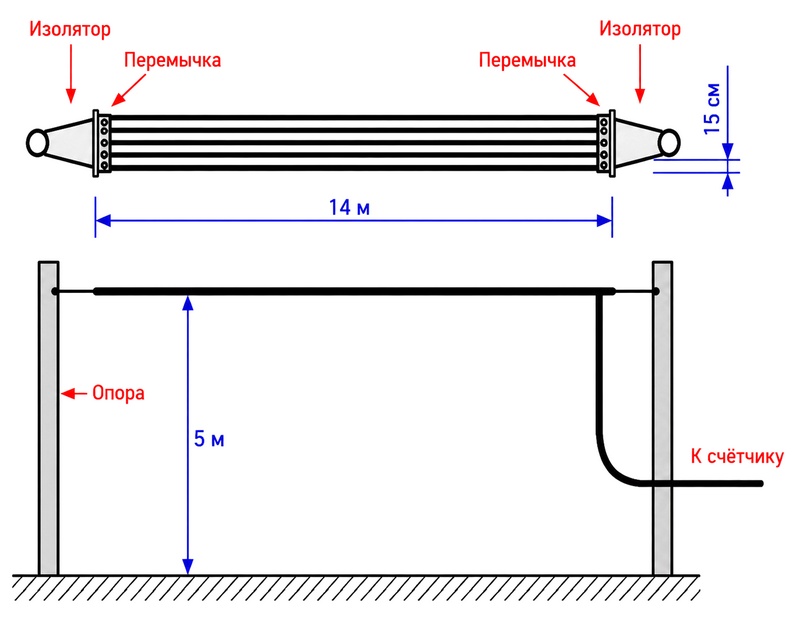

Для фиксации разрядов требуется чувствительный датчик, реагирующий на резкие изменения напряженности электрического поля. В классическом варианте используется антенна, состоящая из шести параллельных проводов длиной 14 метров, подвешенных на высоте около 5 метров над землей. Статическая емкость такой конструкции относительно земли составляет примерно 220 пФ. Провода должны быть надежно изолированы и замкнуты между собой. Размещать антенну следует на открытой местности, вдали от линий электропередач.
Альтернативным и более компактным вариантом является прокладка антенных проводов под крышей здания (например, на просторном чердаке). Это исключает необходимость установки мачт, растяжек и защищает конструкцию от погодных воздействий. При этом характеристики системы остаются достаточными для уверенного приема импульсов.
⚠ Второй полюс измерительной системы должен быть надежно заземлен. Сопротивление заземляющего контура не должно превышать 100 Ом. На практике рекомендуется добиваться значений менее 4–5 Ом, используя стальные водопроводные трубы (если они уходят глубоко в грунт) или специализированные контуры заземления.
Основные компоненты схемы
Для лучшего понимания работы устройства ниже приведена таблица с описанием ключевых узлов схемы и их назначения.
| Узел и элемент | Назначение в схеме | Рекомендуемые параметры |
|---|---|---|
| Газонаполненный разрядник | Защита входных цепей от высоковольтных наводок | Напряжение пробоя ~230 В, ток до 12 кА (импульс 20 мкс) |
| Входной RC-фильтр | Отсечение радиопомех и бытовых электромагнитных шумов | Полосовой фильтр с центральной частотой 500 Гц |
| Стабилитрон в цепи базы | Задание жесткого порога срабатывания схемы | Опорное напряжение 2.7 В |
| Ждущий мультивибратор | Формирование четкого импульса и защита от дребезга | Длительность импульса ~250 мс, мертвое время ~1 сек |
| Оптопары | Гальваническая развязка с регистрирующим оборудованием | Любые стандартные транзисторные оптопары |
Принцип работы схемы

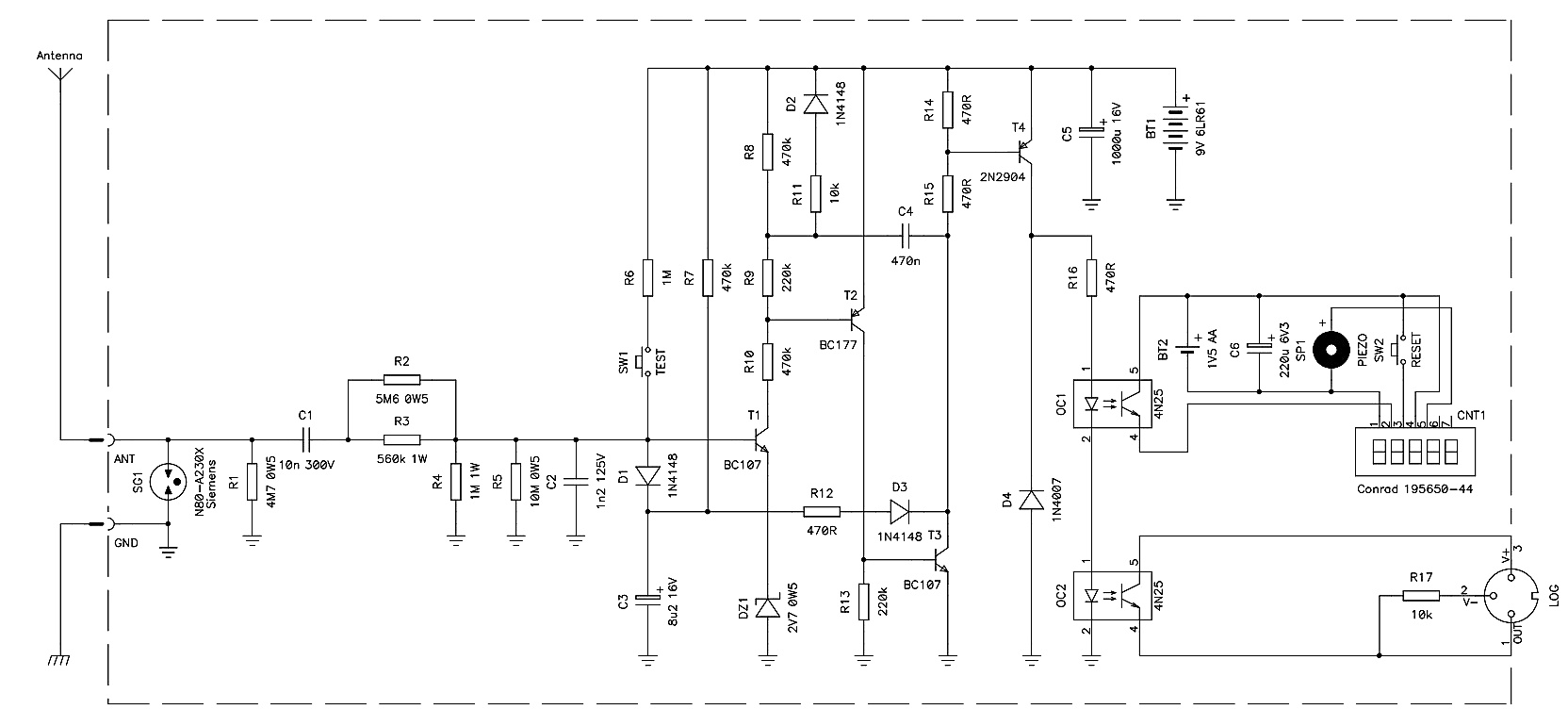

Схема счетчика отличается высокой надежностью, минимальным энергопотреблением и базируется на четырех транзисторах с сопутствующей обвязкой.
Входной каскад и фильтрация
Сигнал от антенны поступает на входные клеммы. Газонаполненный разрядник принимает на себя опасные высоковольтные импульсы. Для стекания статического заряда, который может накапливаться на антенне в ветреную погоду, предусмотрен высокоомный резистор. Далее сигнал проходит через пассивный полосовой фильтр. Диапазон пропускания (по уровню -3 дБ от 100 Гц до 2,5 кГц) выбран специально для выделения низкочастотного спектра, характерного для грозовых разрядов, и отсеивания индустриальных помех. Для стабильной работы фильтра рекомендуется использовать компоненты с допуском не более 1%.
Формирователь импульсов
Основой схемы является ждущий мультивибратор (одновибратор). В дежурном режиме все транзисторы закрыты, благодаря чему ток потребления составляет менее 1 мкА. При превышении входным сигналом порога в 3,4 В (складывается из падения на переходе база-эмиттер и напряжения стабилитрона) первый транзистор открывается. Положительная обратная связь мгновенно переводит схему в активное состояние.
⚡ Специальная времязадающая цепочка удерживает транзисторы в открытом состоянии около 250 мс. После этого происходит принудительный разряд емкостей, блокирующий повторное срабатывание устройства на протяжении примерно 1 секунды. Это «мертвое время» критически важно: оно предотвращает многократный подсчет одного и того же многокомпонентного разряда молнии.
Выходной каскад и регистрация

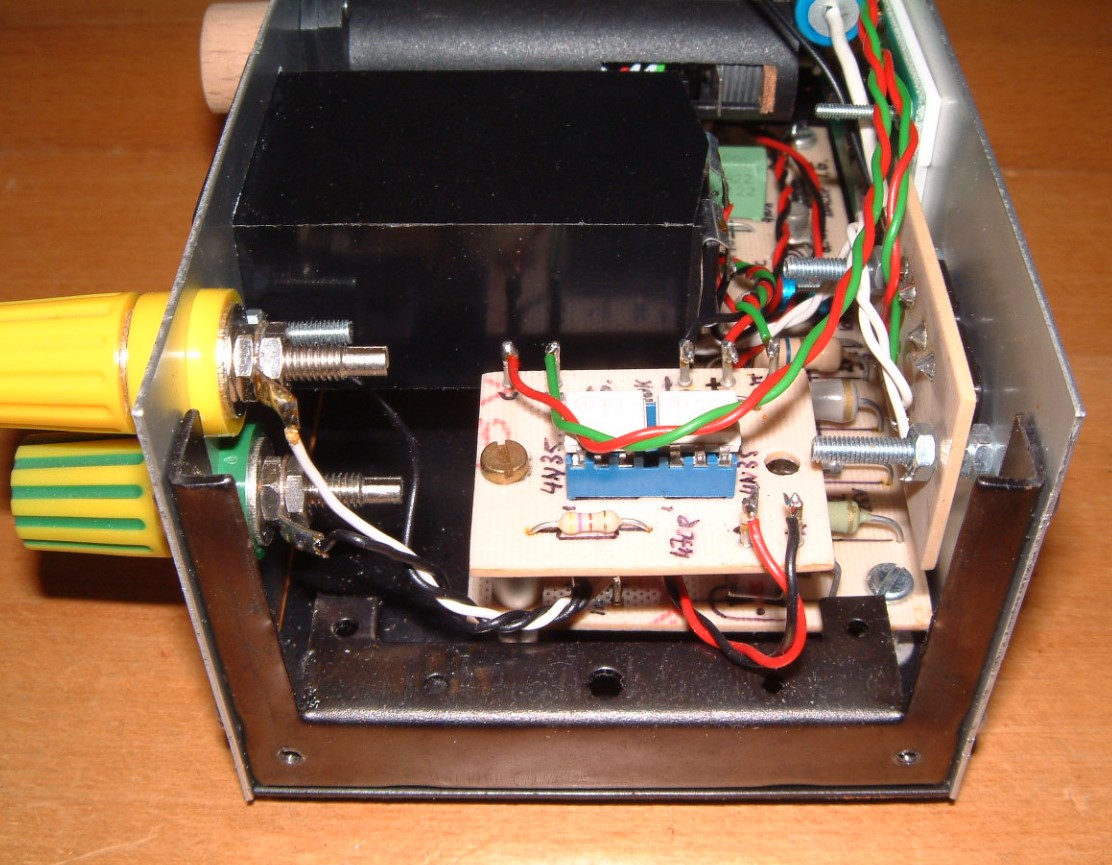

Выходной транзистор управляет оптопарами, которые обеспечивают физическую изоляцию (гальваническую развязку) между аналоговой измерительной частью и цифровым счетчиком или персональным компьютером. Это полностью исключает проблемы с земляными петлями и возможные повреждения дорогостоящего оборудования при сильных наводках.

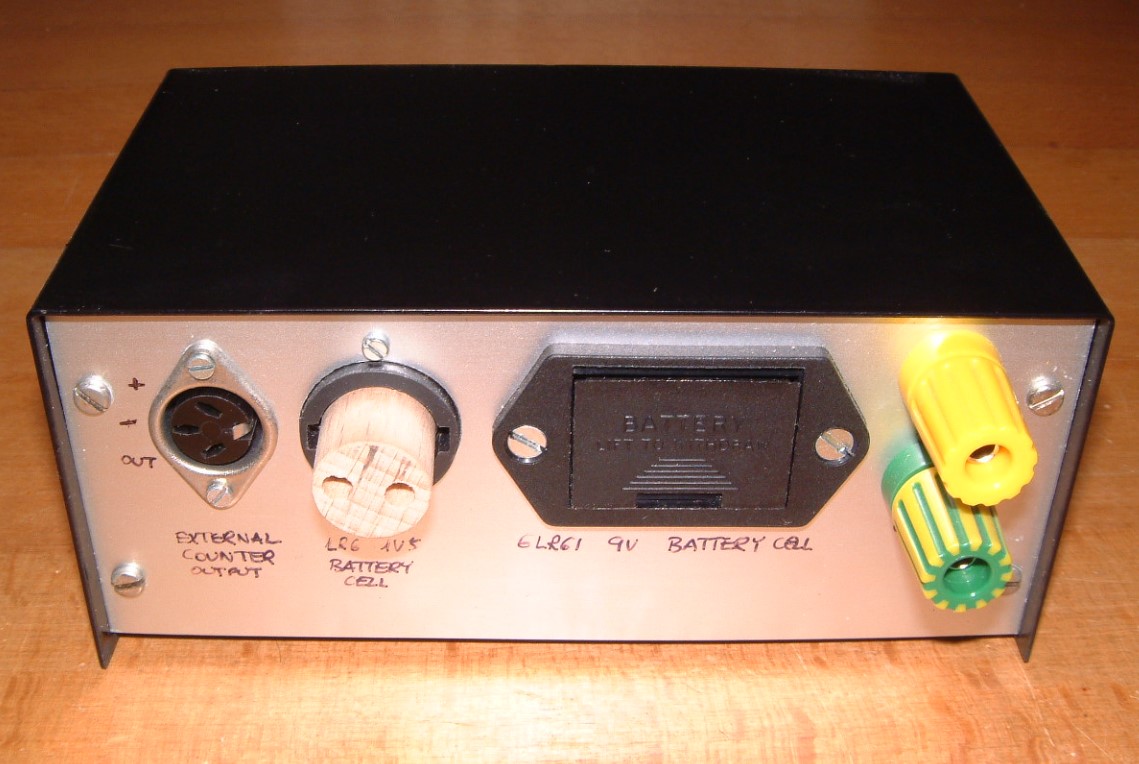

В качестве регистрирующего устройства оптимально использовать цифровой ЖК-счетчик со встроенным пьезоизлучателем. Питание такого счетчика можно организовать от отдельной батареи формата АА. Короткий звуковой сигнал, раздающийся при каждом зафиксированном разряде, служит отличной системой раннего предупреждения: он позволяет оценить приближение и интенсивность грозового фронта задолго до появления различимых раскатов грома.
Рекомендации по сборке измерителя

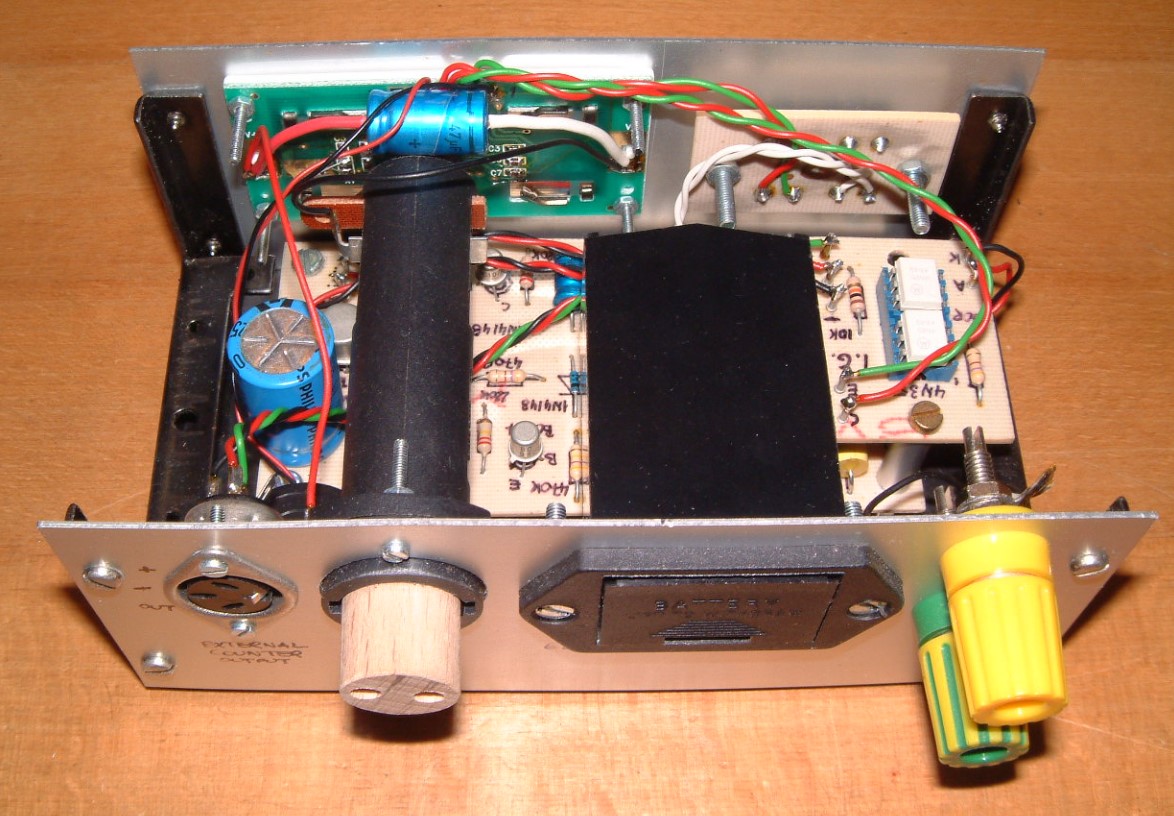

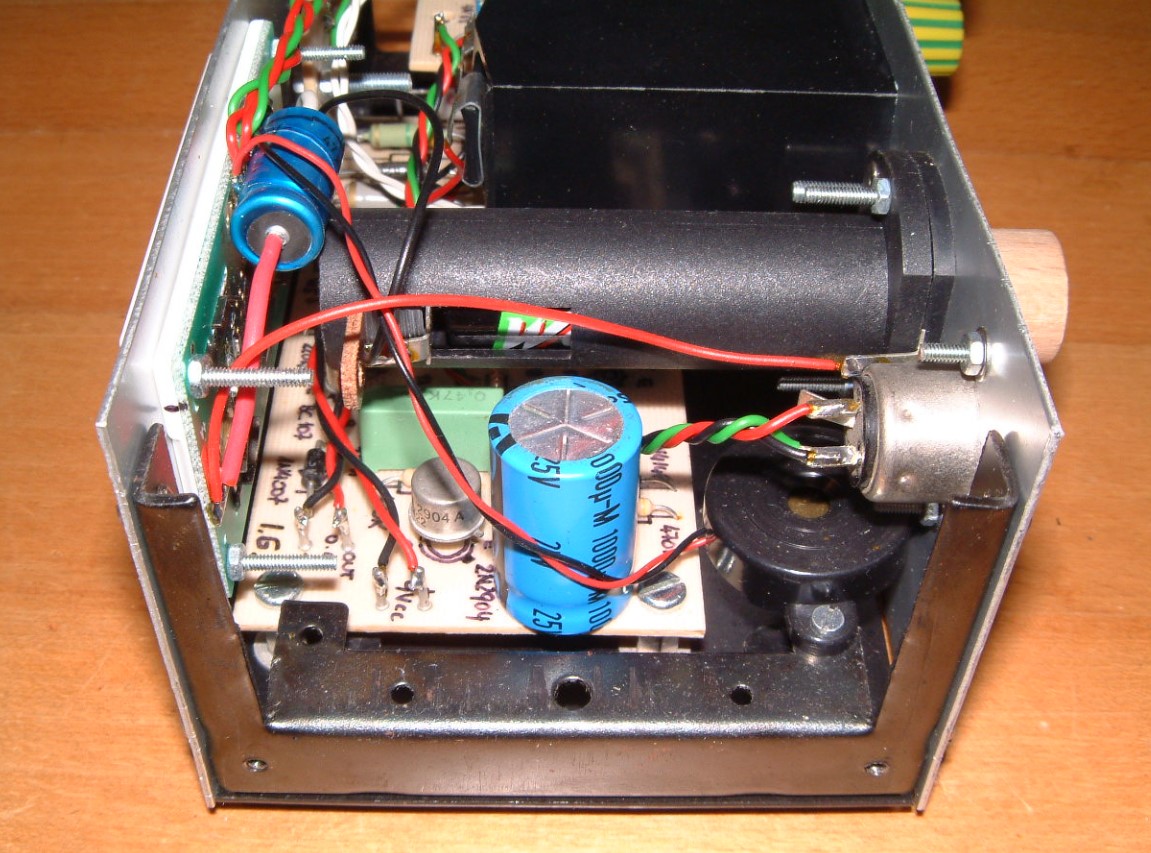

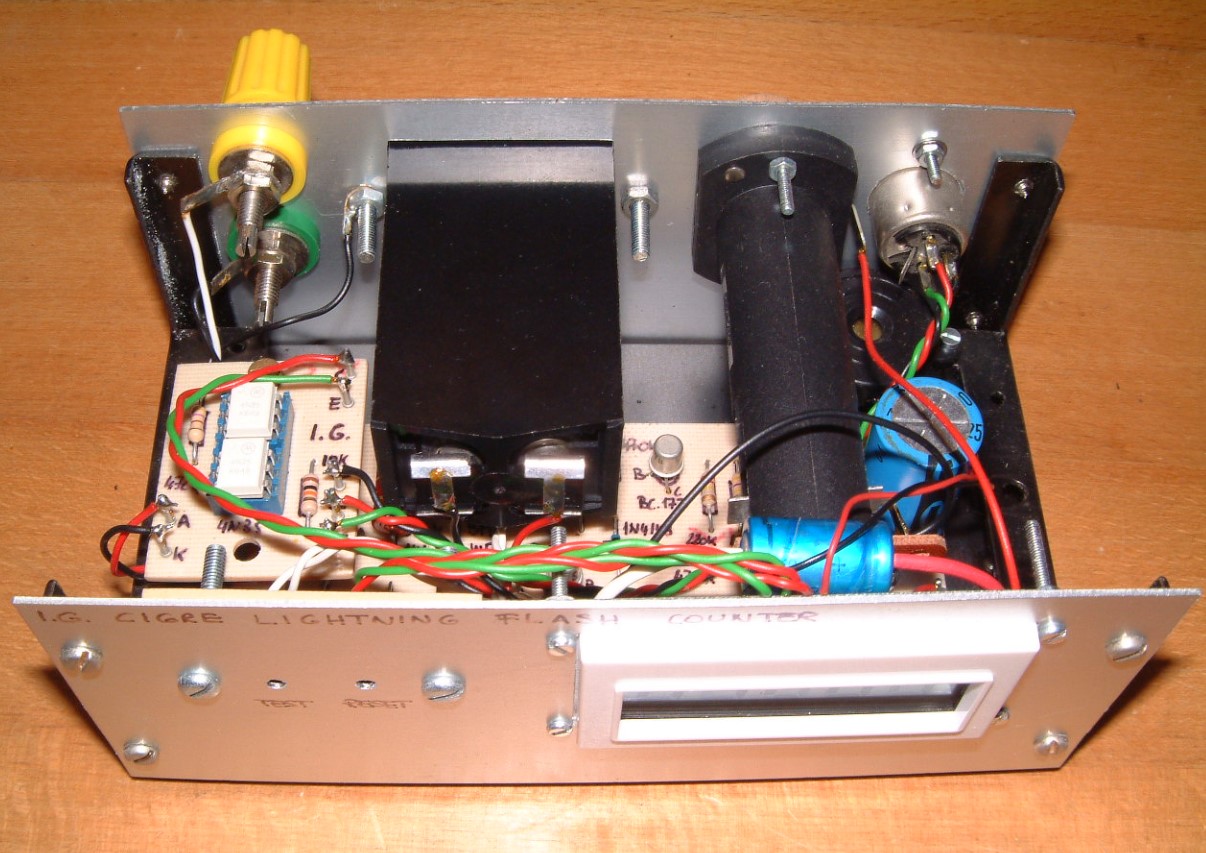

Схема не критична к выбору конкретных марок транзисторов и допускает замену на современные аналоги с подходящими характеристиками. Всю электронную часть настоятельно рекомендуется помещать в заземленный металлический корпус для экранирования от внешних наводок. При наружном монтаже корпус должен быть герметичным для защиты компонентов от влаги и конденсата.
