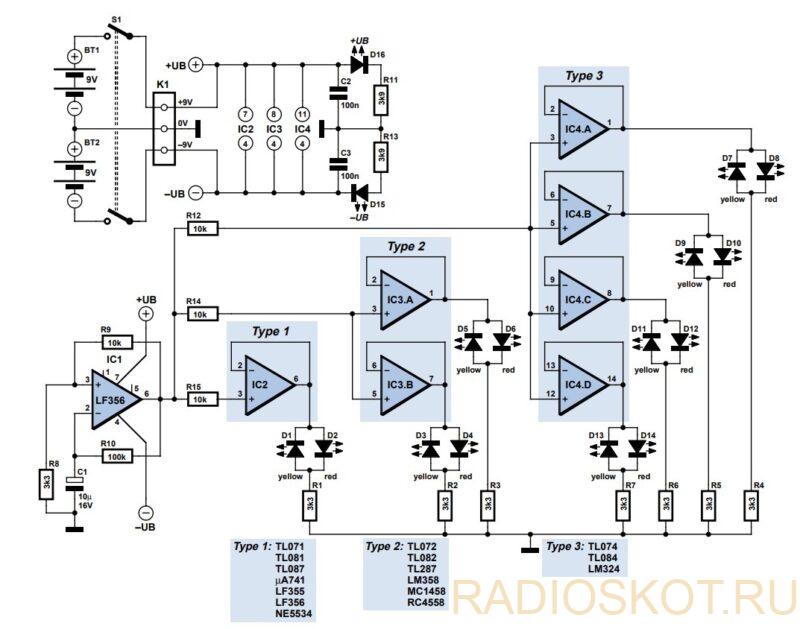

ОУ — одна из самых распространенных микросхем, поэтому есть смысл собрать для этого тестер, ведь перепаять многоногий чип гораздо сложнее чем резистор или транзистор. Вот простая схема, которая работает как триггер с тремя различными типами операционных усилителей.
К схеме прилагается проверенный чертеж печатной платы, на котором собраны все элементы испытателя, в том числе светодиоды.
Может новые ОУ и не обязательно тестировать, но если вы захотите использовать операционный усилитель, извлеченный из старой схемы или с разборки, то проверка обязательна, иначе собранное устройство может не работать должным образом. Тестер операционных усилителей здесь будет очень полезным, но специализированный прибор найти нелегко. Придется паять своими руками.
Тестовая схема состоит из простого генератора прямоугольных импульсов (IC1), который колеблется с частотой около 1 Гц. Выход генератора на контакте 6 изменяется между «высоким», +(Vb–0,5 В), и «низким», –(Vb–0,5 В), с периодом около 1 с.
Большинство операционных усилителей поставляются в корпусах, содержащих одну, две или четыре идентичных микросхемы. Все производители стандартизировали три вывода, независимо от маркировки. Есть некоторые ОУ с нестандартными выводами, но они очень редки. Чипы показаны на схеме как «тип 1», «тип 2» и «тип 3». Также показаны номера деталей нескольких операционных усилителей «общего назначения». Одиночные и двойные операционные усилители поставляются в восьмивыводных корпусах, счетверенные операционные усилители — в 14-выводных корпусах. Все тестируемые операционные усилители подключены идентично, как повторители.
Выходное напряжение равно напряжению на неинвертирующем входе, поэтому прямоугольная волна от IC1 будет присутствовать на всех соответствующих контактах. Результаты теста отображаются с помощью светодиодов. Если выход операционного усилителя высокий, будет загораться красный светодиод; если низкий, будет светиться желтый светодиод.
Тестируемые операционные усилители должны быть способны потреблять и выдавать ток не менее 2 мА. Испытательный модуль питается от двух батарей типа 9 В (6F22). D15 и D16 указывают, когда напряжение питания присутствует на всех соответствующих контактах генератора и всех тестовых гнездах.
