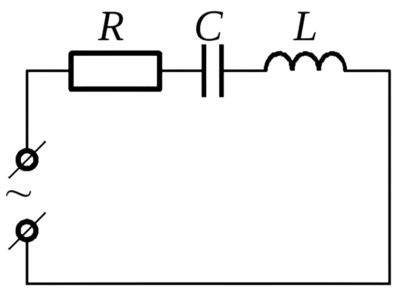

Калькулятор индуктивного и емкостного сопротивления

Онлайн калькулятор позволяет рассчитать реактивное сопротивление конденсатора или индуктивности (катушки) на заданной частоте. Расчёт основан на формулах, описывающих поведение пассивных компонентов в переменном токе (AC), где сопротивление зависит от частоты и параметров элемента.

Как пользоваться калькулятором

• Выберите тип элемента: Конденсатор или Катушка.
• Введите значение частоты в герцах (Гц).
• Введите значение ёмкости (в мкФ) для конденсатора или индуктивности (в мГн) для катушки.
• Результат — реактивное сопротивление X_C или X_L в Омах.

Обозначения:

• f — частота сигнала, Гц
• C — ёмкость конденсатора, Ф
• L — индуктивность катушки, Гн
• X_C — ёмкостное сопротивление, Ом
• X_L — индуктивное сопротивление, Ом

Формулы расчёта

Для конденсатора:

$$
X_C = \frac{1}{2\pi f C}
$$

Для катушки:

$$
X_L = 2\pi f L
$$

Примеры расчёта

Конденсатор:

• Тип элемента: конденсатор
• Частота: 1000 Гц
• Ёмкость: 10 мкФ = \( 10 \times 10^{-6} \, Ф \)

$$
X_C = \frac{1}{2\pi \cdot 1000 \cdot 10^{-5}} \approx 15.92 \, \Omega
$$

Катушка:

• Тип элемента: дроссель
• Частота: 1000 Гц
• Индуктивность: 10 мГн = \( 10 \times 10^{-3} \, Гн \)

$$
X_L = 2\pi \cdot 1000 \cdot 10^{-2} \approx 62.83 \, \Omega
$$

Полезно знать

• Чем выше частота, тем меньше сопротивление у конденсатора и выше у катушки.
• Реактивное сопротивление не потребляет энергию, но влияет на фазу сигнала.
• На практике используется при проектировании фильтров, колебательных контуров, расчётах сопротивления и резонанса.

Сравнение поведения

Параметр	Конденсатор	Катушка
X при увеличении f	Уменьшается	Увеличивается

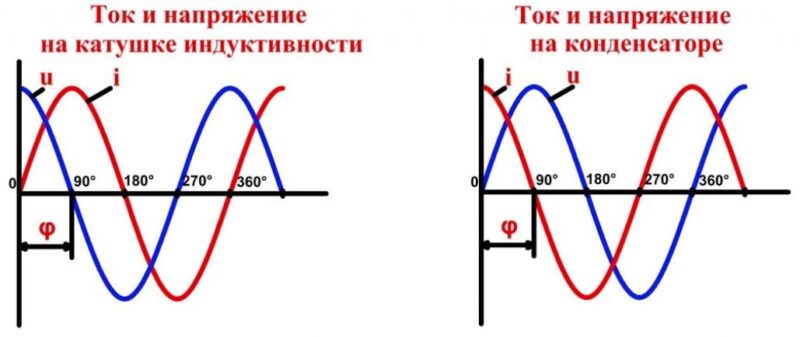

Фазовый сдвиг	Ток опережает напряжение	Ток отстаёт от напряжения
Использование	Фильтрация, развязка	Сглаживание, индуктивные нагрузки

Важно

• Для точных расчётов учитывайте параметры ESR, потери, влияние температуры и частоты.
• Значения должны быть введены корректно: частота > 0, ёмкость/индуктивность > 0.
• Результат округляется до 4 знаков после запятой.

Калькулятор подходит для учебных целей, радиолюбителей, проектирования схем переменного тока и базового анализа пассивных элементов.

Калькулятор тока через балластный конденсатор

А другой онлайн-калькулятор позволяет вычислить ток, проходящий через гасящий конденсатор в цепи переменного напряжения. Такой расчёт часто применяется в простых бестрансформаторных блоках питания, где конденсатор ограничивает ток на нагрузке.

Как пользоваться калькулятором

1. Введите напряжение сети (по умолчанию 220 В).
2. Укажите частоту (по умолчанию 50 Гц — стандарт для бытовой сети).
3. Задайте ёмкость конденсатора в микрофарадах (мкФ).
4. Получите значение тока через конденсатор в амперах.

Формула

Ток через конденсатор рассчитывается по формуле:

$$
I = 2 \pi f C U
$$

где:

• I — ток через конденсатор, А
• f — частота сети, Гц
• C — ёмкость, Ф
• U — напряжение сети, В

Пример

Если заданы:

• U = 220 В
• f = 50 Гц
• C = 1 мкФ = \( 1 \times 10^{-6} \, \text{Ф} \)

Тогда:

$$
I = 2 \pi \cdot 50 \cdot 1 \cdot 10^{-6} \cdot 220 \approx 0.069 \, \text{А}
$$

Таблица зависимости тока от ёмкости (220V 50Hz)

Ёмкость (мкФ)	Ток (А)
0.1	0.014
0.22	0.030
0.47	0.065
1.0	0.069
1.5	0.103
2.2	0.152
3.3	0.228
4.7	0.325
6.8	0.470
10.0	0.690

Важно

• Результирующий ток — это реактивный ток, он не потребляет мощность от сети, но участвует в ограничении тока нагрузки.
• Используйте X2-конденсаторы, рассчитанные на работу в сети 220 В, при расчёте бестрансформаторных источников.
• При расчётах учитывайте пусковые токи, падение напряжения и доп. сопротивление в цепи.

Калькулятор полезен для проектирования простых БП на основе RC-цепочек, например для питания светодиодов, реле или микросхем малой мощности.
