Вдыхание паяльных паров опасно для здоровья. Идеальный вариант — использовать фирменный экстрактор паров, но его высокая цена часто делает его недоступным для любителей электроники, да и с воздухоотводом на улицу не хочется заморачиваться. Почему бы тогда не сделать простую настольную вытяжку своими руками из доступных компонентов? Вот идея быстрого и бюджетного решения.
Что понадобится:

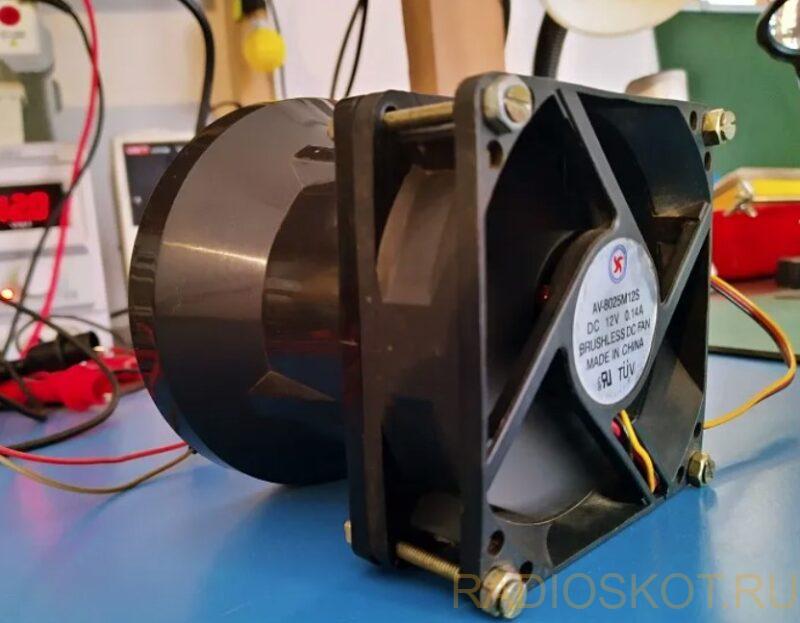

- Вентилятор 80 мм на 12 В.
- Воздухозаборник для 80 мм вентилятора.

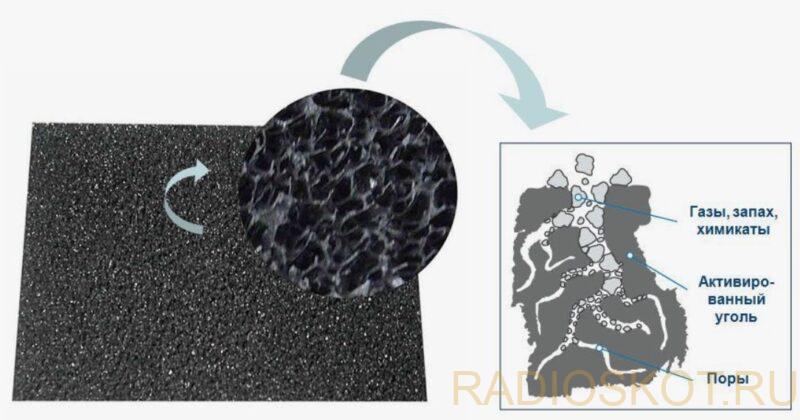

- Фильтры с активированным углем — по мере необходимости.
Инструкция по сборке экстрактора

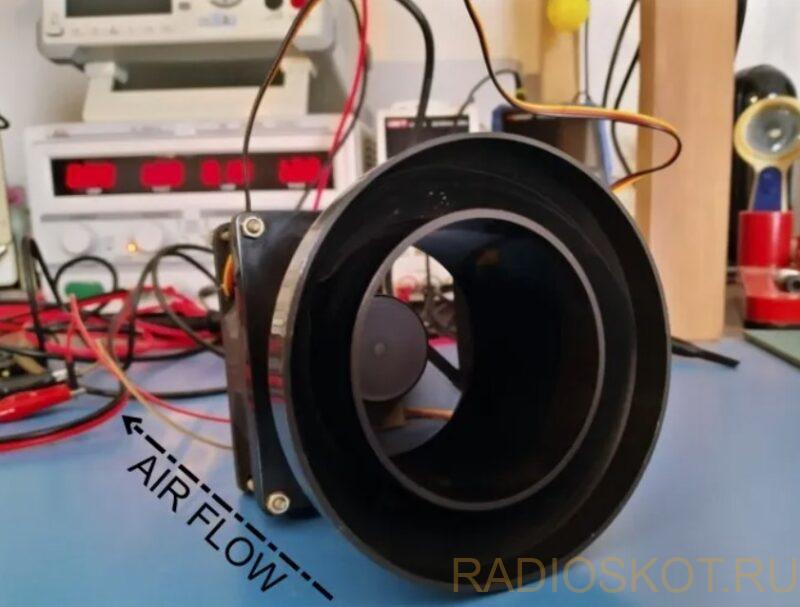

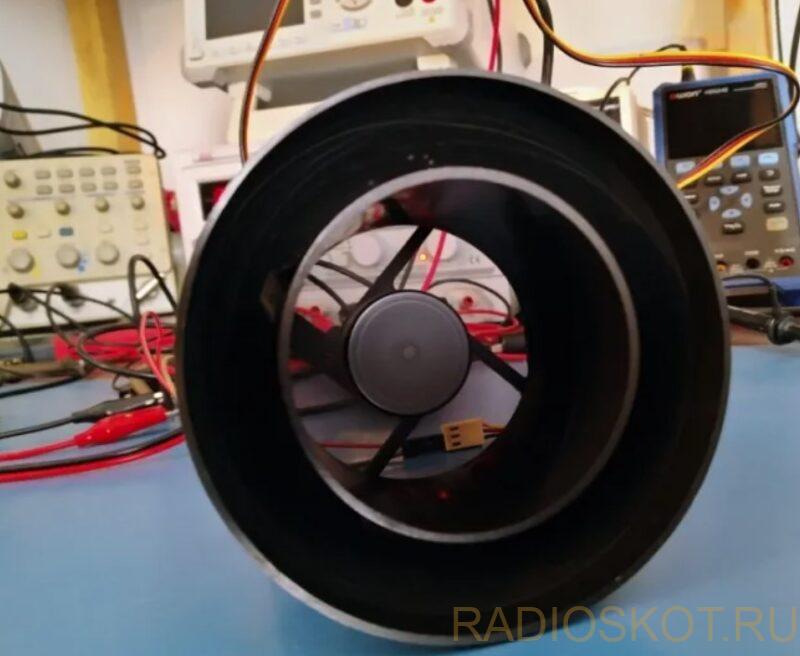

- Соедините вентилятор с воздухозаборником, убедившись, что воздух выводится наружу.
- Закрепите фильтры с активированным углем спереди и сзади конструкции.
- Добавьте зажимы и кронштейны (можно напечатать на 3D-принтере).
- Подключите к блоку питания 12 В.
В принципе этого достаточно, но чтоб устройство постоянно не гудело, можно добавить чуть электроники.
Схема управления вытяжкой

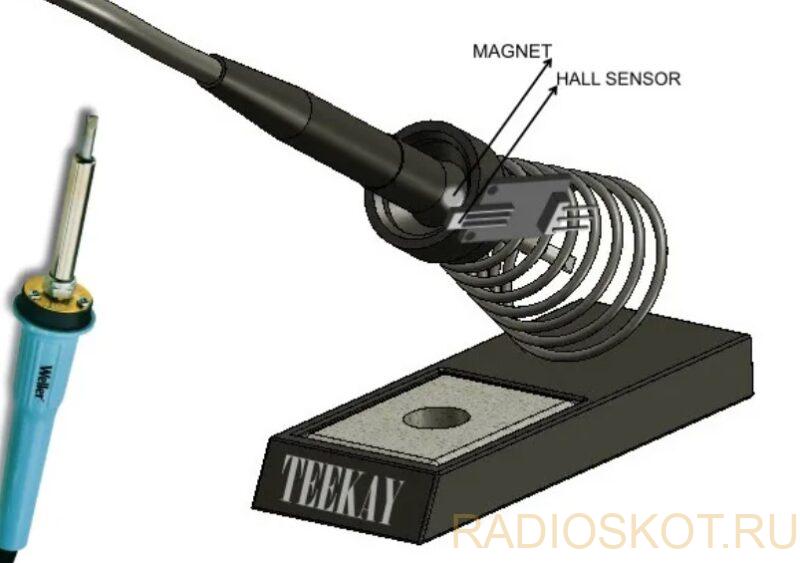

Для автоматизации используйте датчик Холла (например, A3144), чтобы включать вытяжку при поднятии паяльника. Прикрепите магнит к ручке паяльника и установите датчик на подставке. Добавьте простую схему управления для задержки выключения вентилятора и, желательно, регулятор скорости (для снижения шума).
Теперь подробнее про автоматику управления вытяжкой. Униполярный датчик Холла активируется под воздействием положительного магнитного поля. Это означает что магнит, создающий южнополярное магнитное поле (положительное), при достижении достаточной силы (плотности магнитного потока) вызывает переключение датчика в состояние «включено». После активации датчик остается в этом состоянии, пока магнитное поле не исчезнет, и только тогда возвращается в состояние «выключено».

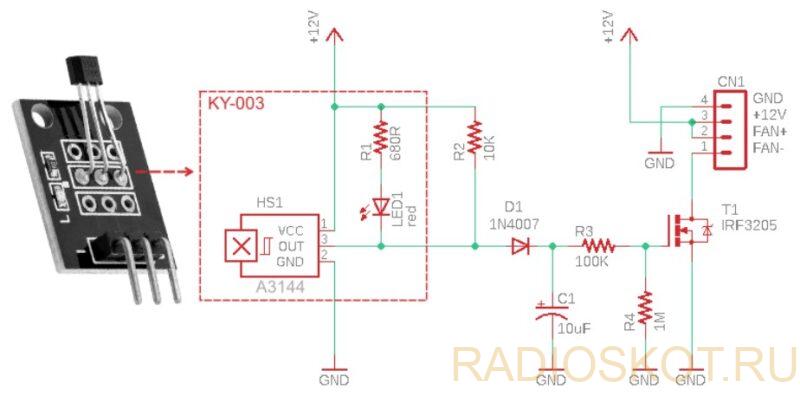

У датчика A3144 выход с открытым коллектором (25 мА), который переключается на низкий уровень, если магнитное поле превышает пороговое значение рабочей точки (B_OP). При этом выходное напряжение становится равным V_OUT(SAT). Когда интенсивность магнитного поля снижается ниже порогового значения точки отпускания (B_RP), выход возвращается в высокий уровень. Для управления вытяжкой паяльного дыма используется простая самодельная схема, реагирующая на работу паяльника. После установки паяльника на подставку вентилятор вытяжки продолжает работать некоторое время, а затем плавно выключается. Это обеспечивает эффективное удаление остаточного дыма.

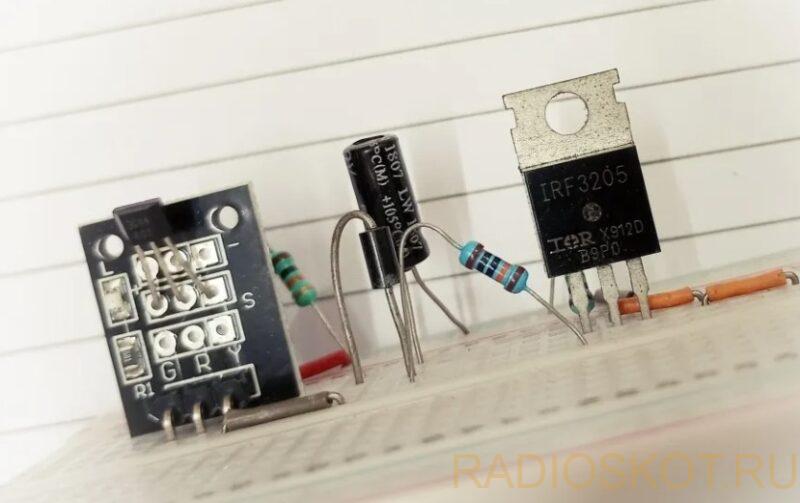

Для тестов схема была собрана на мини-макетной плате. Она отличается минимальным количеством компонентов, но обеспечивает достойную функциональность. Для управления вентилятором использован драйвер IRF3205 Power MOSFET. Хотя его производительность значительно превышает потребности данной задачи (всего несколько миллиампер тока), такое излишество допустимо, если оно не увеличивает стоимость проекта.
Таким образом, эта простая, но надежная схема, обеспечивает автоматическую работу вытяжки и делает процесс пайки более комфортным и безопасным.
