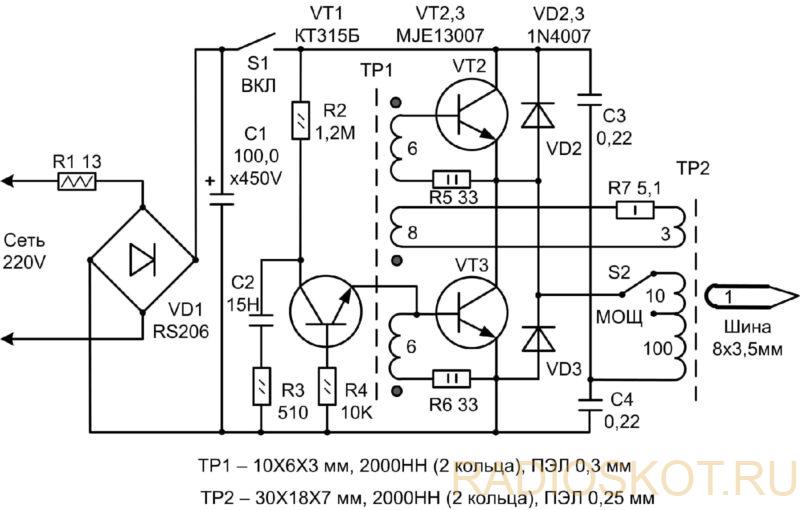

Импульсный паяльник по схеме Д. Коржевского представляет собой устройство, которое работает на принципе коротких высокоэнергетических импульсов тока. Этот подход позволяет быстро нагревать жало паяльника до высокой температуры для пайки, а затем почти полностью прекращать подачу энергии, когда пайка завершена. Это обеспечивает высокую энергоэффективность и минимальные теплопотери. Схема, по-сути, обычный электронный трансформатор с некоторыми изменениями.
Основные особенности схемы
- Быстрый нагрев жала:
- Нагревательный элемент паяльника получает мощный импульс тока, что позволяет жалу нагреться буквально за секунды.
- После этого импульс прекращается, и устройство потребляет минимальное количество энергии.
- Использование электронного трансформатора:
- Центральным элементом схемы является импульсный трансформатор, который преобразует низковольтное напряжение в мощные токи, необходимые для нагрева жала.
- Первичная обмотка подключена к транзисторному источнику питания, а вторичная обеспечивает большой ток для нагревательного элемента.
- Схема контроля:
- Для генерации импульсов используется схема управления на основе транзисторов.
- Импульсы формируются контролируемо, чтобы обеспечивать необходимую температуру и защиту от перегрева.
Сборка импульсного паяльника
Использовалась медная шина. Изолирована термостойкой фумкой (лента для уплотнения резьбы в сантехнике). Стальное жало впаяно в шину припоем ПОС-30, ПОС-40. Как показала практика, стальное жало не выгорает и будет служить «вечно».
Ферритовый трансформатор залил смесью: жидкое стекло (канцелярский клей) + детская присыпка, или измельчённый асбест. В качестве корпуса подошёл корпус от клеевого пистолета.
Радиодетали запаял на универсальной плате вырезанной по размерам корпуса пистолета. В последствии конденсатор заменил меньшей ёмкостью — 6,8 мкФ 450 В, так как от его ёмкости зависит мощность паяльника. Жало слишком мгновенно накалялось.
Частота преобразователя получилась 24 кГц. Жало стальное 3 мм заужено и залужено на конце. Нагрев его происходит за несколько секунд. Если передержать,, то может нагреться до красна.
Ток потребления от сети 220 В примерно 0,38 А.
Выбор транзисторов для схемы
- Во-первых, транзисторы должны быть высоковольтные и достаточно мощные, например 13007.
- Во-вторых, их придётся поставить на радиаторы либо на отдельные, либо на один общий, но через изолирующую прокладку.
- В-третьих, в обмотке обратной связи по напряжению достаточно будет одного витка, а не трёх.
Кроме того, схема рассчитана на кратковременную работу, только на время непосредственной пайки, и держать её постоянно включенной нельзя.
В общем импульсный паяльник — это удобное и эффективное устройство для пайки, особенно полезное в условиях, где требуется экономия электроэнергии и быстрое нагревание. А если требуется автономное аккумуляторное питание, независимое от сети 220 В — смотрите на такую схему.
