Дешифраторы, как и шифраторы преобразуют один код на своем входе в другой код, который и подают на выход. Одним из частных случаев использование дешифратора является его совместная работа с семисегментным индикатором. Обычно дешифратор преобразует двоичное число в сигнал на одном из своих выходов, но для этого конкретного случая используются специальные дешифраторы, которые преобразуют двоичный код на своем входе в код семисегментного индикатора на выходе. Работу данного типа приборов рассмотрим на примере микросхемы К514ИД2 [1-4].

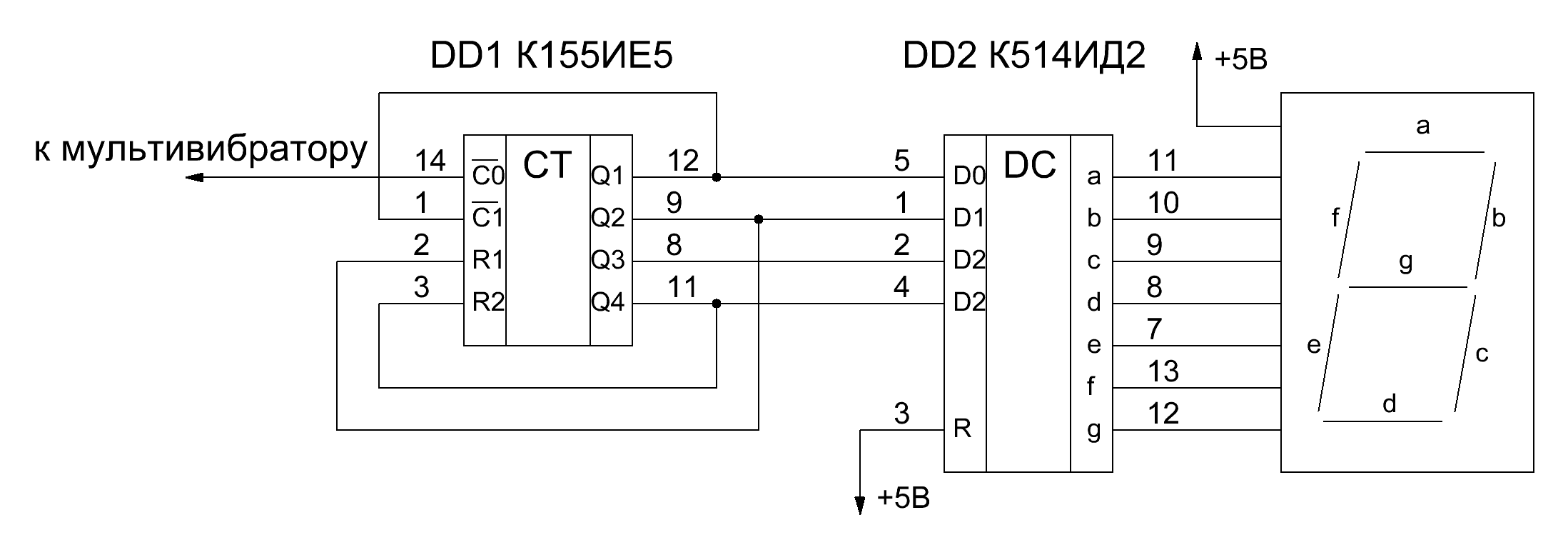

Данная микросхема имеет четыре входа D1-D4, и семь выходов: a, b, c, d, e, f, g, для подключения к соответствующим сегментам семисегментного индикатора. Вывод R – разрешение работы, для того, что бы дешифратор реагировал на сигналы на своих входах, на выводе R должен быть высокий логический уровень.
Следует особо отметить, что питание подается на 14 выход микросхемы К514ИД2, общий провод 6. Питание осуществляется от стабилизированного источника питания напряжением 5В.
Счетные импульсы будем подавать с мультивибратора [5], счет их будет осуществляться счетчиком с недвоичным коэффициентом пересчета [6], к выводам которого подключен дешифратор семисегментного индикатора.

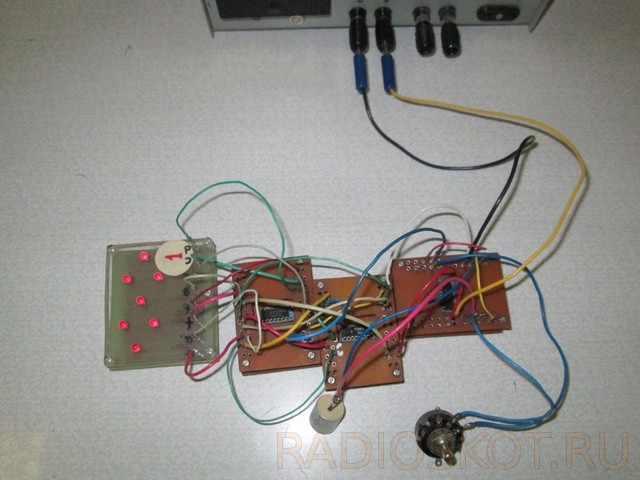

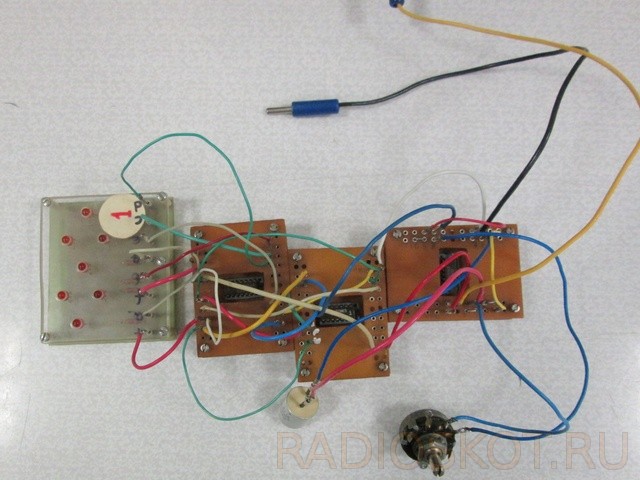

Данная электрическая принципиальная схема получается достаточно сложной, поэтому, даже будучи правильно собранной, она иногда отказывается правильно работать из-за обилия штыревых непаянных соединений. Как говориться, электроника это наука о контактах. Очень многие проблемы в электротехнике и электронике сводятся к тому, что контакт есть там, где не надо или контакта нет там, где надо.

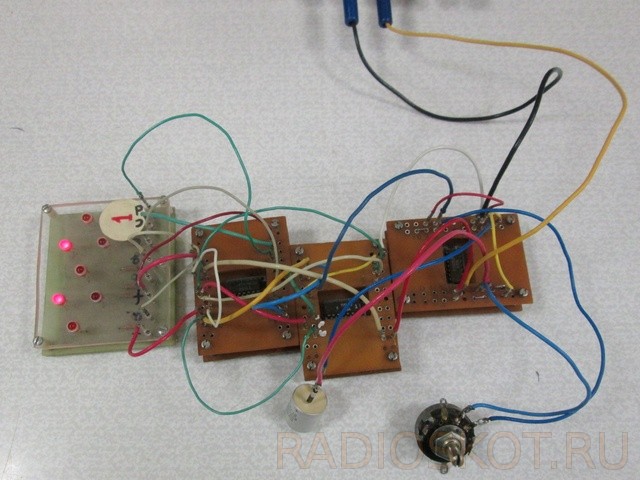

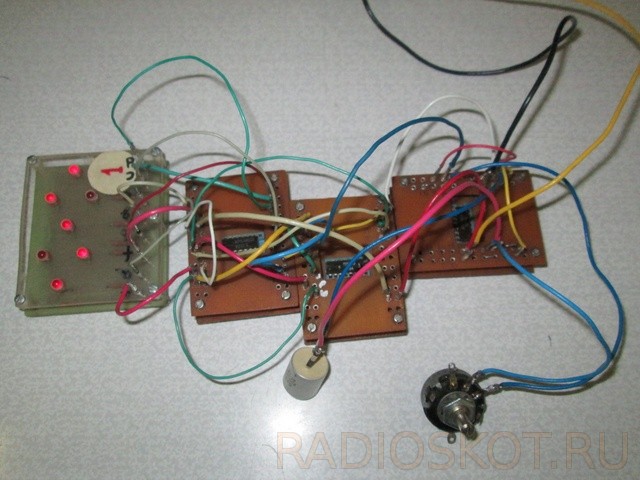

Опыт показал, что применение в лабораторных работах выпускаемых промышленностью семисегментных индикаторов неоправданно из-за того, что такие индикаторы обладают недостаточной «студентоустойчивостью», при неправильном подключении они быстро выходят из строя. Поэтому были разработаны модули, имитирующие работу семисегментных индикаторов на базе светодиодов АЛ307Б [7]. По этой причине цифры на индикаторе выглядят несколько непривычно, но общий принцип работы семисегментного индикатора уяснить вполне можно.
