Как-то в обычном радиомагазине попался на глаза обычный низковольтный паяльник на 12 вольт/8 ватт, но вот цена была несколько необычной, всего 80 рублей против 120, как в прочих торговых точках. Всё собирался сделать что-то подобное сам, а тут случай лишил такой возможности. Продавец заверил, что исправный и даже проверил, подключив к блоку питания. Пришёл домой, стал пробовать его в деле. Стабилизированный ИПБ как раз на его напряжение. Вроде всё нормально, олово плавит, только чуть медленнее обычного. В конце концов, разобрался и почему цена занижена и почему в работе «заторможенный». Оказалось паяльнику для нормальной работы нужно не 12 вольт, а чуть больше. Вспомнил о сыре в мышеловке, хотя конечно здесь немного другой случай. Для полноценной эксплуатации паяльника решил собрать простейший регулятор напряжения и питать его от блока питания на 17 вольт.

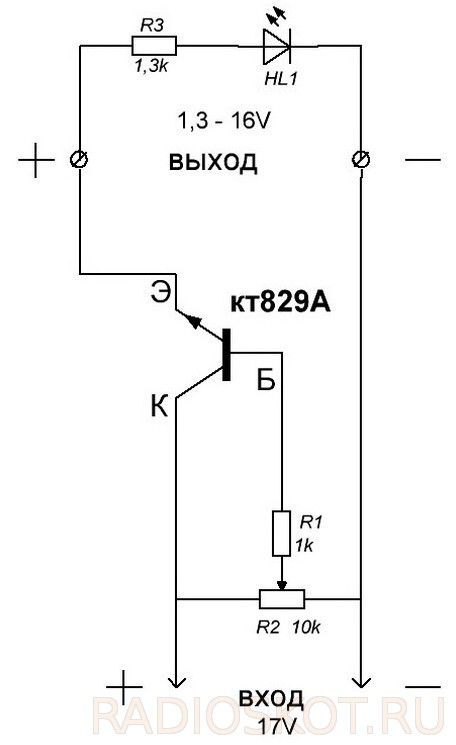

Схема регулятора
Схема проста «до неприличия» (из-за чего даже подвергалась жёсткой критике на одном из родственных сайтов) и должна, да нет, просто обязана заработать.

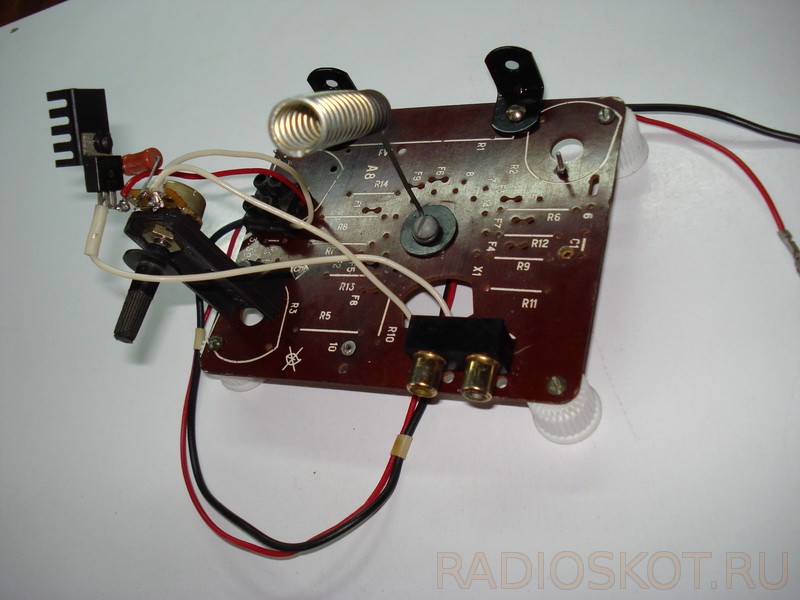

Тем не менее, произвёл предварительную сборку. В течении часа всё было в полном объёме смонтировано на импровизированную монтажную плату. И компоненты и установочные. Сразу появилась возможность для полноценной работы паяльником.
Тестировать собранное устройство, для полного понимания полученного результата, привлёк вольтметр и амперметр. Наблюдение изменения конкретных величин тока и напряжения всегда поможет быть объективным к результату своих стараний.
Видео
Напряжение на выходе до 16 вольт, максимальное токопотребление до 500 мА. В результате проделанных манипуляций пришёл к выводу, что транзистор стоит поставить по-мощнее. Например КТ829А. Мало ли куда удумаю подключить готовый регулятор и что через него запитать. Стабилизированного напряжения на выходе данный регулятор не даёт, замечено некоторое увеличение, хоть и очень медленное. А так как производить пайку планирую по времени непродолжительно, то это не препятствие.

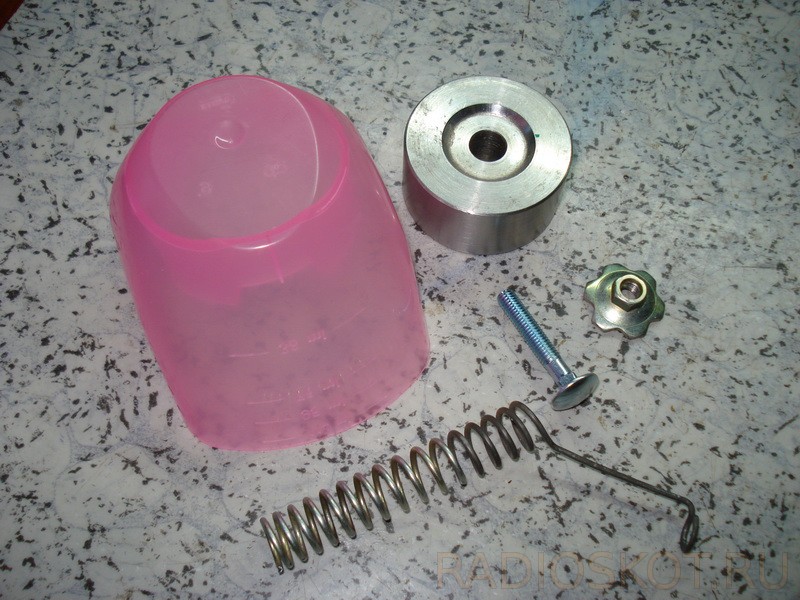

За неделю несколько раз попользовался временной сборкой, работа устроила. Пора придать устройство более-менее «человеческий» вид. Подсобрал комплектующие: корпус, для его устойчивости металлический ролик, держатель паяльника и соединительный винт.

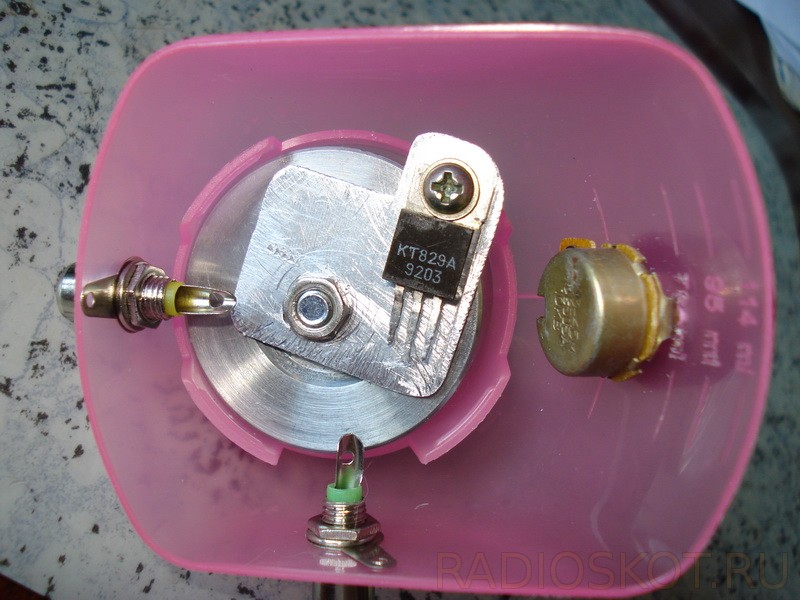

Так как ролик решил использовать ещё и как дополнительный радиатор, то изолировал его от держателя паяльника при помощи пластмассовой шайбы.

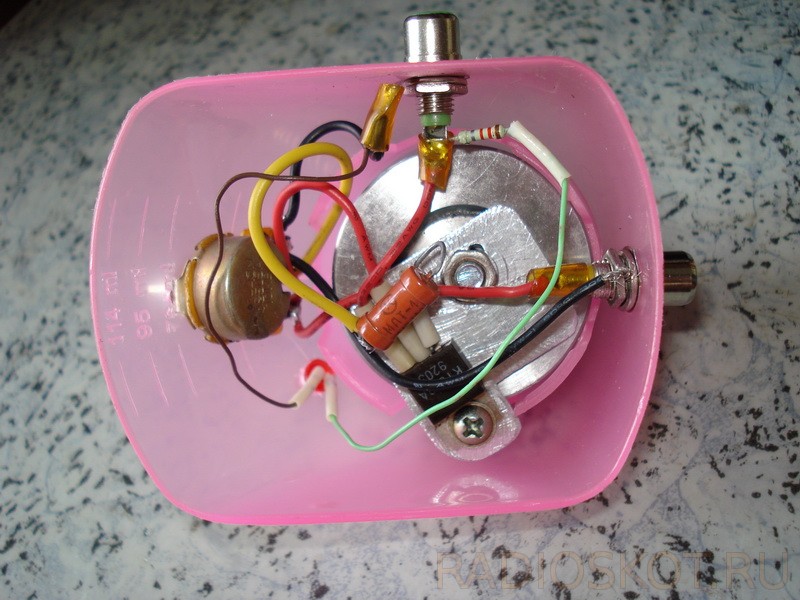

После размещения основных компонентов установил на вход и выход гнёзда RGB (напряжение и ток не большие), это позволит избежать установки постоянных проводов (которые всегда вечно путаются). И пользоваться уже готовыми, полностью оборудованными. Со времён видеомагнитофонов их скопилось предостаточно.
Основных компонентов транзистор да два резистора, а проводов всё равно хватает.
Вот, что получилось. Светодиод не случайно подключён на выход регулятора – с изменением выходного напряжения изменяется яркость его свечения, причём весьма значительно. Оборудовать регулятор чем-то вроде шкалы не стал – на корпусе вокруг осталось вполне достаточное количество рисок от прежнего его предназначения. Вот так благодаря схеме, увиденной на форуме сайта, удалось решить вопрос питания низковольтного паяльника с нестандартным напряжением питания. Сборку произвёл Babay iz Barnaula.
