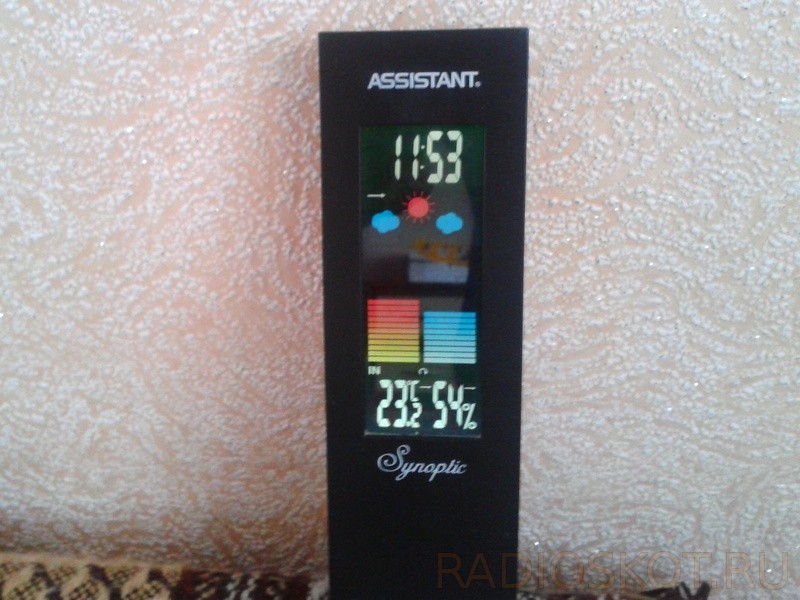

Висел себе на розетке сетевой адаптер — блок питания для цифровой метеостанции, да и упал. Время его видать пришло. Упал так, что работать перестал. И не то чтоб вещь эта такая уж ценная — просто поди подбери на нужное напряжение, ток, разъём питания станции… Не идти же в самом деле в магазин и сказать: дайте мне новый сетевой БП к метеостанции Assistant АН-1978.

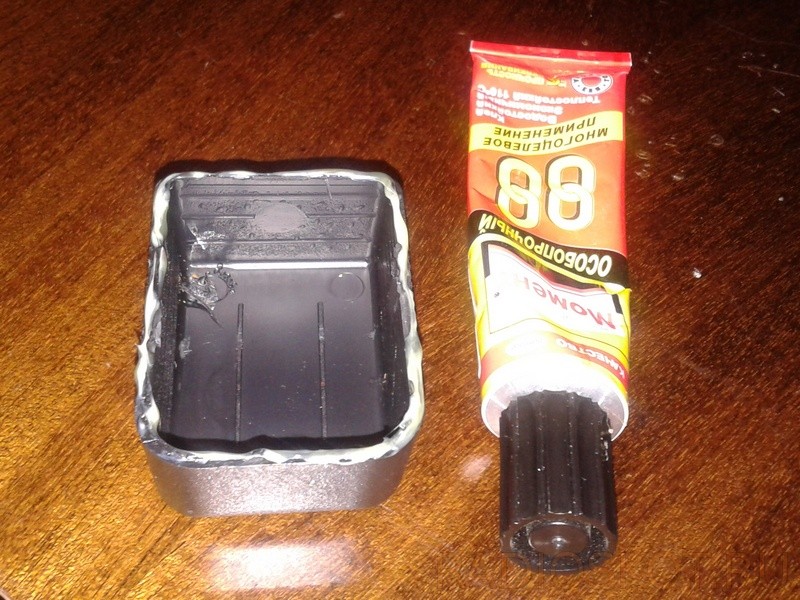

Но и разобрать его простой отвёрткой не получится — коробочка-то заклеена, как и большинство аналогичных сетевых адаптеров! Придётся брать нож и молоток. Чтоб бить и резать.
Ставим лезвие на соединительный шов и аккуратно (мы же не хотим окончательно добить несчастный девайс) стучим по ножу. И так по-кругу, точнее прямоугольнику коробки.

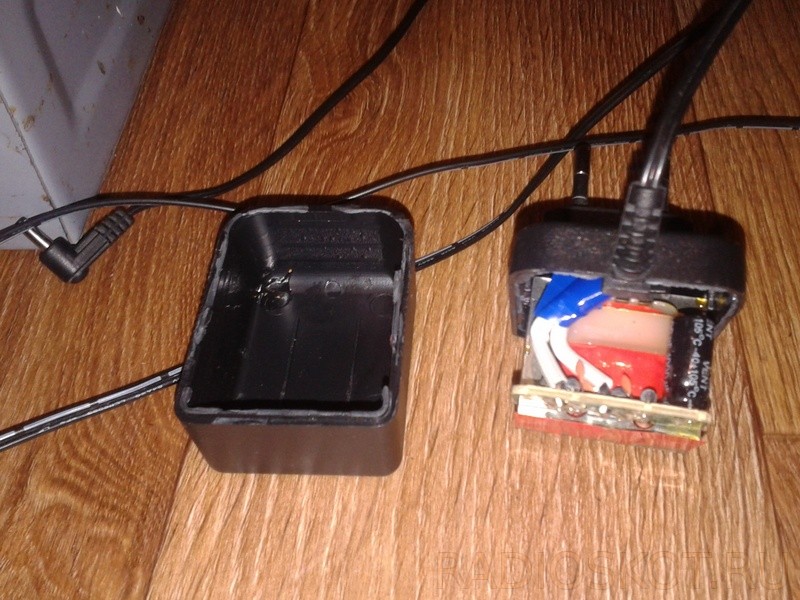

Если рука вас не подвела — корпус слегка треснет и дальше вскрывать его станет легче. После полного разъединения половинок заглянем внутрь.

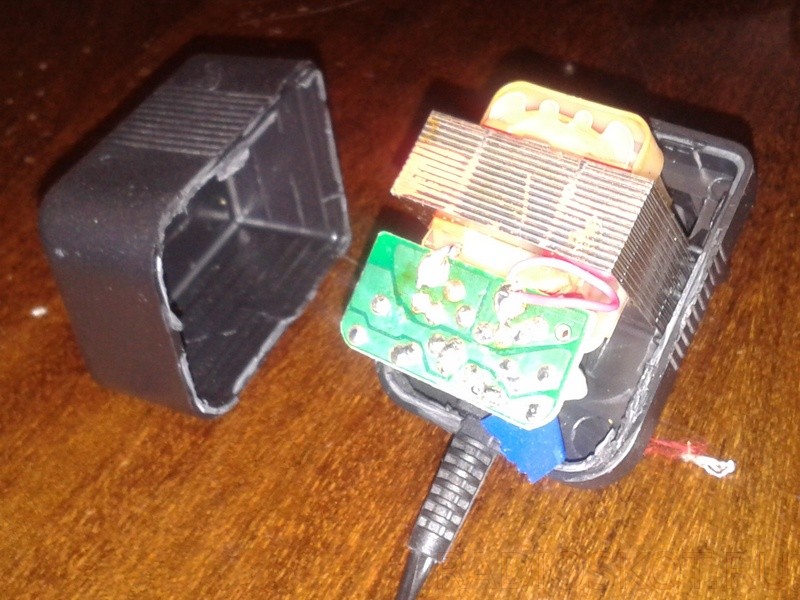

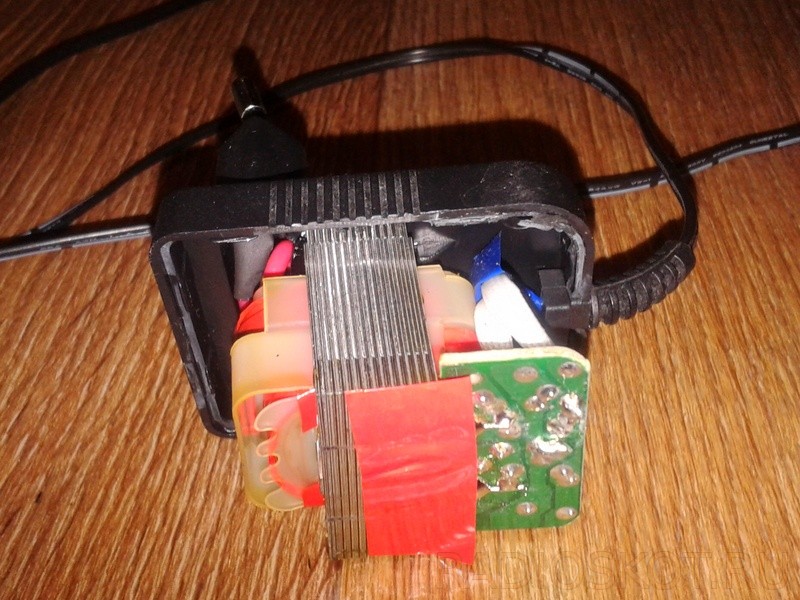

Тут блок питания выполнен по ещё старой, трансформаторной схеме. Сейчас используют в основном импульсники, но и такие ещё попадаются. Начнём с прозвонки первичной обмотки — это самое главное. Если первичка не сгорела, то половина ремонта считай выполнена. Точнее шансы на успех вырастают вдвое.
Неполадки в выпрямителе (та небольшая плата с деталями) обычно сводятся к замене диодов или конденсатора, что совсем не сложно и не дорого. Не забываем прозвонить провод — его обрыв частое дело, особенно у штекера.

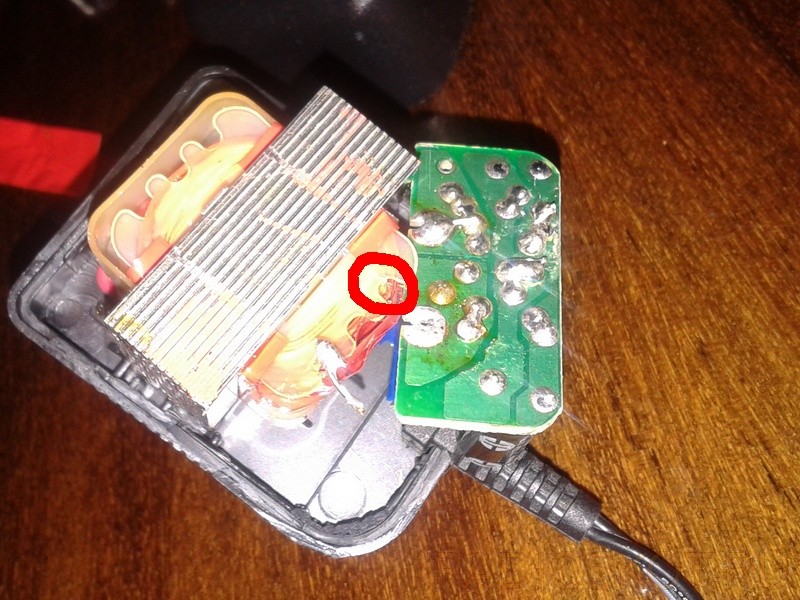

В данном случае от удара об пол оторвался один из проводков вторичной обмотки и слегка его зачистив просто нарастил длину обрезком многожильного монтажного провода в изоляции. Всё прекрасно заработало.
А что если бы тут был внутри ИБП — плата импульсного преобразователя с 220 вольт? Никому не советую мазохизм типа перепаивания высоковольтного транзистора и других элементов такой схемы — проще найти похожую по размерам и напряжению (например от мобильной зарядки) и вставить её внутрь вместо сгоревшей. Вот в принципе и весь ремонт!
