Электронные лампы, или радиолампы, представляют собой вакуумные или газонаполненные приборы, используемые для усиления, генерации, преобразования и выпрямления электрических сигналов. Эти устройства сыграли ключевую роль в развитии радиоэлектроники и долгое время оставались основными элементами в схемах усилителей, передатчиков, радиоприёмников, телевизоров и другой электроники.
Несмотря на широкое распространение полупроводниковых приборов, лампы по-прежнему находят применение в высококачественной аудиотехнике, профессиональной радиоаппаратуре, а также в реставрации и обслуживании винтажной техники. Их ценят за уникальное звучание, устойчивость к радиации и высоковольтным выбросам, а также за технические особенности, позволяющие достигать специфического характера усиления сигнала.
Данный справочник предназначен для систематизации знаний о радиолампах, описания их характеристик, особенностей применения и взаимозаменяемости. Информация будет полезна как для начинающих радиолюбителей, так и для опытных специалистов, работающих с военно-космическими приборами.
Основные параметры
Радиолампы классифицируются по типу конструкции, числу электродов и назначению. Понимание основных электрических и конструктивных параметров необходимо для правильного выбора и применения их в схемах.
Типы радиоламп
Наиболее распространённые виды включают триоды, тетрод, пентоды, лучевые тетроды, гептоды, кенотроны и индикаторы. Каждая разновидность имеет своё функциональное назначение.
- Триод — простейшая усилительная лампа, состоящая из катода, анода и управляющей сетки.
- Тетроды и пентоды включают дополнительные сетки, позволяющие улучшить усилительные свойства и снизить паразитные явления.
- Кенотроны применяются в качестве выпрямителей.
- Индикаторные служат для визуального отображения уровня сигнала или другой информации.
Электрические параметры
Параметры ламп определяют её поведение в электронных схемах и включают следующие величины:
Напряжение накала (Uf) — указывается в вольтах и соответствует напряжению, подаваемому на нить накала. Оно может быть постоянным или переменным.
- Ток накала (If) — сила тока, протекающая через нить накала, определяется в амперах и зависит от типа элемента.
- Анодное напряжение (Ua) — напряжение, подаваемое на анод относительно катода. Это основной источник энергии для работы радиолампы.
- Анодный ток (Ia) — проходящий от катода к аноду. Его величина зависит от напряжения на сетке и аноде.
- Крутизна характеристики (S) — измеряется в миллиамперах на вольт и показывает, насколько изменяется анодный ток при изменении напряжения на управляющей сетке. Чем выше крутизна, тем выше усилительные свойства элемента.
- Коэффициент усиления (μ) — показывает отношение изменения анодного напряжения к изменению напряжения на сетке при постоянном токе анода. Является мерой способности лампы усиливать напряжение.
- Внутреннее сопротивление (Ri) — сопротивление внутри анодной цепи, влияет на согласование с нагрузкой и форму выходного сигнала.
Физические параметры

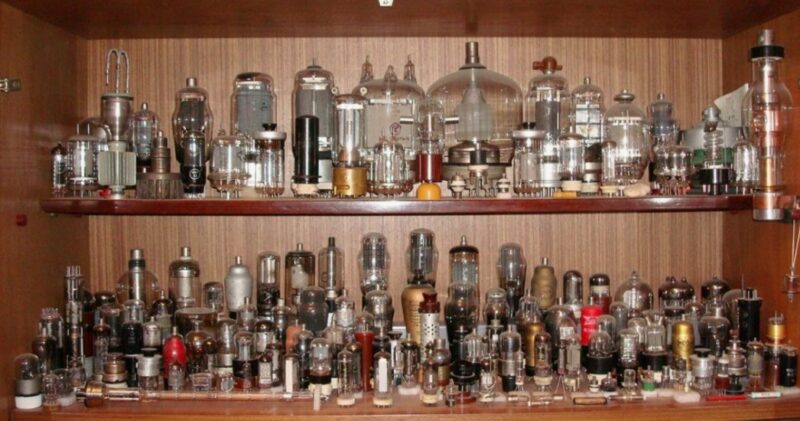

Лампы могут отличаться размерами, формой колбы и конструкцией цоколя. Это важно при проектировании шасси или при замене неисправных. Тип корпуса указывает, как именно она монтируется в аппаратуре: вертикально, горизонтально или в специализированных гнёздах. Материалы колбы — стекло или металл. Диаметр колбы и высота лампы варьируются от миниатюрных индикаторов до мощных передатчиков.
Цоколи различаются по числу и расположению выводов. Наиболее известны октальные, пальчиковые, новальные, миниатюрные. Существуют также лампы с боковыми штырями и специализированные разъёмы, применяемые в промышленной и военной технике.
Особенности эксплуатации
Работа лампы в схеме определяется её включением, режимом нагрузки, типом усилителя и назначением. Важно обеспечить правильный тепловой режим. Перегрев накала или анода может привести к быстрому выходу элемента из строя. Также учитывается старение — с течением времени происходит снижение эмиссии катода, увеличение анодного тока, изменение параметров.
Пусковые электротоки и чувствительность к вибрациям также являются важными характеристиками, особенно для ламп, используемых в военной технике или профессиональной звукозаписи. При выборе рекомендуется учитывать допустимые пределы работы, указанные в технической документации.

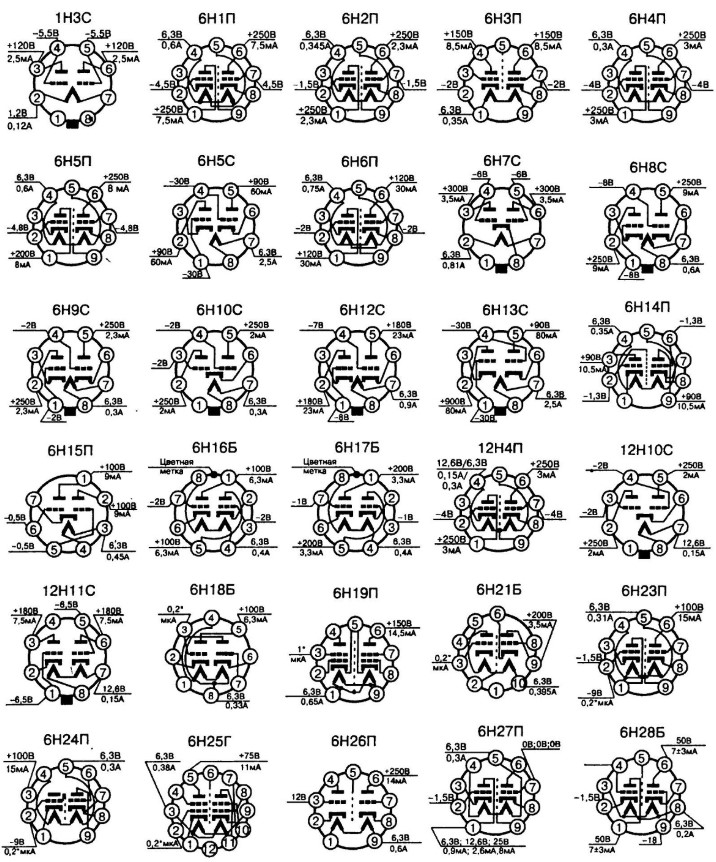

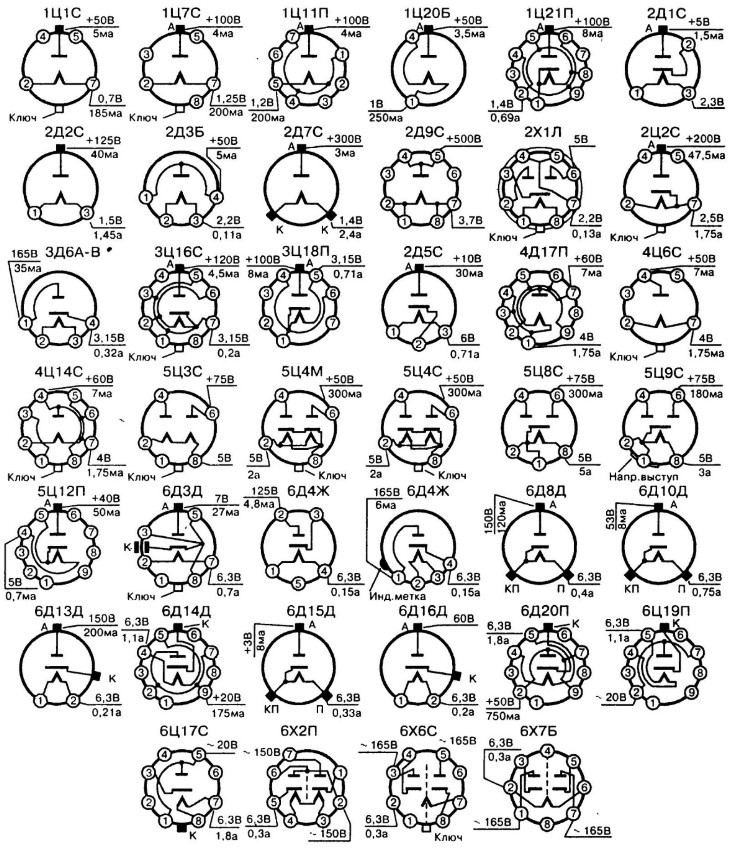

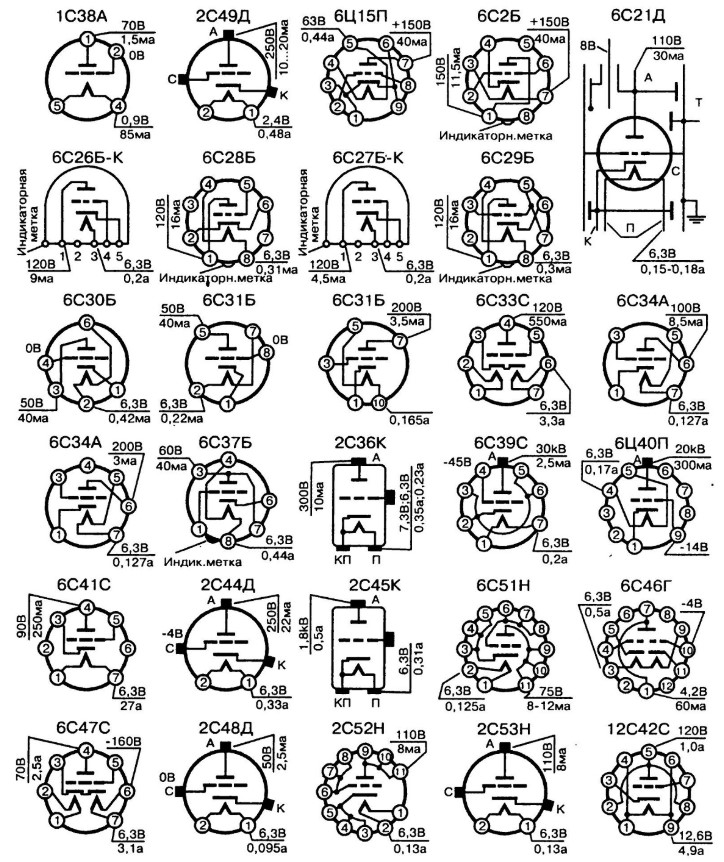

Цоколевка и маркировка
У радиоламп принято обозначать цокольный вид сверху — то есть смотря на нижнюю часть, где находятся штырьки. Нумерация выводов идёт по часовой стрелке, начиная от ориентирующего ключа (выемки или паза). В лампах с верхним анодным выводом анод соединяется через контакт на вершине колбы.

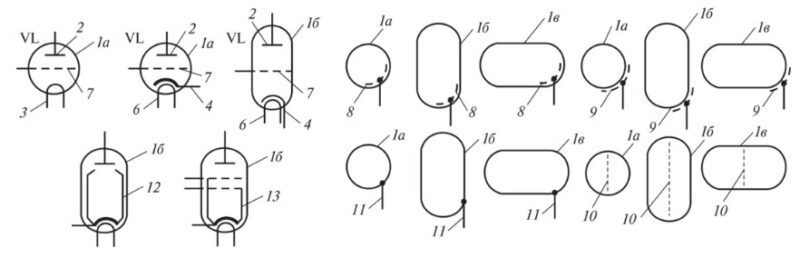

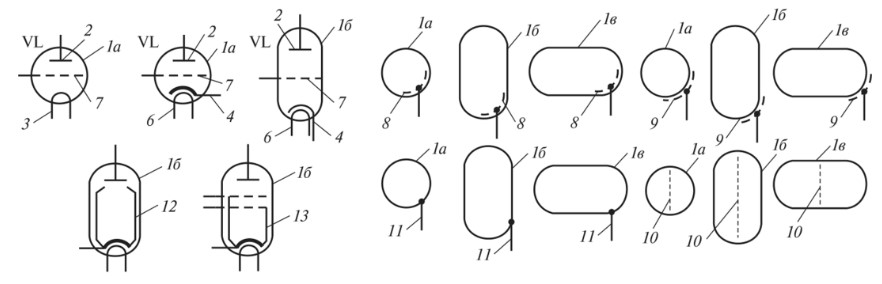

1 — баллон (а — круглый; б — овальный вертикальный; в — овальный горизонтальный); 2 — анод; 3 — катод прямого накала; 4 — катод косвенного накала; 6 — подогреватель; 7 — сетка; 8 — внутренний экран; 9 — внешний экран; 10— разделительный экран; 11 — металлический экран — корпус с выводом; 12— экранирующий электрод с соединением на катод; 13 — экранирующий электрод с соединением катод—сетка над подогревателем;
Цоколи различаются по количеству ножек, их расположению и диаметру. Например, октальный цоколь имеет восемь штырей, новальный — девять, а пальчиковый — семь. Также существуют миниатюрные радиолампы с десятью и более выводами, как у сложных многосеточных типов.

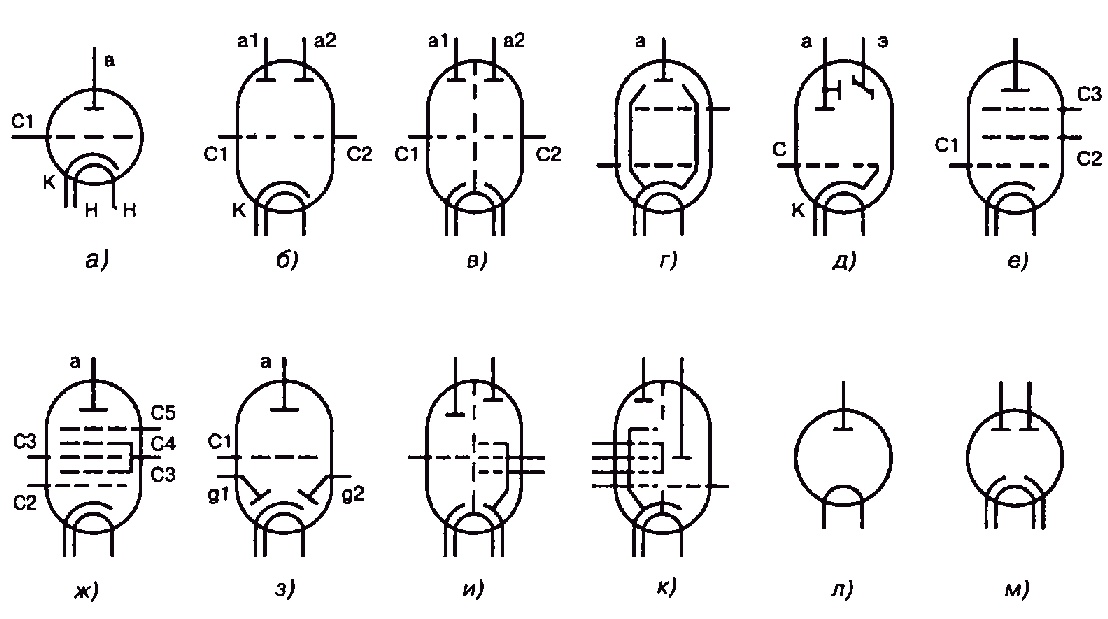

а — триод; б, в — двойной триод; г — лучевой тетрод; д — индикатор настройки; е — пентод; ж — гептод; з — двойной диод-триод; и — триод-пентод; к — триод-гептод; л — кенотрон; м — двойной диод с раздельными катодами косвенного накала.
Типы цоколей
Распространённые типы цоколей включают следующие конструкции:
- Октальные (например, 6П3С)
- Новальные (пример: 6Н2П)
- Пальчиковые (6Ж1П)
- Миниатюрные (1Н8С )
- Промышленные (ГУ-29, ГМ-70)
- Специфические разъёмы в лампах СВЧ диапазона
👉 Важно точно знать тип цоколя при замене лампы, особенно если речь идёт о старой или импортной технике. Даже при совпадении параметров возможна несовместимость по цоколёвке.
Маркировка ламп
Маркировка советских радиоламп подчиняется определённым правилам. Первая цифра указывает на номинальное напряжение накала в вольтах. Далее идёт буквенное обозначение типа:
- Н — двойной триод
- П — пентод
- Ж — малошумящий пентод
- Е — индикатор
- Ц — кенотрон
После этого идут цифры, обозначающие порядковый номер, и буква, обозначающая конструктивный тип. Например, 6Н2П — двойной триод на 6 вольт накала, в пальчиковом корпусе, вторая модель.
Зарубежные чаще маркируются по европейской или американской системе. Пример: ECC83 — европейская лампа, аналог 12AX7. В этих системах также закодированы параметры накала и тип конструкции.
Режимы работы в различных схемах
Они могут использоваться в различных режимах, зависящих от типа схемы, класса усилителя и назначения каскада. Правильный выбор режима определяет эффективность и качество работы устройства.
Классы усиления
Класс работы лампы определяется соотношением между током покоя, длительностью проводимости и формой входного сигнала. Основные классы:
- Класс A — работает на всём протяжении входного сигнала. Ток через анод течёт постоянно, что обеспечивает минимальные искажения, но приводит к низкому КПД. Применяется в высококачественных аудиосистемах, предусилителях.
- Класс B — проводит только в течение половины периода сигнала. Два таких каскада соединяются в push-pull конфигурации. Повышается КПД, но растут нелинейные искажения. Используется в мощных усилителях.
- Класс AB — промежуточный вариант, при котором лампа проводит большую часть времени, но не постоянно. Компромисс между эффективностью и качеством звука.
- Класс C — используется в радиочастотных генераторах. Лампа проводит электроток лишь на коротком участке сигнала, обеспечивая высокий КПД, но непригодна для звукового сигнала из-за сильных искажений.

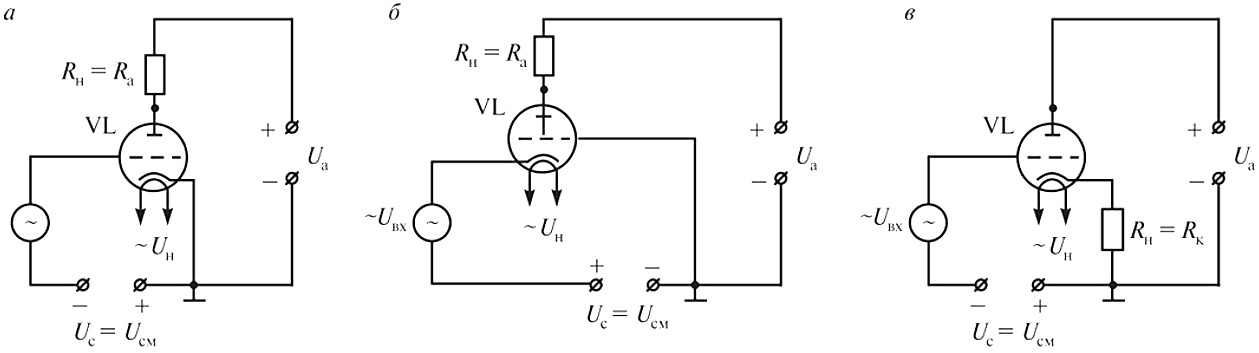

Примеры включения
Типовое включение триода включает резистор в катодной цепи, источник питания анода и входной сигнал, подаваемый через разделительный конденсатор на управляющую сетку. В пентодах добавляется экранная сетка, питающаяся через отдельный резистор.

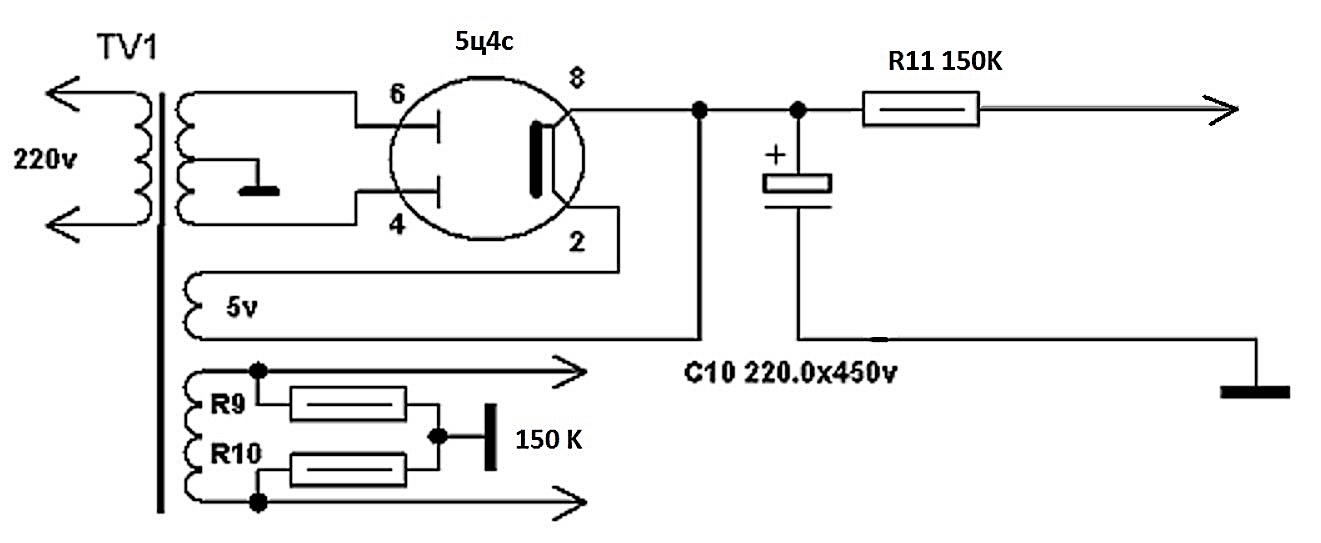

В выпрямителях лампа подключается к трансформатору. На аноды подаётся переменное напряжение, и выпрямленное снимается с катода через фильтр.

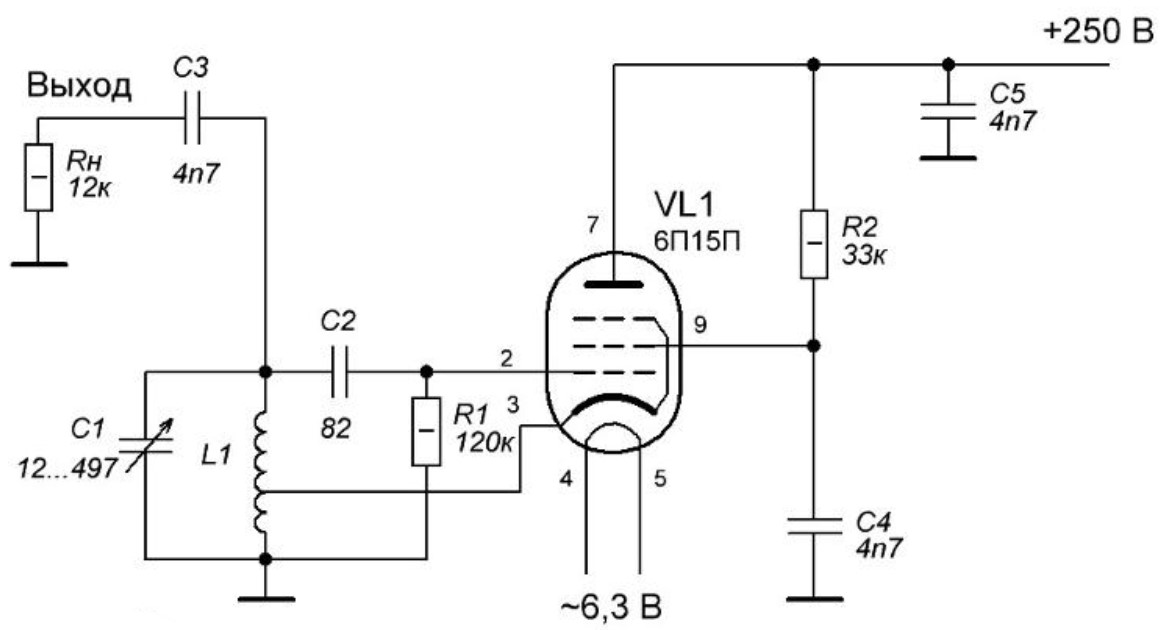

В схемах генераторов сетка соединяется с контуром обратной связи, обеспечивая автогенерацию при достижении условий возбуждения.
Подбор режима работы
Правильный режим определяется исходя из:
- Типа лампы
- Характера сигнала
- Требуемого усиления
- Нагрузки в анодной цепи
Нарушение оптимального режима может привести к перегреву, искажениям или снижению ресурса. При проектировании или восстановлении схем необходимо точно рассчитать анодный ток, напряжение, сопротивления катодной и анодной цепей.
Радиолампы СССР и России
Советская электронная промышленность разработала и наладила массовое производство широкого ассортимента радиоламп, применявшихся в военной, гражданской и космической технике. Отличались прочной конструкцией, устойчивостью к внешним воздействиям, и нередко превосходили зарубежные аналоги по долговечности. Многие модели продолжают использоваться и по сей день в аудиотехнике, радиолюбительской аппаратуре и реставрационных проектах. В приведённой ниже таблице указаны наиболее известные и распространённые лампы, выпускавшиеся на территории СССР и позднее — в России. Отображаются их основные характеристики и тип применения.
Триоды
| Лампа | Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) |
|---|---|---|---|---|---|
| 6С1П | 6,3 | 0,15 | 10 | 5,5 | 1,6 |
| 6С2П | 6,3 | 0,15 | 10 | 5,5 | 1,6 |
| 6С2С | 6,3 | 0,3 | 10 | 5,5 | 1,6 |
| 6С3П | 6,3 | 0,3 | 10 | 5,5 | 1,6 |
| 6С5С | 6,3 | 0,3 | 10 | 5,5 | 1,6 |
| 6С15П | 6,3 | 0,45 | 10 | 5,5 | 1,6 |
| 6Н1П | 6,3 | 0,6 | 7,5 | 6,5 | 2,2 |
| 6Н2П | 6,3 | 0,15 | 10 | 5,5 | 1,6 |
| 6Н3П | 6,3 | 0,35 | 8 | 5,5 | 2,2 |
| 6Н5П | 6,3 | 0,6 | 10 | 5,5 | 1,6 |
| 6Н5С | 6,3 | 2,5 | 10 | 5,5 | 1,6 |
| 6Н6П | 6,3 | 0,6 | 10 | 5,5 | 2,2 |
| 6Н7С | 6,3 | 0,8 | 10 | 5,5 | 2,2 |
| 6Н8С | 6,3 | 0,6 | 9 | 7,7 | 2,6 |
| 6Н9С | 6,3 | 0,3 | 9 | 7,7 | 2,6 |
| 6Н13С | 6,3 | 2,5 | 10 | 5,5 | 2,2 |
| 6Н14П | 6,3 | 0,35 | 10 | 5,5 | 1,6 |
| 6Н15П | 6,3 | 0,45 | 10 | 5,5 | 1,6 |
| 6Н23П | 6,3 | 0,3 | 15 | 3,3 | 12,5 |

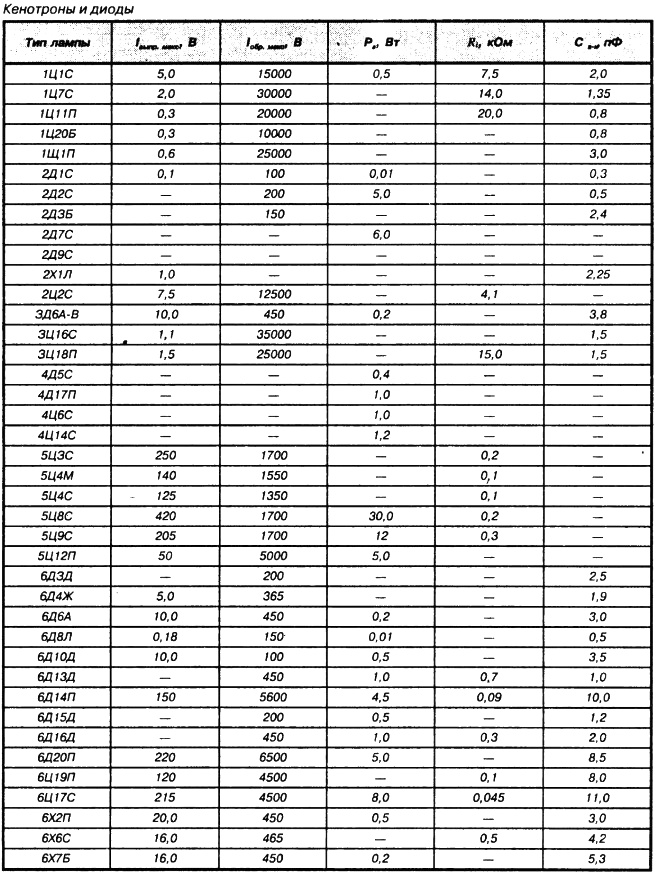

Диоды
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крутизна характеристики (мА/В) | |
|---|---|---|---|---|---|
| 5Ц3С | 5,0 | 3,0 | 250 | — | — |
| 5Ц4С | 5,0 | 2,0 | 120 | — | — |
| 6Ц4П | 6,3 | 0,6 | 70 | — | — |
| 6Ц5С | 6,3 | 0,6 | 100 | — | — |
| 6Х2П | 6,3 | 0,6 | 60 | — | — |
| 6Х6С | 6,3 | 0,6 | 100 | — | — |
Тетроды
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) | |
|---|---|---|---|---|---|
| 6П1П | 6,3 | 0,5 | 48 | 38 | 11 |
| 6П3С | 6,3 | 0,9 | 76 | 38 | 5,2 |
| 6П6С | 6,3 | 0,45 | 45 | 50 | 3,75 |
| 6П7С | 6,3 | 0,9 | 76 | 38 | 5,2 |
| 6П13С | 6,3 | 1,2 | 100 | 35 | 7.5 |
| 6П31С | 6,3 | 1,2 | 120 | 34 | 6.5 |
| 6Э5П | 6,3 | 0,85 | 70 | 50 | 4.8 |
| 6Ж5П | 6,3 | 0,8 | 90 | 45 | 5.2 |
| 30П1С | 30,0 | 0,3 | 160 | 60 | 4.5 |
Пентоды
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) | |
|---|---|---|---|---|---|
| 6Ж1П | 6,3 | 0,17 | 55 | 45 | 11 |
| 6Ж2П | 6,3 | 0,17 | 65 | 44 | 9.8 |
| 6Ж3 | 6,3 | 0,3 | 80 | 45 | 9.6 |
| 6Ж3П | 6,3 | 0,3 | 70 | 50 | 9.6 |
| 6Ж4 | 6,3 | 0,45 | 90 | 48 | 8.7 |
| 6Ж7 | 6,3 | 0,6 | 100 | 55 | 8.3 |
| 6Ж8 | 6,3 | 0,3 | 120 | 60 | 7.9 |
| 6Ж9П | 6,3 | 0,3 | 95 | 47 | 8.4 |
| 6Ж38П | 6,3 | 0,2 | 150 | 60 | 7.2 |
| 6Ж49П | 6,3 | 0,3 | 160 | 60 | 7.0 |
| 6Ж52П | 6,3 | 0,3 | 170 | 55 | 6.8 |
| 6П9 | 6,3 | 0,7 | 85 | 50 | 8.0 |
| 6П14П | 6,3 | 0,7 | 95 | 52 | 7.7 |
| 6П15П | 6,3 | 0,8 | 110 | 53 | 7.5 |
| 6П18П | 6,3 | 0,8 | 120 | 55 | 7.2 |
| 6К1П | 6,3 | 0,15 | 45 | 60 | 9.3 |
| 6К3 | 6,3 | 0,3 | 50 | 58 | 8.9 |
| 6К4 | 6,3 | 0,3 | 55 | 57 | 8.7 |
| 6К4П | 6,3 | 0,3 | 60 | 56 | 8.5 |
| 6К7 | 6,3 | 0,3 | 85 | 52 | 7.8 |
| 6К13П | 6,3 | 0,3 | 95 | 50 | 7.6 |
| 6Ф6С | 6,3 | 0,7 | 120 | 45 | 6.8 |

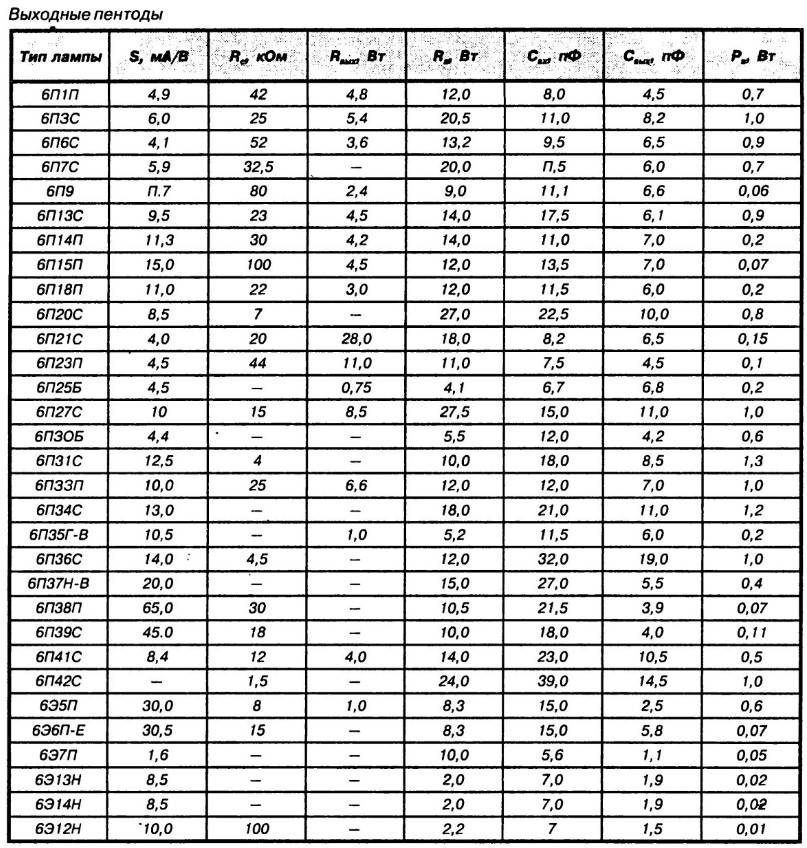

Выходные пентоды
| Лампа | Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Напр. анода (В) | Вых. мощн. (Вт) |
|---|---|---|---|---|---|
| 6П1П | 6.3 | 0.45 | 50–70 | 250 | 3.5 |
| 6П3С | 6.3 | 0.9 | 70–100 | 250 | 4.7 |
| 6П6С | 6.3 | 0.45 | 100–150 | 250 | 6 |
| 6П7С | 6.3 | 0.9 | 80–120 | 250 | 6 |
| 6П9 | 6.3 | 0.9 | 80–120 | 250 | 6 |
| 6П13С | 6.3 | 1.3 | 100–150 | 250 | 7 |
| 6П14П | 6.3 | 0.75 | 100–150 | 250 | 7 |
| 6П15П | 6.3 | 0.75 | 100–150 | 250 | 7 |
| 6П18П | 6.3 | 0.75 | 100–200 | 300 | 8 |
| 6П20С | 6.3 | 2.0 | 100–200 | 300 | 8 |
| 6П21С | 6.3 | 2.0 | 100–200 | 300 | 8 |
| 6П23П | 6.3 | 0.75 | 100–200 | 300 | 8 |
| 6П25Б | 6.3 | 0.8 | 150–200 | 300 | 10 |
| 6П27С | 6.3 | 2.0 | 100–200 | 300 | 8.5 |
| 6П30Б | 6.3 | 0.75 | 100–200 | 300 | 8.5 |
| 6П31С | 6.3 | 2.0 | 100–200 | 300 | 8.5 |
| 6П33П | 6.3 | 2.0 | 150–250 | 300 | 12 |
| 6П34С | 6.3 | 2.0 | 150–250 | 300 | 12 |
| 6П35Б-В | 6.3 | 2.0 | 150–250 | 300 | 12 |
| 6П36С | 6.3 | 2.0 | 150–250 | 300 | 12 |
| 6П37Н-В | 6.3 | 0.75 | 150–250 | 300 | 12 |
| 6П38П | 6.3 | 0.75 | 150–250 | 300 | 12 |
| 6П39С | 6.3 | 2.0 | 150–250 | 300 | 12 |
| 6П41С | 6.3 | 2.0 | 150–250 | 300 | 12 |
| 6П42С | 6.3 | 2.0 | 150–250 | 300 | 12 |
| 6Э5П | 6.3 | 0.75 | 100–150 | 250 | 6.5 |
| 6Э6П-Е | 6.3 | 0.75 | 100–150 | 250 | 6.5 |
| 6Э7П | 6.3 | 0.75 | 100–150 | 250 | 6.5 |
| 6Э13Н | 6.3 | 0.75 | 150–250 | 300 | 10 |
| 6Э14Н | 6.3 | 0.75 | 150–250 | 300 | 10 |
| 6Э12Н | 6.3 | 0.75 | 150–250 | 300 | 10 |
| 6П45С | 6.3 | 2.0 | 200–300 | 400 | 15–20 |
Преобразовательные
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) | |
|---|---|---|---|---|---|
| 6И1П | 6,3 | 0,8 | 70 | 45 | 3.6 |
| 6Ф1П | 6,3 | 0,8 | 80 | 50 | 4.0 |
| 6Ф3П | 6,3 | 1,0 | 120 | 52 | 5.3 |
| 6Ф5П | 6,3 | 1,2 | 150 | 54 | 5.6 |
| 6А2П | 6,3 | 0,9 | 90 | 50 | 4.5 |
| 6А3П | 6,3 | 1,0 | 100 | 51 | 4.8 |
| 6А7 | 6,3 | 0,9 | 110 | 50 | 5.0 |
| 6А8 | 6,3 | 1,0 | 120 | 52 | 5.3 |
Комбинированные
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) | |
|---|---|---|---|---|---|
| 6Б8С | 6,3 | 0,6 | 120 | 70 | 3.5 |
| 6Г1 | 6,3 | 0,7 | 110 | 50 | 4.2 |
| 6Г2 | 6,3 | 0,7 | 120 | 55 | 4.4 |
| 6Г3П | 6,3 | 0,8 | 130 | 60 | 4.8 |
| 6Г7 | 6,3 | 0,8 | 150 | 65 | 5.2 |
Генераторные
| Лампа | Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Напр. анода (В) | Вых. мощн. (Вт) |
|---|---|---|---|---|---|
| Г807 | 6.3 | 0.9 | 300 | 600 | 30 |
| Г811 | 6.3 | 4.0 | 150 | 1100 | 35 |
| ГК-71 | 20 | 3.0 | 250 | 1500 | 40 |
| ГИ-7Б | 12 | 1.9 | 150 | 1200 | 50 |
| ГУ-13 | 10 | 5.0 | 500 | 1500 | 70 |
| ГУ-19 | 6.3 | 1.8 | 600 | 1800 | 90 |
| ГУ-29 | 12 | 1.3 | 700 | 2000 | 100 |
| ГУ-32 | 12 | 0.8 | 800 | 2200 | 60 |
| ГУ-50 | 12 | 0.7 | 1000 | 2500 | 50 |
| ГУ-72 | 26 | 0.9 | 300 | 1200 | 80 |
| ГУ-80 | 16 | 10.0 | 200 | 2000 | 700 |
Электронно-световые индикаторы
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) | |
|---|---|---|---|---|---|
| 6Е1П | 6,3 | 0,3 | 20 | — | — |
| 6Е5С | 6,3 | 0,3 | 20 | — | — |
Стабилитроны
| Лампа | Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Напр. анода (В) | Вых. мощн. (Вт) |
|---|---|---|---|---|---|
| СГ1П | 6.3 | 0.3 | 5 | 75 | 0.4 |
| СГ2П | 6.3 | 0.3 | 7 | 85 | 0.6 |
| СГ2С | 6.3 | 0.3 | 7 | 85 | 0.6 |
| СГ3С | 6.3 | 0.3 | 10 | 100 | 1.0 |
| СГ4С | 6.3 | 0.3 | 12 | 150 | 1.8 |
| СГ16П | 6.3 | 0.4 | 15 | 150 | 2.2 |
Особенности советских ламп
Многие радиолампы выпускались в нескольких модификациях: стандартной, военного и экспортного исполнения. Военные варианты обозначались дополнительными индексами — «ЕВ», «В» и др., имели увеличенный срок службы, расширенный температурный диапазон и устойчивость к вибрациям. Такие особенно ценятся в аудиофильской и профессиональной аппаратуре.
Также стоит учитывать год выпуска. Наиболее качественными считаются лампы, произведённые в 1960–1980-х годах на заводах «Рефлектор», «Светлана», «ФЭЗ», «Ульяновский радиоламповый завод». Более поздние серии иногда уступают по качеству.
Советская номенклатура в целом была стандартизирована и подчинялась жёстким требованиям ГОСТ. Это обеспечивало взаимозаменяемость и предсказуемость характеристик.
Зарубежные радиолампы
Зарубежные производители сыграли ключевую роль в развитии электроники XX века. Особенно активное производство велось в США, Великобритании, Германии, Японии, Франции, Италии. Лампы этих стран отличались высоким качеством материалов, прецизионной сборкой и инновационными конструктивными решениями. До сих пор многие модели зарубежного производства ценятся в аудиофильских кругах за свой уникальный «ламповый» звук.
Триоды
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) | |
|---|---|---|---|---|---|
| 12AX7 | 6,3 | 0,3 | 100 | 70 | 4.5 |
| 12AY7 | 6,3 | 0,3 | 90 | 65 | 4.0 |
| 12AT7 | 6,3 | 0,3 | 120 | 65 | 4.2 |
| 12AU7 | 6,3 | 0,3 | 80 | 60 | 3.8 |
| 12AZ7 | 6,3 | 0,3 | 110 | 70 | 4.4 |
| ECC81 | 6,3 | 0,3 | 85 | 60 | 4.5 |
| ECC82 | 6,3 | 0,3 | 90 | 65 | 4.8 |
| ECC83 | 6,3 | 0,3 | 100 | 70 | 5.2 |
| ECC88 | 6,3 | 0,3 | 60 | 75 | 4.0 |
Пентоды
| Лампа | Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Напр. анода (В) | Вых. мощн. (Вт) |
|---|---|---|---|---|---|
| 6L6GC | 6.3 | 0.9 | 350 | 500 | 26 |
| 6V6GT | 6.3 | 0.5 | 250 | 315 | 12 |
| EL34 | 6.3 | 1.0 | 500 | 800 | 25 |

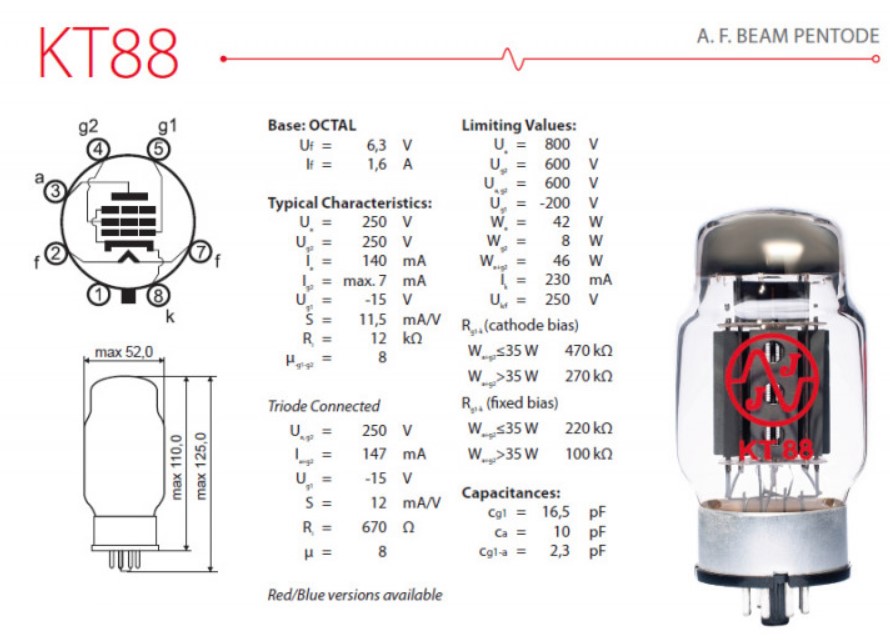

| KT88 | 6.3 | 1.0 | 600 | 800 | 42 |

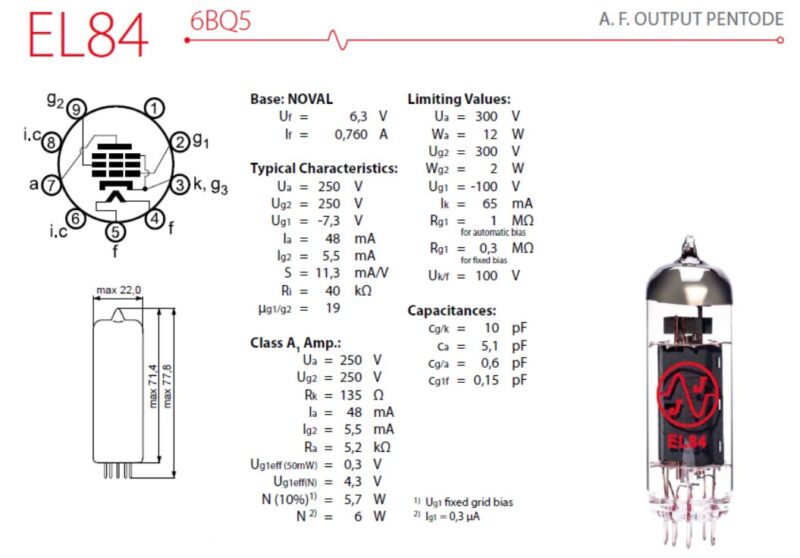

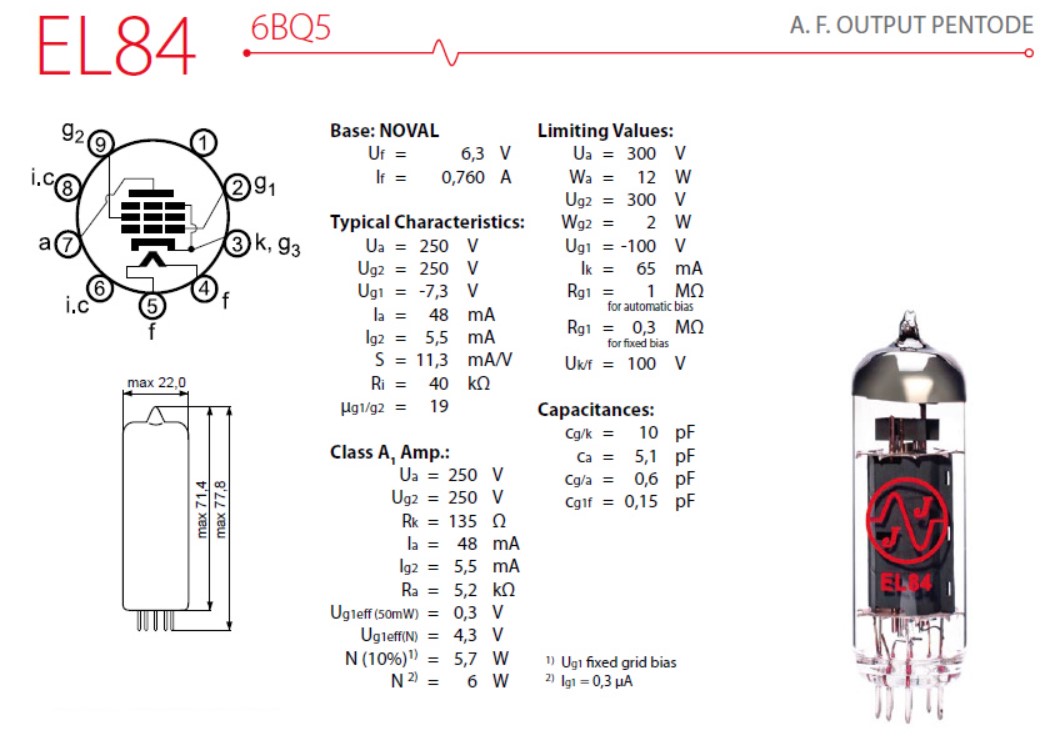

| EL84 | 6.3 | 0.76 | 300 | 300 | 12 |
| 6SN7 | 6.3 | 0.6 | 180 | 250 | 5 |

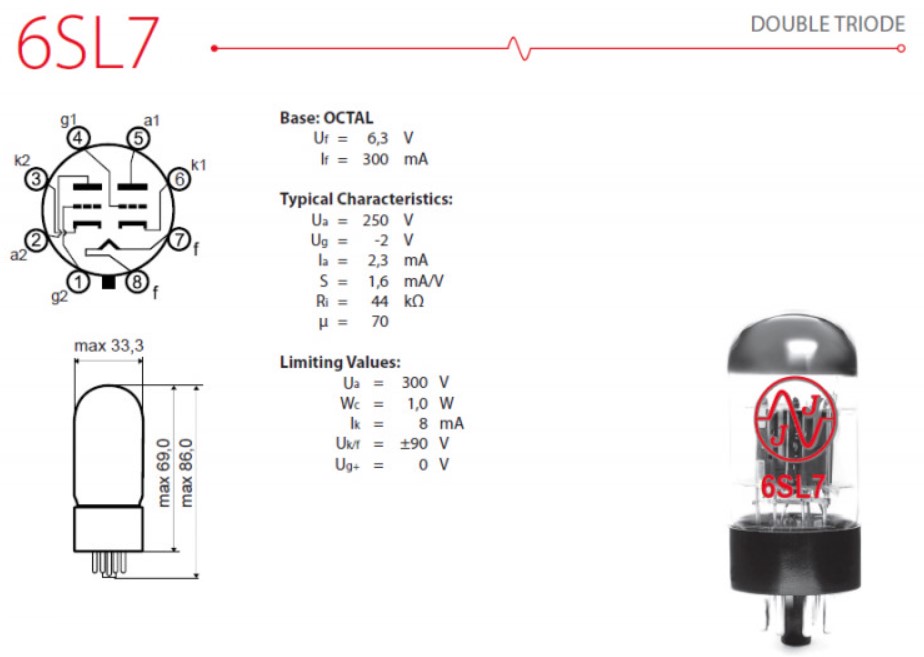

| 6SL7 | 6.3 | 0.5 | 140 | 250 | 2 |
| 6BQ5 | 6.3 | 0.8 | 300 | 300 | 12 |
| EL95 | 6.3 | 0.45 | 200 | 250 | 7 |
| ECL82 | 6.3 | 0.75 | 150 | 250 | 3.5 |
| ECL86 | 6.3 | 0.55 | 200 | 250 | 4.5 |
| ECL80 | 6.3 | 0.8 | 200 | 250 | 3.5 |
Тетроды
| Лампа | Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Напр. анода (В) | Вых. мощн. (Вт) |
|---|---|---|---|---|---|
| 6AS7G | 6.3 | 1.0 | 500 | 250 | 13 |
| 6E5P | 6.3 | 0.4 | 40 | 250 | 0.3 |
| PL509 | 6.3 | 1.0 | 500 | 800 | 40 |
| PL520 | 6.3 | 1.2 | 550 | 800 | 45 |
Генераторные
| Лампа | Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Напр. анода (В) | Вых. мощн. (Вт) |
|---|---|---|---|---|---|
| EF86 | 6.3 | 0.3 | 70 | 250 | 0.5 |
| ECL82 | 6.3 | 0.75 | 150 | 250 | 3.5 |
| ECL86 | 6.3 | 0.55 | 200 | 250 | 4.5 |
| ECL80 | 6.3 | 0.8 | 200 | 250 | 3.5 |
Преобразовательные
| Напр. накала (В) | Ток накала (А) | Ток анода (мА) | Внутр. сопр. (кОм) | Крут. хар. (мА/В) | |
|---|---|---|---|---|---|
| EL95 | 6,3 | 0,45 | 200 | 70 | 5.5 |
Краткий обзор производителей
- Mullard (Великобритания) — один из самых уважаемых производителей, особенно EL34 и ECC83. Их продукция отличается долгим сроком службы и детализированным звуком.
- Telefunken (Германия) — производил лампы с высочайшими техническими характеристиками. ECC83 Telefunken ценятся за прозрачность и баланс звука.
- RCA, GE, Sylvania (США) — три кита американской ламповой промышленности. 6L6, 6V6, 12AX7 от этих брендов используются до сих пор в гитарной и Hi-Fi аппаратуре.
- Siemens (Германия) — выпускал высококачественные радиолампы с великолепной сборкой. Особенно ценятся модели E88CC и EL34.
- Tungsram (Венгрия) — популярный поставщик. Продукция качественная и надёжная, нередко встречается в винтажной технике.
- Sovtek, Electro-Harmonix, Tung-Sol, JJ (современные) — современные компании, продолжающие выпуск ламп по классическим технологиям. Используются как замены старым моделям в аудиотехнике.
Многие зарубежные лампы используются в профессиональных музыкальных усилителях: Marshall, Fender, Mesa Boogie, Vox. Они задают характер звучания, и подбор конкретной модели может существенно изменить тональность и динамику. Также они применяются в Hi-Fi и High-End аудиосистемах. Например, 300B и 2A3 — признанные эталоны лампового звука, обеспечивающие необычайную прозрачность и теплоту.
Таблица аналогов радиоламп
Советские и зарубежные радиолампы, несмотря на различия в маркировке, часто имеют схожие или даже идентичные электрические характеристики. Это позволяет заменять одни модели другими при ремонте, модернизации или сборке схем, особенно если оригинальные элементы недоступны. Однако при замене важно учитывать не только электрические параметры, но и геометрию, тепловыделение, особенности монтажа, а также поведение в конкретной схеме.
Таблица взаимозаменяемости отечественная-зарубежная
| СССР/РФ | Зарубежный аналог | Примечания |
|---|---|---|
| 6Н2П | ECC83 / 12AX7 | Возможно отличие по шуму и емкостям, прямозаменяемость ограничена |
| 6Н1П | ECC85 / 6AQ8 | Близкие параметры, возможна замена в усилителях |
| 6Н23П | E88CC / 6922 | Полная замена, эквивалент в аудиофилии |

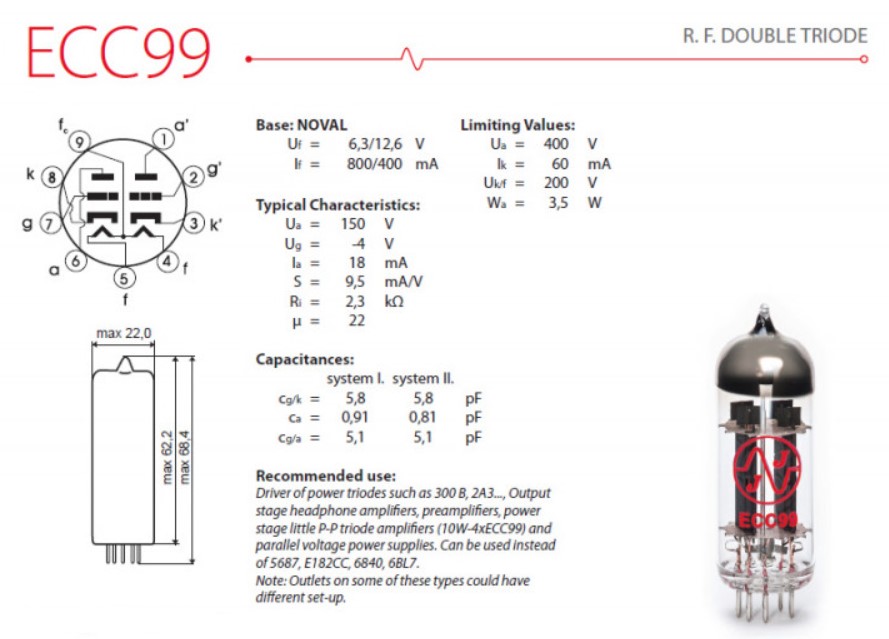

| 6Н6П | ECC99 / 5687 | Близкие характеристики, но различие по току и усилению |
| 6П14П | EL84 / 6BQ5 | Полный аналог, возможно различие в долговечности и мощности |
| 6П3С | 6L6 / 6L6GC | Прямая замена, советская немного жестче в звуке |
| 6П6С | 6V6 / 6V6GT | Почти полный аналог, разница в допусках |
| 6Ф6С | 6F6 | Старый аналог, редкость |
| 6Ж1П | EF95 / 6AK5 | Совпадение по большинству параметров, замена возможна |
| 6Ж2П | EF94 / 6AU6 | Полный аналог по схемотехнике |
| 6Е1П | EM80 / 6BR5 | Прямая замена, различия в чувствительности |
| 6Ц4П | EZ90 / 6X4 | Аналогична по напряжению и току |
| 5Ц4С | 5Z4 / 5U4G | Совпадение, требуется одинаковый ток накала |
| 6Н8С | 6SN7 / 6SN7GT | Полная замена, популярна в ламповых предах |
| 6Н9С | 6SL7 / 6SL7GT | Аналогична, небольшие отличия в усилении |
| 6С19П | EC86 / E182CC | Замена возможна, но с поправками в схеме |
| 6Ф12П | PCL82 | Комбинированная, замена допустима с учётом схемы |
| ГУ-50 | LS-50 / RL12P35 | Военная, схожесть частичная, не всегда взаимозаменяемы |
| 6Ж4П | EF89 | Замена допустима, но с проверкой режимов |
| 6П36С | PL36 | Подходит при точной настройке накала и анода |
| 10Ж1Л | EF91 | Рабочие параметры близки, требует внимания к питанию |
| 6Ф5П | EBF89 | Замена возможна при адаптации схемы |
| 1Ж29Б | DF96 / 1L4 | Миниатюрные аналоги для портативной техники |
| 6П9 | EBL21 | Частичный аналог, требует адаптации в конструкции |
Таблица взаимозаменяемости зарубежная-отечественная
| Зарубежная | РФ аналог | Примечания |
|---|---|---|
| 12AX7 | 6Н2П | Очень популярный аналог для предусилителей и аудиотехники. |
| 12AT7 | 6Н4П | Используется в усилителях и радиоприемниках. |
| 12AU7 | 6Н1П | Широко применяется в радиоаппаратуре и усилителях. |
| ECC81 | 6Н2П | Универсальный триод для усилителей. |
| ECC82 | 6Н4П | Хороший аналог для низкочастотных усилителей и аудиоаппаратуры. |
| ECC83 | 6Н3П | Популярен в профессиональной аудиотехнике и радиоприемниках. |
| ECC88 | 6Ж8П | Применяется в радиосетях и телевизионных системах. |
| 6L6GC | 6П1С | Широко применяется в радиоприемниках и усилителях. |
| 6V6GT | 6П6С | Используется в радиоприемниках и усилителях звука. |
| EL34 | 6П3С | Один из самых популярных аналогов для усилителей. |
| KT88 | 6П3С | Мощная лампа для усилителей высокого класса. |
| EL84 | 6П14П | Популярен в аудиоаппаратуре и музыкальных усилителях. |
| 12AX7 | 6Н2П | Применяется в аудиоустройствах и радиоприемниках. |
| 6SN7 | 6Н8С | Используется в усилителях и в радиоприемниках. |
| 6SL7 | 6Н9С | Применяется в высокочастотных усилителях. |
| PL509 | 6П13С | Применяется в радиоприемниках и телевизорах. |
| PL520 | 6П31С | Часто используется в телевизионных усилителях. |
| 6AS7G | 6С5С | Применяется в усилителях и генераторах. |
| 6E5P | 6Ж5П | Используется в генераторных системах и усилителях. |
| EF86 | 6Ж1П | Применяется в усилителях и радиоприемниках. |
| ECL82 | 6П3С | Мощная генераторная для усилителей и аудиоустройств. |
| ECL86 | 6П14П | Широко применяется в усилителях и музыкальных аппаратах. |
| ECL80 | 6П9 | Используется в радиоприемниках и усилителях. |
| G807 | ГУ-13 | Применяется в высоковольтных усилителях и генераторах. |
| GU50 | ГУ-50 | Лампа мощности, используемая в радиотехнике и усилителях. |
| GU72 | ГУ-72 | Используется в мощных усилителях и радиопередатчиках. |
| 5R4G | 5Ц3С | Используется для стабилизации напряжения в источниках питания. |
| 5U4G | 5Ц4С | Мощный стабилитрон для усилителей и источников питания. |
| 6A3 | 6А3П | Используется в аудиоустройствах и источниках питания. |
| 6X5 | 6Ц4П | Применяется в старинных радиоприемниках и усилителях. |
| 6F6 | 6Ж9П | Лампа для усилителей и генераторов. |
| 6F5 | 6Ж52П | Комбинированная для аудиоустройств и генераторов. |
| 6E1P | 6Е1П | Индикаторные радиолампы для различных устройств. |
| 6E5C | 6Е5С | Применяется в устройствах визуализации и индикаторах. |
| 6C5 | 6П2С | Применяется в усилителях и генераторах. |
Важные замечания при замене
- Сопоставимость цоколевки. Перед заменой важно убедиться, что расположение выводов совпадает. Некоторые советские лампы имеют иную цоколевку даже при схожих характеристиках.
- Нагрузка и рабочий режим. Даже при совпадающих анодных электротоках и напряжениях, они могут по-разному вести себя под нагрузкой. Это особенно важно в звуковых усилителях.
- Тепловыделение. Некоторые аналоги могут греться сильнее. Требуется обеспечить адекватный отвод тепла, особенно в компактных корпусах.
- Качество звучания. Заменяя радиолампу в аудиотехнике, необходимо учитывать вкусовые предпочтения, так как даже при близких характеристиках тональный характер может отличаться.
- Проверка режимов. Перед заменой рекомендуется тщательно измерить режимы работы схемы, особенно если используются лампы разных стран с разной культурой допусков.
Применение и замена радиоламп
Выбор и использование радиоламп в электронных устройствах требует не только понимания их характеристик, но и знаний об особенностях конкретных применений. Эти элементы применяются в схемах усилителей, генераторов, выпрямителей, модуляторов и других узлов. При этом каждая задача предъявляет особые требования к типу лампы и её параметрам.
Как выбрать лампу под задачу
Выбор зависит от типа схемы, назначения устройства и требуемых характеристик. В усилителях звуковой частоты, например, предпочтение отдают приборам с высокой линейностью и минимальными искажениями. В генераторах важна стабильность частоты и устойчивость к температурным изменениям. В выпрямителях используют лампы с высокой допустимой мощностью анода и способностью работать в импульсных режимах.
Триоды применяются там, где требуется высокая линейность и низкий уровень шумов — это особенно важно в предусилительных каскадах. Пентоды обеспечивают более высокое усиление и лучше работают в выходных каскадах. Лучевые тетроды представляют собой усовершенствование пентодов, обеспечивая большую мощность на выходе при меньшем потреблении. Гептоды и октоды используются в преобразователях частоты, например, в супергетеродинных приёмниках.
Возможная замена радиоламп
Необходимость замены может быть вызвана как физическим износом, так и желанием улучшить характеристики устройства. Лампы подвержены деградации: уменьшается эмиссия катода, увеличиваются шумы, изменяются рабочие параметры. В усилителях это приводит к снижению выходной мощности, искажению звука, ухудшению частотной характеристики.
Замена также может потребоваться при ремонте или модернизации оборудования. Иногда приходится искать доступные аналоги вместо вышедших из производства оригинальных. Важно учитывать, что замена должна производиться с учётом всех параметров: напряжения и тока накала, анодного напряжения, цоколёвки, крутизны, коэффициента усиления.
Совместимость по параметрам
Для корректной замены следует сравнивать следующие характеристики:
- Напряжение и ток накала: отклонения недопустимы, особенно в сторону повышения. Это может привести к перегреву и выходу из строя.
- Анодное напряжение и ток: лампа-заменитель должна выдерживать тот же режим работы.
- Крутизна и усиление: если параметры сильно различаются, это изменит поведение схемы.
- Цоколёвка: нередки случаи, когда внешне подходящая имеет другую распиновку. Это может вызвать короткое замыкание или повреждение блока питания.
Советы по замене советских ламп на зарубежные и наоборот
Многие лампы, выпускавшиеся в СССР, имеют зарубежные аналоги. Например, 6П14П полностью совместима по цоколёвке и характеристикам с EL84. Однако в некоторых случаях параметры отличаются. Так, 6Н2П близка к ECC83, но имеет больший ток накала и другую распиновку. Перед заменой следует внимательно изучить оба варианта и при необходимости внести изменения в схему.
Особое внимание нужно уделять качеству. Зарубежные производства Mullard, Telefunken, Siemens, RCA и других брендов часто превосходят современные аналоги по долговечности и стабильности параметров. Тем не менее, радиолампы советского производства, особенно военного исполнения, также могут обладать высоким качеством и надёжностью.
В случае затруднений с поиском оригиналов можно использовать лампы с близкими характеристиками, адаптировав схему под их особенности. Это практикуется в радиолюбительских проектах, при восстановлении старинной техники и в ламповой аудиотехнике.
Литература
Для углубленного изучения радиоламп, их характеристик и применения в различных схемах, а также для поиска аналогов и замены, предлагается сборник специализированной литературы и справочников:
- «Радиолампы. Справочник» (Под редакцией Н.Н. Бенашвили, М.А. Сидорова). Этот справочник охватывает все основные типы радиоламп, их характеристики, схемы подключения и аналоги. Он является одним из самых популярных источников для инженеров и радиолюбителей, работающих с радиолампами в различных областях.
- «Справочник по радиолампам» (Под ред. Бенашвили Н.Н.). Содержит подробные сведения по техническим характеристикам и номиналам ламп, схемы подключения и примеры использования в различных устройствах. Справочник охватывает как советские, так и зарубежные модели, включая аналоги.
- «Радиолампы и их применение в радиотехнике» (К.К. Рыбаков). Данный справочник представляет собой полезное руководство по работе с радиолампами, их применению в различных радиотехнических устройствах. Описание характеристик, применения в схемах, а также типичные ошибки при замене и монтаже.
- «Технические характеристики и таблицы для радиоламп». Книга, содержащая подробные таблицы характеристик всех популярных моделей, включая их аналоги, рабочие параметры и предельные величины для правильной эксплуатации.
- «Таблицы аналогов радиоламп» (Автор: С.Н. Никитин). Справочник, содержащий таблицы аналогов зарубежных радиоламп с советскими и российскими моделями. Это удобный источник для быстрого поиска замен и подбора для различных устройств.
- «Мастера аудио» (Сборник статей и монографий). Сборник материалов и исследований, посвященных использованию ламп в аудиотехнике. В нем подробно рассмотрены характеристики, схемы, а также принципы работы усилителей и других устройств на радиолампах.
- «Аудиоэлектроника: Принципы и компоненты» (А.В. Самарцев). В этой книге рассмотрены все основные принципы работы аудиотехнических устройств, включая схемы усилителей. Также уделено внимание различным характеристикам радиоламп и их замене.
- «Энциклопедия радиолюбителя» (Автор: П.Г. Лемешев). Книга, которая будет полезна любителям радиотехники. В ней даны сведения о принципах работы радиоламп и их применении в различных устройствах.
- «Радиолампы. История, теоретические основы, практика» (М.П. Кочетков). В книге приводится обзор истории, их развития и применения в различных сферах, от радиоприемников до усилителей в аудиотехнике. Также рассмотрены современные подходы к их использованию и замене.
- «Радиолампы: Теория и практика» (Автор: Ю.К. Резник). Одна из самых актуальных книг, посвященных использованию радиоламп в современных устройствах.
