Катушки индуктивности

Катушка индуктивности — это один из фундаментальных элементов в электротехнике и электронике, без которого невозможно представить работу множества устройств, начиная от простых трансформаторов и заканчивая сложными радиоприемниками. Этот пассивный компонент способен запасать энергию в магнитном поле и играть ключевую роль в цепях переменного и постоянного тока, а также в колебательных системах. В данной статье подробно разберем, что это такое, как она работает, какие физические процессы в ней происходят, как её характеристики влияют на электрические цепи, и в каких практических задачах применяется. Мы также рассмотрим взаимодействие катушки с другими элементами, такими как конденсаторы, и подробно остановимся на расчетах и примерах.

Что такое катушка индуктивности

Это устройство, состоящее из провода, намотанного в виде спирали или соленоида, часто с использованием сердечника из магнитного материала, такого как феррит или железо. Основная задача — создавать магнитное поле при прохождении через неё электрического тока. Это поле, в свою очередь, может индуцировать электродвижущую силу (ЭДС), противодействующую изменению тока, что называется явлением самоиндукции. Именно это свойство делает катушку незаменимой в множестве схем.

Такие детали находят применение в самых разных областях: используются в фильтрах сигналов, трансформаторах, генераторах, индукционных нагревателях, а также в колебательных контурах радиоприемников и передатчиков. Понимание принципов работы катушки позволяет инженерам и радиолюбителям проектировать эффективные и надежные схемы, а редакция сайта Радиосхемы постарается охватить все аспекты, связанные с данным вопросом, начиная от базовых понятий и заканчивая сложными расчетами и практическими примерами.

Основные понятия и характеристики

Прежде чем углубляться в физику процессов, важно разобраться с основными терминами и характеристиками.

Индуктивность (обозначается символом \( L \)) — это физическая величина, которая характеризует способность катушки запасать энергию в магнитном поле. Единица измерения индуктивности — генри (Гн). На практике чаще встречаются меньшие единицы: миллигенри (мГн, \( 10^{-3} \) Гн) и микрогенри (мкГн, \( 10^{-6} \) Гн). Например, катушка с индуктивностью 1 Гн создаст ЭДС в 1 вольт, если ток в ней изменяется со скоростью 1 ампер в секунду.

Формула для расчета индуктивности

Индуктивность зависит от геометрических параметров и свойств окружающей среды. Для соленоида (обмотка с большим числом витков) индуктивность можно рассчитать по формуле:

\[
L = \frac{N^2 \mu A}{l}
\]

где:

• \( N \) — число витков провода;
• \( \mu \) — магнитная проницаемость материала сердечника (для воздуха \( \mu \approx \mu_0 \), где \( \mu_0 = 4\pi \times 10^{-7} \) Гн/м);
• \( A \) — площадь поперечного сечения (в \( \text{м}^2 \));
• \( l \) — длина обмотки (в метрах).

Эта формула показывает, что увеличение числа витков или использование сердечника с высокой магнитной проницаемостью (например, феррита) значительно увеличивает индуктивность.

Типы катушек

Существуют разные конструкции, которые отличаются по своему назначению и характеристикам:

• Катушки без сердечника (воздушные): используются в высокочастотных цепях, где важна минимизация потерь.
• Катушки с ферромагнитным сердечником: применяются в низкочастотных цепях, где требуется высокая индуктивность.
• Тороидальные катушки: имеют замкнутый сердечник в форме тора, что уменьшает рассеяние магнитного поля.

Обозначение и маркировка

На схемах деталь обозначается как спираль или буквой \( L \), а её номинальная индуктивность указывается рядом (например, \( L = 0.1 \, \text{Гн} \), \( L = 20 \, \text{мГн} \)). В реальных устройствах маркировка может включать буквенно-цифровой код, указывающий значение индуктивности и допустимый ток.

Физические процессы

Теперь, когда мы разобрались с основными понятиями, перейдем к анализу физических явлений, происходящих в ней.

Самоиндукция и ЭДС

Когда через неё проходит электрический ток, вокруг неё возникает магнитное поле. Если ток изменяется (увеличивается или уменьшается), магнитное поле также меняется, что, согласно закону Фарадея, вызывает появление ЭДС самоиндукции. Эта ЭДС направлена так, чтобы противодействовать изменению тока, что описывается законом Ленца.

Математически ЭДС самоиндукции выражается формулой:

\[
\varepsilon = -L \frac{dI}{dt}
\]

где:

• \( \varepsilon \) — электродвижущая сила (в вольтах);
• \( L \) — индуктивность катушки (в генри);
• \( \frac{dI}{dt} \) — скорость изменения тока (в амперах в секунду).

Это означает, что чем быстрее изменяется ток, тем большее напряжение возникает на катушке. Например, если индуктивность равна \( 1 \, \text{Гн} \), а ток изменяется со скоростью \( 2 \, \text{А/с} \), то ЭДС составит \( \varepsilon = -1 \times 2 = -2 \, \text{В} \).

Ток в катушке

При подключении её к источнику постоянного тока ток не достигает своего максимального значения мгновенно, как в резисторе, а нарастает постепенно. Это связано с тем, что ЭДС самоиндукции противодействует росту тока. В цепи с катушкой и резистором ток изменяется по экспоненциальному закону:

\[
I(t) = I_{\text{max}} \left(1 — e^{-\frac{t}{\tau}}\right)
\]

где:

• \( I_{\text{max}} = \frac{U}{R} \) — установившееся значение тока;
• \( \tau = \frac{L}{R} \) — постоянная времени цепи;
• \( t \) — время.

Когда источник отключается, ток также уменьшается не мгновенно, а постепенно, что может вызвать высокое напряжение на катушке (так называемый «выброс напряжения»). Для защиты схем от таких эффектов часто используют диоды или варисторы.

Сопротивление катушки

Она обладает двумя типами сопротивления:

1. Активное сопротивление: обусловлено сопротивлением провода, из которого сделана. Оно обычно небольшое и измеряется в омах.
2. Индуктивное сопротивление: возникает в цепях переменного тока и зависит от частоты тока. Формула для индуктивного сопротивления:

\[
X_L = 2 \pi f L
\]

где \( f \) — частота тока (в герцах), \( L \) — индуктивность (в генри). Чем выше частота, тем больше индуктивное сопротивление, что делает дроссели полезными для фильтрации высокочастотных сигналов.

Магнитное поле и энергия

Одним из ключевых свойств контура является способность создавать магнитное поле и запасать в нём энергию.

Магнитное поле контура

При прохождении тока через обмотку вокруг неё формируется магнитное поле. Для длинного соленоида магнитная индукция внутри катушки определяется формулой:

\[
B = \mu_0 \mu_r \frac{N I}{l}
\]

где:

• \( B \) — магнитная индукция (в теслах);
• \( \mu_0 \) — магнитная постоянная (\( 4\pi \times 10^{-7} \, \text{Гн/м} \));
• \( \mu_r \) — относительная магнитная проницаемость сердечника;
• \( N \) — число витков;
• \( I \) — сила тока (в амперах);
• \( l \) — длина катушки (в метрах).

Магнитное поле обмотки пропорционально току и числу витков, а использование сердечника с высокой проницаемостью (например, феррита) значительно усиливает поле.

Энергия магнитного поля

Она способна запасать энергию в магнитном поле. Энергия рассчитывается по формуле:

\[
W = \frac{1}{2} L I^2
\]

где:

• \( W \) — энергия (в джоулях);
• \( L \) — индуктивность (в генри);
• \( I \) — сила тока (в амперах).

Пример: Если дроссель имеет индуктивность \( L = 0.2 \, \text{Гн} \), а ток через него равен \( I = 3 \, \text{А} \), то энергия магнитного поля составит:

\[
W = \frac{1}{2} \times 0.2 \times 3^2 = \frac{1}{2} \times 0.2 \times 9 = 0.9 \, \text{Дж}
\]

Эта энергия может быть высвобождена при отключении тока, что важно учитывать при проектировании схем во избежание повреждений.

Работа в электрических цепях

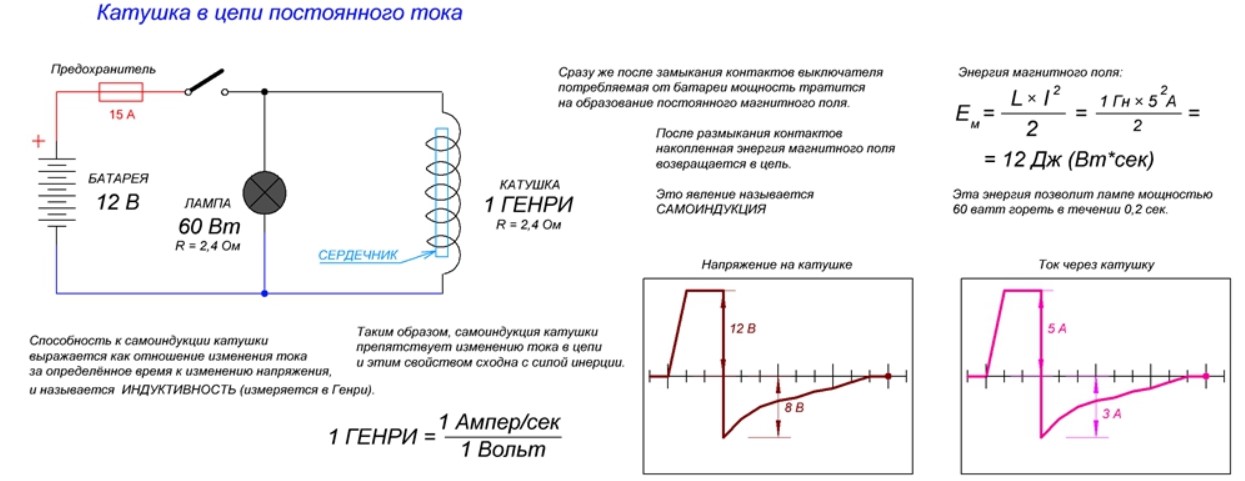

Поведение в цепях постоянного тока

Тут она ведёт себя как элемент с «инерцией». При включении источника ток нарастает постепенно, а при выключении — спадает медленно. Постоянная времени цепи \( \tau = \frac{L}{R} \) определяет скорость этих процессов.

Пример: Если дроссель с \( L = 1 \, \text{Гн} \) подключен к резистору \( R = 100 \, \text{Ом} \), то \( \tau = \frac{1}{100} = 0.01 \, \text{с} \). Это значит, что ток достигнет примерно 63% своего максимального значения через 0.01 секунды после включения.

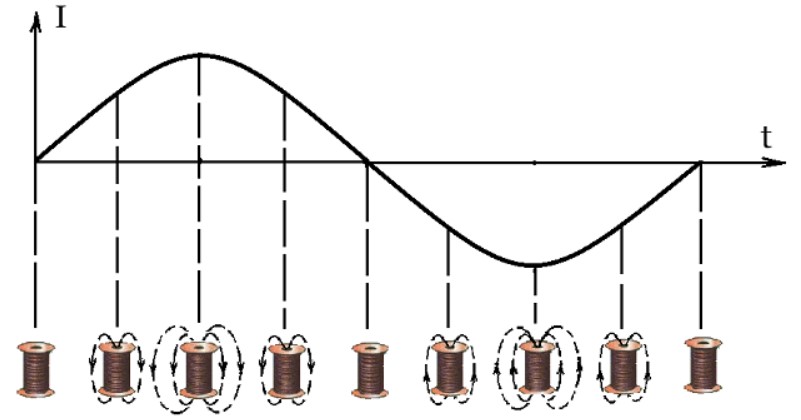

Поведение в цепях переменного тока

Создаёт индуктивное сопротивление \( X_L = 2 \pi f L \), которое зависит от частоты. Это сопротивление вызывает фазовый сдвиг между током и напряжением: ток отстаёт от напряжения на \( \frac{\pi}{2} \) радиан (90 градусов).

Пример: Для дросселя с \( L = 0.1 \, \text{Гн} \) при частоте \( f = 50 \, \text{Гц} \) индуктивное сопротивление будет:

\[
X_L = 2 \pi \times 50 \times 0.1 \approx 31.4 \, \text{Ом}
\]

Это сопротивление ограничивает ток в цепи и может использоваться для фильтрации сигналов.

Последовательное и параллельное соединение

При последовательном соединении индуктивности складываются:

\[
L_{\text{общ}} = L_1 + L_2 + \ldots + L_n
\]

При параллельном соединении эквивалентная индуктивность рассчитывается по формуле:

\[
\frac{1}{L_{\text{общ}}} = \frac{1}{L_1} + \frac{1}{L_2} + \ldots + \frac{1}{L_n}
\]

Эти правила позволяют комбинировать дроссели для получения нужных характеристик.

Катушка и колебательный контур

Одной из самых интересных и важных областей применения индуктивности является её использование в колебательных контурах. Колебательный контур — это электрическая цепь, способная генерировать или поддерживать электромагнитные колебания определённой частоты. Основные элементы такого контура — катушка и конденсатор. Давайте разберёмся, как они взаимодействуют и какие процессы происходят в таких схемах.

Колебательный контур состоит из катушки \( L \) и конденсатора \( C \), соединённых последовательно или параллельно. В идеализированном случае, когда потери энергии отсутствуют, такой контур способен поддерживать гармонические колебания за счёт обмена энергией между электрическим полем конденсатора и магнитным полем обмотки.

В последовательном контуре ток одинаков для обоих элементов, а в параллельном — напряжение на них одинаково. Наиболее распространённый тип — параллельный колебательный контур, который используется в радиоприёмниках для настройки на определённую частоту.

Индуктивность обмотки в колебательном контуре

Индуктивность играет ключевую роль в определении частоты колебаний контура. Частота собственных колебаний (резонансная частота) определяется формулой Томсона:

\[
f = \frac{1}{2 \pi \sqrt{L C}}
\]

где:

• \( f \) — резонансная частота (в герцах);
• \( L \) — индуктивность катушки (в генри);
• \( C \) — ёмкость конденсатора (в фарадах).

Период колебаний связан с частотой через простое соотношение:

\[
T = \frac{1}{f} = 2 \pi \sqrt{L C}
\]

где \( T \) — период колебаний (в секундах).

Пример: Рассчитаем частоту и период колебаний для контура с \( L = 2 \, \text{Гн} \) и \( C = 1 \, \text{мкФ} \) (то есть \( 1 \times 10^{-6} \, \text{Ф} \)).

Сначала найдём частоту:

\[
f = \frac{1}{2 \pi \sqrt{2 \times 1 \times 10^{-6}}} = \frac{1}{2 \pi \sqrt{2 \times 10^{-6}}}
\]
\[
\approx \frac{1}{2 \pi \times 1.414 \times 10^{-3}} \approx 112.5 \, \text{Гц}
\]

Теперь период:

\[
T = \frac{1}{f} \approx \frac{1}{112.5} \approx 0.0089 \, \text{с} = 8.9 \, \text{мс}
\]

Таким образом, контур будет колебаться с частотой около 112.5 Гц, а каждое колебание займёт примерно 8.9 миллисекунд.

Энергия в колебательном контуре

В идеальном колебательном контуре энергия периодически переходит из электрической формы (в конденсаторе) в магнитную (в обмотке) и обратно. Максимальная энергия электрического поля в конденсаторе:

\[
W_C = \frac{1}{2} C U^2
\]

где \( U \) — напряжение на конденсаторе. Максимальная энергия магнитного поля в катушке:

\[
W_L = \frac{1}{2} L I^2
\]

где \( I \) — ток через катушку. В любой момент времени полная энергия системы остаётся постоянной (в идеальном случае):

\[
W_{\text{полн}} = W_C + W_L
\]

В реальных контурах часть энергии теряется из-за активного сопротивления проводов и других диссипативных процессов, что приводит к затуханию колебаний.

Связь индуктивности с конденсатором

В колебательном контуре катушка и конденсатор работают как взаимодополняющие элементы. Когда конденсатор заряжен, он начинает разряжаться через катушку, создавая ток, который, в свою очередь, генерирует магнитное поле в катушке. После полного разряда конденсатора ток достигает максимума, а энергия полностью переходит в магнитное поле обмотки. Затем ток уменьшается, магнитное поле начинает спадать, создавая ЭДС, которая снова заряжает конденсатор, но уже в противоположной полярности. Этот цикл повторяется, создавая гармонические колебания.

Связь между ёмкостью и индуктивностью

Ёмкость конденсатора и индуктивность определяют резонансные характеристики контура. Увеличение индуктивности \( L \) или ёмкости \( C \) приводит к уменьшению резонансной частоты, что можно использовать для настройки контура на нужную частоту. Например, в радиоприёмниках переменный конденсатор часто используется для изменения \( C \), чтобы подстроиться под частоту радиостанции.

Пример: Допустим, нам нужно настроить контур на частоту \( f = 1 \, \text{МГц} \) (1 миллион герц), а у нас есть катушка с индуктивностью \( L = 0.1 \, \text{мГн} \) (то есть \( 0.1 \times 10^{-3} \, \text{Гн} \)). Рассчитаем необходимую ёмкость конденсатора:

Подставим значения:

\[
LC = \left(\frac{1}{2 \pi \times 1 \times 10^6}\right)^2
\]
\[
\approx \left(\frac{1}{6.28 \times 10^6}\right)^2 \approx (1.59 \times 10^{-7})^2 \approx 2.53 \times 10^{-14}
\]

Теперь найдём \( C \):

\[
C = \frac{2.53 \times 10^{-14}}{0.1 \times 10^{-3}} \approx 2.53 \times 10^{-10} \, \text{Ф} = 253 \, \text{пФ}
\]

Таким образом, для настройки на частоту 1 МГц потребуется конденсатор с ёмкостью около 253 пикофарад.

Практическое применение

Сочетание обмотки и конденсатора широко используется в электронике:

• Радиоприёмники: для избирательной настройки на частоту радиосигнала.
• Фильтры: для выделения или подавления определённых частотных диапазонов.
• Генераторы: для создания синусоидальных сигналов фиксированной частоты.

Практические примеры и расчеты

Чтобы закрепить теорию, рассмотрим несколько примеров расчётов, которые помогут лучше понять работу этих деталей.

Расчёт индуктивности

Предположим, у нас есть катушка с числом витков \( N = 100 \), длиной \( l = 0.05 \, \text{м} \), площадью поперечного сечения \( A = 0.0001 \, \text{м}^2 \), и она намотана на воздушный сердечник (\( \mu = \mu_0 = 4 \pi \times 10^{-7} \, \text{Гн/м} \)). Рассчитаем её индуктивность:

\[
L = \frac{N^2 \mu A}{l} = \frac{100^2 \times 4 \pi \times 10^{-7} \times 0.0001}{0.05}
\]

Выполним вычисления:

\[
L = \frac{10000 \times 4 \pi \times 10^{-7} \times 0.0001}{0.05} = \frac{10000 \times 1.257 \times 10^{-11}}{0.05}
\]
\[
\approx \frac{1.257 \times 10^{-7}}{0.05} \approx 2.514 \times 10^{-6} \, \text{Гн} = 2.514 \, \text{мкГн}
\]

Таким образом, индуктивность составляет примерно 2.514 микрогенри.

Определение тока в контуре

Допустим, дроссель с индуктивностью \( L = 0.1 \, \text{Гн} \) подключен к источнику постоянного напряжения \( U = 12 \, \text{В} \) через резистор \( R = 100 \, \text{Ом} \). Найдём установившийся ток и постоянную времени цепи.

Установившийся ток:

\[
I_{\text{max}} = \frac{U}{R} = \frac{12}{100} = 0.12 \, \text{А}
\]

Постоянная времени:

\[
\tau = \frac{L}{R} = \frac{0.1}{100} = 0.001 \, \text{с} = 1 \, \text{мс}
\]

То есть ток достигнет примерно 63% от \( I_{\text{max}} \) (то есть около 0.076 А) через 1 миллисекунду после включения.

Расчёт энергии магнитного поля

Для индуктивностью \( L = 0.1 \, \text{Гн} \) и током \( I = 5 \, \text{А} \) рассчитаем энергию магнитного поля:

\[
W = \frac{1}{2} L I^2 = \frac{1}{2} \times 0.1 \times 5^2 =
\]
\[
\frac{1}{2} \times 0.1 \times 25 = 1.25 \, \text{Дж}
\]

Энергия в 1.25 джоуля может быть преобразована в электрическую при отключении тока, что важно учитывать при проектировании схем.

Дополнительные примеры расчётов

Чтобы ещё глубже разобраться в работе, рассмотрим несколько дополнительных примеров практических расчётов, которые помогут понять, как применять теоретические знания на практике.

Расчёт частоты колебаний второго контура

Допустим, у нас есть колебательный контур с индуктивностью \( L = 0.5 \, \text{мГн} \) (то есть \( 0.5 \times 10^{-3} \, \text{Гн} \)) и конденсатором ёмкостью \( C = 100 \, \text{пФ} \) (то есть \( 100 \times 10^{-12} \, \text{Ф} \)). Найдём резонансную частоту контура:

\[
f = \frac{1}{2 \pi \sqrt{L C}}
\]

Подставим значения:

\[
L C = 0.5 \times 10^{-3} \times 100 \times 10^{-12} = 5 \times 10^{-14}
\]

\[
\sqrt{L C} = \sqrt{5 \times 10^{-14}} \approx 7.07 \times 10^{-7}
\]

\[
f = \frac{1}{2 \pi \times 7.07 \times 10^{-7}} \approx \frac{1}{4.44 \times 10^{-6}} \approx 225 \, \text{кГц}
\]

То есть резонансная частота составляет около 225 кГц, что соответствует диапазону средних частот, используемых в радиосвязи.

Расчёт индуктивного сопротивления

Дроссель с индуктивностью \( L = 10 \, \text{мГн} \) (то есть \( 10 \times 10^{-3} \, \text{Гн} \)) подключен к источнику переменного тока с частотой \( f = 1 \, \text{кГц} \) (1000 Гц). Рассчитаем индуктивное сопротивление:

\[
X_L = 2 \pi f L = 2 \pi \times 1000 \times 10 \times 10^{-3}
\]
\[
= 2 \pi \times 10 \approx 62.8 \, \text{Ом}
\]

Это сопротивление будет ограничивать ток в цепи. Например, если напряжение источника \( U = 220 \, \text{В} \), то амплитуда тока составит:

\[
I = \frac{U}{X_L} = \frac{220}{62.8} \approx 3.5 \, \text{А}
\]

Энергия магнитного поля в катушке с большим током

Рассчитаем энергию магнитного поля у индуктивности \( L = 20 \, \text{Гн} \) при токе \( I = 10 \, \text{А} \):

\[
W = \frac{1}{2} L I^2 = \frac{1}{2} \times 20 \times 10^2
\]
\[
= \frac{1}{2} \times 20 \times 100 = 1000 \, \text{Дж}
\]

Энергия в 1000 джоулей — это значительное значение, и при резком отключении тока такая катушка может создать высокое напряжение, что требует использования защитных элементов в схеме.

Онлайн калькулятор

Особенности использования и проблемы

Ошибки в расчетах

Иногда катушка может показать индуктивность, близкую к нулю, что может быть связано с:

• Ошибкой в измерении или расчёте.
• Коротким замыканием в обмотке.
• Неправильным выбором сердечника.

Нежелательные эффекты

• Паразитная ёмкость: между витками возникает ёмкость, которая влияет на высокочастотные характеристики.
• Потери на вихревые токи: в сердечнике возникают дополнительные потери энергии.
• Нагрев: при больших токах провод может нагреваться из-за активного сопротивления.

Советы по выбору

• Для высокочастотных цепей выбирайте катушки с малой паразитной ёмкостью.
• Для низкочастотных приложений подходят с ферромагнитным сердечником.
• Учитывайте максимальный ток: превышение допустимого значения может привести к перегреву или пробою.

Безопасность

Работа с обмотками при высоких токах и напряжениях требует осторожности:

• Используйте защитные элементы (диоды, варисторы) для подавления выбросов напряжения.
• Избегайте резких отключений тока, чтобы не вызвать искрение.
• Применяйте изоляцию при работе с высокими напряжениями.

Применение на практике

Они находят применение в самых разных областях техники и технологий. Их уникальные свойства — способность запасать энергию в магнитном поле, противодействовать резким изменениям тока и взаимодействовать с другими элементами цепи — делают их незаменимыми в электронике, энергетике и промышленности. Давайте рассмотрим основные сферы использования и разберём, как они работают в этих устройствах.

Использование в электронике

Они являются ключевыми компонентами во многих электронных устройствах. Вот несколько примеров их применения:

• Трансформаторы: В трансформаторах используются две или более катушки, связанные через общий магнитный сердечник. При изменении тока в одной (первичной) создаётся переменное магнитное поле, которое индуцирует ток во вторичной. Это позволяет передавать энергию и изменять напряжение. Например, бытовые адаптеры для зарядки устройств часто содержат трансформаторы с обмотками.
• Фильтры: Применяются в фильтрах для подавления высокочастотных помех или выделения сигналов определённой частоты. В цепях питания они могут использоваться как дроссели, сглаживающие пульсации тока. Например, в блоках питания компьютеров катушки индуктивности работают совместно с конденсаторами для стабилизации напряжения.
• Индукционные нагреватели: В промышленности применяются для нагрева металлических деталей за счёт вихревых токов, вызванных высокочастотным магнитным полем. Это используется, например, в металлургии для закалки или плавки металлов.

Колебательные контуры в радиотехнике

Одна из самых известных областей применения — это радиотехника, где они используются в колебательных контурах для настройки на определённые частоты:

• Радиоприёмники: В радиоприёмниках индуктивность вместе с конденсатором образует резонансный контур, который позволяет выделить сигнал определённой частоты из множества принимаемых сигналов. Например, в старых AM-радиоприёмниках переменный конденсатор вращался для изменения ёмкости, тем самым настраивая контур на нужную радиостанцию.
• Передатчики: В передатчиках используются для генерации высокочастотных сигналов. Колебательный контур задаёт частоту несущей волны, на которой передаётся информация.
• Антенны: Часто включаются в цепи антенн для согласования сопротивления и повышения эффективности передачи или приёма сигнала.

Электромагнитные устройства

Эти элементы лежат в основе работы множества электромагнитных устройств:

• Реле: В электромеханических реле создаёт магнитное поле, которое притягивает металлический якорь, замыкающий или размыкающий контакты. Это используется в автоматике для управления цепями.
• Электромагниты: В подъёмных кранах, магнитных замках и других устройствах, создают мощное магнитное поле для притяжения металлических объектов. Например, в промышленности электромагниты используются для перемещения тяжёлых стальных плит.
• Датчики: Индуктивные датчики, основанные на изменении индуктивности катушки при приближении металлических объектов, применяются в автоматизации для обнаружения деталей на конвейере.

Современные технологии

В последние десятилетия индуктивности начали активно использоваться в новых технологиях, которые становятся всё более распространёнными:

• Беспроводная зарядка: В системах беспроводной зарядки (например, для смартфонов) они используются для передачи энергии через магнитное поле. Передатчик (в зарядной станции) создаёт переменное поле, которое индуцирует ток в катушке приёмника (в устройстве). Это основано на принципе электромагнитной индукции.
• Электромобили: В электромобилях используются в двигателях, инверторах и системах рекуперации энергии. Например, в тяговых двигателях катушки создают вращающееся магнитное поле для привода ротора.
• Медтехника: В аппаратах МРТ (магнитно-резонансной томографии) применяются для создания мощных магнитных полей и приёма слабых сигналов от тканей пациента.

Особенности проектирования

Влияние сердечника на индуктивность

Использование сердечника из ферромагнитного материала значительно увеличивает индуктивность за счёт высокой магнитной проницаемости \( \mu_r \). Однако ферромагнитные сердечники имеют ограничения по частоте: на высоких частотах возрастают потери на вихревые токи и гистерезис. Поэтому в высокочастотных цепях чаще применяются обмотки с воздушным сердечником или сердечниками из специальных материалов, таких как ферриты с низкими потерями.

Температурные эффекты

При длительной работе дросселя, особенно при больших токах, могут нагреваться из-за активного сопротивления провода. Это может привести к изменению параметров (например, увеличению сопротивления) или даже к повреждению изоляции. Для предотвращения перегрева важно правильно выбирать сечение провода и предусматривать охлаждение.

Влияние паразитных эффектов

На высоких частотах паразитная ёмкость между витками начинает играть заметную роль, превращая катушку в резонансный контур с собственной частотой. Это может быть нежелательным эффектом, если она используется в фильтрах или других цепях, где требуется стабильность характеристик. Для минимизации паразитной ёмкости применяют специальные способы намотки (например, «соты») или увеличивают расстояние между витками.

Видео работы элемента

Значение в физике и технике

Это универсальный элемент, который играет ключевую роль в самых разных областях науки и техники. Её способность запасать энергию в магнитном поле, противодействовать резким изменениям тока и участвовать в колебательных процессах делает её незаменимой в электронике, радиотехнике, энергетике и промышленности. Понимание физических принципов работы катушки, её характеристик и особенностей применения позволяет инженерам создавать сложные и надёжные устройства.

В общем мы рассмотрели основные аспекты работы этих деталей: от базовых понятий и формул до практических примеров расчётов и применения в реальных устройствах. Изучили, как катушки взаимодействуют с конденсаторами в колебательных контурах, как рассчитывать их параметры, и какие проблемы могут возникать при их использовании. Уверены, этот материал помог вам глубже понять устройство и возможности данных элементов.

Литература

• Теория и расчёты катушек — онлайн книга PDF
