Связь тока и индуктивности

Катушка индуктивности — это пассивный элемент электрической цепи, который играет важнейшую роль в электронике, радиотехнике и энергетике. Её основное свойство заключается в способности запасать энергию в магнитном поле, создаваемом электрическим током, и противодействовать изменениям этого тока. Индуктивность связана с такими понятиями, как сила тока, магнитный поток, энергия магнитного поля, а её поведение в цепях переменного и постоянного тока определяет работу множества устройств — от простых дросселей до сложных резонансных контуров.

Сейчас мы просто и доходчиво разберём, как ток взаимодействует с индуктивностью, как изменяется в цепи, как связан с энергией, и как ведёт себя в различных условиях. И прежде чем углубляться в расчёты, определим ключевые термины.

Что такое индуктивность

Это физическая величина, характеризующая способность катушки запасать энергию в магнитном поле. Единица измерения — генри (\( \text{Гн} \)). Один генри означает, что при изменении тока на 1 ампер в секунду в катушке возникает электродвижущая сила (ЭДС) самоиндукции в 1 вольт. В реальных устройствах чаще встречаются миллигенри (\( \text{мГн} \), \( 10^{-3} \, \text{Гн} \)) и микрогенри (\( \text{мкГн} \), \( 10^{-6} \, \text{Гн} \)).

Индуктивность катушки зависит от её конструкции и материалов. Для длинного соленоида индуктивность рассчитывается как:

\( L \) = \( N^2 \times \mu \times A / l \),

где:

• \( N \) — число витков,
• \( \mu = \mu_0 \times \mu_r \) — магнитная проницаемость сердечника (\( \mu_0 = 4 \pi \times 10^{-7} \, \text{Гн/м} \), \( \mu_r \) — относительная проницаемость материала),
• \( A \) — площадь поперечного сечения сердечника в квадратных метрах,
• \( l \) — длина катушки в метрах.

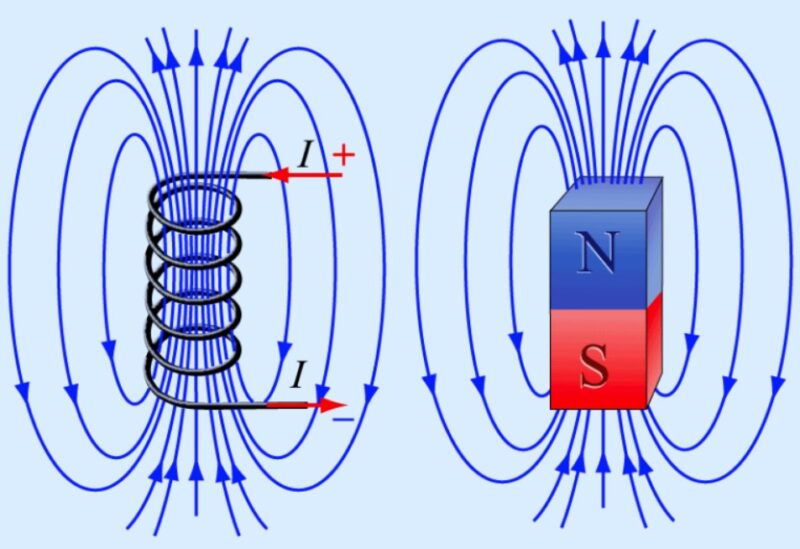

Электрический ток в катушке

Когда через катушку проходит электрический ток, вокруг неё создаётся магнитное поле. Если он изменяется, это поле также меняется, что вызывает ЭДС самоиндукции, противодействующую изменению тока. Данное явление описывается законом Фарадея и законом Ленца. Формула для ЭДС самоиндукции:

ЭДС \( \varepsilon \) = — \( L \times (\text{изменение тока} \, I / \text{изменение времени} \, t) \),

где \( \varepsilon \) в вольтах, \( L \) в генри, а изменение тока в амперах в секунду.

Поведение в цепи постоянного тока

В цепи постоянки (AC) она ведёт себя как элемент с «инерцией» для тока. При включении источника ток не достигает максимального значения мгновенно, а нарастает постепенно. Это связано с тем, что ЭДС самоиндукции противодействует росту тока.

Формула изменения тока

В цепи с катушкой \( L \), резистором \( R \) и источником напряжения \( U \) ток изменяется по экспоненциальному закону:

\( I(t) \) = \( (U / R) \times (1 — e^{-t \times R / L}) \),

где:

• \( I(t) \) — ток в момент времени \( t \),
• \( U \) — напряжение источника,
• \( R \) — сопротивление цепи,
• \( t \) — время,
• \( e \approx 2.718 \) — основание натуральных логарифмов,
• \( \tau = L / R \) — постоянная времени цепи.

Пример расчёта

Допустим, у нас есть катушка с индуктивностью \( L = 2 \, \text{Гн} \), резистор \( R = 100 \, \text{Ом} \), и источник напряжения \( U = 10 \, \text{В} \).

Постоянная времени \( \tau \):

\( \tau = L / R = 2 / 100 = 0.02 \, \text{с} \).

Установившийся ток (при \( t \to \infty \)):

\( I_{\text{макс}} = U / R = 10 / 100 = 0.1 \, \text{А} \).

Ток через \( t = 0.02 \, \text{с} \):

\( I(0.02) = (U / R) \times (1 — e^{-t / \tau}) \),

\( t / \tau = 0.02 / 0.02 = 1 \),

\( e^{-1} \approx 0.3679 \),

\( 1 — e^{-1} \approx 1 — 0.3679 = 0.6321 \),

\( I(0.02) = 0.1 \times 0.6321 \approx 0.0632 \, \text{А} \).

То есть через 0.02 секунды ток достигнет примерно 63% от максимального значения, что соответствует одной постоянной времени.

Поведение в цепи переменного тока

В схеме (DC) она создаёт индуктивное сопротивление, которое зависит от частоты тока и самой индуктивности.

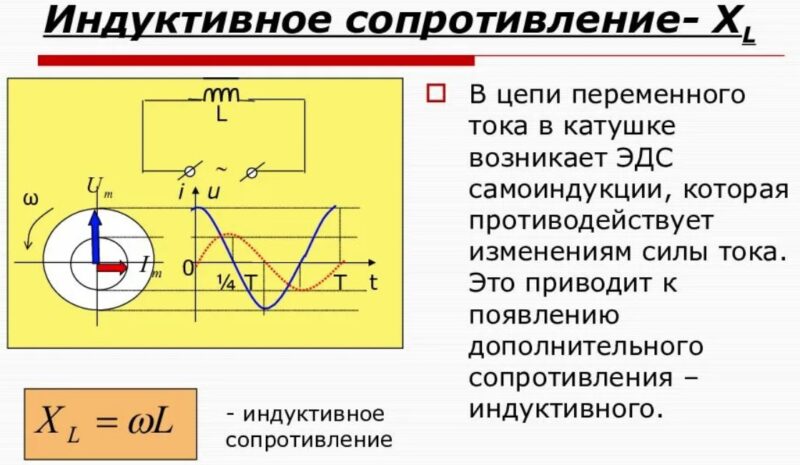

Индуктивное сопротивление

Это сопротивление \( X_L \) рассчитывается как:

\( X_L = 2 \pi \times f \times L \),

где:

• \( X_L \) — индуктивное сопротивление в омах,
• \( f \) — частота переменного тока в герцах,
• \( L \) — индуктивность в генри.

Кроме того, в цепи переменки ток отстаёт от напряжения по фазе на угол \( \pi/2 \) (90 градусов).

Пример расчёта

Рассчитаем индуктивное сопротивление для катушки с \( L = 0.1 \, \text{Гн} \), при частоте \( f = 50 \, \text{Гц} \):

\( X_L = 2 \pi \times f \times L \),

\( 2 \pi \times f = 2 \times 3.1416 \times 50 \approx 314.16 \),

\( X_L = 314.16 \times 0.1 \approx 31.42 \, \text{Ом} \).

Если напряжение в цепи \( U = 220 \, \text{В} \) (амплитудное), то амплитуда тока:

\( I = U / X_L = 220 / 31.42 \approx 7 \, \text{А} \).

Эффективное значение тока:

\( I_{\text{эфф}} = I / \sqrt{2} \approx 7 / 1.414 \approx 4.95 \, \text{А} \).

Энергия магнитного поля катушки

Катушка индуктивности запасает энергию в магнитном поле, создаваемом током. Эта энергия связана с силой тока и индуктивностью.

Формула энергии

Энергия магнитного поля:

Энергия \( W \) равна \( (1/2) \times L \times I^2 \),

где:

• \( W \) — энергия в джоулях,
• \( L \) — индуктивность в генри,
• \( I \) — сила тока в амперах.

Пример расчёта

Рассчитаем энергию магнитного поля для катушки с \( L = 5 \, \text{мГн} = 5 \times 10^{-3} \, \text{Гн} \), при токе \( I = 3 \, \text{А} \):

\( I^2 = 3^2 = 9 \),

\( W = (1/2) \times L \times I^2 \),

\( (1/2) \times L = (1/2) \times (5 \times 10^{-3}) = 2.5 \times 10^{-3} \),

\( W = (2.5 \times 10^{-3}) \times 9 = 0.0225 \, \text{Дж} = 22.5 \, \text{мДж} \).

Эта энергия может быть высвобождена при отключении тока, что важно учитывать при проектировании цепей.

Сила тока в катушке индуктивности

Она зависит от параметров цепи, напряжения и индуктивности. В цепи DC сила тока определяется сопротивлением и напряжением после переходного процесса, а в цепи переменки — индуктивным сопротивлением.

Пример расчёта

Рассчитаем силу тока в цепи DC с катушкой \( L = 2 \, \text{Гн} \), резистором \( R = 50 \, \text{Ом} \), и напряжением \( U = 10 \, \text{В} \).

Установившийся ток:

\( I_{\text{макс}} = U / R = 10 / 50 = 0.2 \, \text{А} \).

Постоянная времени:

\( \tau = L / R = 2 / 50 = 0.04 \, \text{с} \).

Через \( t = 0.04 \, \text{с} \):

\( I(0.04) = (U / R) \times (1 — e^{-t / \tau}) \),

\( t / \tau = 0.04 / 0.04 = 1 \),

\( e^{-1} \approx 0.3679 \),

\( 1 — e^{-1} \approx 0.6321 \),

\( I(0.04) = 0.2 \times 0.6321 \approx 0.1264 \, \text{А} \).

Переменный ток и индуктивность

В таких цепях она ведёт себя иначе, чем в цепях постоянного, из-за зависимости её сопротивления от частоты. Это свойство делает катушки важными элементами в фильтрах, резонансных контурах и источниках питания.

Индуктивное сопротивление и частота

В цепи AC оно зависит от частоты \( f \) и индуктивности \( L \). Формула для индуктивного сопротивления:

\( X_L \) = \( 2 \pi \times f \times L \),

где \( X_L \) измеряется в омах, \( f \) — в герцах, а \( L \) — в генри.

Это сопротивление не связано с потерями энергии, как активное сопротивление резистора, а определяет фазовый сдвиг между током и напряжением. В цепи с чистой индуктивностью ток отстаёт от напряжения на угол \( \pi/2 \) (90 градусов), что означает, что максимум тока достигается позже максимума напряжения.

Пример расчёта в цепи переменного тока

Рассмотрим катушку с \( L = 0.1 \, \text{Гн} \), подключённую к источнику переменного напряжения с частотой \( f = 1 \, \text{кГц} \) (1000 Гц) и эффективным напряжением \( U_{\text{эфф}} = 220 \, \text{В} \). Рассчитаем ток через катушку.

Сначала определим индуктивное сопротивление \( X_L \):

\( X_L = 2 \pi \times f \times L \),

\( 2 \pi \times f = 2 \times 3.1416 \times 1000 \approx 6283.2 \),

\( X_L = 6283.2 \times 0.1 \approx 628.32 \, \text{Ом} \).

Эффективное значение тока:

\( I_{\text{эфф}} = U_{\text{эфф}} / X_L \),

\( I_{\text{эфф}} = 220 / 628.32 \approx 0.35 \, \text{А} \).

Амплитудное значение:

\( I_{\text{макс}} = I_{\text{эфф}} \times \sqrt{2} \approx 0.35 \times 1.414 \approx 0.495 \, \text{А} \).

Итак, эффективный ток через катушку составляет около 0.35 А, а амплитудный — около 0.495 А. Этот пример демонстрирует, как частота влияет на сопротивление катушки: чем выше частота, тем больше сопротивление, и тем меньше ток при том же напряжении.

Зависимость тока от частоты

Рассмотрим зависимость при фиксированных \( L \) и \( U \). Для катушки из предыдущего примера (\( L = 0.1 \, \text{Гн} \), \( U_{\text{эфф}} = 220 \, \text{В} \)) рассчитаем ток при разных частотах и опишем зависимость.

Катушка в цепи переменного тока

В реальных цепях катушка имеет не только индуктивность, но и активное сопротивление провода \( R \). Полное сопротивление цепи рассчитывается как:

Полное сопротивление \( Z \) равно квадратному корню из \( R^2 + X_L^2 \).

Ток в такой цепи:

\( I_{\text{эфф}} = U_{\text{эфф}} / Z \),

а фазовый сдвиг \( \phi \) между током и напряжением определяется как:

\( \tan \phi = X_L / R \).

Пример расчёта: Для катушки с \( L = 0.1 \, \text{Гн} \), \( R = 10 \, \text{Ом} \), \( f = 50 \, \text{Гц} \), \( U_{\text{эфф}} = 220 \, \text{В} \):

\( X_L = 2 \pi \times 50 \times 0.1 \approx 31.42 \, \text{Ом} \),

\( Z = \sqrt{R^2 + X_L^2} = \sqrt{10^2 + 31.42^2} \approx 32.97 \, \text{Ом} \),

\( I_{\text{эфф}} = 220 / 32.97 \approx 6.67 \, \text{А} \),

\( \tan \phi = 31.42 / 10 \approx 3.142 \),

\( \phi \approx \arctan(3.142) \approx 72^\circ \).

Итак, ток составляет около 6.67 А, а фазовый сдвиг — около 72 градусов, что показывает значительное влияние индуктивности на поведение цепи.

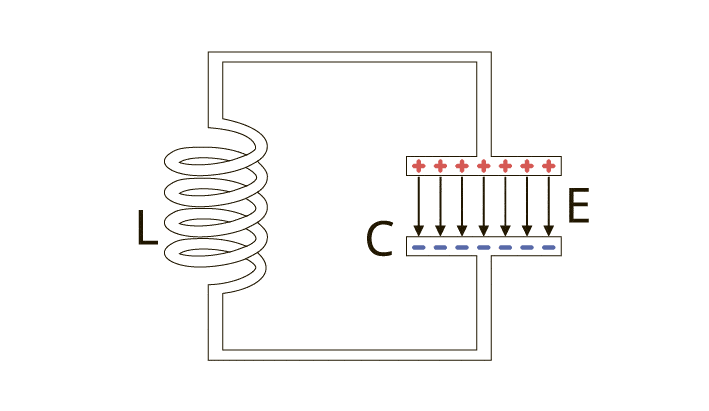

Индуктивность и конденсатор

Рассмотрим пример резонансного контура, где катушка \( L \) и конденсатор \( C \) соединены последовательно или параллельно. Такие схемы часто используются в радиотехнике и фильтрах.

Резонанс в LC-контуре

В последовательном LC-контуре резонансная частота определяется формулой Томсона:

Частота \( f \) равна 1, делённому на \( 2 \pi \), умноженному на квадратный корень из произведения \( L \) и \( C \),

где \( f \) — резонансная частота в герцах, \( L \) — индуктивность в генри, \( C \) — ёмкость в фарадах.

На резонансной частоте индуктивное сопротивление \( X_L = 2 \pi f L \) равно ёмкостному \( X_C = 1 / (2 \pi f C) \), и полное сопротивление цепи минимально (равно только активному сопротивлению \( R \)). Это приводит к максимуму тока в цепи.

Пример расчёта резонансной частоты

Рассчитаем это для последовательного LC-контура с \( L = 0.1 \, \text{мГн} = 0.1 \times 10^{-3} \, \text{Гн} \), \( C = 100 \, \text{пФ} = 100 \times 10^{-12} \, \text{Ф} \).

\( L \times C = (0.1 \times 10^{-3}) \times (100 \times 10^{-12}) = 1 \times 10^{-14} \),

Квадратный корень из \( L \times C \):

\( \sqrt{L \times C} = \sqrt{1 \times 10^{-14}} = 10^{-7} \),

\( 2 \pi \times \sqrt{L \times C} = 6.2832 \times 10^{-7} \),

\( f = 1 / (6.2832 \times 10^{-7}) \approx 1.591 \times 10^6 \, \text{Гц} = 1.591 \, \text{МГц} \).

Итак, резонансная частота составляет около 1.591 МГц, что соответствует диапазону частот, используемых в радиосвязи.

Поведение тока при резонансе

На резонансной частоте ток в последовательной цепи достигает максимума, так как полное сопротивление минимально. Если активное сопротивление \( R = 5 \, \text{Ом} \), а напряжение \( U_{\text{эфф}} = 10 \, \text{В} \):

\( I_{\text{макс}} = U_{\text{эфф}} / R = 10 / 5 = 2 \, \text{А} \).

Вне резонанса ток будет меньше из-за дополнительного сопротивления \( X_L \) и \( X_C \), которые не компенсируют друг друга.

Зависимость тока от времени и индуктивности

Рассмотрим эту зависимость подробнее для цепи постоянного тока и переменного тока.

Для цепи постоянного тока

Как было показано ранее, при включении источника DC ток нарастает экспоненциально:

\( I(t) = (U / R) \times (1 — e^{-t \times R / L}) \).

Для катушки с \( L = 1 \, \text{Гн} \), \( R = 100 \, \text{Ом} \), \( U = 10 \, \text{В} \):

\( \tau = L / R = 1 / 100 = 0.01 \, \text{с} \),

\( I_{\text{макс}} = U / R = 10 / 100 = 0.1 \, \text{А} \).

Рассчитаем ток в разные моменты времени:

• \( t = 0.01 \, \text{с} \): \( I(0.01) = 0.1 \times (1 — e^{-0.01/0.01}) = 0.0632 \, \text{А} \),
• \( t = 0.02 \, \text{с} \): \( I(0.02) = 0.1 \times (1 — e^{-0.02/0.01}) = 0.0865 \, \text{А} \),
• \( t = 0.05 \, \text{с} \): \( I(0.05) = 0.1 \times (1 — e^{-0.05/0.01}) = 0.0993 \, \text{А} \).

Анализ: Ток растёт быстро в начале, затем замедляется, приближаясь к максимуму. График \( I(t) \) будет экспонентой, стремящейся к \( I_{\text{макс}} \).

Для цепи переменного тока

Здесь изменяется синусоидально и отстаёт от напряжения:

\( I(t) = I_{\text{макс}} \times \sin(\omega t — \phi) \),

где \( \omega = 2 \pi f \), \( \phi \) — фазовый сдвиг (для чистой индуктивности \( \phi = \pi/2 \)).

Пример: Для катушки с \( L = 0.1 \, \text{Гн} \), \( f = 50 \, \text{Гц} \), \( U_{\text{макс}} = 220 \sqrt{2} \approx 311 \, \text{В} \):

\( X_L = 31.42 \, \text{Ом} \) (как рассчитано ранее),

\( I_{\text{макс}} = U_{\text{макс}} / X_L = 311 / 31.42 \approx 9.9 \, \text{А} \),

\( I(t) = 9.9 \times \sin(2 \pi \times 50 \times t — \pi/2) \).

График тока будет синусоидальным, отстающим от синусоиды напряжения на 90 градусов.

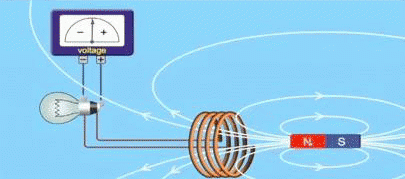

ЭДС и индуктивность

ЭДС самоиндукции возникает при изменении тока в катушке и определяется формулой:

ЭДС \( \varepsilon \) равна минус \( L \times (\text{изменение тока} \, I / \text{изменение времени} \, t) \).

Пример расчёта ЭДС

Рассчитаем ЭДС для катушки с \( L = 0.5 \, \text{Гн} \), если ток изменяется со скоростью изменения равной \( 10 \, \text{А/с} \):

\( \varepsilon = -L \times (\text{изменение тока} / \text{время}) \),

\( \varepsilon = -0.5 \times 10 = -5 \, \text{В} \).

Это означает, что при росте тока на 10 А в секунду в катушке возникает ЭДС в 5 В, направленная против роста тока.

Практические примеры и расчёты

А теперь рассмотрим, как рассчитать параметры в реальных сценариях, включая цепи AC и DC, а также изменения тока во времени.

Пример 1: Определение тока в катушке индуктивности в цепи постоянного тока

Допустим, у нас есть катушка \( L = 20 \, \text{мГн} = 20 \times 10^{-3} \, \text{Гн} \), резистор \( R = 50 \, \text{Ом} \), и источник напряжения \( U = 12 \, \text{В} \). Нужно определить ток через катушку через \( t = 0.5 \, \text{мс} \) после включения.

Сначала рассчитаем постоянную времени \( \tau \):

\( \tau = L / R \),

\( \tau = (20 \times 10^{-3}) / 50 = 0.0004 \, \text{с} = 0.4 \, \text{мс} \).

Установившийся ток:

\( I_{\text{макс}} = U / R \),

\( I_{\text{макс}} = 12 / 50 = 0.24 \, \text{А} \).

Формула для тока во времени:

Ток \( I(t) \) равен \( (U / R) \times (1 — e^{-t / \tau}) \),

где \( t = 0.5 \, \text{мс} = 0.0005 \, \text{с} \).

\( t / \tau = 0.0005 / 0.0004 = 1.25 \),

\( e^{-1.25} \approx 0.2865 \),

\( 1 — e^{-1.25} \approx 1 — 0.2865 = 0.7135 \),

\( I(0.0005) = 0.24 \times 0.7135 \approx 0.1712 \, \text{А} \).

Итог: Через 0.5 мс после включения ток через катушку составляет около 0.171 А. Это демонстрирует, что он растёт экспоненциально и ещё не достиг своего максимального значения.

Пример 2: Максимальный ток в катушке индуктивности в цепи переменного тока

Рассмотрим катушку с \( L = 0.05 \, \text{Гн} \), подключённую к источнику переменного напряжения с частотой \( f = 60 \, \text{Гц} \) и эффективным напряжением \( U_{\text{эфф}} = 110 \, \text{В} \). Активное сопротивление катушки предположим \( R = 5 \, \text{Ом} \). Найдём максимальный ток.

Сначала определим индуктивное сопротивление:

\( X_L = 2 \pi \times f \times L \),

\( 2 \pi \times f = 2 \times 3.1416 \times 60 \approx 376.99 \),

\( X_L = 376.99 \times 0.05 \approx 18.85 \, \text{Ом} \).

Полное сопротивление цепи:

\( Z = \sqrt{R^2 + X_L^2} \),

\( Z = \sqrt{5^2 + 18.85^2} = \sqrt{25 + 355.32} \approx \sqrt{380.32} \approx 19.5 \, \text{Ом} \).

Эффективный ток:

\( I_{\text{эфф}} = U_{\text{эфф}} / Z \),

\( I_{\text{эфф}} = 110 / 19.5 \approx 5.64 \, \text{А} \).

Максимальный:

\( I_{\text{макс}} = I_{\text{эфф}} \times \sqrt{2} \),

\( I_{\text{макс}} \approx 5.64 \times 1.414 \approx 7.98 \, \text{А} \).

Итог: Максимальный ток в катушке составляет около 7.98 А. Это значение важно для определения толщины провода катушки, чтобы избежать перегрева.

Пример 3: Индуктивность катушки через силу тока и энергию

Его можно интерпретировать как определение \( L \), если известны энергия магнитного поля и сила тока. Формула энергии:

Энергия \( W \) равна \( (1/2) \times L \times I^2 \).

Рассчитаем \( L \), если \( W = 0.1 \, \text{Дж} \), \( I = 2 \, \text{А} \):

\( W = (1/2) \times L \times I^2 \),

\( 0.1 = (1/2) \times L \times 2^2 \),

\( 0.1 = (1/2) \times L \times 4 \),

\( 0.1 = 2 \times L \),

\( L = 0.1 / 2 = 0.05 \, \text{Гн} = 50 \, \text{мГн} \).

Итог: Индуктивность катушки составляет 50 мГн. Этот метод полезен, если можно измерить энергию и ток экспериментально.

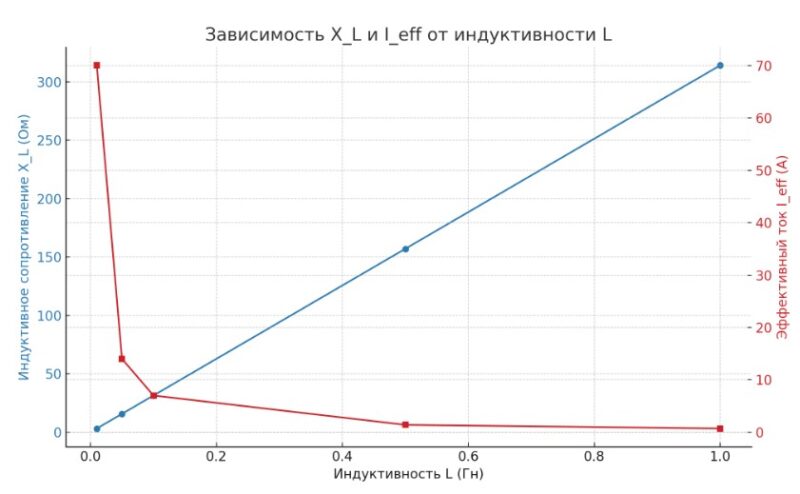

Пример 4: Зависимость тока от индуктивности в цепи переменного тока

Возьмём источник переменного напряжения с \( U_{\text{эфф}} = 220 \, \text{В} \), \( f = 50 \, \text{Гц} \), и катушки с разной индуктивностью. Рассчитаем ток для разных \( L \):

\( X_L = 2 \pi \times f \times L \),

\( 2 \pi \times f = 6.2832 \times 50 \approx 314.16 \),

Для \( L = 0.01 \, \text{Гн} \):

\( X_L = 314.16 \times 0.01 = 3.14 \, \text{Ом} \),

\( I_{\text{эфф}} = 220 / 3.14 \approx 70.06 \, \text{А} \).

Аналогично для остальных значений \( L \).

Анализ: Ток обратно пропорционален индуктивности (\( I \propto 1/L \)), так как \( X_L \propto L \). График зависимости \( I \) от \( L \) будет гиперболическим: с ростом \( L \) ток уменьшается, что подтверждает запросы о зависимости тока от индуктивности.

Пример 5: Изменение тока во времени при отключении катушки

Если катушка с \( L = 0.5 \, \text{Гн} \), \( R = 10 \, \text{Ом} \), была подключена к источнику, и ток достиг \( I_0 = 2 \, \text{А} \), то при отключении источника он будет спадать по экспоненциальному закону:

Ток \( I(t) \) равен \( I_0 \times e^{-t \times R / L} \),

где \( \tau = L / R = 0.5 / 10 = 0.05 \, \text{с} \).

Рассчитаем ток через \( t = 0.05 \, \text{с} \):

\( t / \tau = 0.05 / 0.05 = 1 \),

\( e^{-1} \approx 0.3679 \),

\( I(0.05) = 2 \times 0.3679 \approx 0.736 \, \text{А} \).

Через \( t = 0.1 \, \text{с} \):

\( t / \tau = 0.1 / 0.05 = 2 \),

\( e^{-2} \approx 0.1353 \),

\( I(0.1) = 2 \times 0.1353 \approx 0.271 \, \text{А} \).

Итог: Ток экспоненциально уменьшается, что важно учитывать при проектировании цепей во избежание высоких бросков напряжения при отключении.

Пример 6: фильтр низких частот

Катушка с \( L = 0.1 \, \text{Гн} \) подключена последовательно с резистором \( R = 100 \, \text{Ом} \). Источник переменного напряжения \( U_{\text{эфф}} = 10 \, \text{В} \), частота меняется от 10 Гц до 1 кГц.

На низкой частоте (\( f = 10 \, \text{Гц} \)):

\( X_L = 2 \pi \times 10 \times 0.1 \approx 6.28 \, \text{Ом} \),

\( Z = \sqrt{100^2 + 6.28^2} \approx \sqrt{10039.4} \approx 100.2 \, \text{Ом} \),

\( I_{\text{эфф}} = 10 / 100.2 \approx 0.1 \, \text{А} \).

На высокой частоте (\( f = 1 \, \text{кГц} \)):

\( X_L = 2 \pi \times 1000 \times 0.1 \approx 628.32 \, \text{Ом} \),

\( Z = \sqrt{100^2 + 628.32^2} \approx \sqrt{404686} \approx 636.15 \, \text{Ом} \),

\( I_{\text{эфф}} = 10 / 636.15 \approx 0.016 \, \text{А} \).

Итог: На низких частотах катушка пропускает ток почти без сопротивления, а на высоких частотах резко ограничивает его, что делает её эффективным фильтром низких частот.

Пример 7: Максимальный ток и насыщение сердечника

Катушка с ферритовым сердечником (\( \mu_r = 2000 \)) имеет индуктивность \( L = 0.1 \, \text{Гн} \), но при токе выше 5 А сердечник насыщается, и \( \mu_r \) падает до 500. Источник напряжения \( U_{\text{эфф}} = 220 \, \text{В} \), частота \( f = 50 \, \text{Гц} \), активное сопротивление \( R = 20 \, \text{Ом} \). Найдём ток.

Без насыщения (\( L = 0.1 \, \text{Гн} \)):

\( X_L = 2 \pi \times 50 \times 0.1 \approx 31.42 \, \text{Ом} \),

\( Z = \sqrt{20^2 + 31.42^2} \approx \sqrt{400 + 987.2} \approx 37.24 \, \text{Ом} \),

\( I_{\text{эфф}} = 220 / 37.24 \approx 5.91 \, \text{А} \).

Так как ток 5.91 А превышает 5 А, сердечник насыщается, и \( \mu_r \) уменьшается до 500. Индуктивность уменьшится пропорционально:

\( L_{\text{новая}} = L \times (\mu_{r,\text{новая}} / \mu_{r,\text{старая}}) \),

\( L_{\text{новая}} = 0.1 \times (500 / 2000) = 0.025 \, \text{Гн} \).

Теперь пересчитаем \( X_L \):

\( X_L = 2 \pi \times 50 \times 0.025 \approx 7.855 \, \text{Ом} \),

\( Z = \sqrt{20^2 + 7.855^2} \approx \sqrt{400 + 61.7} \approx 21.48 \, \text{Ом} \),

\( I_{\text{эфф}} = 220 / 21.48 \approx 10.24 \, \text{А} \).

Итог: После насыщения ток возрастает до 10.24 А, что может привести к перегреву катушки, если провод не рассчитан на такой ток.

Пример 8: Индуктивность в цепи переменного тока с конденсатором

Рассмотрим параллельный LC-контур с \( L = 0.1 \, \text{мГн} \), \( C = 100 \, \text{пФ} \), подключённый к источнику с \( U_{\text{эфф}} = 5 \, \text{В} \), \( f = 1.591 \, \text{МГц} \) (резонансная частота, рассчитанная ранее). В параллельной цепи на резонансе сопротивление становится максимальным, а ток от источника минимален.

Резонансная частота (подтверждение):

\( f = 1 / (2 \pi \sqrt{L \times C}) \),

\( L \times C = (0.1 \times 10^{-3}) \times (100 \times 10^{-12}) = 1 \times 10^{-14} \),

\( \sqrt{L \times C} = 10^{-7} \),

\( 2 \pi \times \sqrt{L \times C} = 6.2832 \times 10^{-7} \),

\( f = 1 / (6.2832 \times 10^{-7}) \approx 1.591 \times 10^6 \, \text{Гц} = 1.591 \, \text{МГц} \).

На резонансной частоте в параллельной цепи ток через ветвь \( L \) и \( C \) может быть большим (внутренний резонансный ток), но ток от источника зависит от активного сопротивления. Предположим \( R_L = 0.5 \, \text{Ом} \), \( R_C \approx 0 \):

\( X_L = 2 \pi \times 1.591 \times 10^6 \times 0.1 \times 10^{-3} \approx 999.5 \, \text{Ом} \),

\( X_C = 1 / (2 \pi \times 1.591 \times 10^6 \times 100 \times 10^{-12}) \approx 999.5 \, \text{Ом} \),

На резонансе \( X_L = X_C \), и ток в контуре:

\( I_{\text{рез}} \approx U_{\text{эфф}} / R_L \approx 5 / 0.5 = 10 \, \text{А} \),

Но ток от источника минимален, так как ветви компенсируют друг друга. Реальный же зависит от паразитных сопротивлений и потерь.

Итог: В параллельном LC-контуре на резонансе ток в ветвях может быть большим, но от источника минимален, что используется в радиоприёмниках для настройки на частоту.

Графики зависимостей

 График зависимости тока от времени в цепи постоянного тока

Для катушки с \( L = 1 \, \text{Гн} \), \( R = 100 \, \text{Ом} \), \( U = 10 \, \text{В} \):

\( \tau = L / R = 1 / 100 = 0.01 \, \text{с} \),

\( I_{\text{макс}} = U / R = 10 / 100 = 0.1 \, \text{А} \).

Рассчитаем значения тока в разные моменты времени:

— \( t = 0 \, \text{с} \): \( I = 0 \, \text{А} \),
— \( t = 0.01 \, \text{с} \): \( I = 0.1 \times (1 — e^{-1}) \approx 0.0632 \, \text{А} \),
— \( t = 0.02 \, \text{с} \): \( I = 0.1 \times (1 — e^{-2}) \approx 0.0865 \, \text{А} \),
— \( t = 0.05 \, \text{с} \): \( I = 0.1 \times (1 — e^{-5}) \approx 0.0993 \, \text{А} \).

График будет экспоненциальной кривой, стремящейся к \( I_{\text{макс}} = 0.1 \, \text{А} \), с быстрым ростом в начале и замедлением ближе к максимуму.

График зависимости силы тока от индуктивности

Для цепи AC (\( U_{\text{эфф}} = 220 \, \text{В} \), \( f = 50 \, \text{Гц} \)) мы уже рассчитали ток для разных \( L \) (см. пример 4). График \( I \) от \( L \) гиперболический: при малых \( L \) ток велик, с ростом \( L \) ток падает обратно пропорционально.

🔵 Синяя кривая показывает рост XL​ с увеличением L.
🔴 Красная кривая иллюстрирует снижение Iэфф при увеличении индуктивности.

Видео работы

Выводы по материалу

Мы подробно разобрали, как ток взаимодействует с индуктивностью в различных условиях — от постоянного, где он нарастает экспоненциально, до переменного, где он зависит от частоты и индуктивного сопротивления. Рассмотрели энергию магнитного поля, резонансные системы с конденсаторами, ЭДС самоиндукции и графики зависимостей. Понимание этих процессов критически важно как для инженеров, так и радиолюбителей. Оно позволяет проектировать фильтры, стабилизаторы, резонансные контуры и другие устройства, эффективно управляя энергией. В современных технологиях, таких как беспроводная зарядка или электромобили, катушки индуктивности играют ключевую роль, и глубокое понимание их работы открывает новые возможности для изобретений.

Литература

• Теория и расчёты катушек — онлайн книга PDF
