Генератор звуковых частот с ГКЧ

У каждого радиолюбителя, в его домашней лаборатории имеется нормальный функциональный генератор. Вот только не всегда приходится работать дома — часто под рукой нет нужной техники, зато всегда есть мобильный телефон, что может взять на себя многие (хоть и в упрощенном виде) функции. Данный генератор предназначен для создания звукового сигнала с различными типами формы волн, включая синусоидальную, треугольную, пилу и квадратную с регулируемой скважностью. Для упрощения работы на экран не выводится осциллограмма сигнала, — как показала практика, она только отвлекает.

Также реализован режим ГКЧ (генератор качающейся частоты) для создания частотных спектров с плавным переходом частоты. Работает он прямо в браузере, в режиме онлайн, поэтому нет необходимости устанавливать на него лишний софт. Также можете сохранить в закладках этот крупнейший в Мире сборник радиотехнических калькуляторов, разработанный редакцией сайта Радиосхемы — они вам точно пригодятся.

Основные возможности генератора

• Выбор типа формы волны: синус, треугольник, пила и квадратная с регулируемой скважностью.
• Настройка скважности прямоугольной волны (от 0% до 100%).
• Режим одиночного тона (фиксированная частота) и режим ГКЧ (частотный скачок с заданной амплитудой и скоростью).
• Регулировка амплитуды сигнала (громкости).
• Плавное изменение параметров сигнала без остановки генератора.

Использование генератора

1. Выберите режим работы: Одиночный тон или ГКЧ (Sweep).
2. Выберите форму волны. Если выбран квадрат, появится ползунок для установки скважности.
3. В режиме одиночного тона установите частоту (в герцах) и амплитуду (в процентах).
4. В режиме ГКЧ задайте нижнюю и верхнюю границы частоты, скорость изменения частоты (Гц), а также амплитуду сигнала.
5. Нажмите кнопку Включить/Отключить для запуска или остановки звука.

Формирование квадратной волны с регулируемой скважностью

Для создания квадратной волны с произвольной скважностью \(D\) используется набор гармоник с коэффициентами, вычисляемыми по формуле:

$$
b_n = \frac{2}{n \pi} \sin(n \pi D), \quad n = 1, 2, 3, \dots
$$

где \(D\) — скважность, выраженная в долях от 0 до 1 (например, 0.5 соответствует классической симметричной квадратной волне).

На практике используется до 255 гармоник для формирования наиболее точной формы.

Режим генератора качающейся частоты

Частота основного генератора изменяется синусоидально под действием второго, с низкой частотой:

$$
f(t) = f_c + A \sin(2 \pi f_m t)
$$
где:

• \(f_c = \frac{f_{high} + f_{low}}{2}\) — центральная частота;
• \(A = \frac{f_{high} — f_{low}}{2}\) — амплитуда качания частоты;
• \(f_m\) — частота модуляции (скорость изменения частоты).

Это позволяет создавать плавные звуковые переходы, полезные для аудиотестов, сигналов тревоги и различных звуковых эффектов.

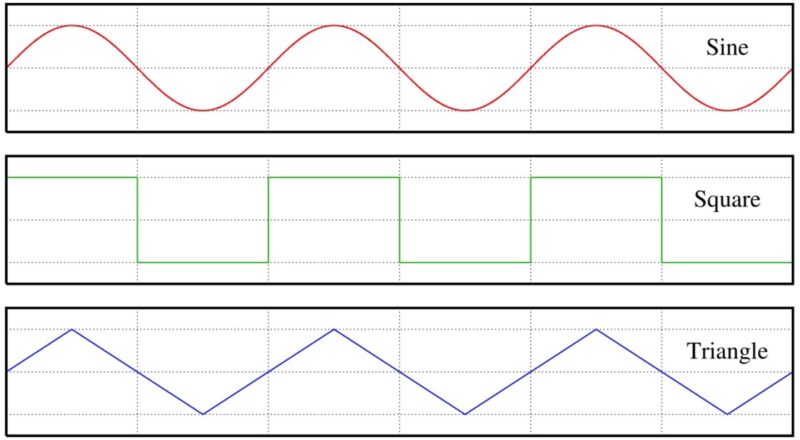

Сравнение форм волн

Примечание: Квадратные и пилообразные волны содержат множество гармоник, что делает их звучание более «жёстким» и насыщенным, тогда как синусоида — это базовый, чистый тон без гармоник.

Технические детали и советы

• Частоты задаются в герцах (Hz), амплитуда в процентах (0–100%).
• Скважность квадратной волны регулируется в процентах от 0% (узкий импульс) до 100% (почти постоянный сигнал).
• При использовании ГКЧ следите, чтобы \(f_{high} > f_{low}\), иначе генерация не будет корректной.
• Используется Web Audio API, что обеспечивает низкую задержку и высокое качество звука.
• Все параметры можно менять «на лету» без перезапуска генератора, что минимизирует щелчки и искажения.
• При смене режима параметры автоматически обновляются и слышно плавный переход.
• Рекомендуется использовать наушники или качественные колонки для проверки качества звука.

Интерфейс и элементы управления

Зачем использовать этот генератор

• Тестирование аудиотехники.
• Создание звуковых эффектов и сигналов для экспериментов.
• Обучающие цели для сигналов и форм волн.

Вот ещё одна справочная таблица, тонов в октавах с указанием частот (в герцах, Гц) для 12-тоновой равномерно темперированной системы, начиная с ноты C0 (до малой октавы):

Более подробно о различных формах сигналов и их правильном измерении читайте в этой статье.
