Попросила жена сделать акустическое реле, что-бы включать и выключать свет в помещении хлопком. Посмотрел несколько схем, собрал различные варианты на макетной плате и в итоге остановился на этой схеме, показавшей наиболее хорошее качество и надёжность работы.

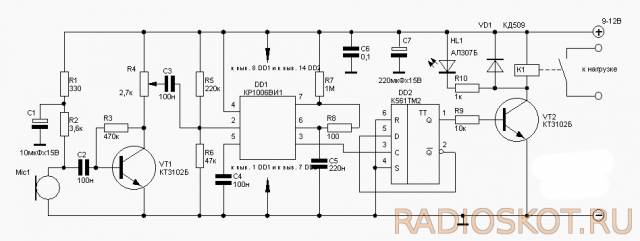

Схема управления светом по хлопку

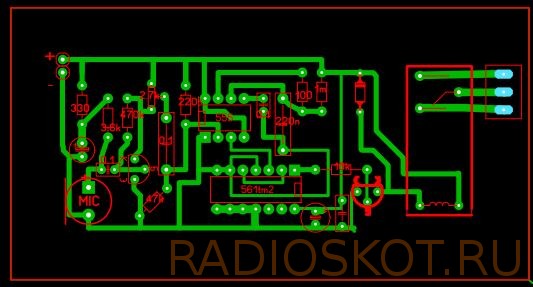

В схеме используется электретный микрофон, а не пьезоизлучатель, как это часто бывает, что для меня удобнее. Для начала нарисовал печатную плату. Её файл вы можете скачать тут.

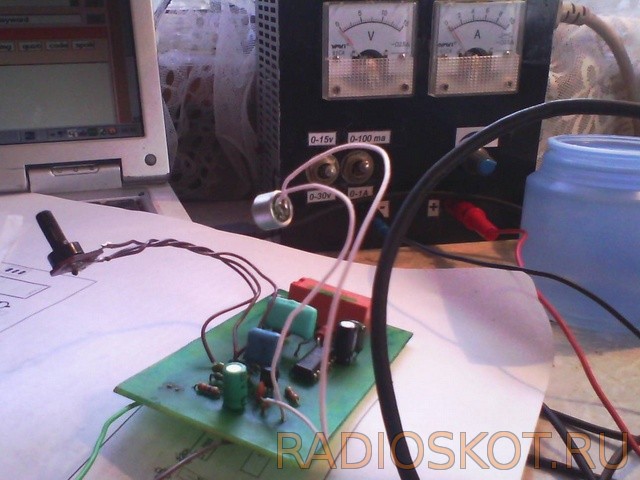

Исходя из тех радиодеталей, что были в наличии, протравил и спаял, получилось вот как-то так:

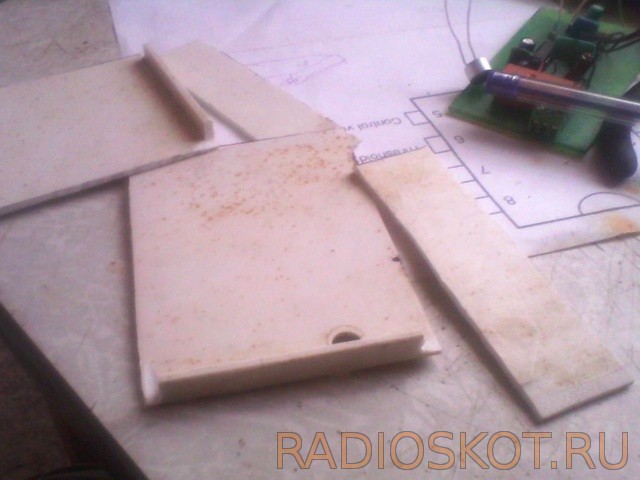

Далее самое трудное — корпус. Недавно старый холодильник выкинул, а пластиковые полки оставил, вот они и пригодились. Нарезал заготовки для будущей коробочки. Размеры 90-65-30 мм. Конечно если поставить планарные детали и импульсный блок питания, устройство получится меньше раза в три.
Используя дихлорэтан склеил коробку.
Для питания звукового выключателя использовал БП-адаптер от активной антенны 12 В 0,1 А. Вы можете взять любой другой, с примерно такими же параметрами.

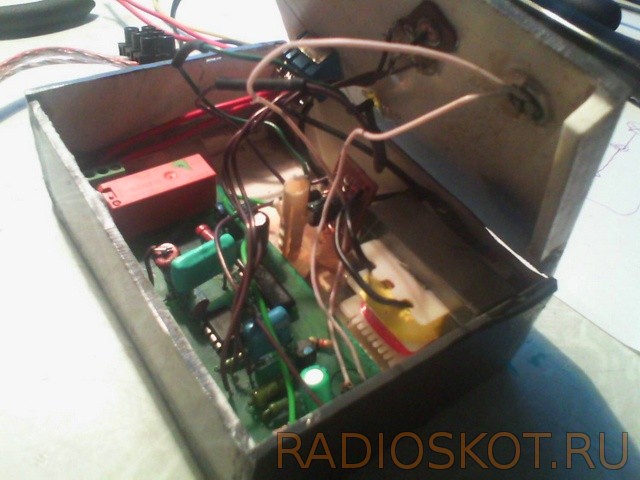

Далее упаковываем в коробку собранную плату вместе с блоком питания.
Видео — акустическое реле

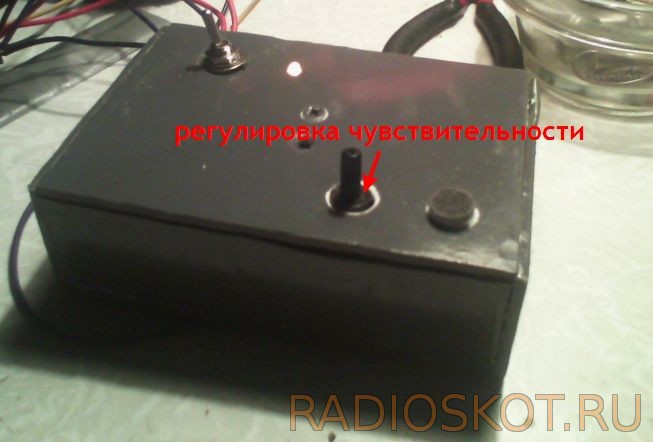

Испытания показали, что ложные срабатывания иногда всё-таки есть, но только от резких коротких звуков. Неподалёку телевизор работает достаточно громко, но именно от него срабатываний не заметил. Конструкцию с радиокота собрал и повторил iveko.
