Греющий кабель – это современное и эффективное решение для защиты водопроводных труб, кровли, водостоков и даже полов от замерзания и промерзания. Он представляет собой электрокабель, который при подключении к сети нагревается и передает тепло окружающим материалам.
Применение его особенно актуально в регионах с холодными зимами, где промерзание трубопровода может привести к его разрушению, авариям и значительным затратам на ремонт.
Что такое греющий кабель
Это особый вид электронагревательного элемента, который используют для подогрева различных поверхностей и объектов. Основной принцип его работы заключается в преобразовании электрической энергии в тепловую.
Устройство подключается к электросети, нагревается и передает тепло объекту, на который он установлен. В зависимости от конструкции и технологии нагрева, они могут работать по разным принципам.
✅ Основные сферы применения такого кабеля:
📌 Обогрев водопровода для предотвращения замерзания воды
📌 Подогрев водостоков и крыш для предотвращения наледи и сосулек
📌 Использование в системах «теплый пол» для комфорта в помещениях
📌 Прогрев бетона при строительстве в холодное время года
📌 Использование в резервуарах, емкостях, промышленном оборудовании
Почему важно использовать такой метод
Использование подобного провода позволяет предотвратить множество проблем, связанных с воздействием низких температур:
✅ Предотвращение замерзания труб – поддерживает температуру воды выше точки замерзания, даже при сильных морозах.
✅ Снижение затрат на их ремонт и замену– предотвращает разрывы трубопровода и протечки.
✅ Безопасность – имеет защиту от перегрева и короткого замыкания.
✅ Экономия электроэнергии – современные саморегулирующиеся кабели потребляют ровно столько энергии, сколько необходимо для поддержания нужной температуры.
Это действительно надежный способ защитить ваш водопровод, кровлю и другие важные объекты от повреждений, вызванных низкими температурами.
Виды греющего кабеля
Существует несколько типов, отличающихся по принципу работы, конструкции и сфере применения. Правильный выбор зависит от условий эксплуатации, требуемой мощности и экономичности использования.
Резистивный кабель
Это наиболее простой и распространенный тип. В его конструкции используется проводник с высоким электрическим сопротивлением, который нагревается при прохождении тока.
✅ Преимущества:
📌 Низкая стоимость по сравнению с саморегулирующимися
📌 Постоянная температура нагрева по всей длине
📌 Высокая надежность при правильном монтаже
❌ Недостатки:
📌 Не адаптируется к изменениям температуры окружающей среды
📌 Может перегреваться при неправильной установке
📌 Требует точного расчета длины, так как обрезать нельзя
Саморегулирующийся кабель
Более современное решение, которое автоматически регулирует мощность нагрева в зависимости от температуры окружающей среды. В принципе все современные подогреватели как раз такого типа, но всё-же при покупке стоит уточнить этот момент.
✅ Преимущества:
📌 Автоматическое изменение мощности – не перегревается и экономит электроэнергию
📌 Можно разрезать на любые участки, подходящие по длине
📌 Долговечность и безопасность
❌ Недостатки:
📌 Стоимость выше, чем у резистивных
📌 Требует более сложного монтажа и подключения
Зональный (секционный) кабель
Имеет нагревательные элементы, размещенные в определенных зонах вдоль всей длины. Это позволяет создавать участки с разной интенсивностью нагрева.
✅ Преимущества:
📌 Возможность обогрева отдельных зон
📌 Высокая эффективность при использовании на длинных трубопроводах
❌ Недостатки:
📌 Ограниченная гибкость при монтаже
📌 Более сложный расчет необходимой длины
Какой кабель выбирать
Выбор зависит от условий эксплуатации:
📌 Для водопровода внутри трубы – лучше использовать саморегулирующийся с пищевой изоляцией.
📌 Для наружного обогрева – подойдет резистивный или саморегулирующийся с защитной оболочкой.
📌 Для водостоков и кровли – рекомендуется саморегулирующийся, так как он не перегревается.
📌 Для теплых полов – чаще используется резистивный секционный с равномерным нагревом.
Устройство греющего кабеля
Он имеет многослойную конструкцию, обеспечивающую надежную работу и защиту от внешних воздействий. В зависимости от типа кабеля его структура может немного отличаться.
Основные его элементы
🔹 Токопроводящие жилы – проводники, по которым проходит электрический ток, вызывая нагрев. В резистивных кабелях это одна или две жилы с высоким сопротивлением, а в саморегулирующихся – пара медных проводников.
🔹 Нагревательная матрица – особый полупроводниковый слой в саморегулирующихся проводах, который изменяет свою проводимость в зависимости от температуры окружающей среды.
🔹 Изоляция – первый защитный слой, предотвращающий короткое замыкание и защищающий жилы от механических повреждений.
🔹 Экранирующая оплетка – защитный слой из металлической сетки или фольги, который снижает электромагнитные помехи и повышает механическую прочность.
🔹 Внешняя оболочка – последний слой защиты, выполненный из термостойкого материала, устойчивого к влаге, химическим веществам и ультрафиолету.
Различия саморегулирующегося и резистивного
📌 Резистивный – имеет фиксированное сопротивление, нагревается равномерно по всей длине. Устройство включает токопроводящую жилу, термостойкую изоляцию, экранирующую оплетку и внешнюю оболочку.
📌 Саморегулирующийся – содержит полупроводниковую матрицу, которая изменяет сопротивление в зависимости от температуры окружающей среды. При холоде сопротивление снижается, и нагрев увеличивается, а при потеплении – сопротивление возрастает, снижая мощность.
Греющий кабель внутри трубы
Одно из наиболее эффективных решений для предотвращения замерзания воды в зимний период. Такой способ монтажа особенно актуален для регионов с суровыми зимами, а также в случаях, когда наружный обогрев невозможен из-за ограниченного доступа или недостаточной теплоизоляции трубопровода.
Когда использовать такой метод
✅ При недостаточной теплоизоляции труб – если она проходит по улице, в неотапливаемом помещении или под землёй на небольшой глубине
✅ Когда невозможно уложить кабель снаружи – например, если труба уже проложена и доступ к ней ограничен
✅ Для пластиковых труб – такой способ монтажа предотвращает перегрев и плавление пластика
✅ В питьевых водопроводах – используются сертифицированные пищевые кабели, которые безопасны для воды
Устройство подогревателя для внутреннего монтажа
Он отличается от стандартных моделей тем, что:
🔹 Имеет гладкую гидроизоляционную оболочку – защищает проводник от контакта с водой
🔹 Изготавливается из пищевых материалов (если используется для питьевой воды)
🔹 Оснащается концевой заглушкой – предотвращает попадание влаги внутрь провода
🔹 Часто продаётся в комплекте с герметичной вводной муфтой – для ввода кабеля внутрь трубы без протечек
Виды кабелей, которые можно устанавливать внутрь трубы:
✔ Саморегулирующийся греющий – автоматически регулирует температуру, снижая нагрев при повышении окружающей температуры
✔ Резистивный греющий – поддерживает постоянную температуру, требует терморегулятора для предотвращения перегрева
Монтаж провода внутри трубы
📌 Что понадобится для установки?
✅ Греющий кабель – подходящей длины и мощности
✅ Герметичный вводной узел – для безопасного ввода проводов внутрь
✅ Терморегулятор (при необходимости) – для управления нагревом
✅ Фильтр (для питьевой воды) – предотвращает попадание частиц изоляции в воду
🏗 Пошаговая инструкция по монтажу
1. Подготовка трубы
🔹 Перекрываем подачу воды и сливаем жидкость из трубопровода
🔹 Очищаем внутреннюю поверхность трубы от загрязнений
2. Установка вводного узла
🔹 В месте ввода сверлим отверстие нужного диаметра
🔹 Вставляем герметичный сальник или специальный вводной комплект
3. Прокладка кабеля внутри трубы
🔹 Вставляем его внутрь на всю необходимую длину
🔹 Следим, чтобы не перегибался и не касался резьбовых соединений
4. Подключение к сети
🔹 Подключаем сборку к электросети (обычно 220 В)
🔹 Если используется терморегулятор – настраиваем температуру включения и отключения
5. Проверка системы
🔹 Включаем и контролируем нагрев
🔹 Убеждаемся, что система не перегревает воду
Ошибки при установке кабеля внутри трубы
❌ Использование неподходящего кабеля – обычные резистивные не предназначены для работы в воде
❌ Перегиб кабеля – может привести к повреждению проводников и выходу из строя
❌ Отсутствие герметичного ввода – возможны протечки и короткие замыкания
❌ Чрезмерная мощность – для пластиковых труб опасен перегрев, который приводит к их разрушению
Выводы и рекомендации по внутренним проводам
🔹 Это идеальное решение для предотвращения замерзания воды в холодное время года
🔹 Лучший вариант – саморегулирующийся, так как он автоматически регулирует температуру
🔹 Необходим качественный герметичный ввод, чтобы избежать утечек воды
🔹 Мощность подбирается в зависимости от диаметра трубопровода и температуры окружающей среды
🔹 Дополнительная теплоизоляция снижает энергопотребление и продлевает срок службы системы
Где используется это устройство
Он применяется в различных сферах, обеспечивая защиту от замерзания и поддержание необходимой температуры.
✅ Обогрев водопровода – предотвращает промерзание воды в холодное время года.
✅ Обогрев канализации – предотвращает образование ледяных пробок в трубах.
✅ Обогрев кровли и водостоков – исключает образование наледи и сосулек.
✅ Обогрев теплых полов – равномерный прогрев помещений для комфортной температуры.
✅ Обогрев резервуаров и емкостей – поддержание температуры жидкости в промышленных условиях.
✅ Обогрев бетона – используется при заливке бетона в холодное время года.
Как рассчитать мощность
Правильный расчет мощности необходим для эффективной работы устройства без перегрева и перерасхода электроэнергии.
📌 Для водопроводных труб:
🔹 10-15 Ватт/м – для защиты трубопровода внутри помещений
🔹 17-25 Ватт/м – для наружного монтажа на трубах с утеплением
🔹 30-40 Ватт/м – для наружных труб без утепления в холодных регионах
📌 Для кровли и водостоков:
🔹 20-30 Ватт/м – для желобов и труб диаметром до 100 мм
🔹 30-50 Ватт/м – для обогрева крыш с крутым уклоном и сильным обледенением
📌 Для теплого пола:
🔹 100-150 Ватт/м² – для дополнительного комфорта в жилых помещениях
🔹 150-200 Ватт/м² – для полного отопления помещений
📌 Для бетона:
🔹 20-30 Ватт/м – для поддержания температуры заливки
🔹 30-50 Ватт/м – для предотвращения промерзания при отрицательных температурах
Таблица мощности в зависимости от применения
| Область применения | Рек. мощн. (Вт/м) | Тип монтажа | Дополнительные условия |
|---|---|---|---|
| Водопровод (внутренний монтаж) | 10-15 Вт/м | Внутри трубы | Для труб ⌀ до 25 мм, с питьевой водой |
| Водопровод (наружный монтаж) | 15-30 Вт/м | Снаружи | При обязательном утеплении |
| Водопровод (суровый климат) | 30-50 Вт/м | Снаружи | При отсутствии утепления, для регионов с сильными морозами |
| Водостоки и кровля | 20-40 Вт/м | На крыше, в желобах | Предотвращение наледи и сосулек |
| Теплый пол (дополнительный обогрев) | 100-150 Вт/м² | В стяжке, под плиткой | В жилых помещениях |
| Теплый пол (основное отопление) | 150-200 Вт/м² | В стяжке, под плиткой | В многоквартирных домах |
| Теплый пол (для частных домов) | 200-250 Вт/м² | В стяжке, под плиткой | Для помещений с высокой теплопотерей |
| Бетонный обогрев (заливка зимой) | 50-100 Вт/м | Внутри бетонной смеси | Для равномерного затвердевания при низких температурах |
| Обогрев грунта (теплицы, дороги) | 100-200 Вт/м | В земле, под слоем песка | Для предотвращения промерзания грунта |

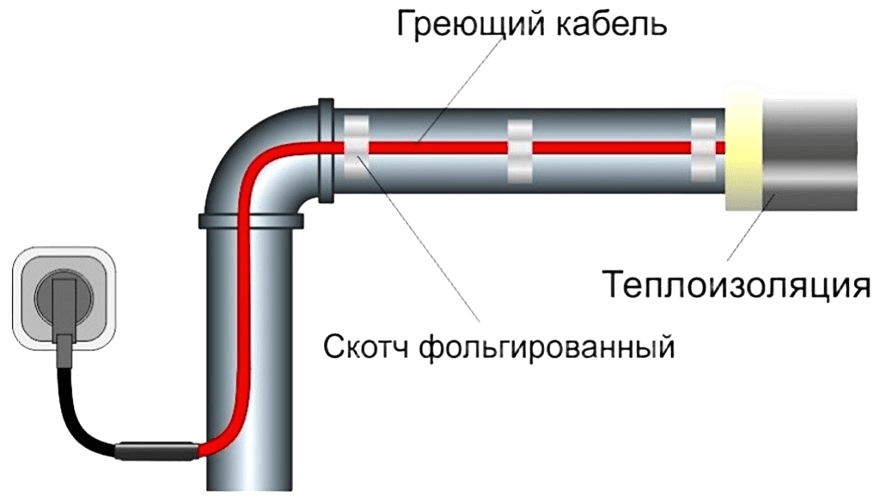

Схема подключения греющего кабеля
Применение данных кабелей
Кабель для водопровода защищает систему от замерзания в холодное время года. Используется для внутреннего или наружного монтажа, в зависимости от типа трубы и условий эксплуатации.
Внутренний и наружный монтаж
✅ Внутренний монтаж – протягивается внутри трубы с водой, используется при невозможности наружного обогрева. Важно, чтобы кабель имел гигиенический сертификат и был защищен от контакта с питьевой водой.
✅ Наружный монтаж – крепится снаружи трубы с помощью алюминиевого скотча, затем сверху накладывается утеплитель. Такой способ более универсален и подходит для любых трубопроводов.
Как выбрать мощность
📌 10-15 Ватт/м – для труб диаметром до 25 мм при утеплении
📌 15-30 Ватт/м – для диаметра 25-50 мм или без утепления
📌 30-50 Ватт/м – для наружного монтажа в суровых климатических условиях
Подогреватель для водостоков и кровли
В зимнее время снег и лед на крыше могут привести к образованию сосулек и засоров в водостоках, создавая угрозу для людей и зданий. Данный метод решает эту проблему, обеспечивая равномерное таяние снега и льда.
Предотвращение образования наледи
✅ Устанавливается вдоль краев кровли, в желобах и водосточных трубах
✅ Работает в автоматическом режиме при снижении температуры
✅ Позволяет избежать повреждений крыши и стен из-за замерзшей воды
Монтаж на крышах и в водостоках
📌 Там укладывается зигзагообразно вдоль кромки крыши для равномерного прогрева
📌 В желобах и трубах – линейно вдоль потока воды, чтобы растапливать наледь
📌 Требуется установка датчиков температуры и влажности для автоматического включения системы
Греющий кабель для теплого пола
Это также один из основных элементов системы теплого пола, обеспечивающий комфортное отопление помещений.
Разновидности и преимущества использования
✅ Резистивные – равномерный нагрев, низкая цена, но требуют термостата
✅ Саморегулирующиеся – адаптируются к температуре, но дороже в покупке
✅ Карбоновые греющие маты – тонкие, удобные для укладки под плитку
Как выбрать кабель для системы теплого пола?
📌 100-150 Ватт/м² – для дополнительного обогрева
📌 150-200 Ватт/м² – для основного отопления в многоквартирных домах
📌 200-250 Ватт/м² – для частных домов и помещений с высокой теплопотерей
Греющий кабель для бетона
В холодное время года бетонные работы становятся сложными, так как при низких температурах бетон застывает медленно, что снижает его прочность. Подогреватель используется для прогрева бетонных конструкций во время заливки.
Использование для прогрева при строительстве
✅ Укладывается внутрь бетонной смеси или на арматурную сетку
✅ Подключается к сети 220 В или 380 В
✅ Позволяет бетону застывать при температуре до -20°C
Преимущества в зимний период
📌 Ускоряет процесс затвердевания бетона
📌 Обеспечивает равномерный прогрев всей конструкции
📌 Исключает появление трещин и деформаций
Использование их в различных сферах помогает избежать аварийных ситуаций и значительно упрощает эксплуатацию инженерных систем в холодное время года.
Таблица температурных характеристик
| Тип | Температура окружающей среды | Рабочая темпер. нагрева | Макс. темпер. нагрева | Применение |
|---|---|---|---|---|
| Саморегулирующийся (10 Вт/м) | От -10°C до +40°C | +30…+50°C | +65°C | Водопровод, канализация, кровля |
| Саморегулирующийся (16-20 Вт/м) | От -20°C до +40°C | +40…+65°C | +85°C | Водопровод, промышленные трубы |
| Саморегулирующийся (30-40 Вт/м) | От -30°C до +50°C | +50…+75°C | +100°C | Уличные водопроводы, промышленные объекты |
| Резистивный одножильный | От -20°C до +50°C | Постоянная температура +60…+80°C | +100°C | Бетон, теплый пол, трубопроводы |
| Резистивный двухжильный | От -20°C до +50°C | Постоянная температура +70…+90°C | +120°C | Обогрев бетона, кровли, труб |
| Карбоновый греющий | От -30°C до +60°C | +40…+70°C | +90°C | Теплый пол, водостоки, промышленность |
Частые вопросы и ошибки при использовании
Можно ли сделать греющий кабель своими руками?
Это сложная и небезопасная задача. Для этого потребуются специальные нагревательные элементы, устойчивые к влаге и механическим повреждениям, а также качественная изоляция. Самодельные конструкции часто приводят к перегреву, замыканиям и выходу из строя системы обогрева. Поэтому лучше приобретать сертифицированные готовые от проверенных производителей.
Какой температуры достигает греющий кабель?
Температура нагрева зависит от типа кабеля:
✅ Саморегулирующиеся поддерживают температуру в диапазоне +5…+65°C, изменяя мощность в зависимости от внешних условий.
✅ Резистивные могут нагреваться до +70…+250°C, но требуют термостата для контроля температуры.
✅ Специализированные греющие кабели (например, для бетонного прогрева) могут достигать +300°C и выше.
При выборе важно учитывать материал трубопровода или поверхности, чтобы избежать перегрева и повреждения.
Что делать если кабель не греет?
Если он перестал работать, причины могут быть следующими:
❌ Отсутствие питания – проверьте, подключен ли нагреватель к сети 220В и исправна ли розетка.
❌ Перегорел кабель – возможен обрыв или повреждение нагревательного элемента. В этом случае он не подлежит ремонту и требует замены.
❌ Неисправен терморегулятор – проверьте настройки термостата, при необходимости замените его.
❌ Поврежденная изоляция – механические повреждения могут привести к короткому замыканию и выходу из строя.
❌ Неправильный монтаж – если провод перекручен или слишком плотно уложен, теплоотдача нарушается, что снижает эффективность нагрева.
Если система не работает сразу после установки, стоит проверить схему подключения и исправность всех компонентов.
Расходы на использования
Таблица расчёта расхода энергии и стоимости использования нагревателя:
| Мощн. | Длина | Суточное потребление | Месячное потребление | Стоимость в месяц (при тарифе 5 руб/кВт·ч) |
|---|---|---|---|---|
| 10 Ватт/м | 10 м | 2,4 кВт·ч | 72 кВт·ч | 360 руб. |
| 15 Ватт/м | 10 м | 3,6 кВт·ч | 108 кВт·ч | 540 руб. |
| 20 Ватт/м | 10 м | 4,8 кВт·ч | 144 кВт·ч | 720 руб. |
| 30 Ватт/м | 10 м | 7,2 кВт·ч | 216 кВт·ч | 1 080 руб. |
| 40 Ватт/м | 10 м | 9,6 кВт·ч | 288 кВт·ч | 1 440 руб. |
| 50 Ватт/м | 10 м | 12 кВт·ч | 360 кВт·ч | 1 800 руб. |
| 100 Ватт/м | 10 м | 24 кВт·ч | 720 кВт·ч | 3 600 руб. |
Как считать расход энергии?
📌 Формула:
Расход энергии (кВт·ч) = (Мощность кабеля (Вт/м) × Длина (м) × Время работы (ч)) / 1000
Как уменьшить затраты?
✅ Использовать саморегулирующиеся кабели – они снижают потребление при достижении нужной температуры
✅ Утеплять трубы, кровлю или полы теплоизоляцией – это сокращает работу нагревательных элементов
✅ Подключать терморегулятор – устройство отключает нагрев при достижении нужной температуры
Этот расчёт поможет понять, сколько будет стоить эксплуатация и как можно снизить расходы на электроэнергию.
Где купить греющий кабель
При покупке обращайте внимание на следующие параметры:
✅ Тип кабеля – саморегулирующийся или резистивный, в зависимости от условий эксплуатации.
✅ Мощность (Вт/м) – должна соответствовать требованиям обогреваемого объекта.
✅ Материал внешней оболочки – для наружного применения лучше выбирать с защитой от ультрафиолета и влаги.
✅ Производитель – надежные бренды (Raychem, Devi, Ensto) гарантируют долгий срок службы.
✅ Сертификаты качества – кабель должен соответствовать требованиям ГОСТ и международным стандартам.
Комплекты греющих кабелей
Для удобства многие производители предлагают готовые комплекты, включающие:
📌 Сам провод необходимой длины
📌 Термостат для регулировки температуры
📌 Соединительные элементы и герметики
📌 Инструкцию по установке
Готовые комплекты упрощают монтаж и минимизируют вероятность ошибок при подключении.
Средние цены на греющий кабель
Стоимость зависит от мощности, типа и длины кабеля:
📌 Саморегулирующийся – от 150 руб./м для бытовых моделей до 800 руб./м для промышленных решений.
📌 Резистивный – от 100 руб./м, но требует терморегулятора.
📌 Комплекты с термостатом – от 3000 руб. за стандартный комплект длиной 3-5 м.
Для водопровода рекомендуется использовать кабель с мощностью 10-20 Вт/м, для кровли и водостоков – 30-50 Вт/м.
Выводы по материалу
Итоговые рекомендации по выбору и установке
📌 Выбирайте кабель в зависимости от условий эксплуатации – наружный или внутренний монтаж.
📌 Для защиты водопровода от замерзания лучше использовать саморегулирующийся кабель.
📌 Всегда соблюдайте инструкции по монтажу – неправильная укладка снижает эффективность нагрева.
📌 Используйте терморегулятор для экономии электроэнергии и продления срока службы кабеля.
Как продлить срок службы
✅ Не допускайте механических повреждений при установке.
✅ Проверяйте целостность кабеля перед подключением.
✅ Используйте дополнительные термоизоляционные материалы.
✅ Очищайте кабель и трубопровод от загрязнений перед монтажом.
Правильный выбор и монтаж помогут надежно защитить водопровод, кровлю и другие конструкции от обледенения, продлив их срок службы.
